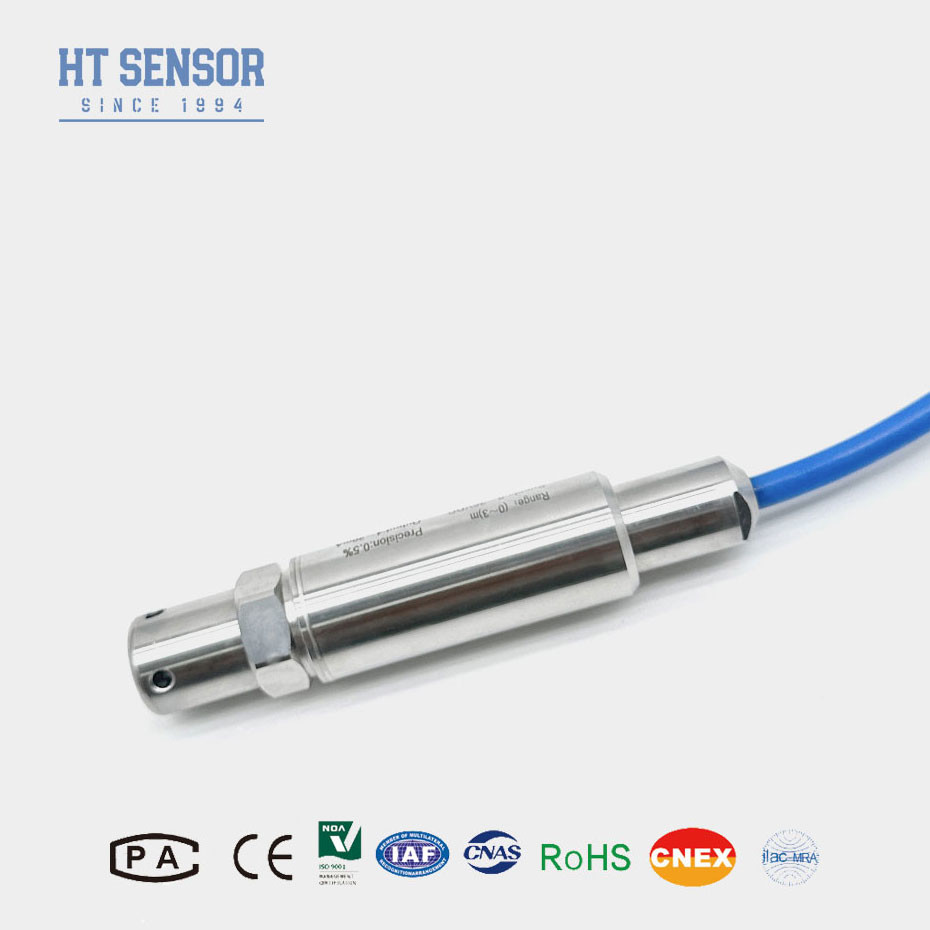

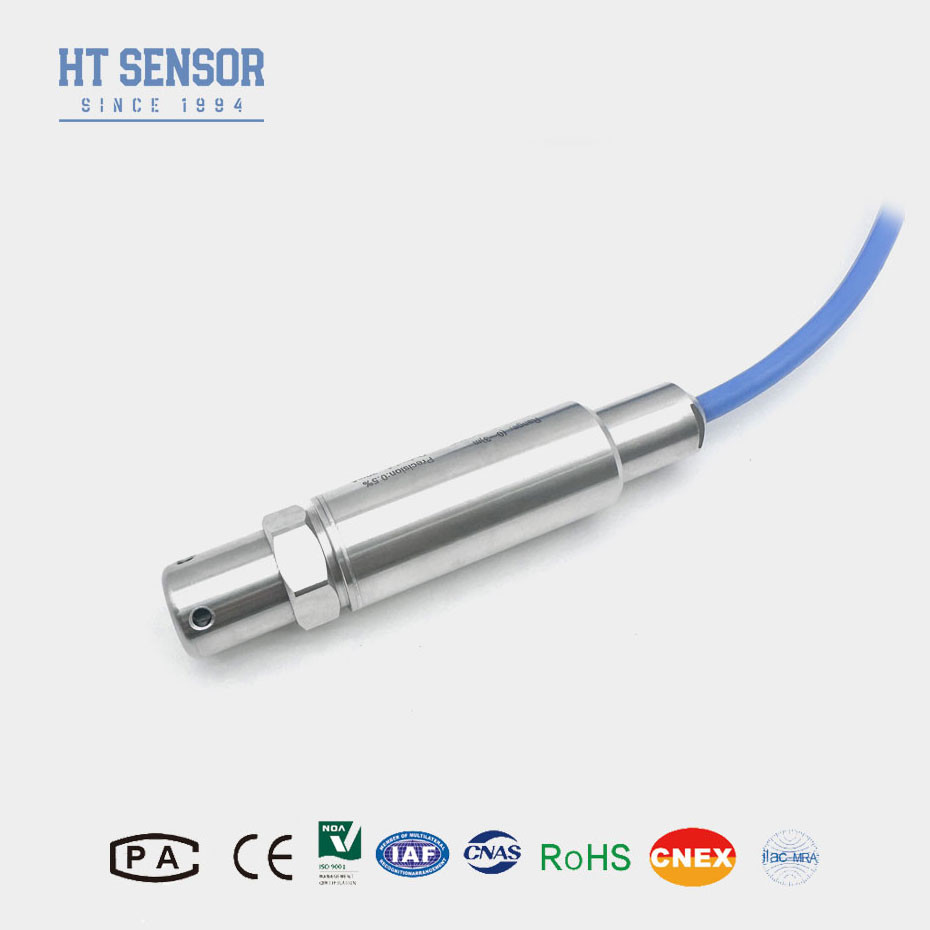

Einführung vonHydrostatischer Niveaussender:
BH93420-Ich...Der hydrostatische Spannungsmessgerät ist für eine genaue und zuverlässige Spannungsmessung in einer Vielzahl von Flüssigkeitsanwendungen ausgelegt. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). ist dieser unterwasserfähige Druckwandler eine ausgezeichnete Lösung für die Überwachung des Niveaus in Innen- und Außenanwendungen.
Hydrostatischer Niveaussenderist eine vielseitige und zuverlässige Lösung für eine genaue Messung des Niveaus in verschiedenen Anwendungen.
Produktmerkmale
1.Digit Temperature Compensation: Genaue Messungen in einem breiten Temperaturbereich.
2- Messbereich: Erhältlich im Bereich von 0-1 m bis 0-200 m H2O.
3Ausgangssignal: 4-20mA, 0-5VDC oder digitale Ausgänge (RS485, Modbus).
4Genauigkeit: ±0,1% FS für eine präzise Messung des Niveaus.
5Material: Edelstahlgehäuse zur Korrosionsbeständigkeit.
Anwendungsbereich:
* Flüssigkeitsbehälter
* Benzin- und Diesel-Tank
* Abwasserkanäle
* Grundwasserstandsmessung
Leistungsparameter:
| Messbereich |
0~10m...400mH2O |
| Überlastung |
≤ 2 X der Nennbereich |
| Genauigkeit @ 25oC |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
± 0,2% F.S./Jahr (max.) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist die Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG durch die Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/56/EG durch die Prüfung |
| Temperaturverschiebung in voller Skala |
±1,5% F.Sr ((Typ.) ± 2% F.S. (max.) |
| Kompensationstemperatur |
0-50oC (0-1m. 0-2m) ); 0 bis 70 °C |
| Betriebstemperatur |
-20 bis 80 °C |
| Speichertemperatur |
-30 bis 100 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
1Cr18Ni9Ti |
| Material der Zwerchfläche |
316L Edelstahl |
| Widerstand gegen Isolierung |
>= 100MΩ@100VDC |
| Explosionssicherheit |
ExiaIICT6 |
| Schutzbewertung |
IP67, IP68 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,3 kg (ohne Kabel) |
| Kabelmaterial |
Polyethylen, Polyurethan |

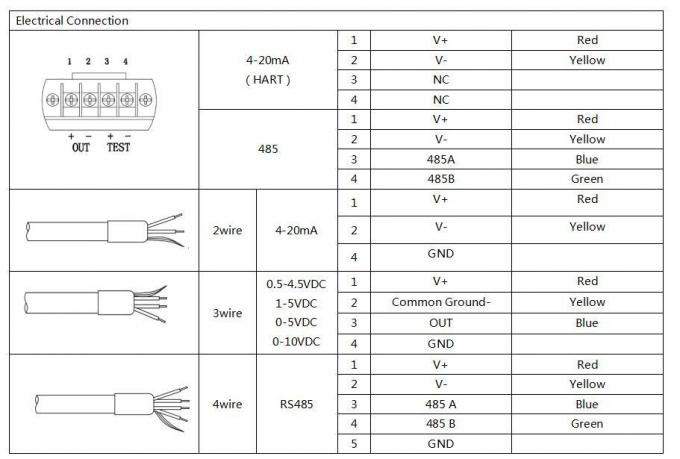

| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
Bestelltipps:
Beim Kauf von diffusen Silizium-Drucktransmittern ist es wichtig, mehrere Faktoren zu bewerten, um sicherzustellen, dass das ausgewählte Produkt Ihren spezifischen Anwendungsbedürfnissen entspricht.Nachfolgend finden Sie einen umfassenden Leitfaden, der Ihnen beim Bestellvorgang hilft
1Bitte stellen Sie sicher, dass das Messmedium während der Auswahl mit den mit ihm in Berührung kommenden Produktkomponenten kompatibel ist.
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5. Materialverträglichkeit
Gehäuse und Kabelmaterial: Stellen Sie sicher, dass die im Sender verwendeten Materialien (z. B. Edelstahl, PVC, PTFE) mit der zu messenden Flüssigkeit kompatibel sind.Vor allem, wenn es um ätzende oder aggressive Stoffe geht..
| Aufordnung Führer: |
| BH93420 |
Code |
Entwurf des Baus |
| |
Ich... |
Drucktransmitter |
| |
Messbereich |
0~10m...400mH2O |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
| |
Code |
Material |
| 01 |
304 Edelstahl |
| 02 |
316L Edelstahl |
| |
Code |
Kabelmaterial |
| C1 |
PE |
| C2 |
Kunststoff aus PU |
Häufige Fragen:
1Was ist ein diffuses Silizium-Tonübertragungsgerät?
Ein diffuses Silizium-Tiefwassersender ist ein Gerät, das zum Messen des Flüssigkeitsniveaus verwendet wird, indem der Sensor in die Flüssigkeit eingetaucht wird.Es verwendet diffuse Silizium-Technologie, um genaue und zuverlässige Messungen auf der Grundlage des hydrostatischen Drucks zu erstellen.
2Wie funktioniert ein diffuses Silizium-Tiefwassersender?
Der Sender misst den hydrostatischen Druck, den die Flüssigkeitssäule über dem Sensor ausübt.die dann zur Bestimmung des Flüssigkeitsgehalts verarbeitet wird.
3Was sind die wichtigsten Merkmale dieses Transmitters?
Hohe Genauigkeit
Robuste Konstruktion
Temperaturkompensation
Langfristige Stabilität
Einfache Installation
4Welche Materialien werden für den Bau dieser Sender verwendet?
Sie sind in der Regel aus Edelstahl oder anderen korrosionsbeständigen Materialien hergestellt, um rauen Umgebungen und aggressiven Flüssigkeiten standzuhalten.
5Wie installiere ich einen diffusierten Silizium-Tiefwassersender?
Die Installation ist einfach: Der Sensor wird einfach in die zu messende Flüssigkeit eingetaucht, der Sender wird über seine elektrische Ausgabe an ein Überwachungssystem oder eine Steuerung angeschlossen.
6Welche Ausgangssignale sind verfügbar?
Zu den gängigen Ausgangssignalen gehören 4-20mA, 0-5VDC und digitale Ausgänge wie RS485 und Modbus.
