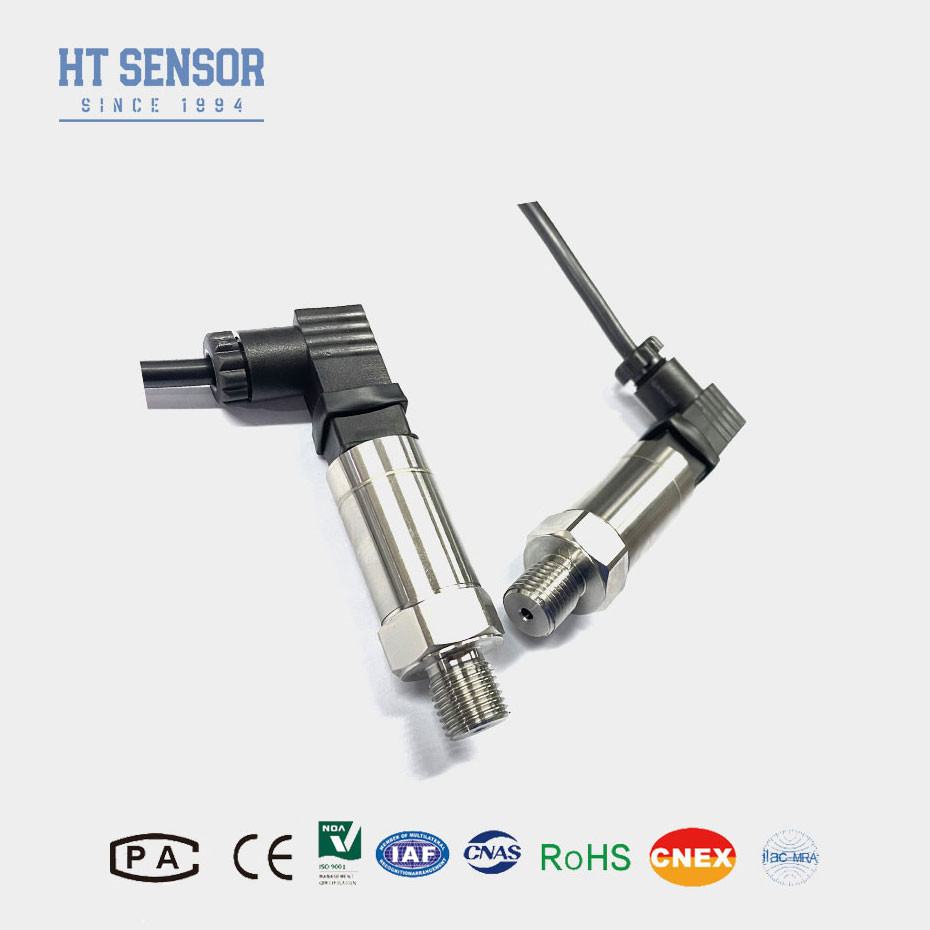

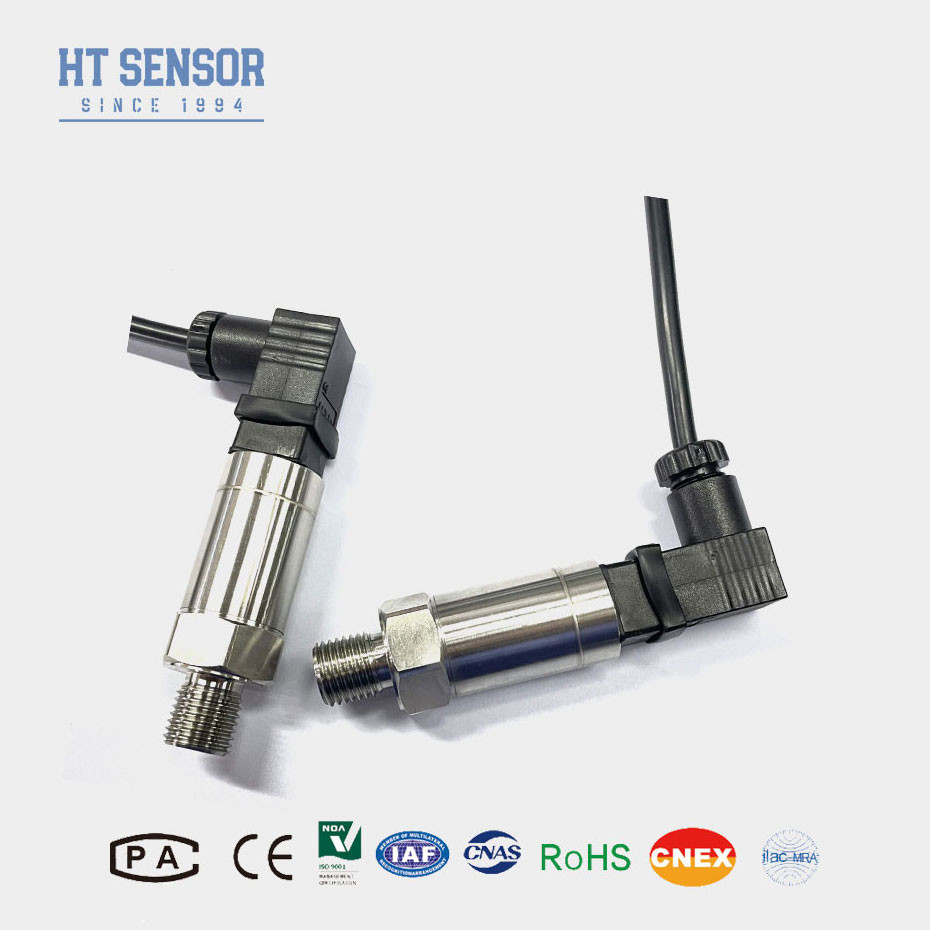

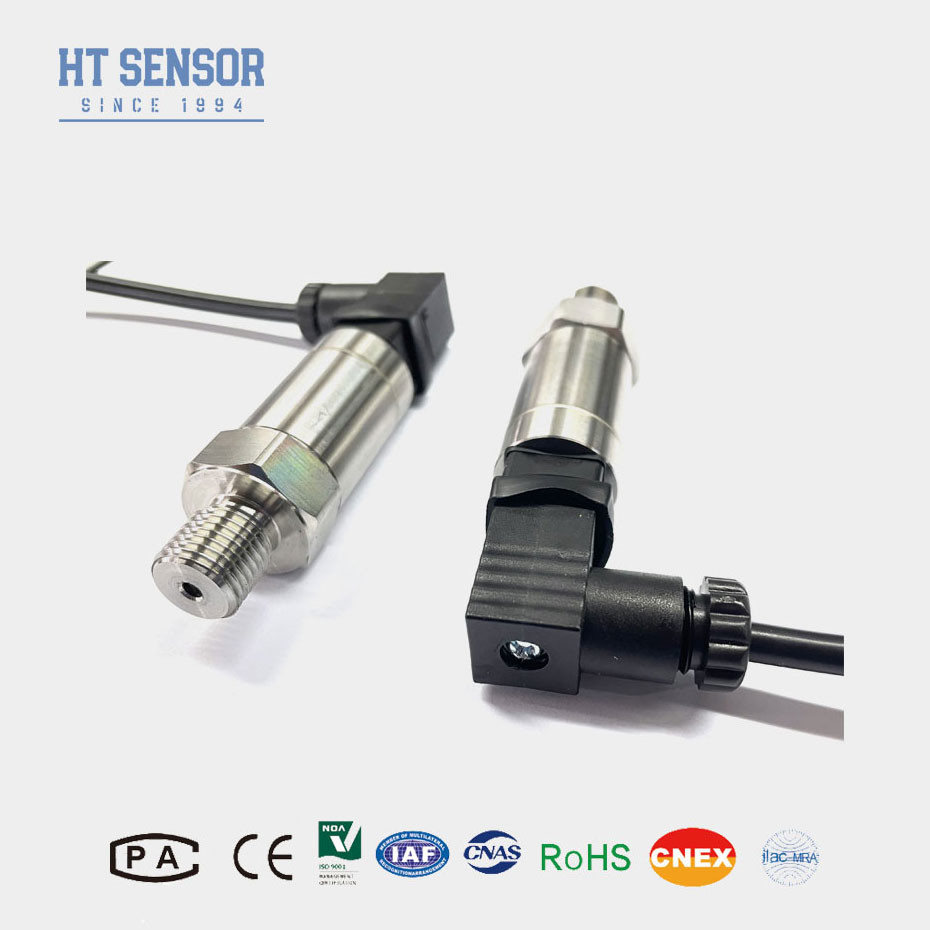

BP157TC Druckübertrager
Einführung des Druckmesssensors:
Der BP157TC-Drucktransmitter-Sensor verwendet den keramischen Sensor der Hign Quanlity-Serie als Signalmesselement.Umwandlung des Sensorsignals in ein Standard-Ausgangssignal. Das Produkt wurde strengen Tests und Alterungsscreening von Komponenten, Halbfabrikaten und Fertigprodukten unterzogen, um eine stabile und zuverlässige Leistung zu gewährleisten.
Keramische Drucktransmitter, die für ihre außergewöhnliche Widerstandsfähigkeit gegen Vibrationen und Korrosion bekannt sind, sind zu integralen Bestandteilen in industriellen Mess- und Überwachungsanwendungen geworden.Ihre Robustheit und Langlebigkeit machen sie besonders geeignet für raue Umgebungen, in denen herkömmliche Drucktransmitter ausfallen können.
Eigenschaften des Produkts:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2. IP65-Schutznummer Edelstahlkonstruktion
3. Hohe Präzision,
4- Ganz aus Edelstahl.
Anwendungen:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
Leistungsparameter:
| Messbereich |
0kPa ~ 10kPa...5MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 der Richtlinie 2008/57/EG durchzuführen. |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Exia IICT6 |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,05 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |

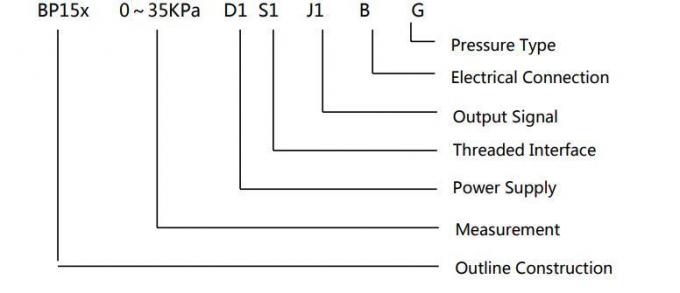

Auswahlbeispiele:
Bestelltipps:
Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
Bestellführer:
| BP15X |
Analogdrucktransmitter |
| |
Code |

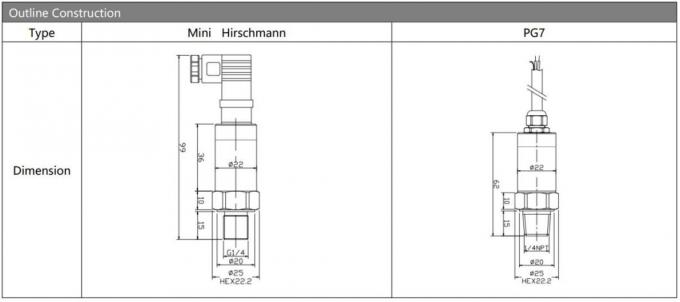

Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0 kPa ~ 200 kPa...10 MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
F: Sind Sie Hersteller?
A: Ja, wir sind professioneller Sensorhersteller seit über 29 Jahren! Unser technisches Team hat mehr als 10 Ingenieure.
F: Welche Vorteile haben keramische Drucktransmitter?
A: Keramische Drucktransmitter bieten zahlreiche Vorteile, darunter hohe Haltbarkeit, Genauigkeit, breiter Druckbereich, Temperaturstabilität, chemische Kompatibilität, Langzeitstabilität, Sicherheit,KostenwirksamkeitDiese Vorteile machen sie zu einer bevorzugten Wahl für viele industrielle und ökologische Anwendungen.
F: Was ist die Gewährleistungsfrist?
Unsere Drucktransmitter haben eine Standardgarantie von 2 Jahren ab Kaufdatum.Bitte kontaktieren Sie unser Kundendienst mit Ihrem Kaufnachweis und einer detaillierten Beschreibung des ProblemsFalls erforderlich, erhalten Sie Anweisungen, wie Sie das Produkt zur Bewertung zurücksenden.
