BP93420-IIIF Industriedrucksensor-Sender mit Isolationsdiaphragma-Sensor mit 316L
Product Details
| Modell Nr.: | BP93420-IIIF | Stromversorgung: | 18-32VDC |
|---|---|---|---|
| Ausfall: | 4-20mA oder RS485 usw. | Druckart: | Messdruck, absolut, versiegelt. |
| Reichweite: | 0-35kpa bis 20Mpa | Typ der Struktur: | Flush-Diaphragma-Sender |
| Messmedium: | hohe Temperatur Flüssigkeit oder Luft | Genauigkeitsgrad: | 00,5% F.S. 0,3% F.S. |
| Flach: | DN25 DN50 | Anpassung: | OEM und ODM |
| Hervorheben |
BP93420-IIIF Industriedrucksensor,316L Isolationsdiaphragma Industriedruckmessgerät,Industrielle Drucksensor-Sender |
||
Product Description

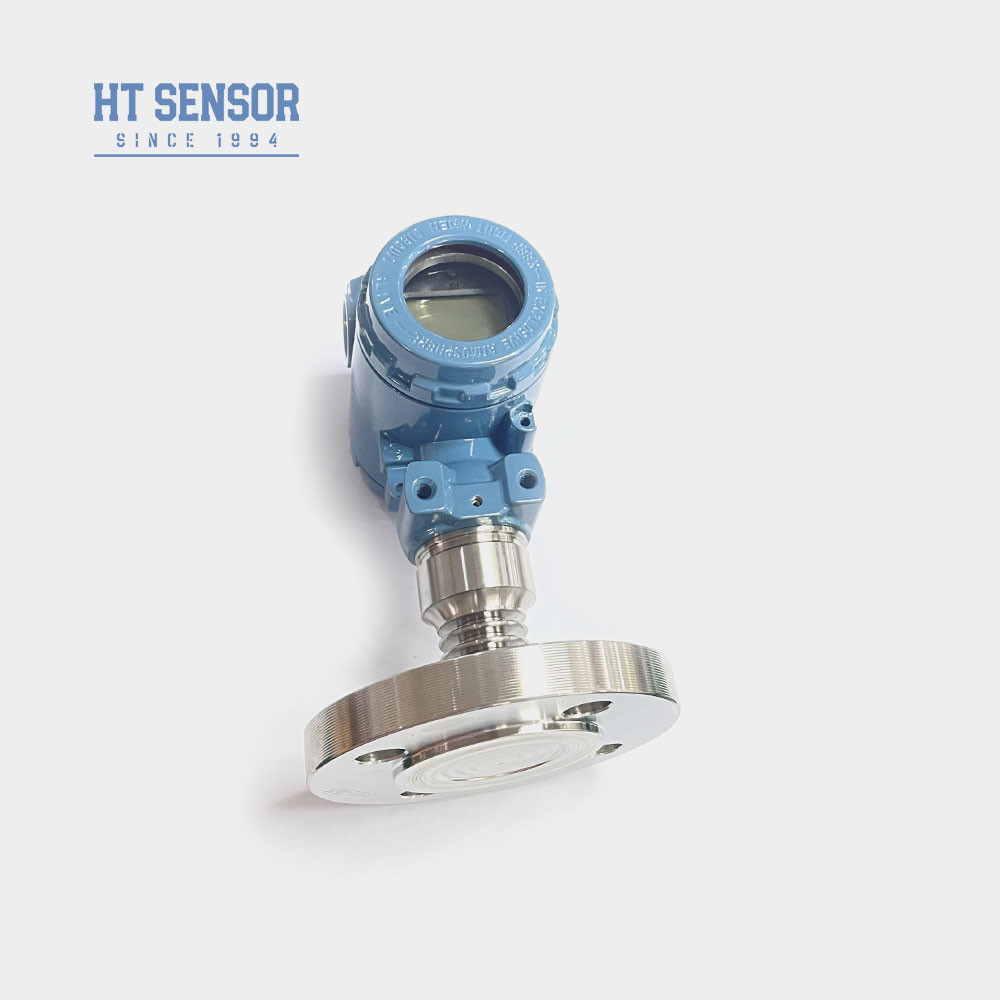

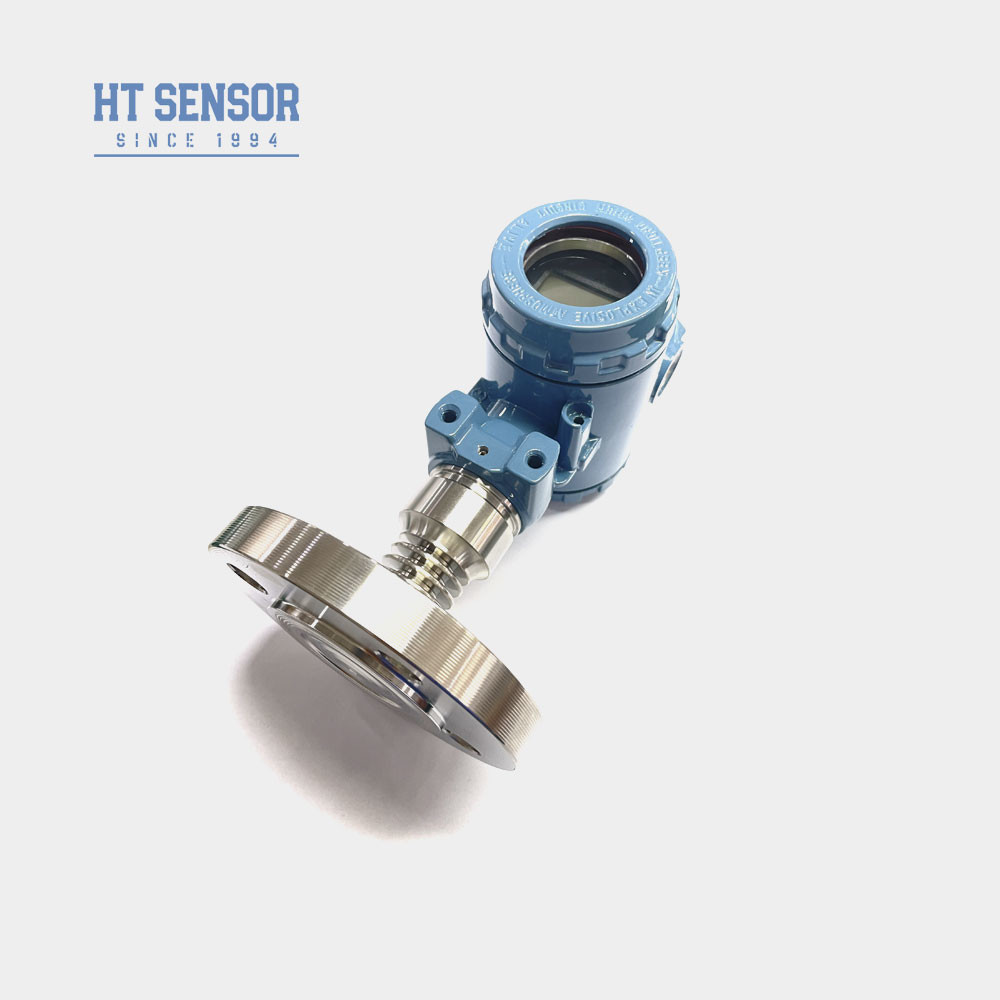

BP93420-IIIF Industriedrucksensor-Sender mit Isolierdiaphragma 316L
BP93420-IIIFDrucktransmitter
Einführung vonDrucksensor für Industriezwecke:
Der BP93420-IIIF Hochtemperaturdrucktransmitter verwendet als Messelement den mit Öl gefüllten Kern aus Silizium-Widerstandsfolie der HT-Serie.Die Prozessverbindung besteht aus dem direkten Schweißen eines 316L-Isolierdiaphragmas und einer passenden FlanscheDer spezielle Kühlkörper ist für hohe Temperaturen konzipiert.die Signalverarbeitungskette wandelt das Sensorsignal in ein Standard-Ausgangssignal um (4-20mA).
| Leistungsparameter vonDrucksensor für Industriezwecke | |
| Messbereich | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 4 kg |
ProduktmerkmaleDrucksensortransmitter für Industriezwecke:
- 1. Anpassungsbreiter Messbereich, unterschiedliche Druckschnittstellenoptionen
2. Eine Vielzahl von Ausgangssignaloptionen
3. Knopfverstellbar Null und Vollskala
4. hohe Präzision, mehrfache aseptische Prozessverbindung
AnwendungenDrucksensortransmitter für Industriezwecke:
- geeignet für die Messung von 316L nicht korrosive Gase und Flüssigkeiten.
- Wird zur aseptischen Verarbeitung in der Medizin, Biopharmazeutika, Lebensmittelhygiene und anderen Industriezweigen verwendet.
- Es wird in der Papier- und Chemieindustrie sowie in Abwasser und Getränken verwendet.
| Ausgangssignal ofDrucksensortransmitter für Industriezwecke | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Bestellführer derDrucksensor für Industriezwecke | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufig gestellte Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, so dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferung zu planen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5 bis 8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab dem Versanddatum mit einer 24-monatigen Garantie ausgestattet, und unser Kundendienst gewährleistet eine schnelle Antwort innerhalb von 24 Stunden sowie Online-Unterstützung für Fernanweisungen
