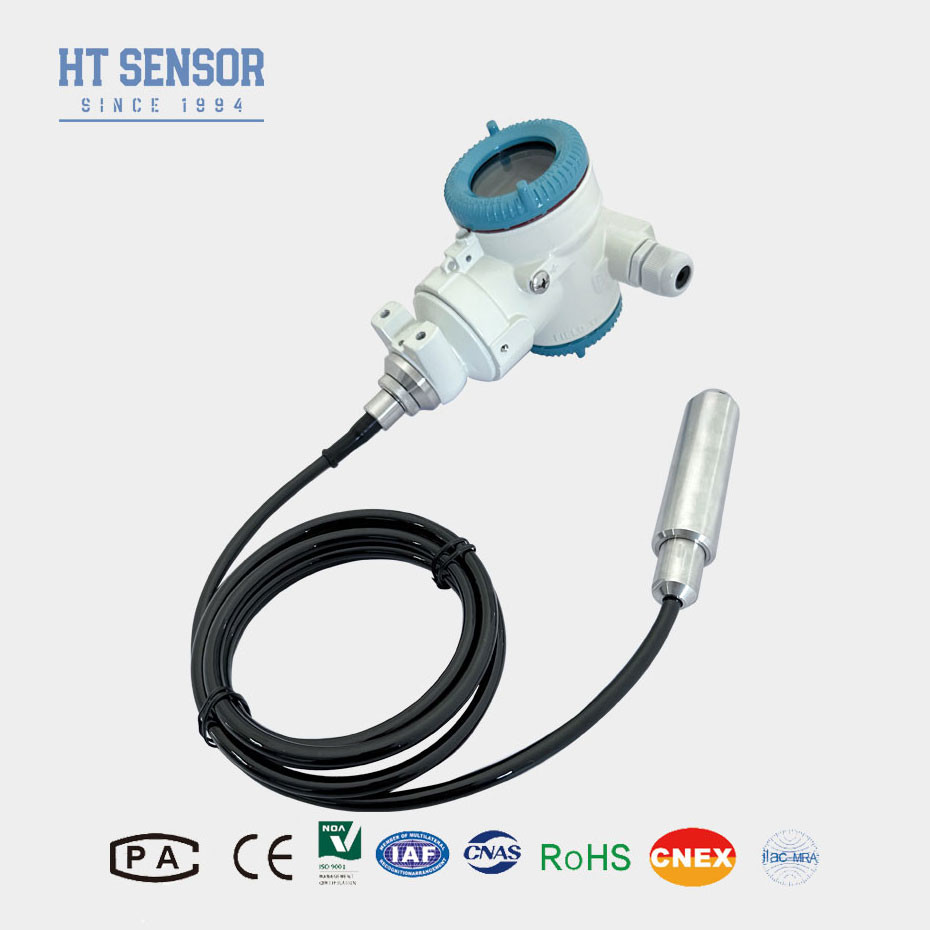

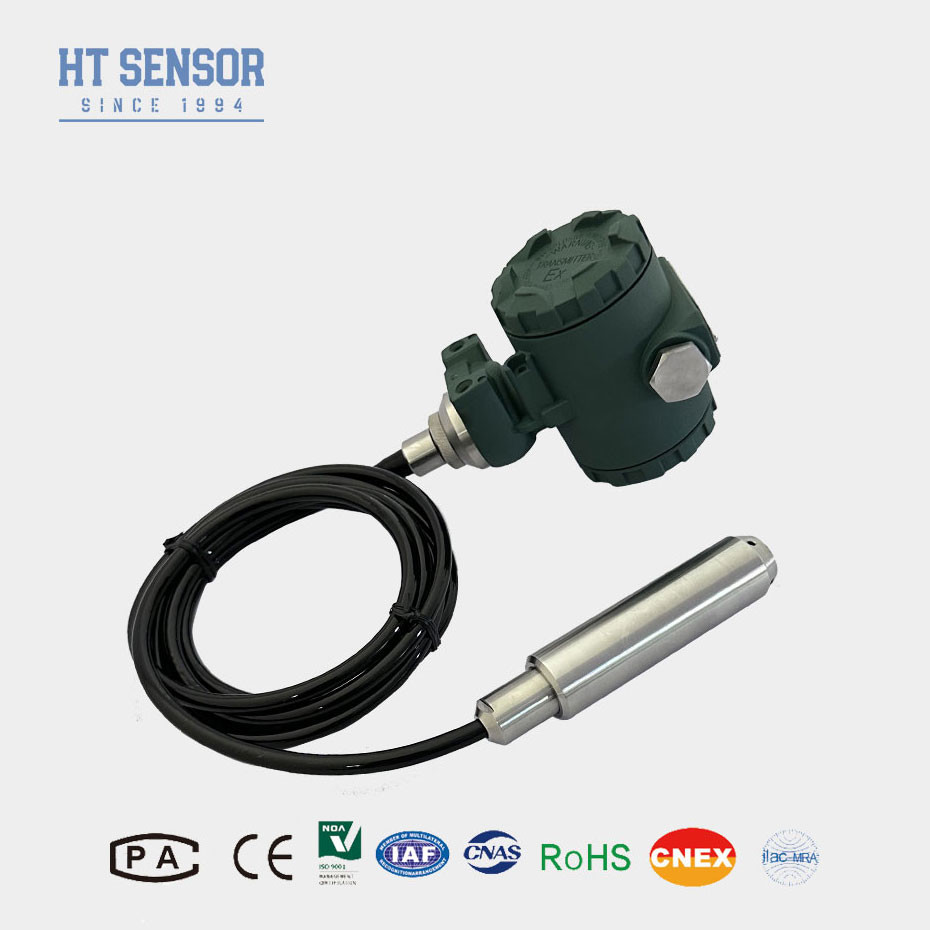

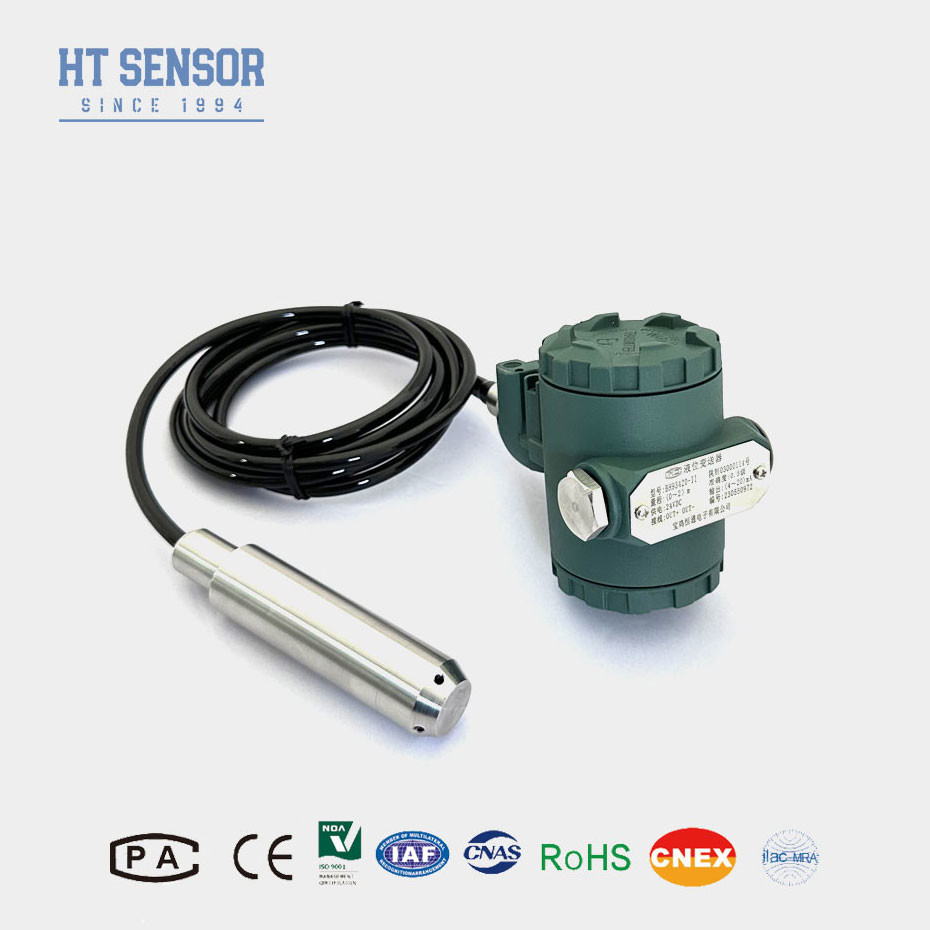

BP93420-3051 Intelligenter Drucktransmitter
Einführung eines intelligenten Drucktransmitters:
Der BP93420-3051 intelligente intelligente Drucksender besteht aus zwei Hauptkomponenten: dem intelligenten Sensor und dem intelligenten elektronischen Board.Der intelligente Sensor umfasst einen kapazitiven Sensor, Messschaltkreis für die Diaphragmaerkennung, Temperatursensor und Temperaturkompensationsschaltkreis.Die intelligente elektronische Platine besteht aus einem Mikrocomputercontroller und Peripherie-Schaltungen, die Drucksignale in elektrische Signale umwandelnDieser Sender ist für die Messung des Drucks von Flüssigkeiten, Gasen oder Dämpfen ausgelegt.
Produktmerkmalemit einem intelligenten Drucksender:
1Weite Messbereiche, unterschiedliche Druckschnittstellen und Schutzgrad IP65.
2Verschiedene Ausgangssignalformen, einstellbar und anzeigbar
3. Einstellbarer Nullpunkt und Vollskala
4Der Kern verwendet hochpräzises und leistungsfähiges diffuses Silizium.Piezoresistive Drucksensoren.
Anwendungenmit einem intelligenten Drucksender:
1- geeignet zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten in 316L rostfreiem Stahl
2Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3- Druckmessung und -regelung in rauen Industrieumgebungen im Freien
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
| Leistungsparameter eines intelligenten Drucktransmitters |
| Messbereich |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ ± 0,1% FS |
| Hysterese |
≤ ± 0,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
Aluminiumlegierung |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 1,2 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
F: Welche Funktionen bieten Ihre Drucksensor-Sender?
A: Unsere Drucksensoren sind bekannt für ihre hohe Präzision, Langlebigkeit und außergewöhnliche Leistung.
F: Kann ich spezielle Spezifikationen für die Sender anfordern?
A: Ja, unser Team von Ingenieuren kann unsere Produkte an Ihre individuellen Bedürfnisse anpassen. Wir bieten sowohl OEM- als auch ODM-Dienstleistungen an.
F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Kapazität, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, so dass wir in der Lage sind, Großaufträge zu bearbeiten.Wir empfehlen Ihnen, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
F: Wie lange dauert die Lieferung in der Regel?
A: Für Standardmodelle beträgt die Lieferfrist in der Regel 5-8 Werktage.
F: Wie werden Ihre Produkte bewertet? Bieten Sie Rabatte an?
A: Unsere Produkte sind wettbewerbsfähig und wir bieten Rabatte für Großbestellungen oder langfristige Partnerschaften an.
F: Was ist die Garantie für Ihre Produkte? Und was ist mit dem Kundendienst?
A: Unsere Produkte sind nach dem Versand mit einer Garantie von 24 Monaten versehen. Unser Kundendienst ist bereit, innerhalb von 24 Stunden auf Anfragen zu antworten.und wir bieten auch Fernunterricht über PC-Netzwerk an, wenn nötig.
