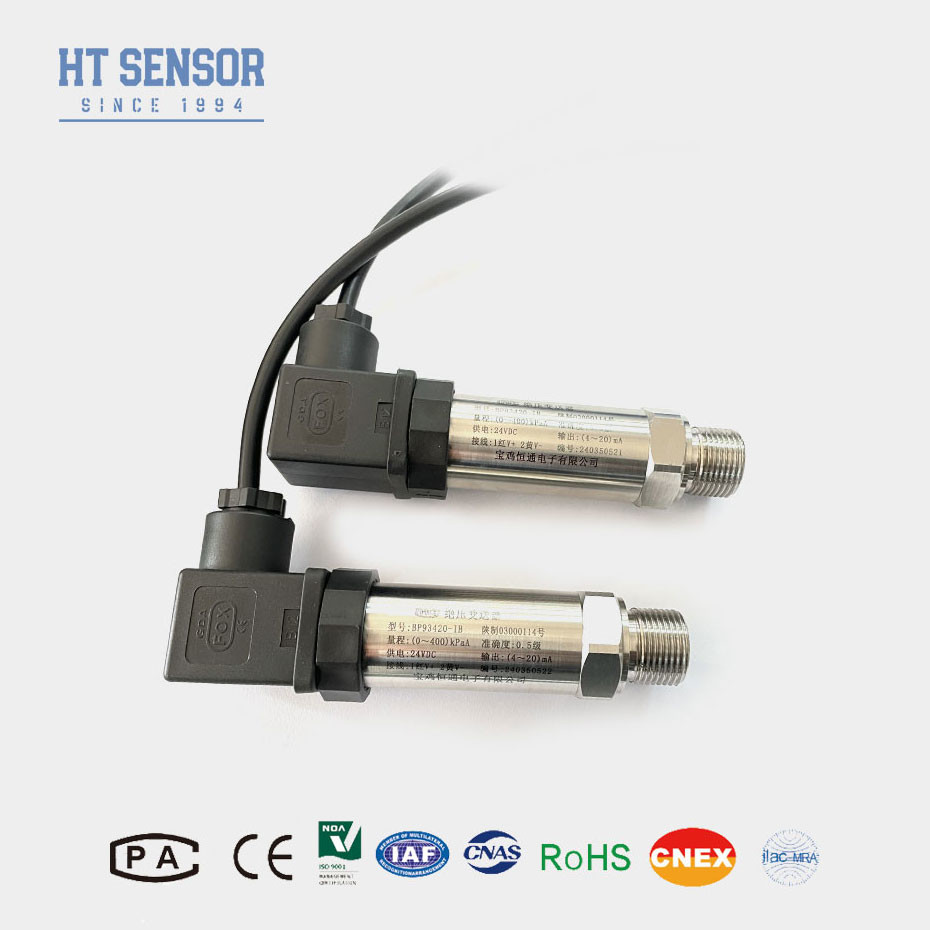

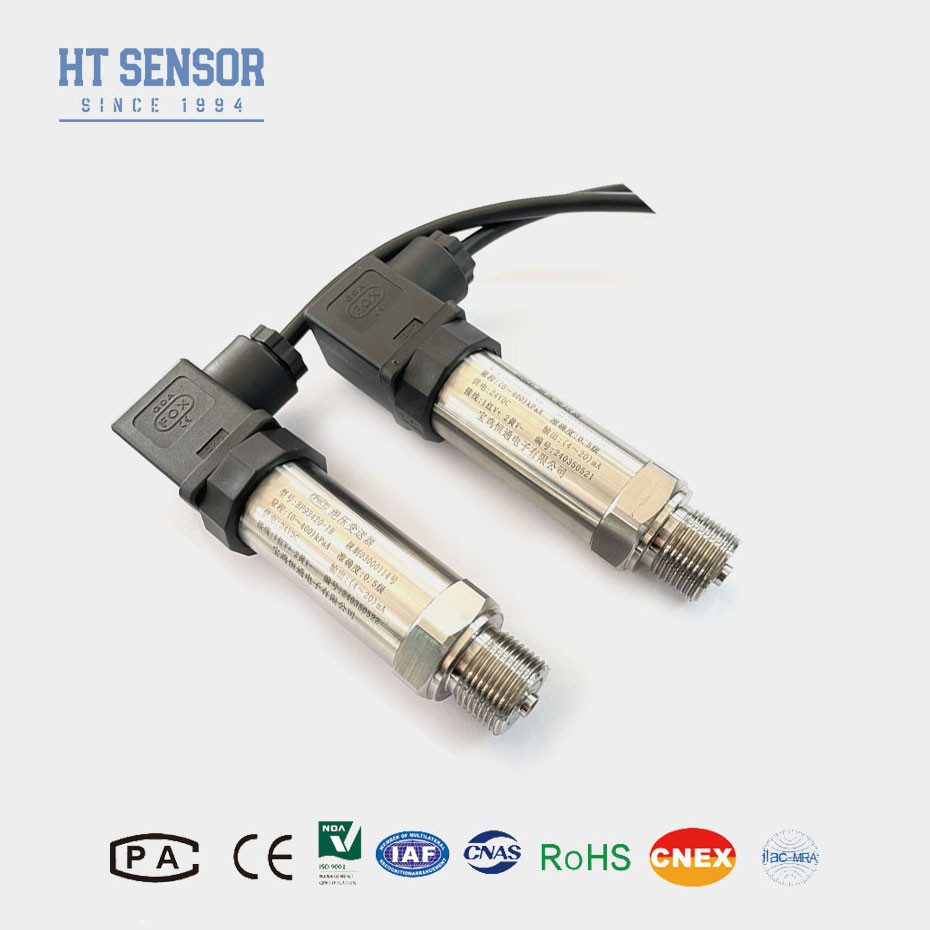

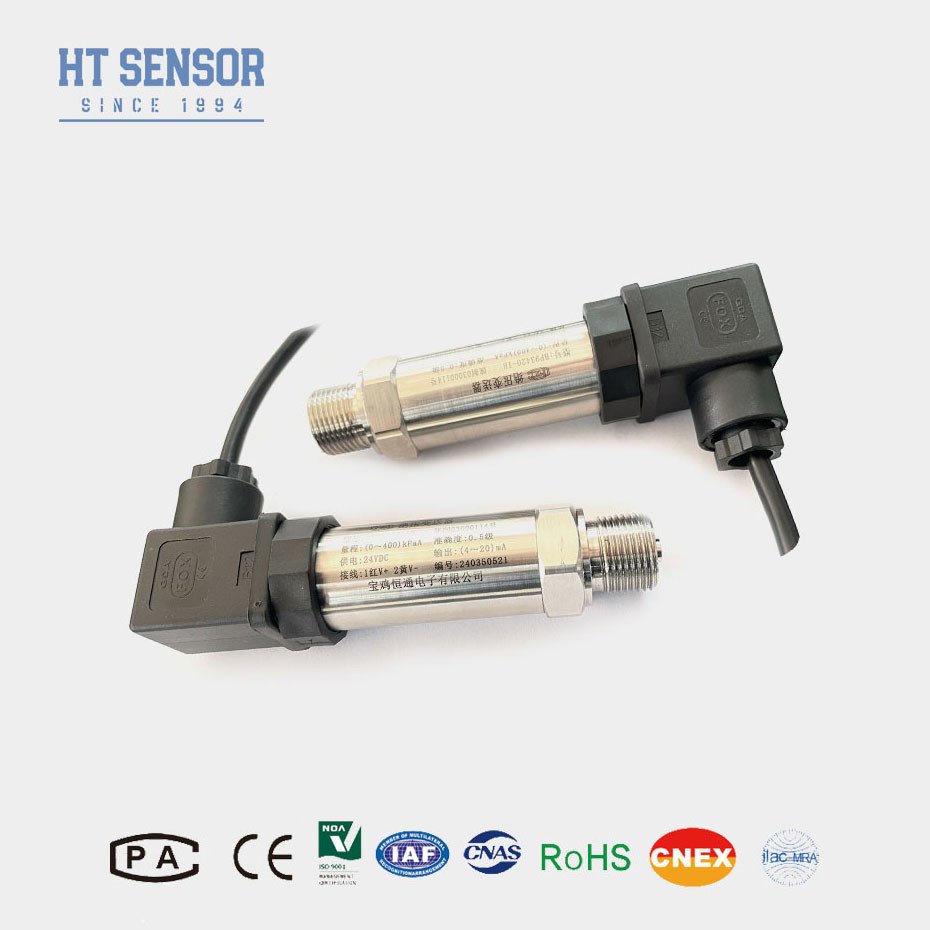

BP93420IB Drucktransmitter-Sensor für hochdruckgenaue Messungen

BP93420IB Druckübertrager-Sensor


Einführung des Druckmesssensors:

BP93420IB Diffuse Silizium-Drucksensoren sind eine Art Druckmessgerät, das die diffuse Silizium-Technologie zur Messung von Druckveränderungen verwendet.Diese Sensoren bestehen aus einem dünnen Siliziumdiaphragma, das sich unter Druck verformt.Diese Änderung des Widerstands wird dann in ein elektrisches Signal umgewandelt, das verarbeitet und interpretiert werden kann, um den angewandten Druck zu bestimmen.Einer der Hauptvorteile diffuser Siliziumdrucksensoren ist ihre hohe Empfindlichkeit und Genauigkeit bei der DruckmessungSie sind in der Lage, subtile Druckveränderungen präzise zu erkennen, was sie für eine Vielzahl von Anwendungen geeignet macht, bei denen eine präzise Drucküberwachung unerlässlich ist.

Produktmerkmalemit einer Breite von mehr als 20 mm,:

1Hohe Präzision: Diffuse Silizium-Drucksensoren bieten eine hohe Präzision bei der Druckmessung und sorgen für genaue und zuverlässige Ergebnisse.

2Breiter Druckbereich: Sie sind auf eine Vielzahl von Druckbereichen anwendbar und eignen sich daher für verschiedene industrielle und kommerzielle Anwendungen.

3Schnelle Reaktionszeit: Diese Sensoren verfügen über schnelle Reaktionsfähigkeiten, die es ermöglichen, Druckschwankungen in Echtzeit zu erfassen und rechtzeitig auf Änderungen zu reagieren.

4. Kompaktes Maß: Diffuse Silizium-Drucksensoren haben in der Regel kompakte Größen, so dass sie leicht in verschiedene Systeme und Anwendungen integriert werden können.

5. Niedriger Stromverbrauch: Sie haben einen geringen Stromverbrauch, was zur Energieeffizienz und längeren Akkulaufzeit in tragbaren Geräten beiträgt.

6Ausgezeichnete Linearität: Diese Sensoren weisen ausgezeichnete lineare Eigenschaften auf und liefern eine stabile und konsistente Leistung über unterschiedliche Druckbereiche hinweg.

Anwendungenmit einer Breite von mehr als 20 mm,:

1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl

2. in der Schifffahrt und Luftfahrt eingesetzt

3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet

4. in hydraulischen und pneumatischen Steuerungssystemen verwendet

Leistungsparameter des Drucktransmittersensors:

1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung mit LCD- oder LED-Displaykopf des Transduzors sollte die Übertragungsleistung nicht weniger als 20 VDC betragen.

4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Anwender Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..

5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6Die Standardkabellänge beträgt 1,5 m und es gibt drei Materialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial brauchen, bitte im Bestellformular angeben.
7Im Falle starker Schwingungen, sofortiger Aufprallkräfte, starker elektromagnetischer oder Radiofrequenzstörungen und anderer besonderer Anforderungen informieren Sie bitte unsere Firma und geben Sie dies in der Bestellung an.



Bestellleitfaden für den Drucktransmitter
BP93420XX	Drucktransmitter
	Code	Entwurf des Baus
	IB	Generaldrucktransmitter			IX.	Anzeige Drucktransmitter
	IE	Stoßfeste Luftdruckübertrager			IIC/III	Industrielle allgemeine/ Anzeigendrucktransmitter
	Wenn	Feuchtigkeitsdichtes Drucktransmitter			IIE/IIIE	Allgemeine/Anzeige-Drucktransmitter
	In	Luftkonditionierendes spezielles Drucktransmitter
	IC	Hochtemperaturdrucktransmitter
	IQ1/IQ2	Große Membran / Hochtemperaturdrucktransmitter
		Messbereich	- Oh, nein.1. . .0 ~ 0.01...100 MPa
		(0-X) Kpa oder MPa	X: Zeigt den tatsächlichen Messbereich an
			Code	Stromversorgung
			D1	24VDC
			D2	5VDC
			D3	Andere
				Code	Ausgangssignal
				S1	4 ~ 20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0 ~ 5VDC	S7	0.5 ~ 4.5VDC
				S4	0~10mADC
					Code	Druckverbindung
					J1	M20x1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	Andere
						Code	Elektrische Verbindung
						B1	Hirschmann
						B2	PG7 Stecker
						B3	Versiegelte Kabel-Ausgabe
						B4	2088 Gewerbliche Gehäuse
						B5	2088 Industriehülle mit Anzeige
						B6	Andere
							Code	Druckart
							G	Messdruck
							Eine	Absoluter Druck
							S	Versiegelter Referenzdruck
