BP93420-IIIAIndustrielle Drucksensoren
Einführung vonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W:

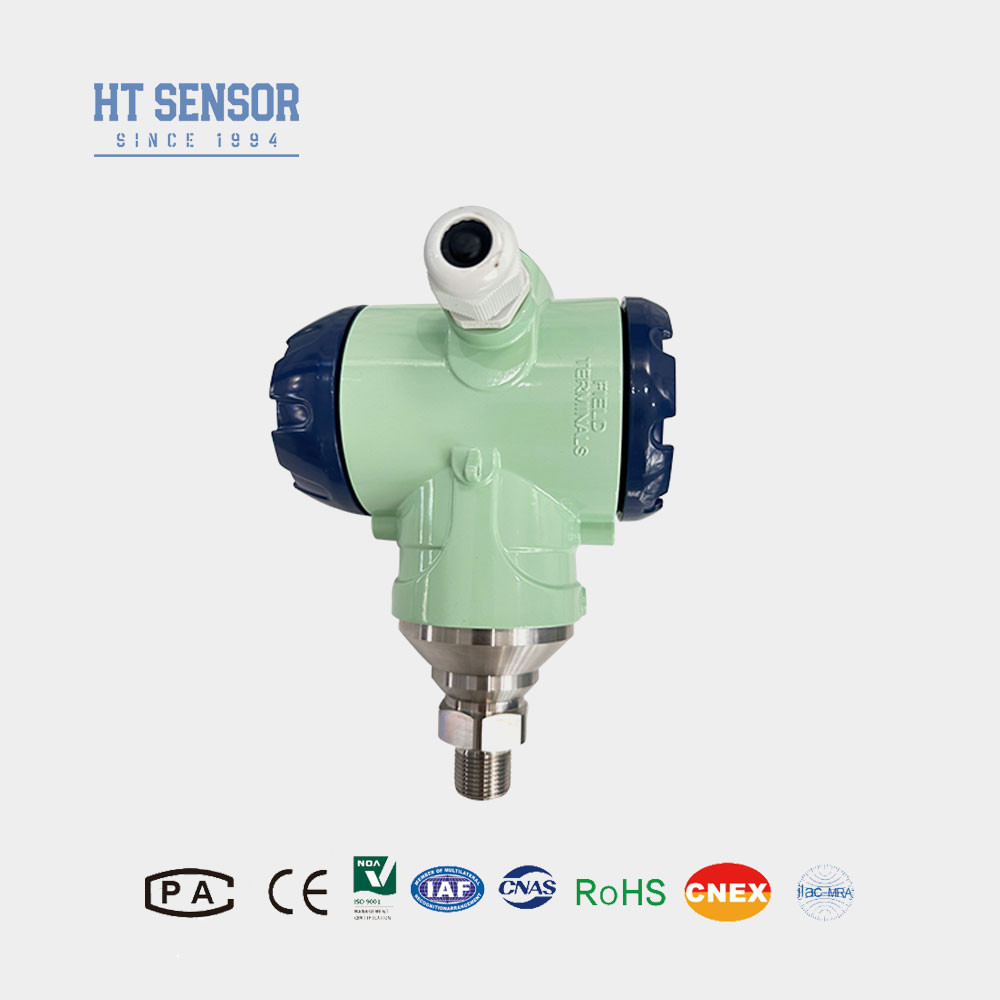

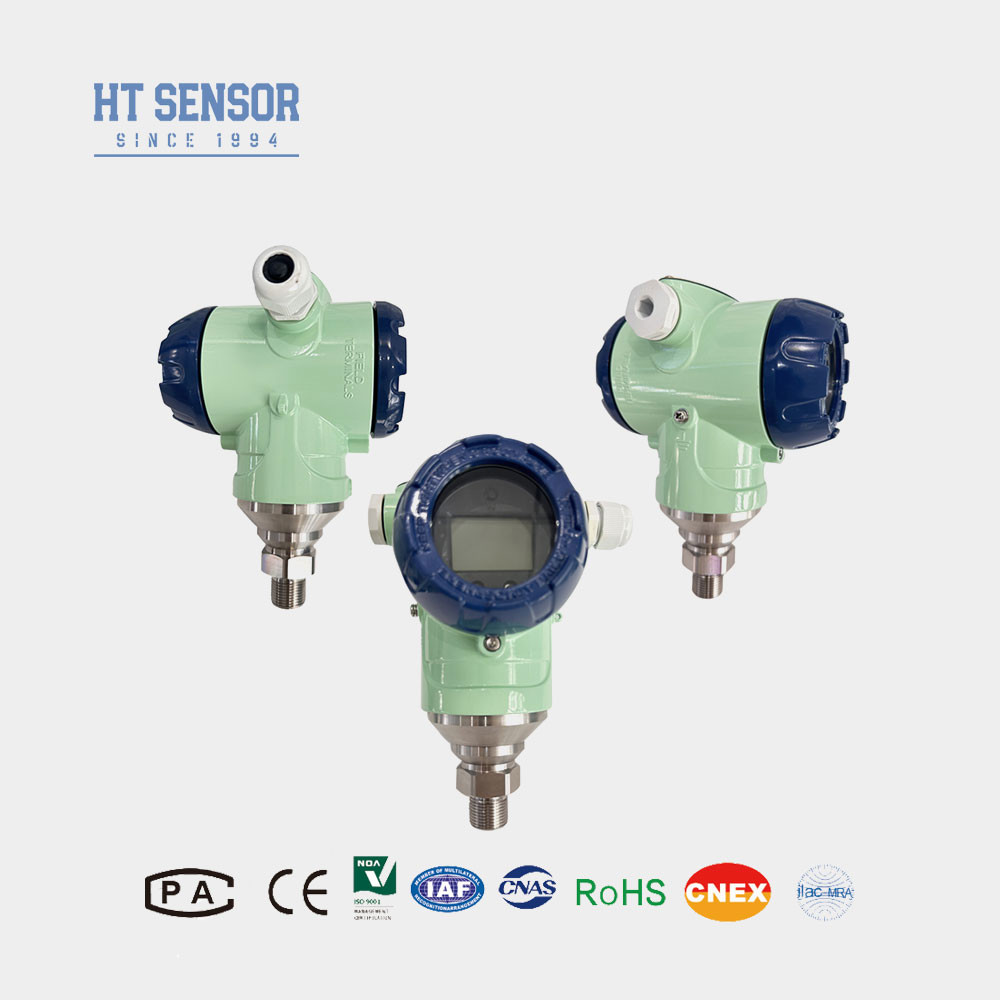

Der BP93420-IIIA Industrie-Drucksensor-Sender besteht aus einem Drucksensormodul und einer intelligenten Leiterplatte.mit einer Leistung von mehr als 10 W, Temperatursensor und Temperaturkompensationsschaltung.Die intelligente Leiterplatte besteht aus einem Mikrocomputercontroller und Peripherie-Schaltungen zur Umwandlung von Drucksignalen in elektrische SignaleEs wird in Industrieanlagen zur Messung des Drucks von Flüssigkeiten, Gasen oder Dämpfen verwendet.
Produktmerkmalevonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W:
1Weite Messbereiche, vielfältige Druckschnittstellenformen und Schutzniveau IP65.
2Verschiedene Ausgangssignalformen, einstellbar und anzeigbar.
3Einstellbarer Nullpunkt und Vollskala.
4Der Kern verwendet hochpräzises und leistungsfähiges diffuses Silizium.Piezoresistive Drucksensoren.
Anwendungenvonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W:
1. geeignet für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten in 316L Edelstahl.
2Erdöl, Chemie, Metallurgie, Energie und Hydrologie.
3. Druckmessung und -kontrolle in rauen Industrieumgebungen im Freien.
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
| Leistungsparameter vonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W |
| Messbereich |
- 100kPa... 0kPa ~ 10kPa... 60MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ ± 0,1% FS |
| Hysterese |
≤ ± 0,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
Aluminiumlegierung |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,8 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
