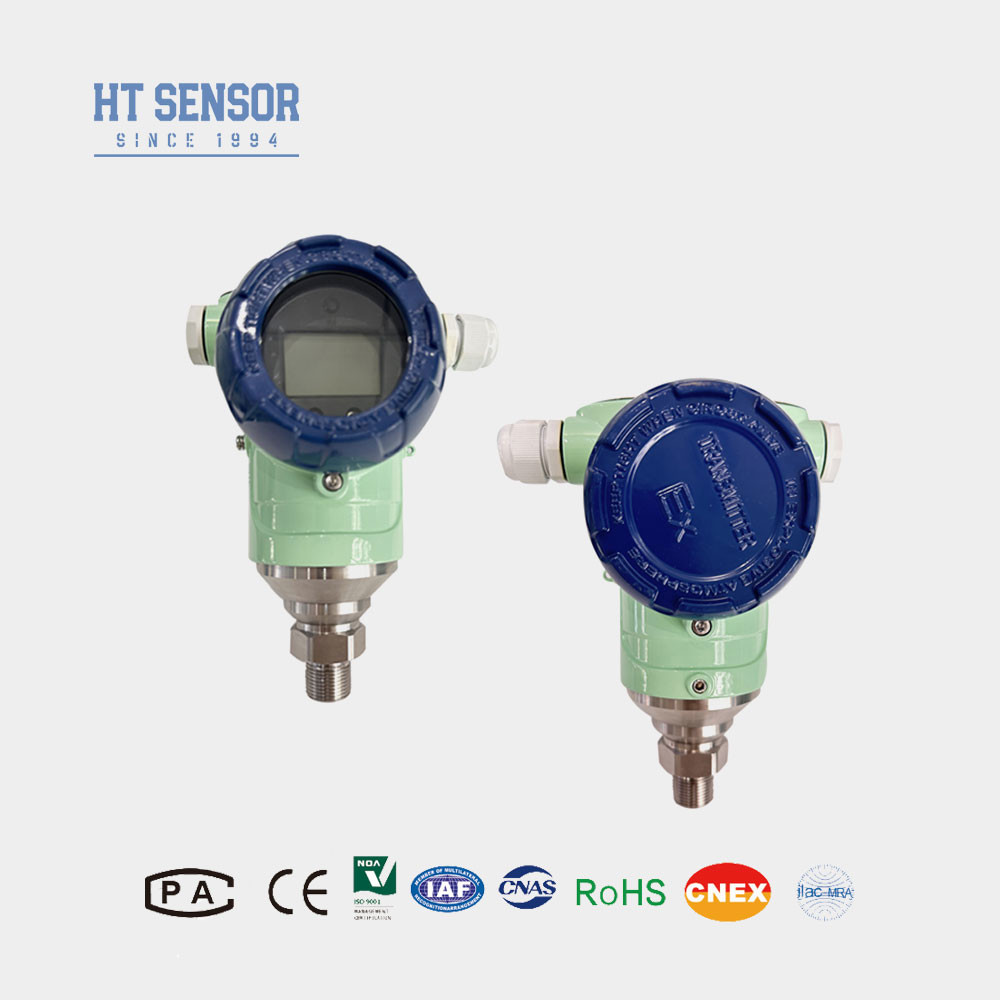

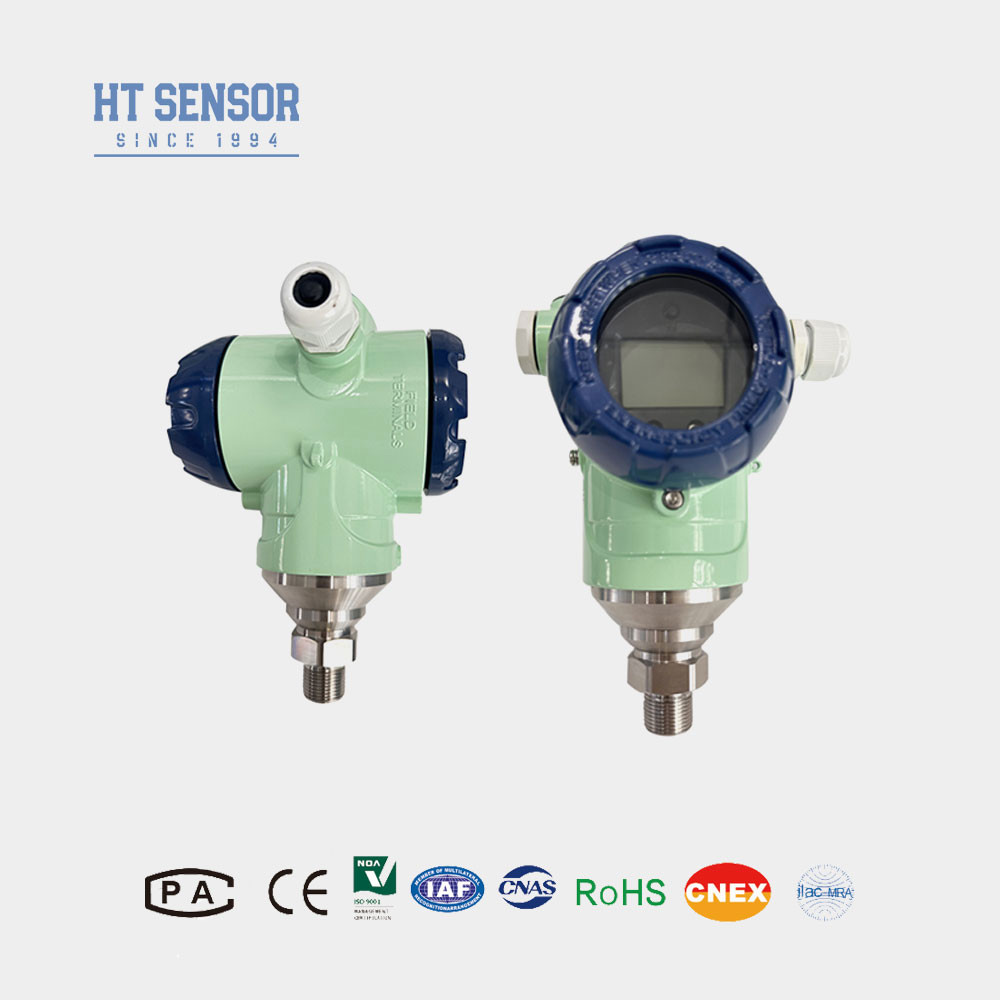

Druckübertrager BP93420-III
Einführung des industriellen DrucksSensorÜbertrager:
BP93420-III Industrieller Drucksensor-Sender verwendet diffuses Silizium unter Druck gesetztes Ölkern als empfindliches Element.und der Signalverarbeitungskreis verwendet den Drucktransmitter, um das Drucksignal in das Standard-Ausgangssignal umzuwandeln.Produktteile, Halbfertigprodukte, Fertigprodukte, die strengen Tests und Alterungsscreening unterzogen wurden, stabile und zuverlässige Leistung, starke Störungssicherheit.Die Druckschnittstelle des Drucktransmitters gibt es in vielen Formen. Das Produkt ist einfach zu installieren und hat eine hohe Anti-Vibration und Anti-Impact-Leistung.Automobilindustrie und andere Industriezweige.
Produktmerkmalevonindustrieller DruckSensorÜbertrager:
1Weite Messbereiche, unterschiedliche Druckschnittstellen.
2.Schutzniveau IP65
3- Verschiedene Ausgangssignalformen.
| Leistungsparametermit einer Leistung von mehr als 50 W und |
| Messbereich |
- 100kPa... 0kPa ~ 10kPa... 60MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ ± 0,1% FS |
| Hysterese |
≤ ± 0,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
aus Aluminium |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 1 kg |
1Bei der Auswahl eines Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20VDC sein.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5O-Ringe aus Fluorkautschuk haben einen Nennbetriebstemperaturbereich von - 20 °C bis 250 °C. Wenn die Betriebstemperatur unter - 20 °C fällt, sollten EPDM-O-Typ-Dichtungsringe ausgewählt werden.
6. Das Kabel ist nicht standardmäßig mit Kabel versehen. Wenn Sie ein Kabel benötigen, gibt es drei Materialien zur Auswahl.Polyethylenkabelmaterialien werden standardmäßig verwendet.Wenn verschiedene Kabelmaterialien erforderlich sind, bitte in Ihrem Bestellformular angeben.
7.Im Falle von besonderen Anforderungen wie starke Schwingungen, sofortiger Aufprall, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie uns bitte und geben Sie dies in Ihrer Bestellung an.

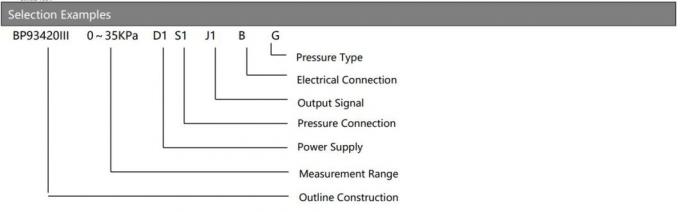

| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, so dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferung zu planen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5~8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab Versanddatum mit einer Garantie von 24 Monaten ausgestattet, und unser Kundendienst gewährleistet innerhalb von 24 Stunden schnelle Antworten sowie Fernunterricht über das PC-Netzwerk.
