316L Edelstahl Kompatibilität Flush-Diaphragma Silizium-Drucksensor
Product Details
| Modell Nr.: | HT24 | Faden: | G1/2 M20*1.5 |
|---|---|---|---|
| Typ der Verkabelung: | Kovar-Stifte mit vier Drähten oder vergoldet | Messmedium: | Gas und Flüssigkeit |
| Reichweite: | 0-10kpa bis 20Mpa | Leistung: | 1,5 mA |
| Transportpaket: | KARTON | Warenzeichen: | HengTong |
| Herkunft: | Baoji, China | Typ: | Piezoresistiver Spüldrucksensor |
| Für: | Diffusioniertes Silizium-Flush-Drucktransmitter | Ausgangssignalart: | Analogtyp |
| Material: | 316L Edelstahl | Anpassung: | OEM |
| Hervorheben |
316L Silikondrucksensor aus Edelstahl,Kompatibilität Siliziumdrucksensor,Flush-Diaphragma-Siliziumdrucksensor |
||
Product Description
316L Edelstahl Kompatibilität Flush-Diaphragma Silizium-Drucksensor

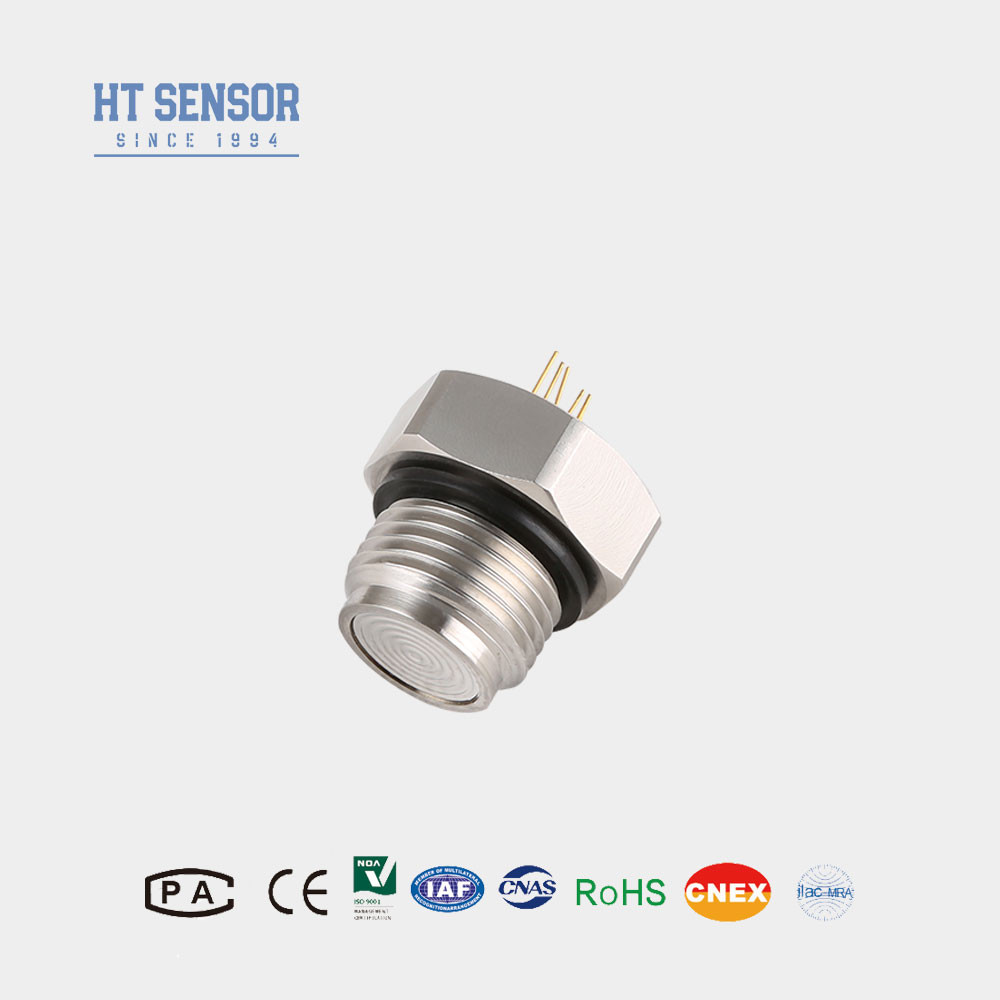

HT24 Siliziumpiezoresistiver Drucksensor
Einführung eines Silizium-Drucksensors mit Spülzelle:
HT24 ist ein Spülzelldrucksensor mit einem hochstabilen diffusen Siliziumchip, der nicht direkt mit dem Messmedium in Berührung kommt.Der Druck wird auf den empfindlichen Chip über ein Edelstahldiaphragma und Silikonöl übertragen. Dieses Produkt ist eine flache Membranstruktur mit Gewinde, G1/2 M20* 1.5 1/2NPT ist das am häufigsten verwendete Gewinde. Leicht zu reinigen, hohe Zuverlässigkeit. Geeignet für Lebensmittel, Gesundheit und andere Industriezweige.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
- Mit fortschrittlicher Technologie und einem 316L-EdelstahlgehäuseMaterialien wie Titan und Hastelloy für die Membran.
- Verwendung von Dickefolie-Schaltkreisen zur Temperaturkompensation und zum Nullpunkt Korrektur.
- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität.
- Die Zwerchfläche ist leicht zu reinigen.
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl.
- Lebensmittel- und Getränkeindustrie.
- Industrielle Prozesssteuerung.
- Die Pharmaindustrie.
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 2,5 KΩ~6 KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ

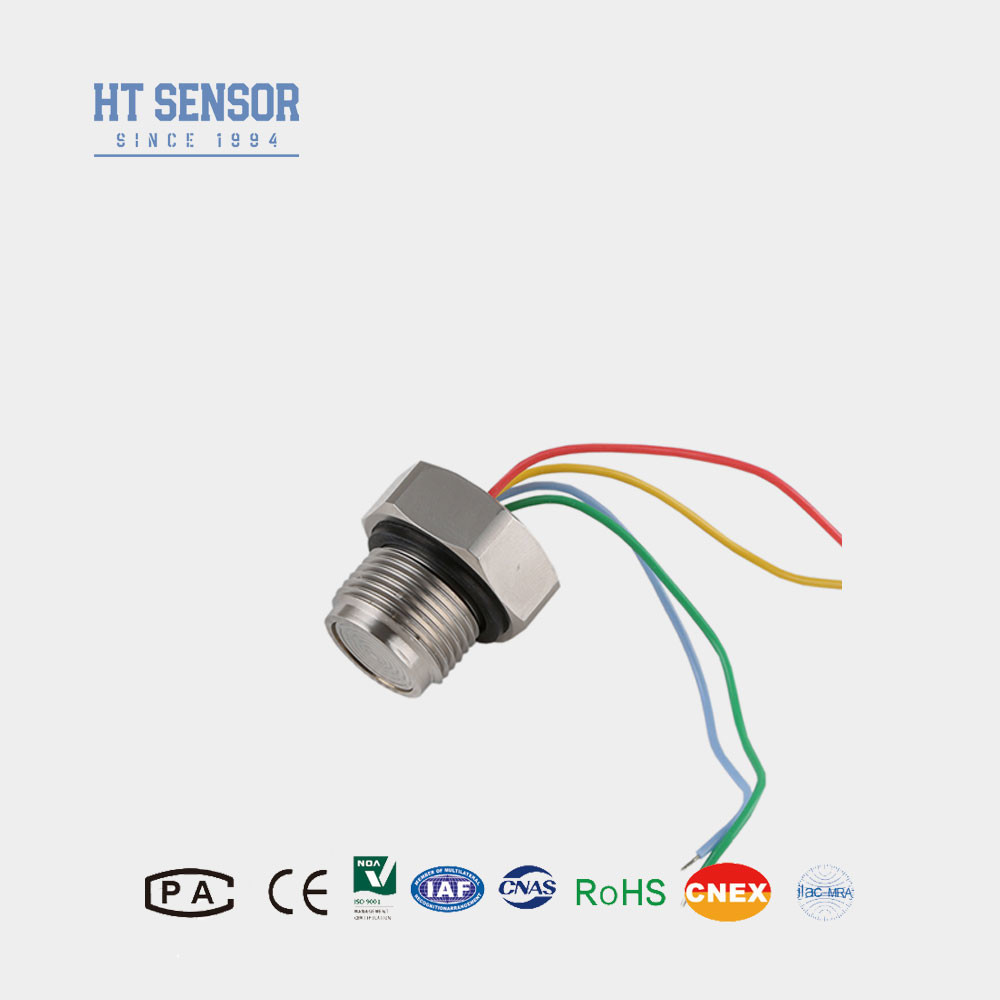

- Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparametermit einem Druckmessgerät aus Silizium: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG ist die Kommission verpflichtet, | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 55 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C | |||||
| Entwurf des Baus | |
| Abmessung |
|
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
- 1Bei der Montage ist auf die Koordinierung zwischen Kerngröße und Sendergehäuse zu achten, um die erforderliche Dichte zu erreichen.
- 2. bei der Montage der Schale, um die vertikale Ausrichtung und den gleichmäßigen Druck zu gewährleisten, um zu vermeiden, dass die Kompensationsplatte steckt oder beschädigt wird.
- 3Ist das Prüfmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel, so sind bei der Bestellung besondere Anweisungen vorzulegen.
- 4. Vermeiden Sie, das Sensordiaphragma mit der Hand oder mit scharfen Gegenständen zu drücken, um den Kern durch Verformung oder Lochung des Diaphragmas nicht zu beschädigen.
- 5. Halten Sie den Druck des Druckmessgerätes Kern Mund offen für die Atmosphäre, verhindern Wasser, Dampf oder ätzendes Medium in die negative Druckmessgerät Kernkammer.6. Wenn es einen Wechselspinn gibt, bitte nach dem Etikett auf dem eigentlichen Leiter zur Referenz.
| Unternehmen |
