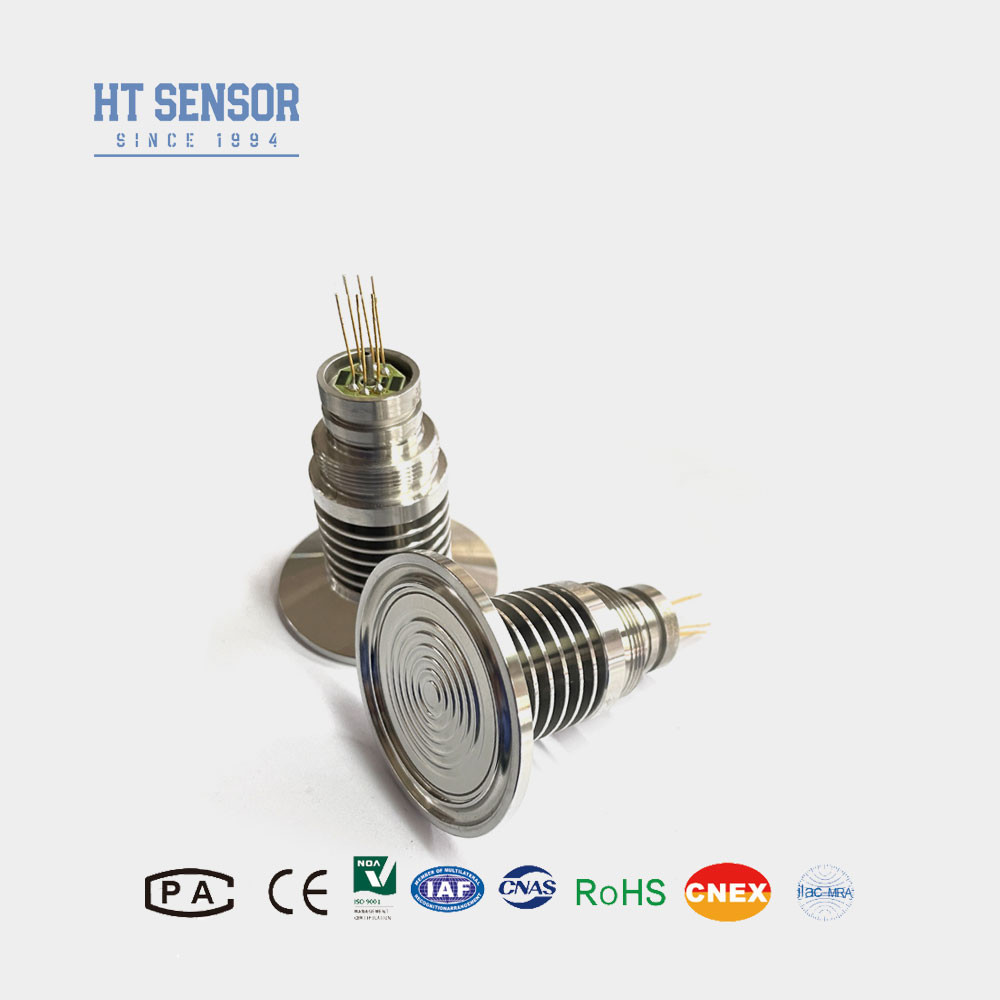

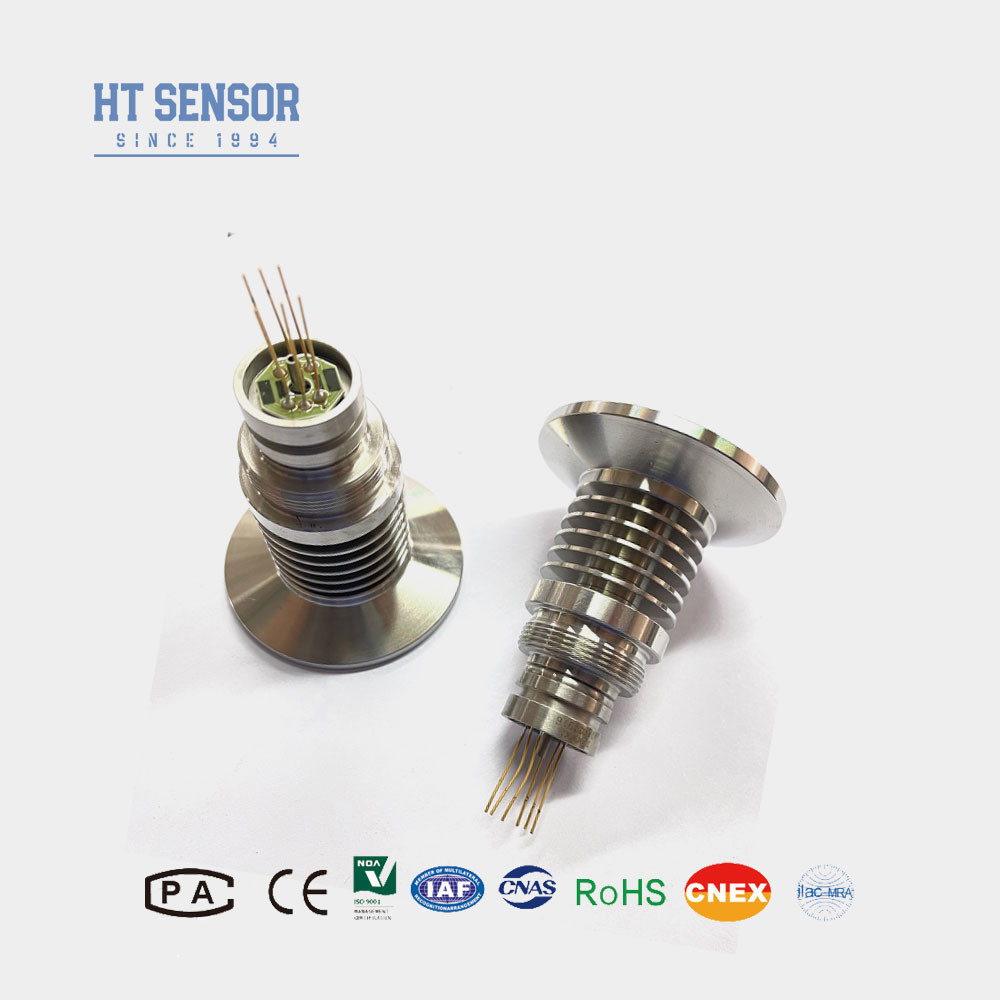

HT-IQT-B Hochtemperatur-Siliziumdrucksensor für die Lebensmittel- und Getränkeindustrie
Produktdetails
| Modell Nr.: | HT-IQT-B | Reichweite: | 0-35kpa bis 3,5Mpa |
|---|---|---|---|
| Typ der Verkabelung: | mit einer Breite von nicht mehr als 30 mm | Messmedium: | Luft und Flüssigkeit |
| Dia: | 50.4 mm | Ausgabe: | 100mv + 30mv |
| Leistung: | 1,5 mA | Typ: | Diffusioniertes Silizium-Drucksensor |
| Ausgangssignalart: | Analog | Material: | Edelstahl |
| Anpassung: | Verfügbar | Angepasste Anfrage | ||
| Hervorheben |
Hochtemperatur-Silizium-Drucksensor,HT-IQT-B Siliziumdrucksensor,Silikondrucksensor für die Getränkeindustrie |
||
Produktbeschreibung
HT-IQT-B Hochtemperatur-Siliziumdrucksensor für die Lebensmittel- und Getränkeindustrie
HT-IQT-B PiezoresistiveSiliziumDrucksensor
Einführung eines hochtemperaturdiffusierten Siliziumdrucksensors:
HT-IQT-B ist ein hochtemperaturdiffusioner Siliziumdrucksensor, mit einem Klemmdrucksensor, der eine Einweg-Silikonölfülltechnologie verwendet.Unhygienische und klebende Verstopfungen. mit einer Wärmeschwemmstruktur, geeignet für die Messung von Medien mit hoher Temperatur.
Wir haben eine ausgereifte Batch-Produktionslinie, kann die Produktionsleistung rechtzeitig und qualitativ abschließen.
Anwendungenmit einem Druckmessgerät aus hochtemperaturdiffusiertem Silicium:
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
- Lebensmittel- und Getränkeindustrie
- Industrieprozesssteuerung
- Pharmazeutika
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 2,5 KΩ~6 KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturschwere Drähte.
| Leistungsparametermit einem Druckmessgerät aus hochtemperaturdiffusiertem Silicium: | |||||
| Messbereich | Abmessung ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | 3500 KPaS | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 220 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5 mA @ 25°C | |||||
| Entwurf des Baus | |
| Abmessung |
|
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Unternehmen |
| FQA |
.
.
