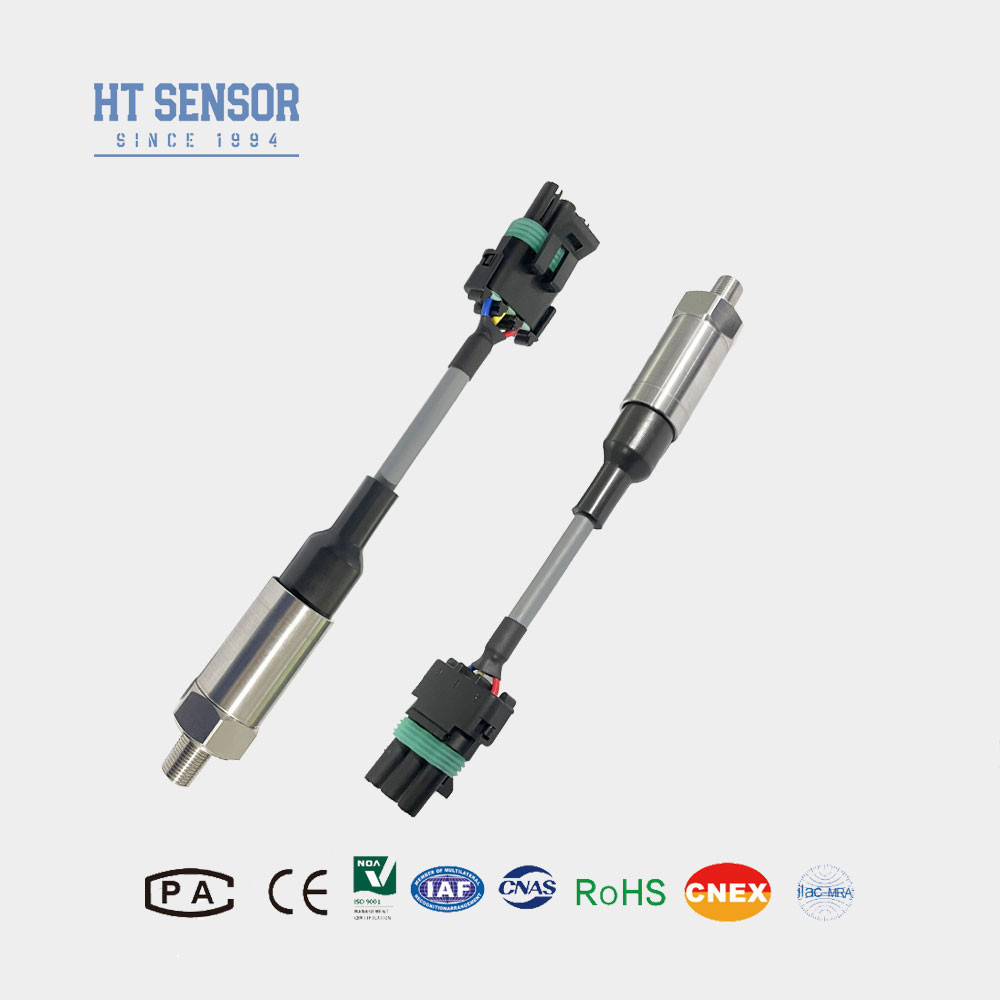

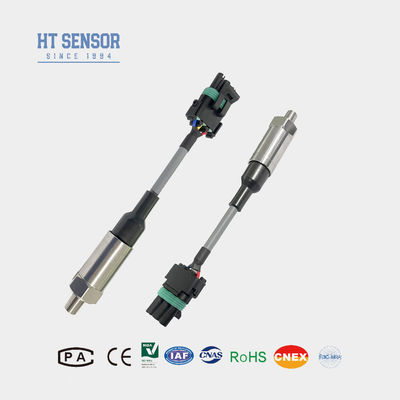

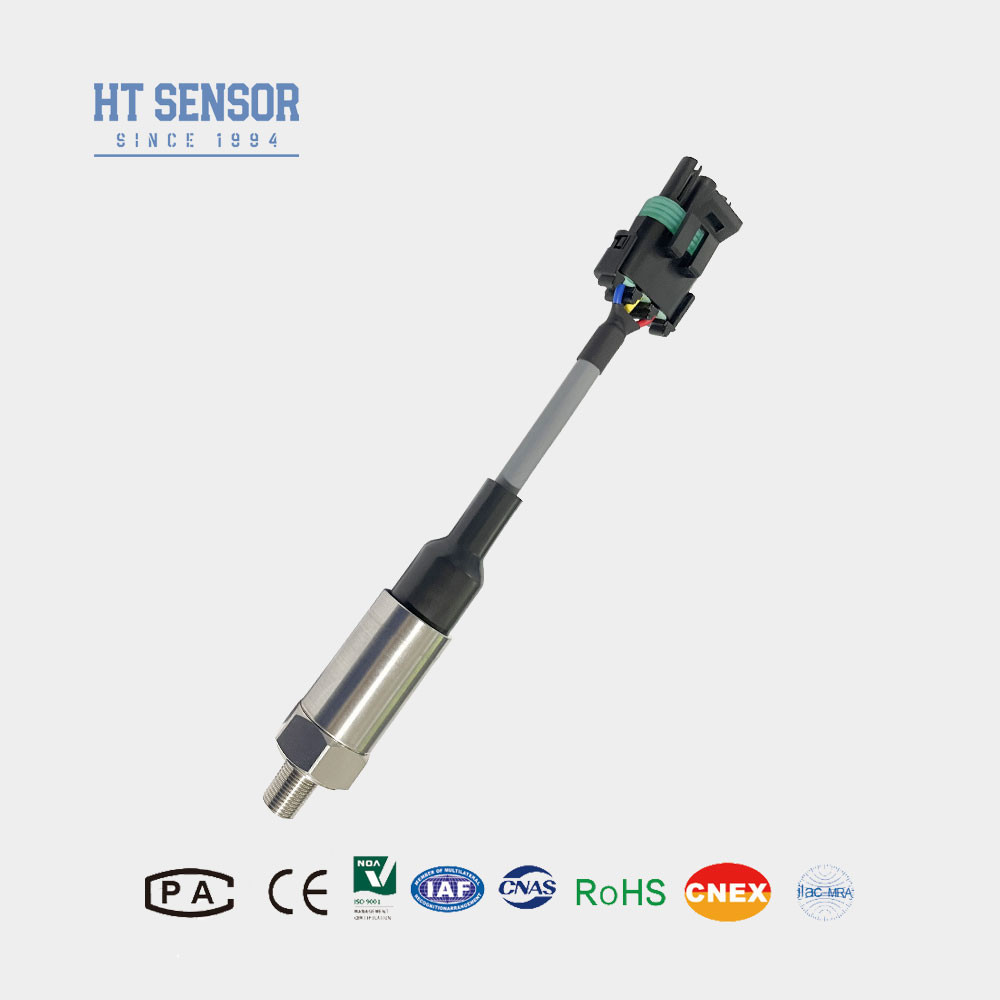

Der BP156 Small Industrial Pressure Sensor Transmitter ist ein kompakter Drucksensor.Es verwendet einen sehr zuverlässigen Silizium-Piezoresistiv-Drucksensor als empfindlichen Kern und liefert Standard-Industrialanwendungen und Netzwerksignale nach TemperaturkompensationEs verfügt über eine IP68-Wasserdichte Konstruktion.Spezielle Steckverbinder erleichtern die direkte Montage vor Ort.
Produktmerkmalemit einer Breite von mehr als 20 mmÜbertrager:
1Weite Messbereiche, Edelstahlkonstruktion.
2Kompaktes und leichtes Design.
3.Hohe Präzision, alles aus Edelstahl.
Anwendungenmit einer Breite von mehr als 20 mmÜbertrager:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. In industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet.
4. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparameter mit einer Breite von mehr als 20 mmÜbertrager: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| Auswahlbeispielemit einer Breite von mehr als 10 mm, |
| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
