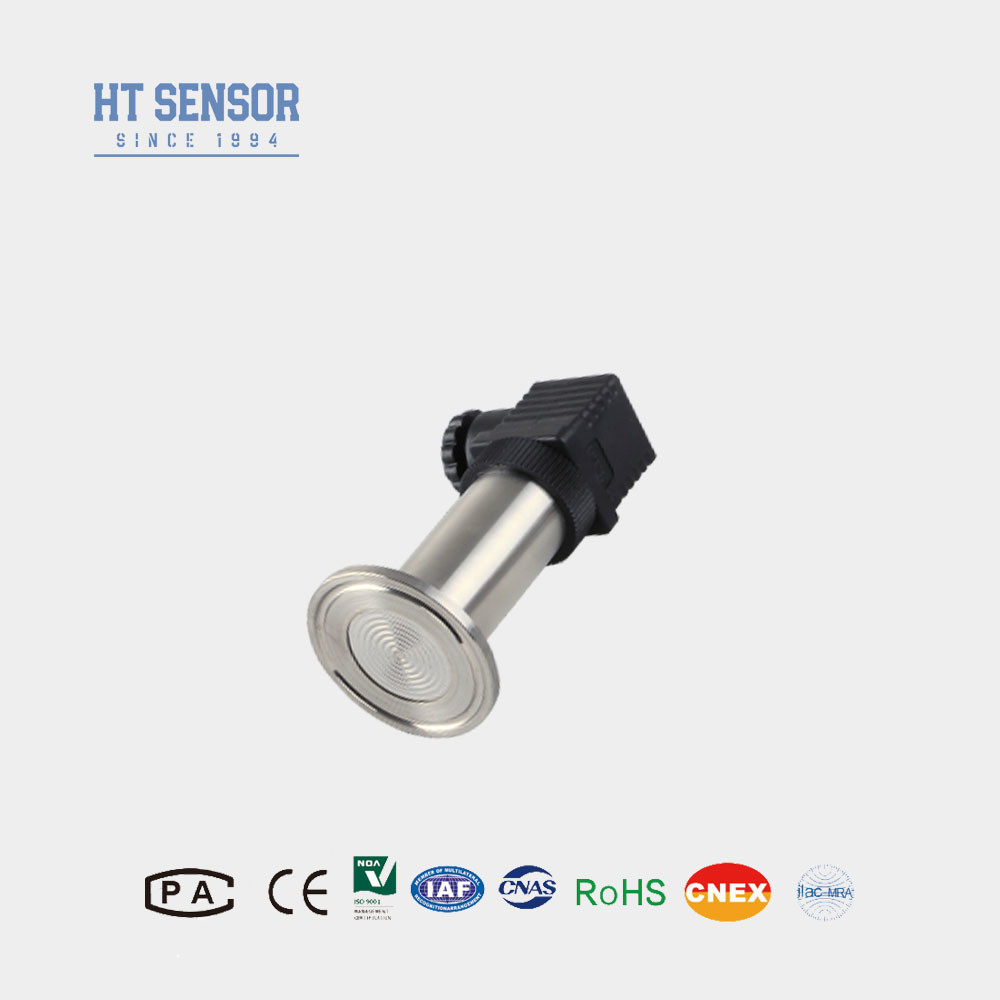

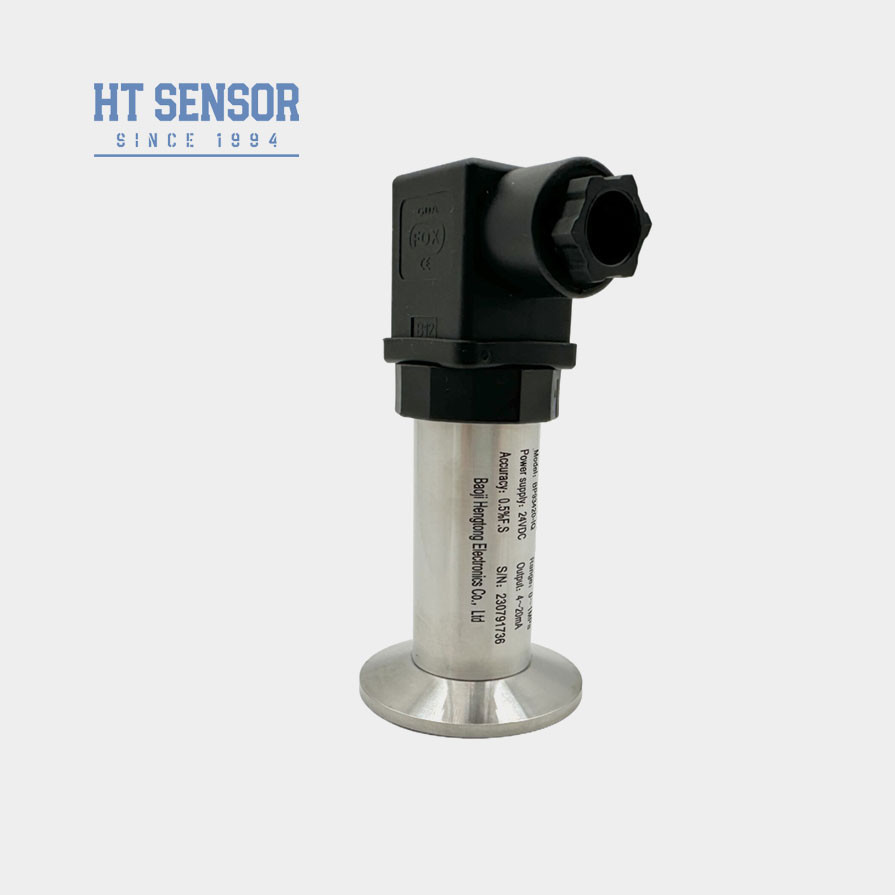

Hengtong BP93420-IQ Flush-Diaphragma-Drucksensor für Papier- und Chemieindustrie
Product Details
| Modell Nr.: | BP93420-IQ | Schutzbewertung: | IP65 |
|---|---|---|---|
| Gehäusematerial: | 316L | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Handelsmarke: | HT-Sensor | Ursprung: | Baoji, Shaanxi China |
| HS-Code: | 9026201090 | Typ: | Übertrager für Drucksensoren mit Durchspannung der Membran |
| Typ der Struktur: | Diffusioniertes Siliziumdrucktransmitter | Druckbereich: | - 100 Kpa... 0 Kpa ~ 35 Kpa...3.5MPa |
| Hervorheben |
Druckmessgerät für Papierflüssigkeitsdiaphragma,Hengtong Flush-Diaphragmendruckmessgerät,Chemische Industrie Flush-Diaphragma-Drucksensor |
||
Product Description
Hengtong BP93420-IQ Flush-Diaphragma-Drucksensor für Papier- und Chemieindustrie
BP93420-IQ Druckübertrager
Einführung eines Druckmessgeräts für die Spülzelle:
BP93420-IQ Spülzellendiaphragma-Drucksensor-Sender übernimmt einen Flachfilm-Klemm-Typ-Drucksender.Es verwendet eine geschweißte Dichtungsdiaphragma-Struktur, um direkten Kontakt zwischen Messdiaphragma und Drucktransmitterdichtungsmaterial zu vermeidenDaher bietet es eine zuverlässige Methode zur Druckmessung in ungewöhnlichen Medien und bei besonderen Anlässen.Die Schweißdichtungs-Isolierfilmvorrichtung verfügt über eine Vielzahl verschiedener Prozessverbindungsstrukturen und eignet sich für die Messung von hohen Viskosität und kristallinen MedienDie Produkte wurden in der Lebensmittelindustrie, im Gesundheitswesen, in der Papierindustrie und in anderen Industriezweigen weit verbreitet.
Produktmerkmalemit einem Druckmessgerät für die Spülzelle:
1Weiter Messbereich, 50,4 mm Klemmdruckoberfläche.
2- Mehrere Ausgangssignaloptionen.
3- Null- und Vollskalaverstellbar.
4- Hochpräzision, mehrere aseptische Prozessverbindungen.
Anwendungenmit einem Druckmessgerät für die Spülzelle:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
2. Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung.
3. in der Papier- und Chemieindustrie sowie für die Messung des Abwasserniveaus und des Druckes von Getränkedosen verwendet.
| Leistungsparametermit einem Druckmessgerät für die Spülzelle | |
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ 0,1%FS |
| Hysterese | ≤ 0,1%FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,2 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
| Bestelltipps |
2Bei der Bestellung ist zu beachten, daß Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für besondere Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen, bitte informieren Sie unsere Firma und geben Sie diese in der Bestellung an.
| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
