12-32VDC BPHT24-III Flush-Diaphragma-Drucksensor für industrielle Automatisierungsanlagen
Product Details
| Modell Nr.: | BPHT24-III | Reichweite: | 0-10kpa bis 35Mpa |
|---|---|---|---|
| Macht: | 12 bis 32 VDC | Ausgabe: | 4-20mA /0-10VDC und so weiter |
| Verbinden: | Der Schnitt:G1/2 1/2NPT oder M20*1.5 | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Typ: | Flush-Diaphragma-Druckmessgerät | Messmedium: | Flüssigkeit, Gas, Getränke und so weiter |
| Hervorheben |
BPHT24-III Flush-Diaphragma-Drucksensor,12-32VDC Flush-Diaphragma-Drucksensor |
||
Product Description

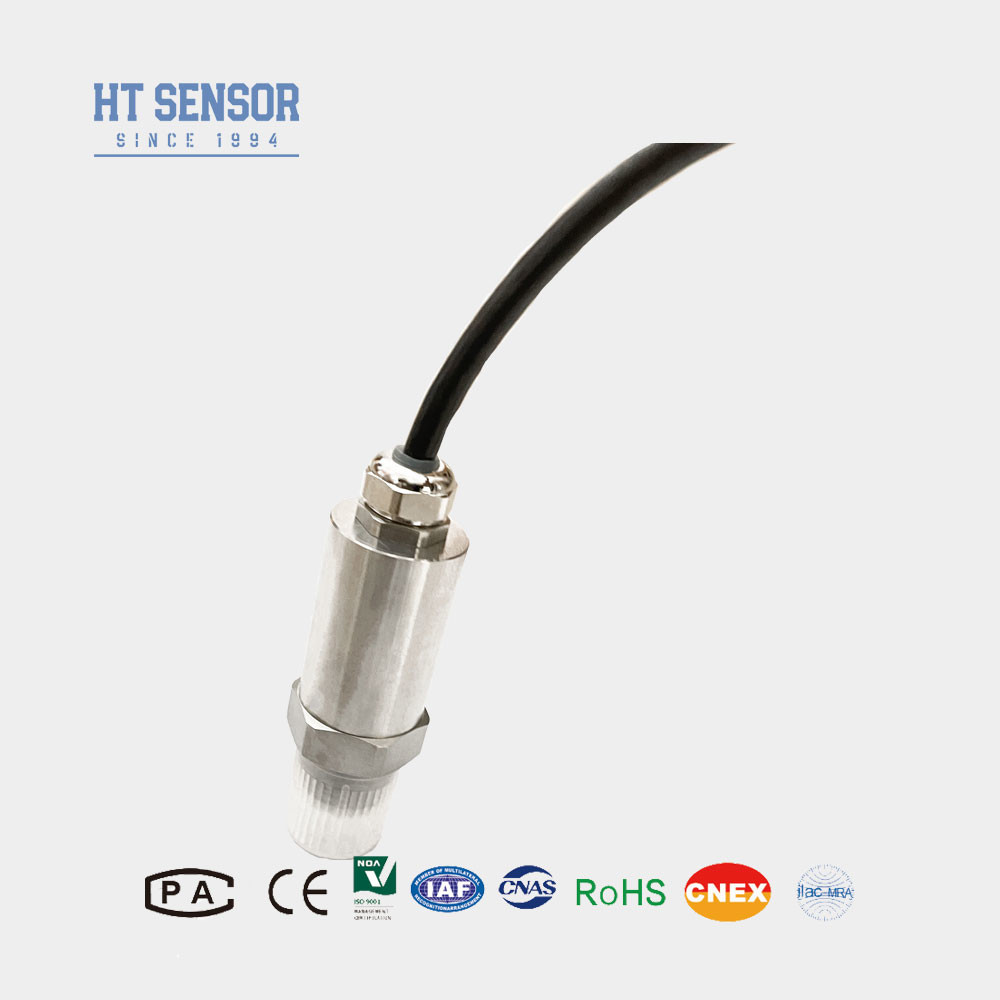

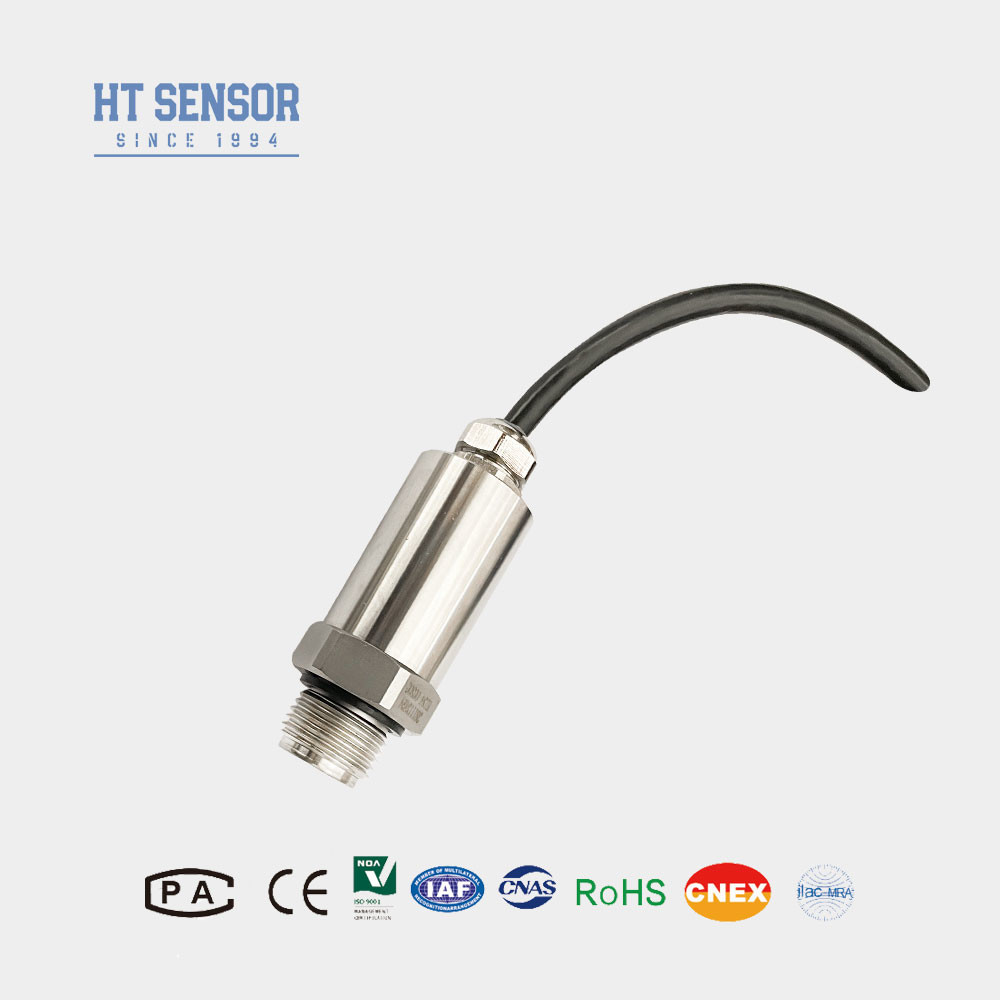

BPHT24-III Flush Diaphragma-Drucksensor für industrielle Automatisierungskontrollsysteme
BPHT24 Druckübertrager
Einführung des Druckmessgeräts der Spülzelle:
BPHT24 Spülzellendiaphragma-Drucksensor-Sender mit Gewindeflächenfolie ist ein häufig verwendeter Sensor in industriellen Automatisierungskontrollsystemen.Es kann Drucksignale in elektrische Signale umwandeln.. Sein Gewindebau macht die Installation sehr bequem, während die flache Filmstruktur stabilere Messergebnisse liefert.und andere Merkmale, und wird in verschiedenen Anwendungen zur Druckmessung eingesetzt.
Produktmerkmalemit einem Druckmessgerät für die Spülzelle:
1. Verschiedene Druckoberflächenoptionen
2.entworfen für hygienische Anwendungen zur Verhinderung von mittlerer Skalierung
3. Hohe Genauigkeit mit einer vollständig rostfreien Stahlstruktur
4Einfach zu reinigen.
Anwendungenmit einem Druckmessgerät für die Spülzelle:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
2Ideal für Umweltschutz und chemische Industrie.
3. in der Marine- und Luftfahrtindustrie eingesetzt.
4. Gut geeignet für den Einsatz in der medizinischen, biopharmazeutischen und Lebensmittelhygieneindustrie.
| Leistungsparametermit einem Druckmessgerät für die Spülzelle | |
| Messbereich | 0~35 Kpa...~20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,5 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Entwurf des Bausmit einem Druckmessgerät für die Spülzelle | |
| Abmessung | |
| Bestelltipps |
- Bitte stellen Sie vor der Auswahl sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
- Es ist zu beachten, dass explosionssichere Produkte bei der Bestellung nicht mit digitalen Display-Heads geliefert werden.
- Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf ist sicherzustellen, dass die Stromversorgung mindestens 20 VDC beträgt.
- Für einen zuverlässigen Betrieb wird empfohlen, Blitzschutzvorrichtungen im Feld zu installieren und die richtige Erdung des Produkts und der Stromversorgung zu gewährleisten.
- Der Nennbetriebstemperaturbereich des O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur unter -20°C ist ein EPDM-O-Ring zu wählen.
- Die Standardkabellänge beträgt 1,5 m und es gibt drei Kabelmaterialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial benötigen, bitte in der Reihenfolge angeben.
- Wenn besondere Anforderungen wie starke Schwingungen, sofortige Aufprallkraft oder starke elektromagnetische oder HF-Störungen bestehen, teilen Sie uns dies bitte mit und geben Sie dies in der Bestellung an.
| Bestellleitfadenmit einem Druckmessgerät für die Spülzelle | ||||||||
| BPHT24 | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IX. | Anzeige Drucktransmitter | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| T | Hochtemperaturbeständige Drucktransmitter | |||||||
| Messbereich | 0~35 Kpa...~20 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
