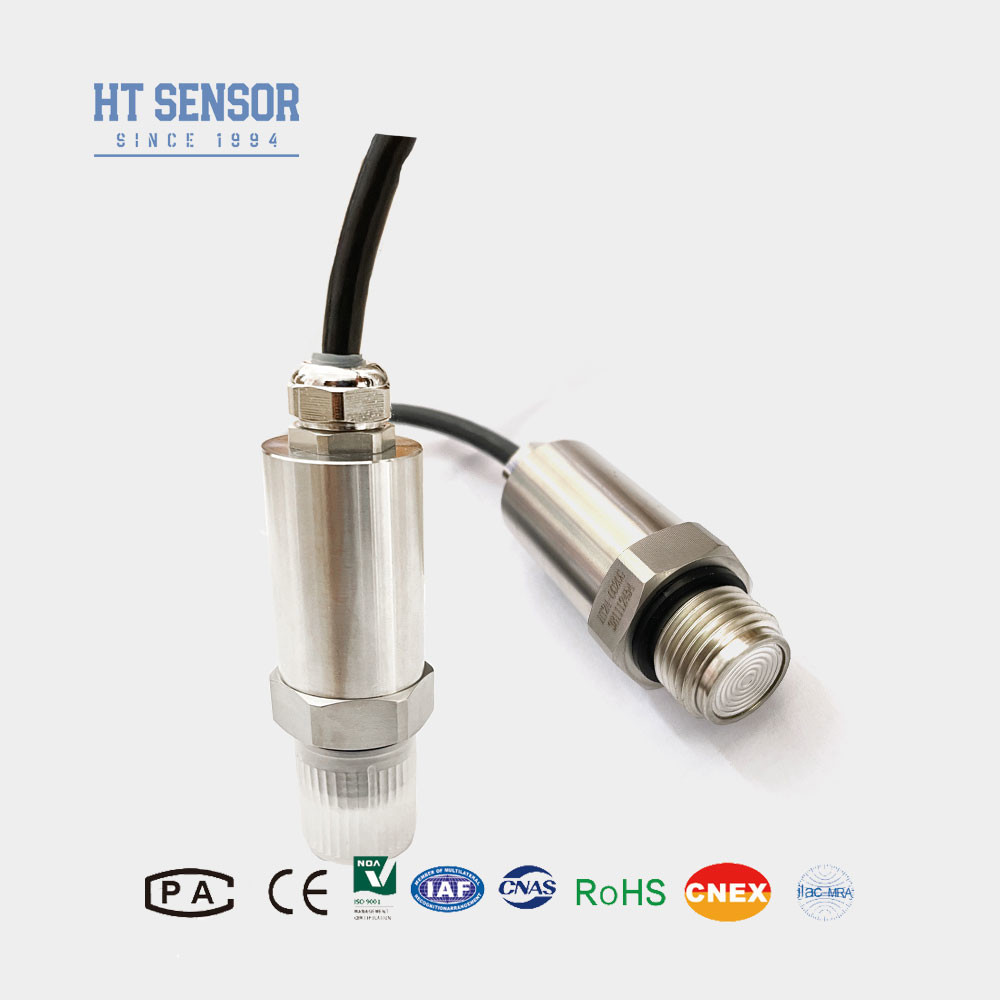

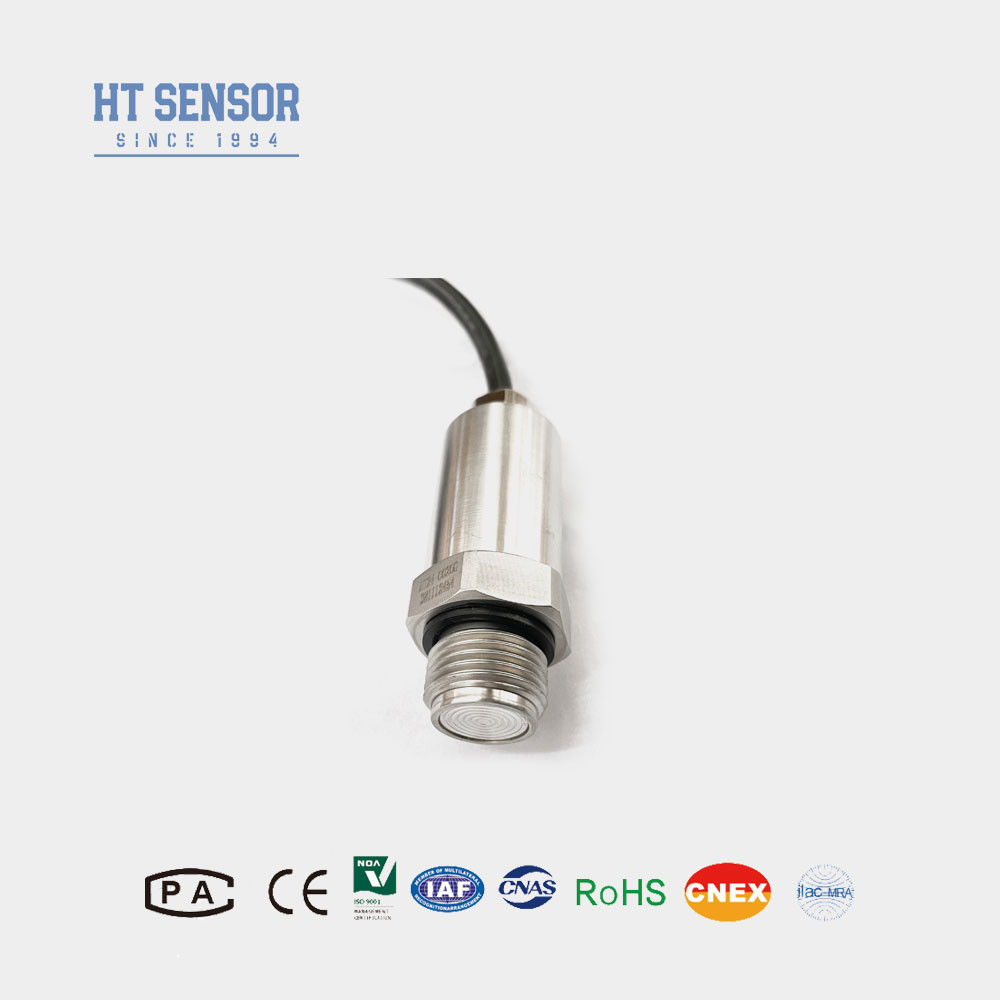

BPHT24-III Flush-Diaphragma-Drucksensor für Absolute und Versiegelte Drucktypen
Product Details
| Modell Nr.: | BPHT24 | Reichweite: | 0-10kpa bis 35Mpa |
|---|---|---|---|
| Leistung: | 5vdc /10-32vdc | Ausgabe: | 0.5-4.5VDC /4-20mA /0-10VDC und so weiter |
| Verbinden: | G1/2 1/2NPT oder M20*1.5 | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Typ: | Übertrager für Drucksensoren mit Durchspannung der Membran | Messmedium: | Flüssigkeit, Gas, Getränke und so weiter |
| Hervorheben |
BPHT24-III Flush-Diaphragmendruckmessgerät,Versiegelter Druckspulssensor für das Membran,Absolute Flush-Diagrammdruckmessgerät |
||
Product Description
BPHT24-III Drucksensor mit bündiger Membran für Manometer-, Absolut- und Relativdrucktypen
BPHT24 Drucktransmitter
Einführung des Drucksensors mit bündiger Membran:
Der BPHT24 Drucksensor mit bündiger Membran und Gewinde-Flachfilm ist ein häufig verwendeter Sensor in industriellen Automatisierungs- und Steuerungssystemen. Er kann Drucksignale in standardmäßige elektrische Signale umwandeln. Sein Gewindedesign macht die Installation sehr bequem, während die Flachfilmstruktur stabilere Messergebnisse liefert. Darüber hinaus verfügt dieser Sensor über hohe Genauigkeit, hohe Zuverlässigkeit und andere Eigenschaften und wird in verschiedenen Druckmessanwendungen eingesetzt.
Produktmerkmaledes Drucksensors mit bündiger Membran:
1. Verschiedene Druckanschlussoptionen.
2. Entwickelt für hygienische Anwendungen, um ein Anhaften des Mediums zu verhindern.
3. Hohe Genauigkeit mit einer vollständig rostfreien Stahlstruktur.
4. Leicht zu reinigen.
Anwendungendes Drucksensors mit bündiger Membran:
1. Geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
2. Ideal für Umwelt- und Chemieindustrie.
| Leistungsparameter des Drucksensors mit bündiger Membran | |
| Messbereich | 0~35Kpa…~20MPa |
| Druckart | Manometerdruck, Absolutdruck, Relativdruck |
| Überlast | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25ºC | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit & Hysterese | 0,02 % F.S (typ.) 0,05 % F.S (max.) |
| Langzeitstabilität | ±0,1 % F.S/Jahr (typ.) ±0,2 % F.S/Jahr (max.) |
| Temperaturdrift des Nullpunkts | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Temperaturdrift über den gesamten Messbereich | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70ºC (≤10 MPa, anpassbar) |
| Betriebstemperatur | -20ºC~80ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100 MΩ 100 VDC |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,5 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
| 4~20mA | 12~30VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3,6~30V / Batterie | 4 Draht |
| Konstruktionsübersicht des Drucksensors mit bündiger Membran | |
| Abmessung | |
| Bestellübersicht des Drucksensors mit bündiger Membran | ||||||||
| BPHT24 | Drucktransmitter | |||||||
| Code | Konstruktionsübersicht | |||||||
| IX | Drucktransmitter mit Anzeige | IIC/III | Industriell allgemein/Drucktransmitter mit Anzeige | |||||
| T | Hochtemperaturfester Drucktransmitter | |||||||
| Messbereich | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa oder MPa | X: Gibt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Sonstige | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Sonstige | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7-Stecker | |||||||
| B3 | Abgedichteter Kabelausgang | |||||||
| B4 | Industriegehäuse 2088 | |||||||
| B5 | Industriegehäuse 2088 mit Anzeige | |||||||
| B6 | Sonstige | |||||||
| Code | Druckart | |||||||
| G | Manometerdruck | |||||||
| A | Absolutdruck | |||||||
| S | Relativdruck | |||||||
