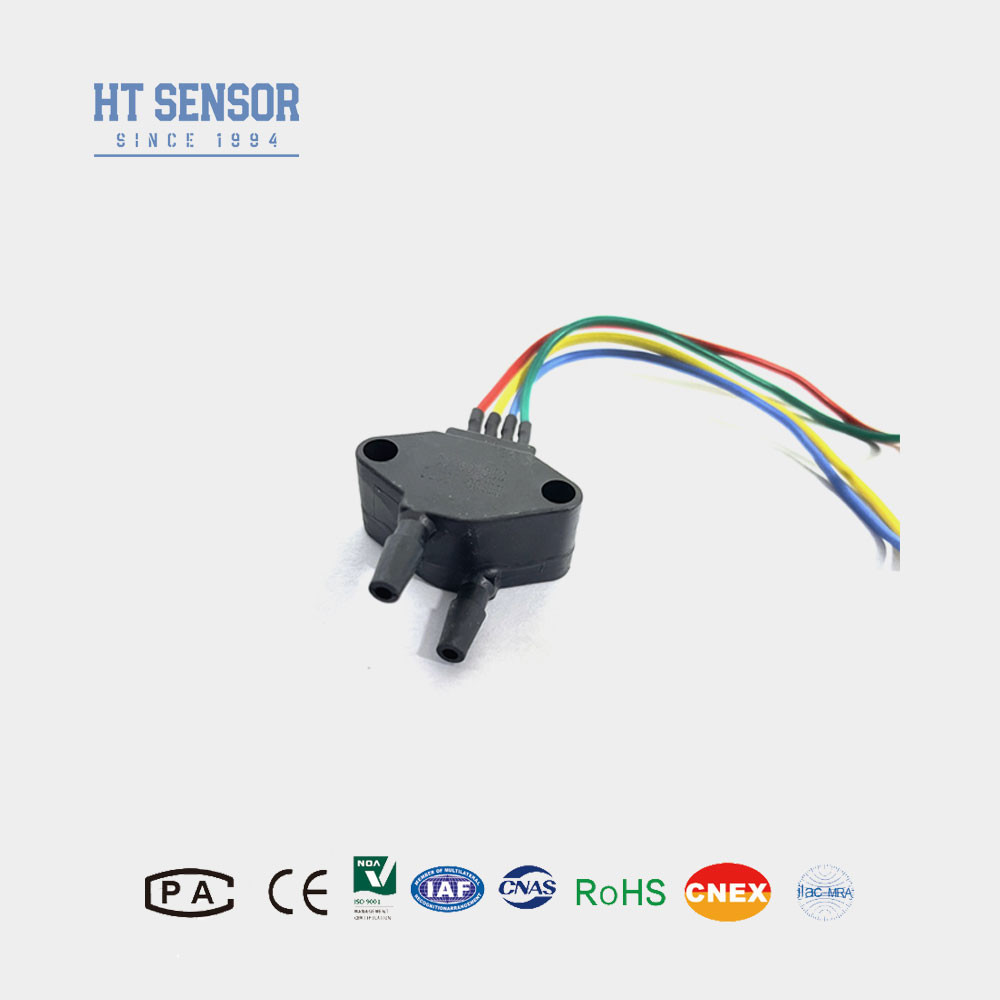

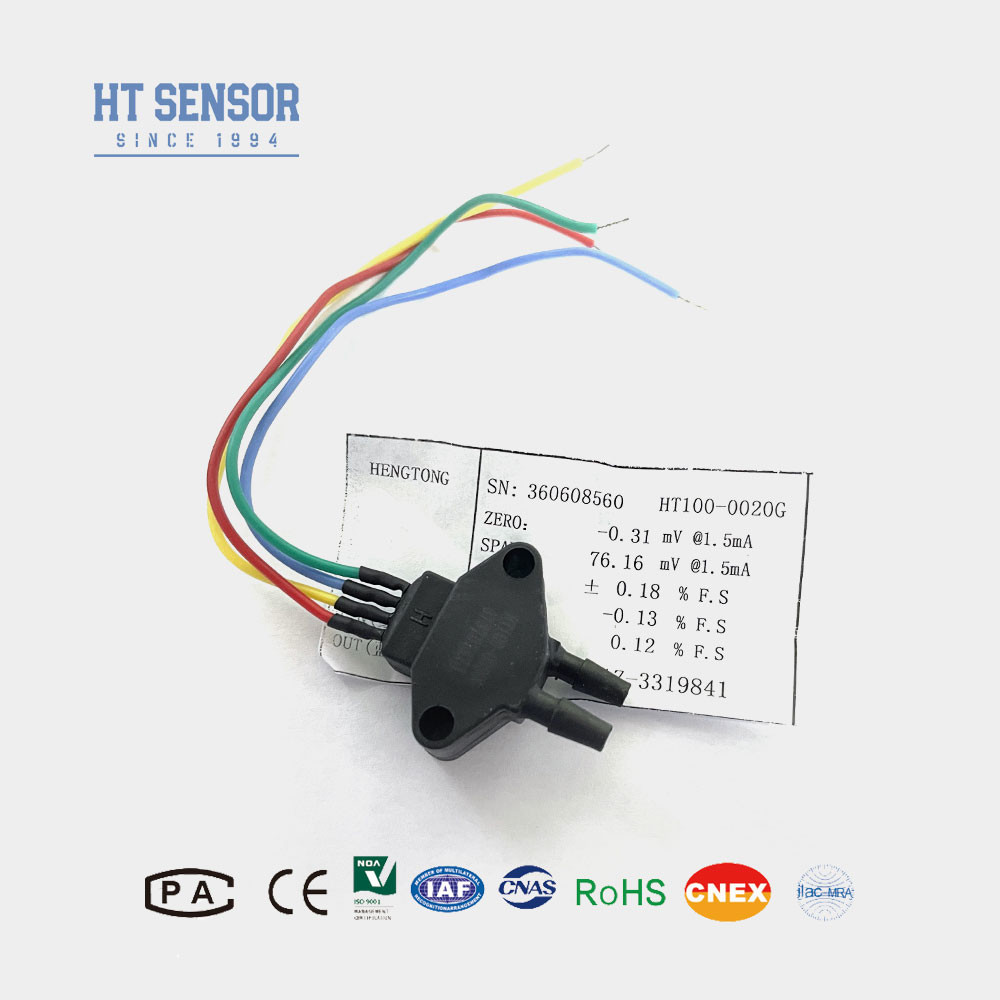

BP101 Silizium-piezoresistiver Drucksensor

Einführung des Differenzdruck-Transmitters:

Der BP101 Silizium-piezoresistive Differenzdrucksensor ist eine Art von diffundiertem Siliziumelement mit hoher Stabilität. Es ist ein kompakter Differenzdrucksensor, der speziell für Differenzdrücke im kleinen Bereich entwickelt wurde und eine bemerkenswerte Wirkung bei der Messung von geringem Gasdruck hat. Er ist bekannt für seine ausgezeichnete Zuverlässigkeit, Wiederholbarkeit und Stabilität und eignet sich ideal für die genaue Gasdruckmessung.

Produktmerkmale des Differenzdruck-Transmitters:

• Großer Messbereich, 0~10KPa~200kpa.
• Hohe Zuverlässigkeit und ausgezeichnete Stabilität.
• Luft- und Raumfahrtanwendungen.

Anwendungen des Differenzdruck-Transmitters:

• Messung von trockenen, nicht korrosiven Gasdrücken.
• Pneumatische Steuerungssysteme.
• Biomedizinische Technik für medizinische Anwendungen.
• HLK-Steuerung (Heizung, Lüftung und Klimatechnik).
• Luft- und Raumfahrttests für luftfahrtbezogene Zwecke.

Elektrische Leistung des Differenzdruck-Transmitters:

• Stromversorgung: 5V DC
• Ausgang: 0,5-4,5VDC

• Leistungsparameter
  Messbereich	0-10KPa,0~~~200KPa
  Druckart	Differenzdruck
  Statischer Druck	2-fache des Nennbereichs
  Überlast	≤ 1,5-fache des Nennbereichs
  Genauigkeit @ 25℃	±0,5 % (typisch), ±1 % (maximal)
  Nullpunkt-Temperaturdrift	±2,5 % F.S./℃ (typisch) ±3 % F.S./℃ (maximal)
  Span-Temperaturdrift	±2,5 % F.S./℃ (typisch) ±3 % F.S./℃ (maximal)
  Kompensationstemperatur	0-50℃
  Betriebstemperatur	-20℃~80℃
  Lagertemperatur	-40℃~100℃
  Gehäusematerial	Kunststoff
  Druckanschluss	φ5 Luftdüse oder anpassbar
  Schutzart	IP65

Bestellhinweise des Differenzdruck-Transmitters
1. Achten Sie bei der Montage auf die Passung zwischen der Kerngröße und dem Transmittergehäuse, um die erforderliche Luftdichtheit zu erreichen.
2. Achten Sie bei der Montage des Gehäuses auf eine vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
3. Wenn das gemessene Medium nicht mit der Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen zu geben.
4. Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Verformung oder Durchstechen der Membran zu vermeiden.
