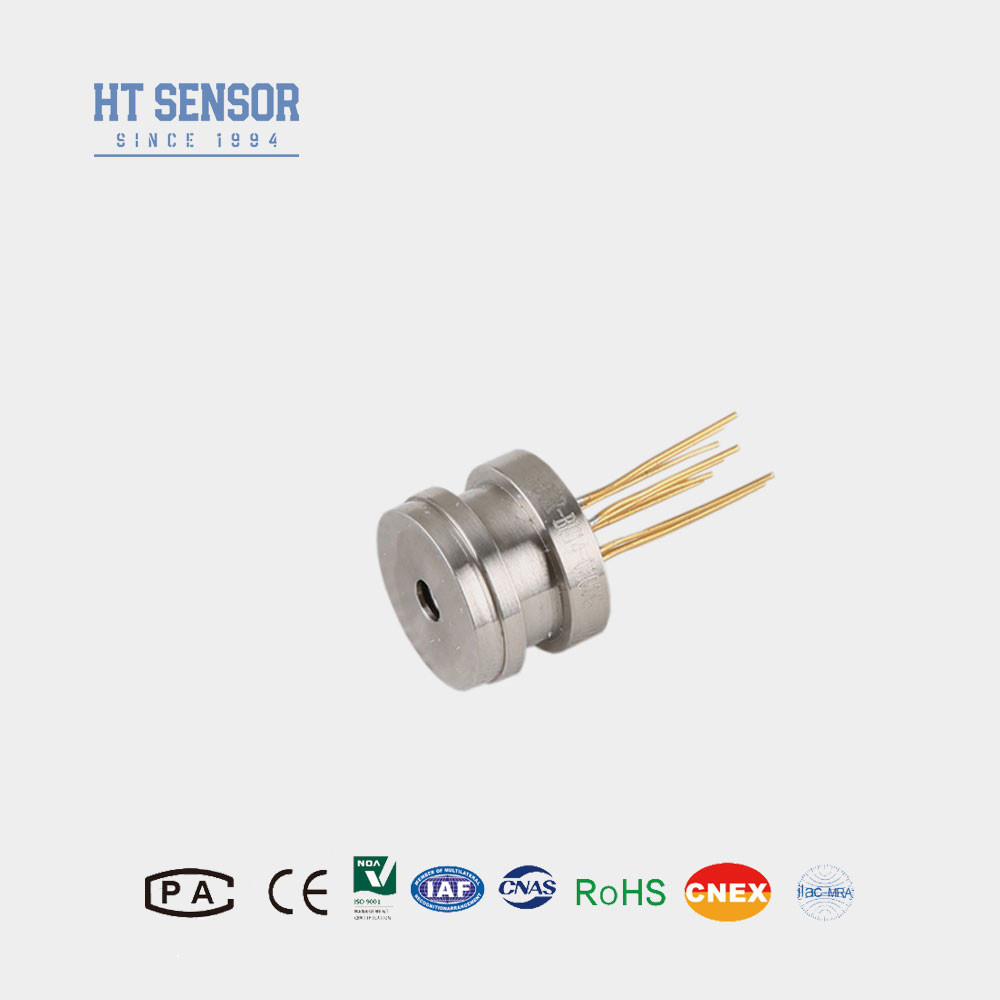

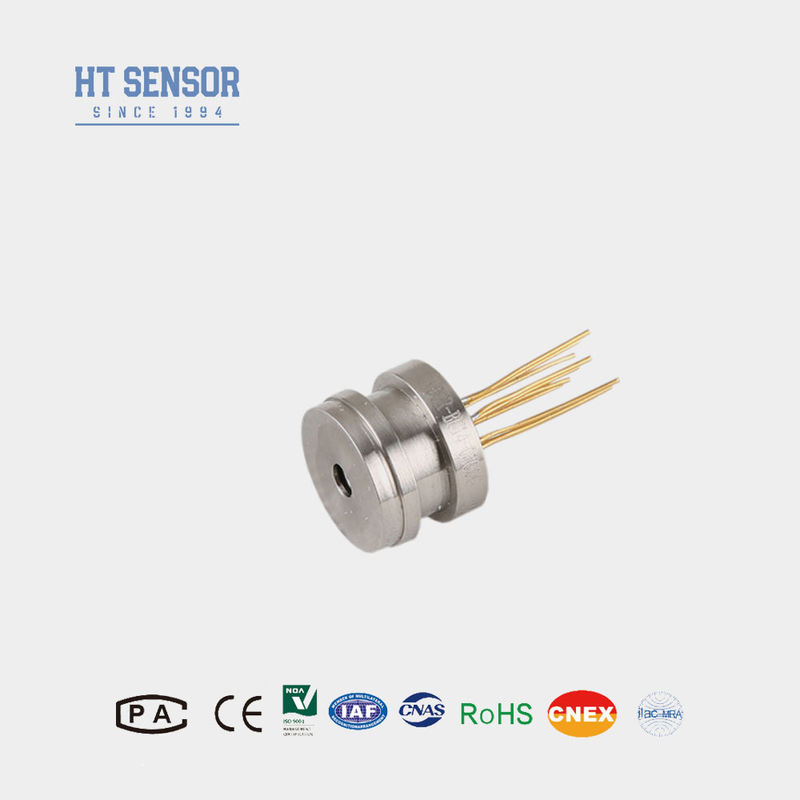

HT13V Mini-Silizium-Drucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten
Product Details
| Modell Nr.: | HT13V | Typ der Verkabelung: | Mit vier Drähten |
|---|---|---|---|
| Reichweite: | 0-350kpa bis 35mpa | Liefern: | 5-10VDC |
| Schlüsselwörter: | Mini-Sensor | Transportpaket: | KARTON |
| Warenzeichen: | HengTong | Herkunft: | Baoji China |
| Ausgangssignalart: | Analogtyp mv-Signal | Material: | Edelstahl |
| Hervorheben |
HT13V Mini-Silizium-Drucksensor,Nicht korrosiver Siliziumdrucksensor,Flüssiges Silizium-Drucksensor 5-10VDC |
||
Product Description
HT13V Mini-Silizium-Drucksensor zur Messung des Drucks nicht korrosiver Gase und Flüssigkeiten
HT13V Siliziumpiezoresistiver Drucksensor
Einführung eines Mini-Silizium-Drucksensors:
HT13V ist ein Silizium-Drucksensor mit international fortgeschrittener hoher Stabilität, hoher Präzision Silizium-Druck-Chip, Spannung optimiert Design der gesinterten Basis, durch SMT, Golddraht Bindung,Schweißen mit Zwerchfläche, hohe Vakuumöl-Injektion, Druck-Zyklus Belastungsentlastung, hohe Temperaturalterung, Temperaturkompensation und andere Prozesse, die Produktstabilität ist ausgezeichnet, ausgezeichnete Leistung.
Die Gesamtgröße ist miniaturisiert, um den Konstruktionsanforderungen der Gesamtgröße des Benutzers gerecht zu werden.
Produktmerkmalemit einer Breite von mehr als 10 mm,:
- Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
- Breiter Messbereich 0~350KPa~60MpaS
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Konstante Spannungsversorgung
Anwendungenmit einer Breite von mehr als 10 mm,:
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
- Kompaktes Design, ideal für Anwendungen mit begrenztem Raum
- Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks
- Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet
Elektrische Leistungmit einer Breite von mehr als 10 mm,:
- Stromversorgung: ≤10VDC (5-10VDC)
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ

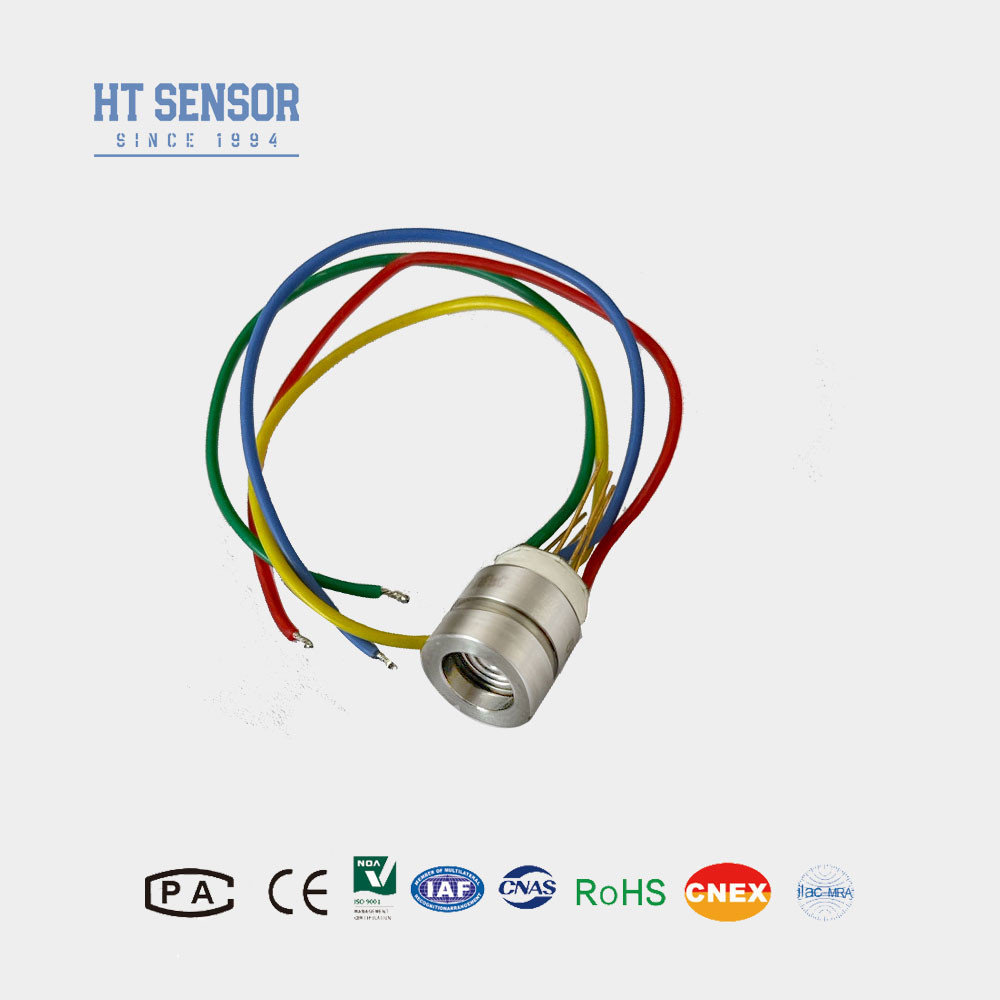

- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparametermit einer Breite von mehr als 10 mm,: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG ist die Kommission zu prüfen, ob die in Absatz 1 genannten Vorschriften erfüllt sind. | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 15 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC | |||||
| Entwurf des Bausmit einer Breite von mehr als 10 mm, | |
| Typ 1 | |
| Typ 2 | |
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
Luftbedarf Dichtheit
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
