Name: 70KPa~70MPa Siliziumdrucksensor Piezoresistiver Drucksensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT19V
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT19V	Typ des Gewinns:	Nein
Typ der Verkabelung:	Mit vier Drähten	Messmedium:	Gas und Flüssigkeit
Reichweite:	0-10kpa bis 60mpa	Ausgabe:	mV
Druckart:	G/A/S	Versorgung:	5-10VDC
HS-Code:	9026209090	Versorgungsmaterial-Fähigkeit:	20000 Stück/Monat
Typ:	Piezoresistiver Drucksensor	Material:	Edelstahl
Anpassung:	Verfügbar OEM und ODM
Hervorheben:	70 MPa Siliziumdrucksensor , Piezoresistiver Siliziumdrucksensor , 70 KPa Siliziumdrucksensor

Produkt-Beschreibung

HT19V piezoresistiver Siliziumdrucksensor

Einführung eines Siliziumdrucksensors:

Der Kern des HT19-Piezoresistiven Silikondrucksensors besteht aus einem hochstabilen diffusen Siliziumelement.mit einem Druckmessgerät aus piezoresistivem Silizium, in einem Gehäuse aus rostfreiem Stahl mit einem Durchmesser von 316 LDie HT26-Kompensation wird in einem schweißbaren Paket angeboten oder mit einer Vielzahl von Gewindefittings wie 1/4 und 1/8NPT, 1/4BSP sowie kundenspezifischen Prozessfittings.
ProduktmerkmalevonPiezoresistiver Siliziumdrucksensor
• mit O-Ring-Dichtung montiert
• Edelstahlbefeuchtete Oberflächen
• Verstärkt
• ASIC-kalibriert
• Absolute, versiegelte Messung
• Option für Kabel
• Analog-Ausgabe
• SENT Ausgabe Optional (kontaktieren Sie die Fabrik für Details)

Anwendungenmit einem Druckmessgerät aus Silizium:

1. geeignet zur Messung des Korrosionsgas- und Flüssigkeitsdrucks, kompatibel mit 316 l Edelstahl
2. in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks verwendet.
3. Häufig in Kühlsystemen und Luftkompressordruckmessungen verwendet.

Elektrische Leistungmit einem Druckmessgerät aus Silizium:

1.Stromversorgung: ≤10VDC

2.Ausgangsspannung im allgemeinen Modus: 50% des Eingangs (typisch)

3.Eingangsimpedanz: 4KΩ~20KΩ

4.Ausgangsimpedanz:2.5KΩ~6KΩ

5Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel

Leistungsparametermit einem Druckmessgerät aus SiliziumDie Kommission
Messbereich		Abmessung ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme.
		Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen.
		Typ		Maximal	Einheit
Nichtlinearität		±0.15		±0.3	% F.S.
Wiederholbarkeit		0.05		0.1	% F.S.
Hysterese		0.05		0.1	% F.S.
Null Offset-Ausgabe		0 ± 1		0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1		± 25	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50			oC
	≥ 35 kPa	0 bis 70			oC
Betriebstemperatur		- 20 bis 80			oC
Speichertemperatur		-40 bis 125			oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %			F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 28 g
Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC

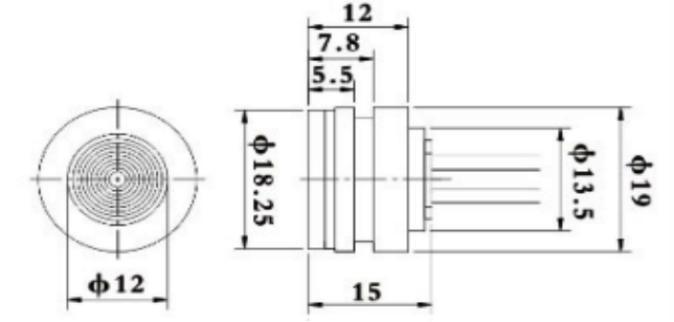

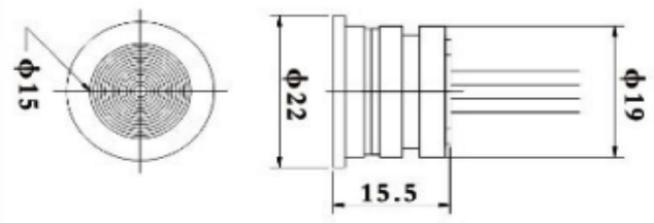

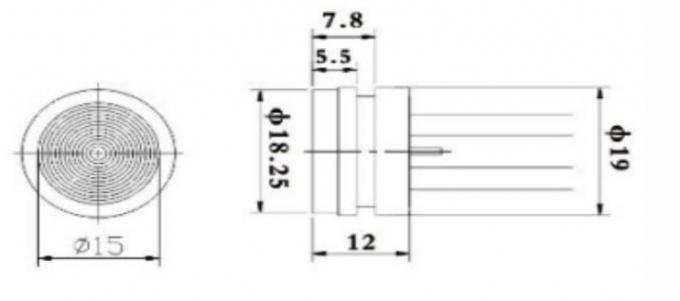

Entwurf des Bausmit einem Druckmessgerät aus Silizium
< 3,5 MPaS
≥ 3,5 MPaS < 40 MPaS
≥ 40 MPaS

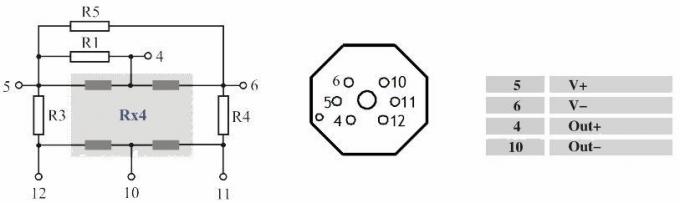

Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium

19mm 10VDC Powered Mems Silicon Piezoeletric Pressure Sensor for Air and Liquid

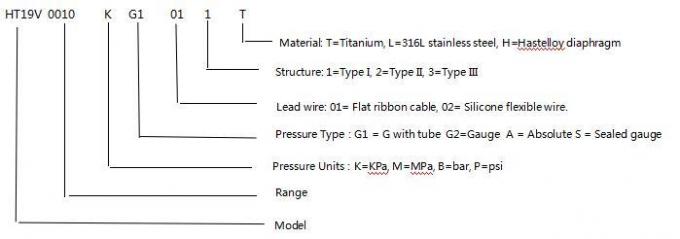

Auswahlbeispiele

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT Sensor
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT19V

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
