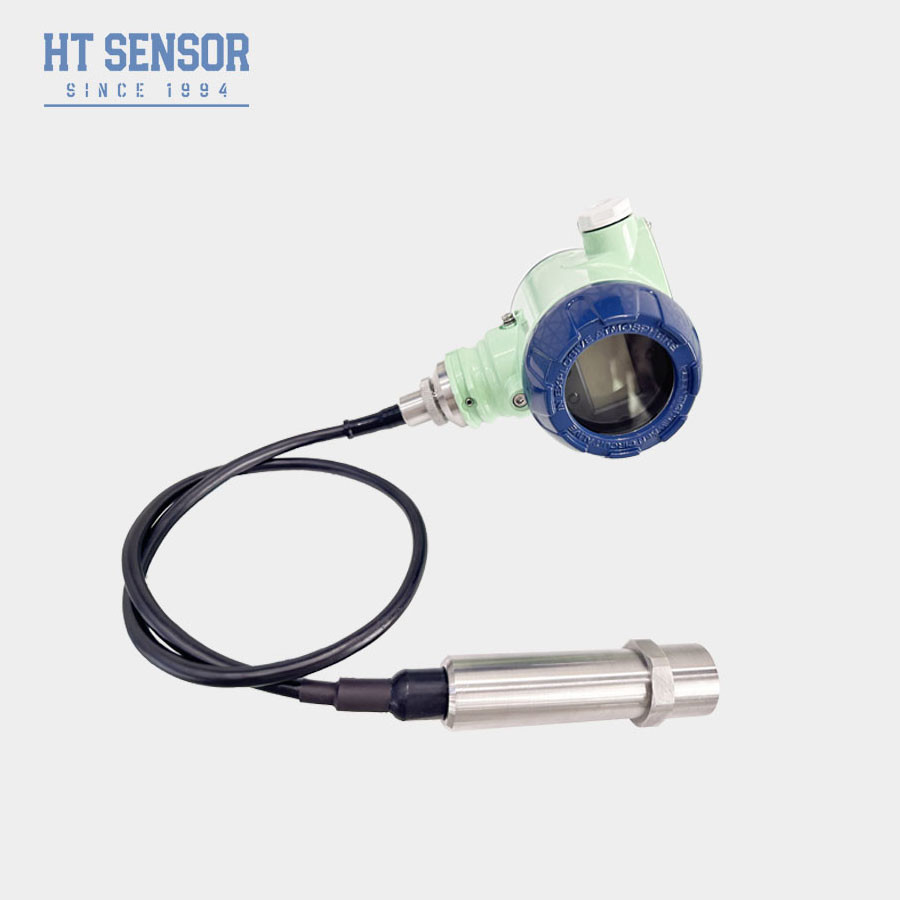

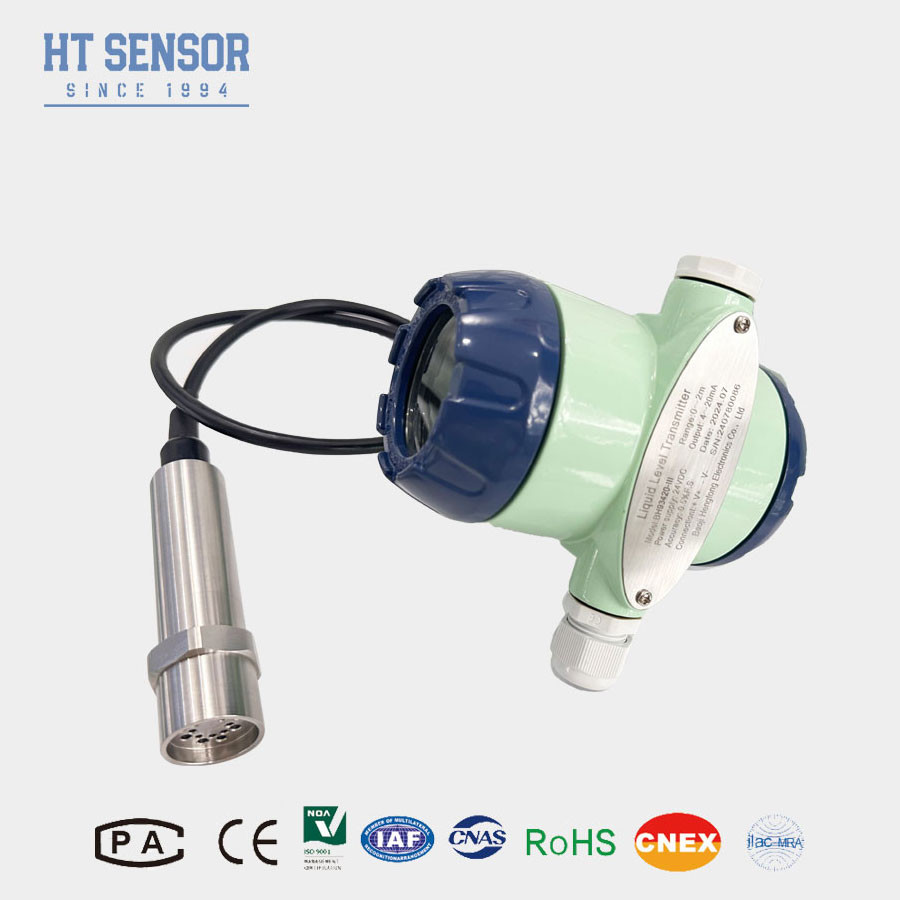

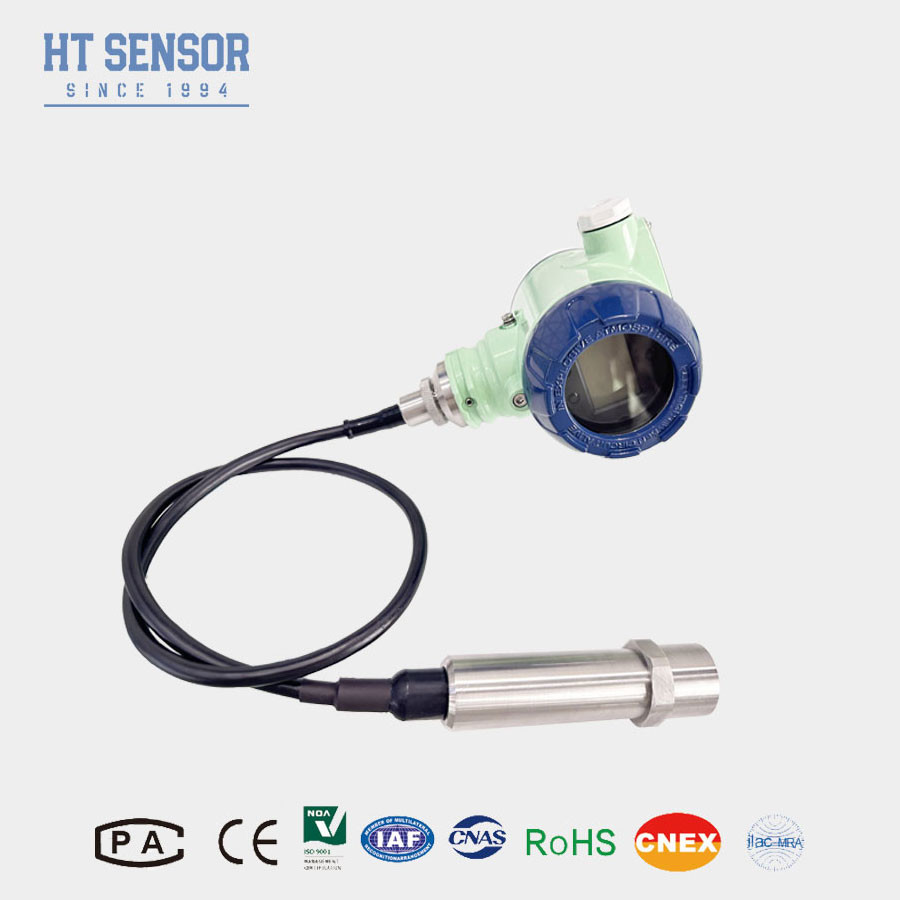

BH93420-III Wasserflüssigkeitsspiegelsender Oem Rs485 Unterwasserdrucksensor
Product Details
| Modell Nr.: | BH93420-III | IP-Bewertung: | IP68 |
|---|---|---|---|
| Maßgeschneidert: | Nicht maßgeschneidert | Kabel: | PE, PU, PTFE |
| Genauigkeit: | 00,25%, 0,5% | Material für Zwerchflächen: | 316L Edelstahl |
| Nettogewichtet: | 00,3 kg | Transportpaket: | Ausgestopft |
| Handelsmarke: | HT-Sensor | Ursprung: | Shaan Xi |
| HS-Code: | 90261000 | Versorgungsmaterial-Fähigkeit: | 2000 Stück/MONAT |
| Ausgangssignalart: | Analogtyp | Probeart: | Probeart |
| Hervorheben |
OEM Wasserflüssigkeits-Level-Transmitter,Rs485 Wasserflüssigkeits-Level-Transmitter |
||
Product Description
BH93420-III OEM WATERLEVEL-Druckübertrager zur WATERDruckmessung
Einführung des Wasserstandsübertragers:
BH93420-IIIDer piezoresistive Wasserspiegeltransmitter verwendet das piezoresistive Sensorprinzip zur Bestimmung der Flüssigkeitshöhe durch Messung der Druckwirkung des Mediums auf den Sensor.Wenn die Flüssigkeitshöhe steigtDer Druck des Mediums auf den Sensor steigt, wodurch sich der Widerstandswert des Sensors ändert.Der piezoresistive Flüssigkeitspegelsender wandelt ihn in eine elektrische Signalleistung um, die mit der Flüssigkeitspegelhöhe in Verbindung steht, indem er die Änderung des Widerstandswerts des Sensors misstDer Sender kann die Flüssigkeitshöhe entsprechend der linearen Beziehung zwischen Druck und Widerstand genau berechnen.
- Split-Type-Konstruktion, die die Verkabelung und Kalibrierung vor Ort erleichtert
- LED-Display
- Explosionssicherheit: ExiaIICT6
- Hoher Schutz: IP68
- Kabel: PE, PU.PTFE
Anwendungen:
1. weit verbreitet in der Überwachung und Kontrolle von Lagertanks, Tankschränken, Rohrleitungen und anderen Behältern.
2Es kann in Flüssigkeitsspeicher- und Transportsystemen in der Erdöl-, Chemie-, Pharma- und anderen Industrie eingesetzt werden, um sicherzustellen, dass der Flüssigkeitsgehalt innerhalb eines sicheren Bereichs liegt.
3Der Piezoresistenz-Flüssigkeitspegelsender kann in Wasserbehandlungsgeräten verwendet werden, um den Flüssigkeitspegel von Wassertanks, Pools usw. zu überwachen, um eine automatische Steuerung zu erreichen.
4Es eignet sich für die Konservierungs-, Füll- und andere Verfahren in der Lebensmittelindustrie, um sicherzustellen, dass der Flüssigkeitsgehalt des Produkts der Norm entspricht.
5. Der piezoresistive Spannungsübertrager kann für die Umweltüberwachung verwendet werden, z. B. für die Spannungsüberwachung von Flüssen, Seen und anderen Gewässern.
6Es kann in Schiffen und Offshore-Engineering verwendet werden, um den Flüssigkeitsgehalt von Schiffskraftstofftanks, Kabinen usw. zu überwachen.
|
Leistungsparameter: |
|
| Messbereich | 0~10m...400mH2O |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 2X Nennbereich |
| Genauigkeit @ 25oC | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | ± 0,15% F.S./Jahr (max.) |
| Nulltemperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Span-Temperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Kompensationstemperatur | 0 bis 50 °C (0-1 m) . 0-2 m); 0-70 °C |
| Betriebstemperatur | -20 bis 80 °C |
| Speichertemperatur | -30 bis 100 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Schock | 100 g |
| Wohnmaterial | aus gegossenem Aluminium |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | >= 100MΩ@100VDC |
| Explosionssicherheit | ExiaIICT6 |
| Schutzbewertung | IP68 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~1,5 kg (ohne Kabel) |
| Kabelmaterial | Polyethylen-, Polyurethan- und PTFE-Kabel |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 15 bis 30 VDC | 2/3/4 Draht |
| RS485-Kommunikationsprotokoll | 4 Draht |
|
Konstruktion: |
|
Elektrische Verbindung: |
|
Auswahlbeispiele: |
| Bestelltipps: |
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
| Aufordnung Führer: | ||||||||||
| BH93420 | Code | Entwurf des Baus | ||||||||
| III. Die | Flüssigkeitspegelsender mit Gehäuse 2088 | |||||||||
| Messbereich | 0~10m... 400m | |||||||||
| Code | Stromversorgung | |||||||||
| D1 | 24VDC | |||||||||
| Code | Ausgangssignal | |||||||||
| S1 | 4 ~ 20mADC | S2 | RS485 | |||||||
| Code | Elektrische Verbindung | |||||||||
| B5 | 2088 mit Anzeige | |||||||||
| B6 | 3051A | |||||||||
| Code | Druckart | |||||||||
| G | Messdruck | |||||||||
| Eine | Absoluter Druck | |||||||||
| S | Versiegelter Referenzdruck | |||||||||
| Code | Material | |||||||||
| 01 | 304 Edelstahl | |||||||||
| 02 | 316L Edelstahl | |||||||||
| Code | Kabelmaterial | |||||||||
| C1 | PE | |||||||||
| C2 | Kunststoff aus PU | |||||||||
| C3 | PTFE | |||||||||
