Drucksensortransmitter für hydraulische und pneumatische Steuerungsanlagen
Product Details
| Modell Nr.: | BP93420-III | Macht: | 12-36Vdc |
|---|---|---|---|
| Ausgabe: | 4-20mA-Dosen mit HART oder RS485 | Gewicht: | ~ 0,8 kg |
| Druckart: | Messgerät, absoluter Druck, versiegelter Druck | Ursprung: | Baoji, China |
| HS-Code: | 9026201090 | Typ der Struktur: | Druckgeber |
| Messmedium: | Flüssigkeit, Gas, Getränke und so weiter | Genauigkeitsgrad: | 00,5% F.S. 0,25% F.S. |
| Druckbereich: | - 100 KPa... 0 Kpa ~ 10 Kpa... 60 MPa | ||
| Hervorheben |
Pneumatischer Drucksensor-Sender,Hydraulischer Drucksensor-Sender,Industrielle Drucksensor-Sender |
||
Product Description

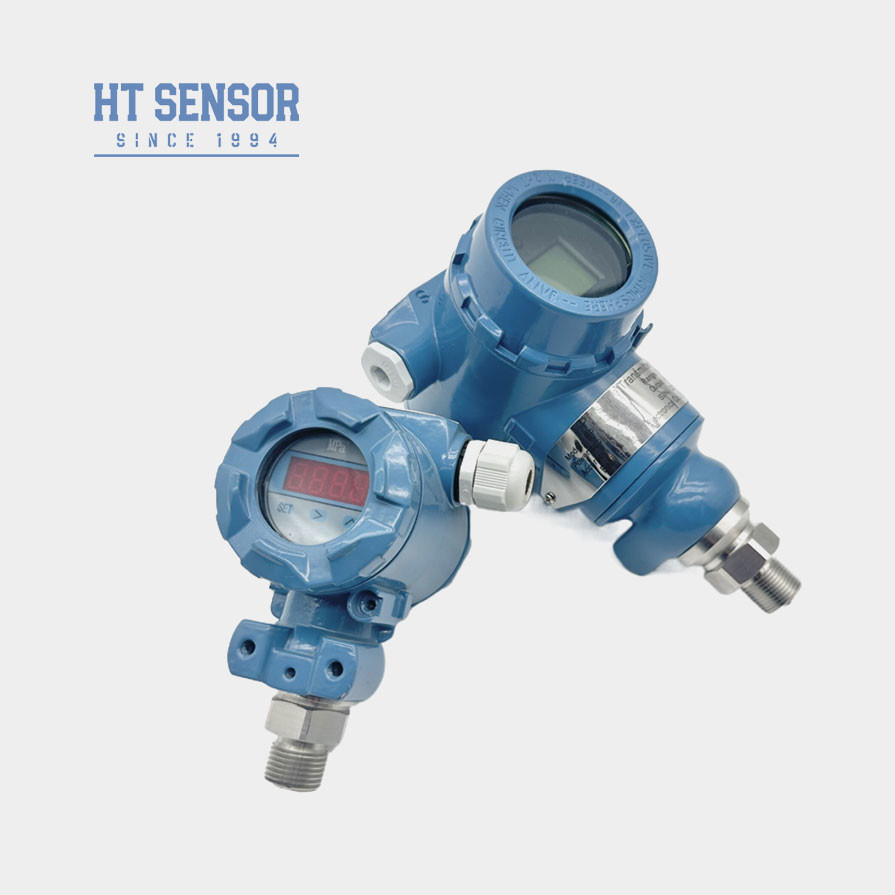

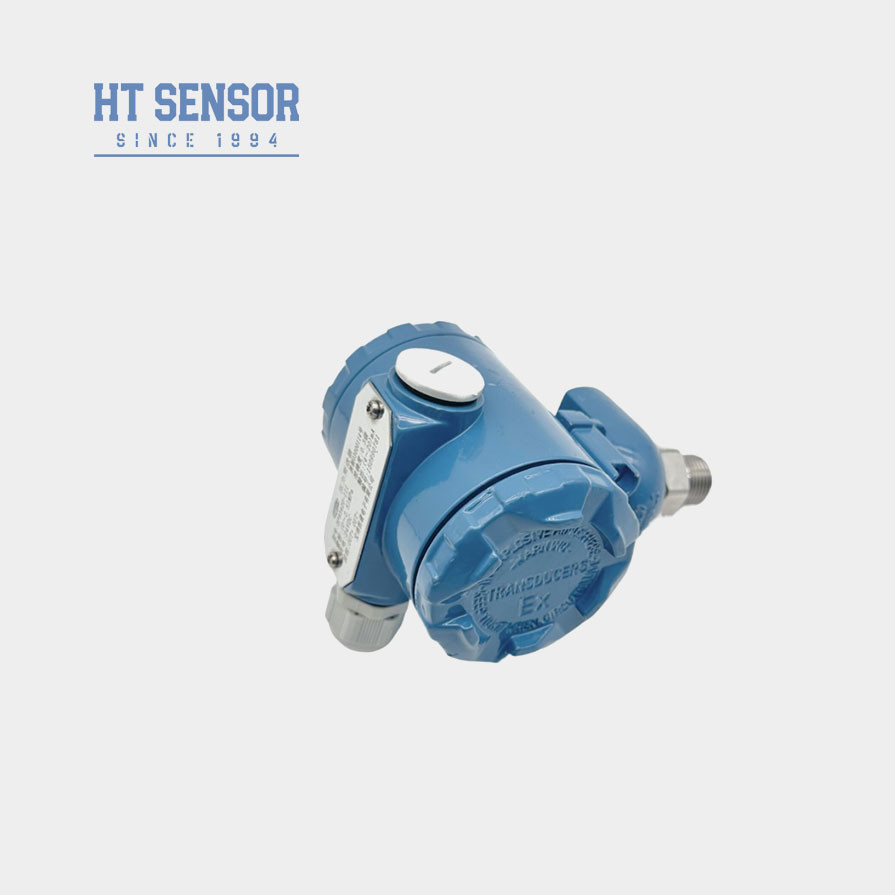

Drucksensortransmitter für hydraulische und pneumatische Steuerungssysteme
BP93420-IIIIndustrielle Drucksensoren
Einführung vonIndustrielle Drucksensoren:
BP93420-III Industrieller Drucksensor-Sender besteht aus einem Drucksensormodul und einer intelligenten Leiterplatte.mit einer Leistung von mehr als 10 W, Temperatursensor und Temperaturkompensationsschaltung.Die intelligente Leiterplatte besteht aus einem Mikrocomputer-Steuergerät und einem Peripherie-Schaltkreis zur vollständigen Umwandlung von Drucksignalen in elektrische Signale. in der Industrie zur Messung des Drucks von Flüssigkeiten, Gasen oder Dämpfen verwendet.
ProduktmerkmalevonIndustrielle Drucksensoren:
1Weite Messbereiche, vielfältige Druckschnittstellenformen und Schutzniveau IP65.
2Verschiedene Ausgangssignalformen, einstellbar und anzeigbar.
3Einstellbarer Nullpunkt und Vollskala.
4Der Kern verwendet hochpräzises und leistungsfähiges diffuses Silizium.Piezoresistive Drucksensoren.
AnwendungenvonIndustrielle Drucksensoren:
1. geeignet für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten in 316L Edelstahl.
2Erdöl, Chemie, Metallurgie, Energie und Hydrologie.
3. Druckmessung und -kontrolle in rauen Industrieumgebungen im Freien.
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
| Leistungsparameter vonIndustrielle Drucksensoren | |
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ ± 0,1% FS |
| Hysterese | ≤ ± 0,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | Aluminiumlegierung |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 1,2 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht weniger als 20 VdC betragen.
4Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Kabel ist nicht standardmäßig enthalten. Wenn Kabelleitungen benötigt werden: Wenn keine speziellen Anweisungen vorliegen, können Polyethylenkabelmaterialien verwendet werden.Bitte im Bestellformular angeben.
7Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft, starker elektromagnetischer oder HF-Störung teilen Sie uns bitte mit und geben Sie dies in der Bestellung an.
| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

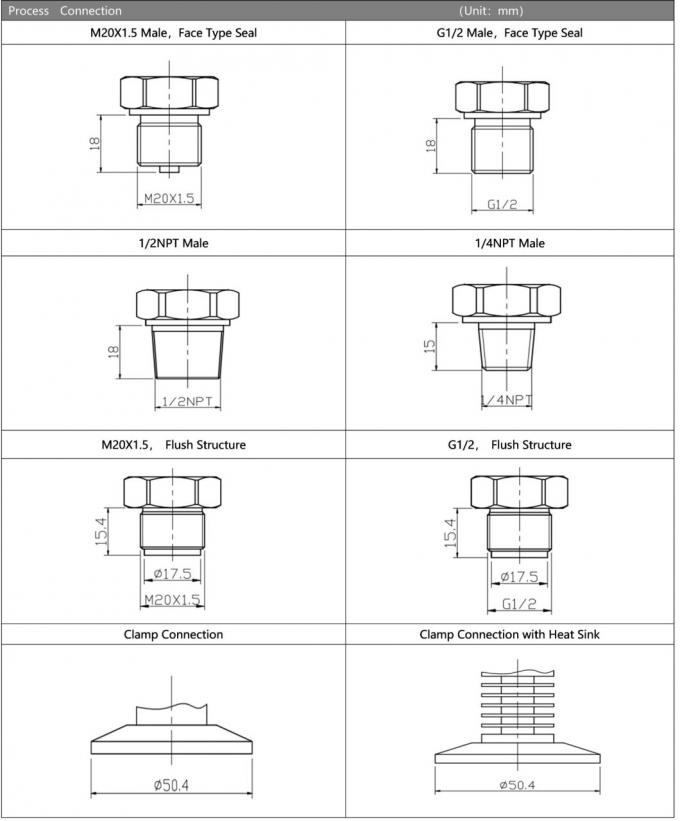

| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
