HT-Serie BP170 Drucktransmittersensor für Wasser und Öl Messbereich
Product Details
| Modell Nr.: | BP170 | angepasst: | OEM und ODM |
|---|---|---|---|
| Ausgesetzt: | 4 bis 20 mA/0,5-4,5 VdC | Gehäusematerial: | 316LS.S. oder 304S.S. |
| Druckart: | Messdruck, absoluter Druck, versiegelter Druck | Spezifikation: | Siliziumdrucksensor |
| Handelsmarke: | HT-Sensor | Ursprung: | China |
| Typ: | Silikon-Drucktransmitter-Sensor | Druckbereich: | 0 kPa~10 kPa...40 MPa |
| Hervorheben |
Drucktransmitter-Sensor der Serie HT BP170,Wasser BP170 Drucktransmitter Sensor,Öl BP170 Drucktransmittersensor |
||
Product Description

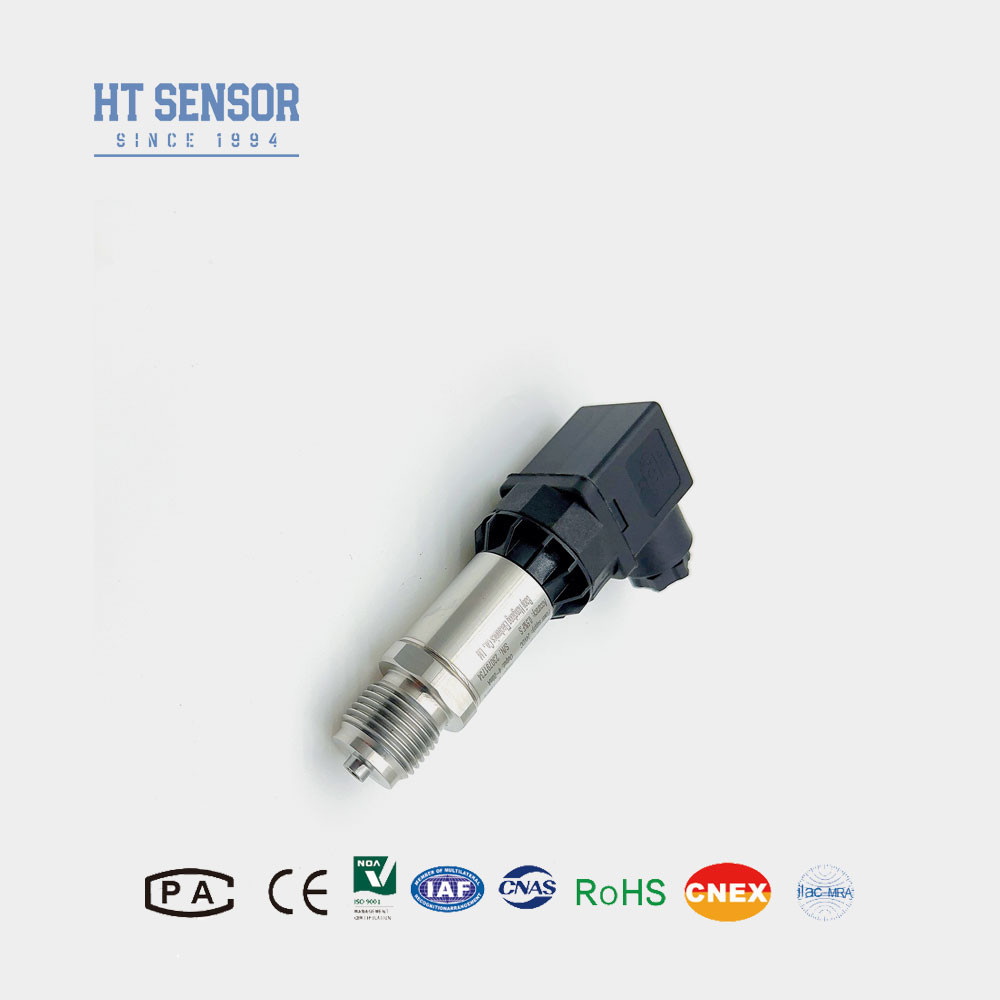

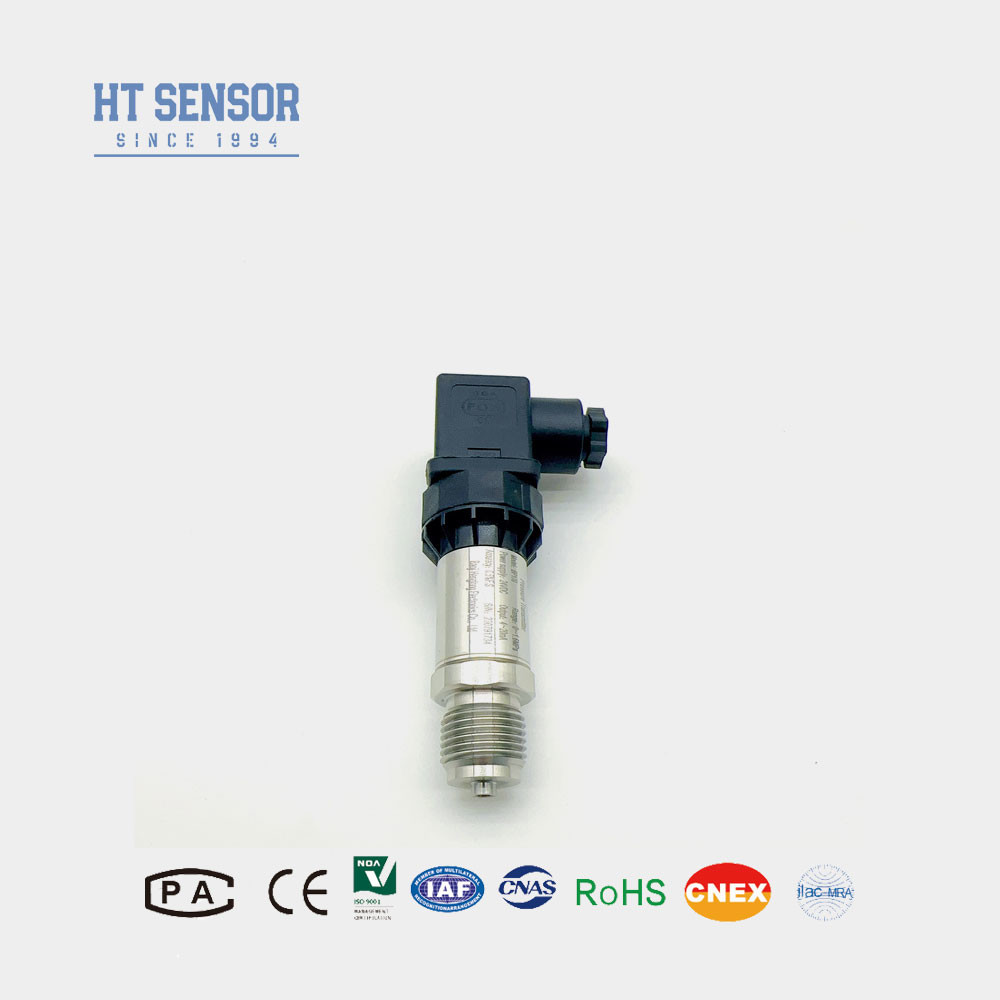

HT-Serie BP170 Drucktransmittersensor für Wasser- und Ölmessungen
BP170 Drucktransmitter
Einführung des Druckmesssensors:
Der BP170-Drucktransmittersensor verwendet als Signalmesselement einen mit Öl gefüllten Sensorkern aus Silizium der HT-Serie.Es ist der am häufigsten verwendete Sensor in der industriellen Praxis, die in einer Vielzahl von Bereichen der industriellen Automatisierung eingesetzt wird, darunter Wasser- und Wasserkraft, Eisenbahnverkehr, intelligente Gebäude, Produktionsautomation, Luft- und Raumfahrt,Militär, Petrochemie, Ölquellen, Elektrizität, Schiffe, Werkzeugmaschinen, Rohrleitungen und andere Industriezweige
Produkteigenschaften des Drucktransmittersensors:
- 1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
- 2Kompaktes und leichtes Design
- 3. hohe Präzision, alle Edelstahlstruktur
- 4.Einstellbarer Null- und Vollmaßstab
Anwendungen von Drucktransmittern:
- 1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- 2. in der Schifffahrt und Luftfahrt eingesetzt
- 3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
- 4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Leistungsparameter des Drucktransmittersensors | |
| Messbereich | 0 kPa ~ 10 kPa...20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 00,1% FS |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,25 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
| Auswahl Beispiele für Drucktransmittersensoren |
| Bestelltipps |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
4. Es gibt kein Kabel standardmäßig. Bei Bedarf stehen drei Materialien zur Verfügung. Falls nicht anders angegeben, kann Polyethylenkabelmaterial ausgewählt werden.Bitte im Bestellformular angeben.
5Im Falle von besonderen Anforderungen wie starke Schwingungen, sofortiger Aufprall, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie uns bitte und geben Sie in der Bestellung an.
| Bestellleitfaden für den Drucktransmitter | |||||||||
| BP170X | Analogdrucktransmitter | ||||||||
| Code | Entwurf des Baus | ||||||||
| 5 | Packard-Stecker | 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Anschluss | 8 | Großer Hirschmann-Anschluss | ||||||
| Messbereich | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa oder MPa |
X: Anzeigt den tatsächlichen Messbereich | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckverbindung | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flanke) | ||||||||
| Code | Elektrische Verbindung | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel versiegelte Steckdose 1,5 m | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Messdruck | ||||||||
| Eine | Absoluter Druck | ||||||||
| S | Versiegelter Referenzdruck | ||||||||
