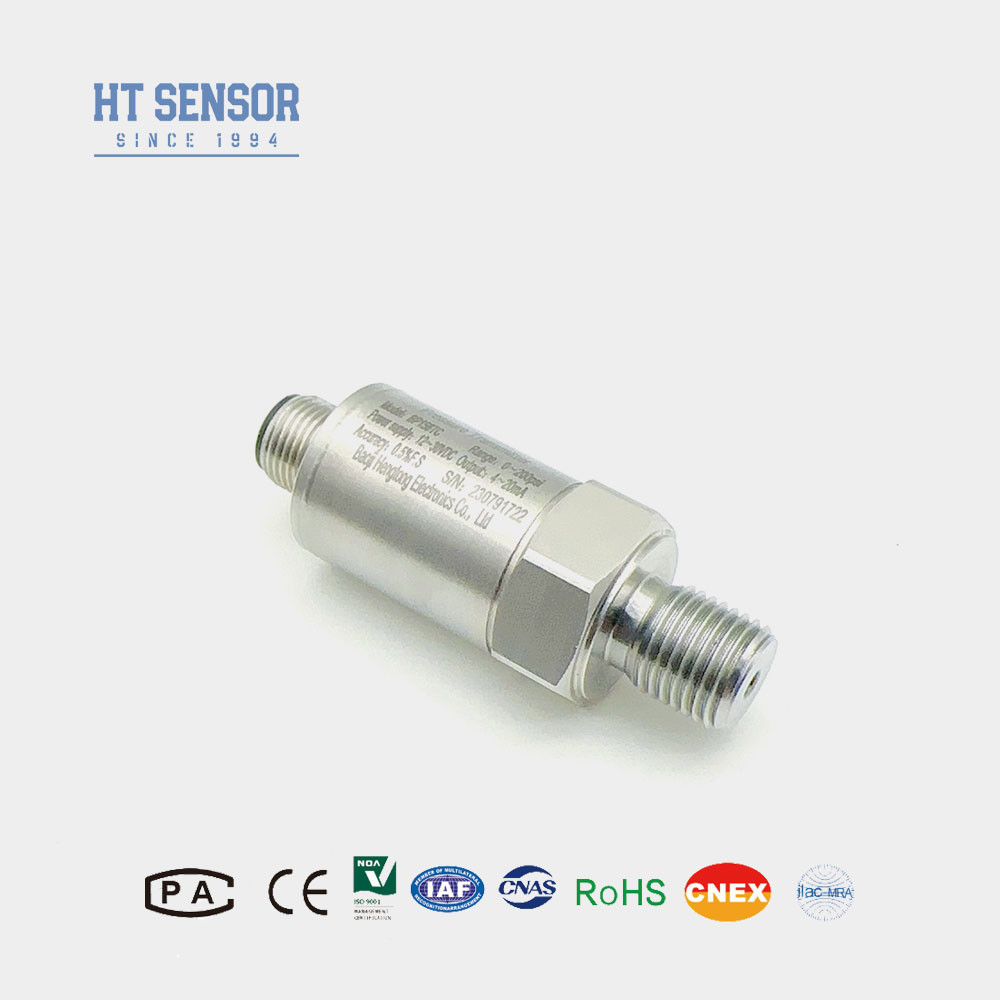

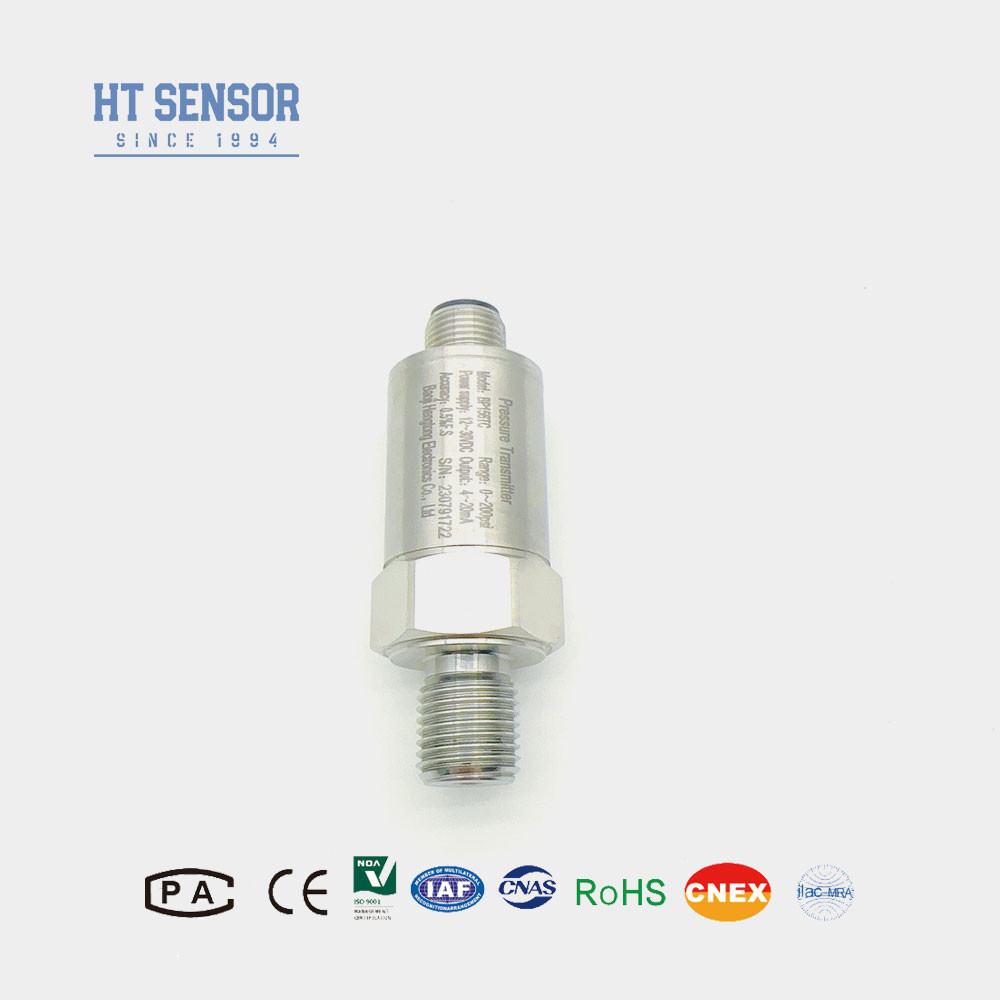

M12*1 Verbindungsdrucktransmitter Sensor für Wasser- und Öldruckprüfung G1/4
Product Details
| Model NO.: | BP156-M | Housing Material: | 316LS.S. or 304S.S. |
|---|---|---|---|
| Pressure Type: | Gauge /Absolute/Sealed Pressure | Trademark: | HTsensor |
| Structure Type: | Diffused Silicon Pressure sensor | Measuring Medium: | Liquid and air |
| Pressure range: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc |
| Customization: | OEM and ODM | Connector: | M12*1 |
| Hervorheben |
M12*1 Drucktransmittersensor,Sensor für den Wasserdrucktransmitter,Sensor für den Öldrucktransmitter |
||
Product Description
M12*1 Verbindungsdrucktransmitter Sensor für Wasser- und Öldruckprüfung G1/4
Drucktransmitter-Sensor BP156-M
Einführung eines Mini-Drucktransmittersensors:
Der BP156-M Miniaturdrucktransmitter-Sensor verwendet einen piezoresistiven Drucksensor mit einem isolierten Edelstahldiaphragma als Signalempfindungselement.Nach automatischer Prüfung und Laser-Feinabstimmungskompensation, der in Edelstahl eingebaute Verstärkerkreislauf wandelt das Sensorsignal in ein Standard-Ausgangssignal um. Der Sender zeichnet sich durch seine Stabilität, Zuverlässigkeit, hervorragende Flexibilität,EmpfindlichkeitDiese Produkte finden breite Anwendungen in Industriezweigen wie Erdöl, chemische Industrie, Metallurgie, Kraftwerke, Hydrologie zur Druckmessung und -kontrolle.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1Temperaturbereich: -20 bis 85oC;
2- breiter Betriebstemperaturbereich von -40°C bis 125°C;
3. Hochleistungsdrucksensor;
4Verschiedene Ausgangsoptionen verfügbar: 4~20mA/0,5~4,5V/1~5V/0~5V;
5. Kompakte Abmessungen mit anpassbaren Größen;
6. M12 Steckverbinder enthalten;
7. OEM, ODM und Anpassungsdienste angeboten.
Anwendungenmit einer Breite von mehr als 20 mm,:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie eingesetzt.
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
| Leistungsparameter mit einer Breite von mehr als 20 mm,: | |
|---|---|
| Messbereich | 0 kPa ~ 10 kPa...20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,05 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
| Auswahlbeispiele |
| Bestelltipps |
1Bei der Auswahl eines Produkts stellen Sie bitte sicher, dass das zu prüfende Medium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, daß explosionssichere Produkte kein digitales Display enthalten.
3Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4. Kabel Ohne Kabel standardmäßig. Bei Bedarf sind drei Materialien verfügbar. Wenn keine speziellen Anweisungen vorliegen, können Polyethylenkabelmaterialien verwendet werden. Wenn Sie ein anderes Kabelmaterial benötigen, können Sie das Kabel mit einem anderen Material verwenden.Bitte im Bestellformular angeben.
5Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft, starker elektromagnetischer oder HF-Störung teilen Sie uns bitte mit und geben Sie dies in der Bestellung an.
