BH93420-I Unterwasserdruckübertragungsgerät für die Messung der Höhe
Product Details
| Modell Nr.: | BH93420-I | Ausgabeform: | 4-20mA oder RS485 |
|---|---|---|---|
| IP-Bewertung: | IP68 | Genauigkeit: | ≤ ± 0,5% F.S. |
| Material für Zwerchflächen: | 316L Edelstahl | Nettogewichtet: | 00,3 kg ohne Kabel |
| Transportpaket: | Ausgestopft | Ursprung: | Shaan Xi |
| HS-Code: | 90261000 | Versorgungsmaterial-Fähigkeit: | 1000 bis 3000 |
| Typ der Anlage: | Unterwasserfahrzeugtyp | Herstellungsprozess: | Diffusioniertes Siliziumsensor |
| Probeart: | Probeart | ||
| Hervorheben |
Signal-Ausgangsdrucktransmitter,Unterwasserdruckübertrager,Nivealemessdrucktransmitter |
||
Product Description

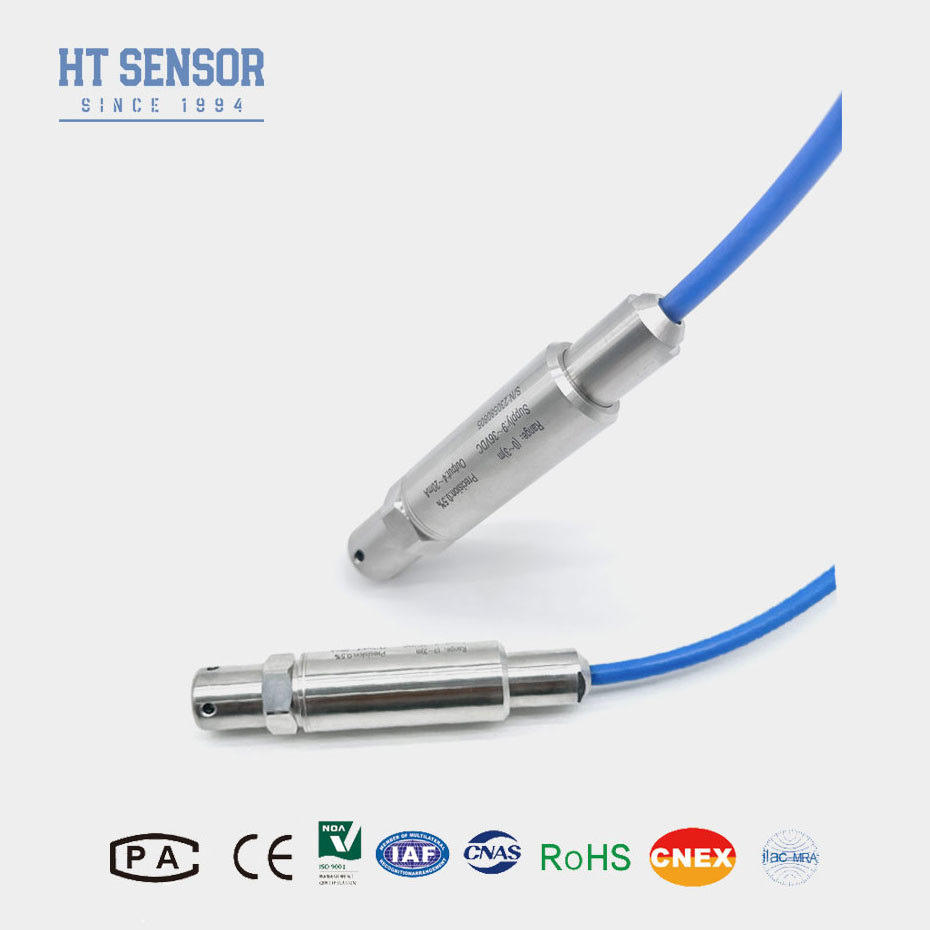

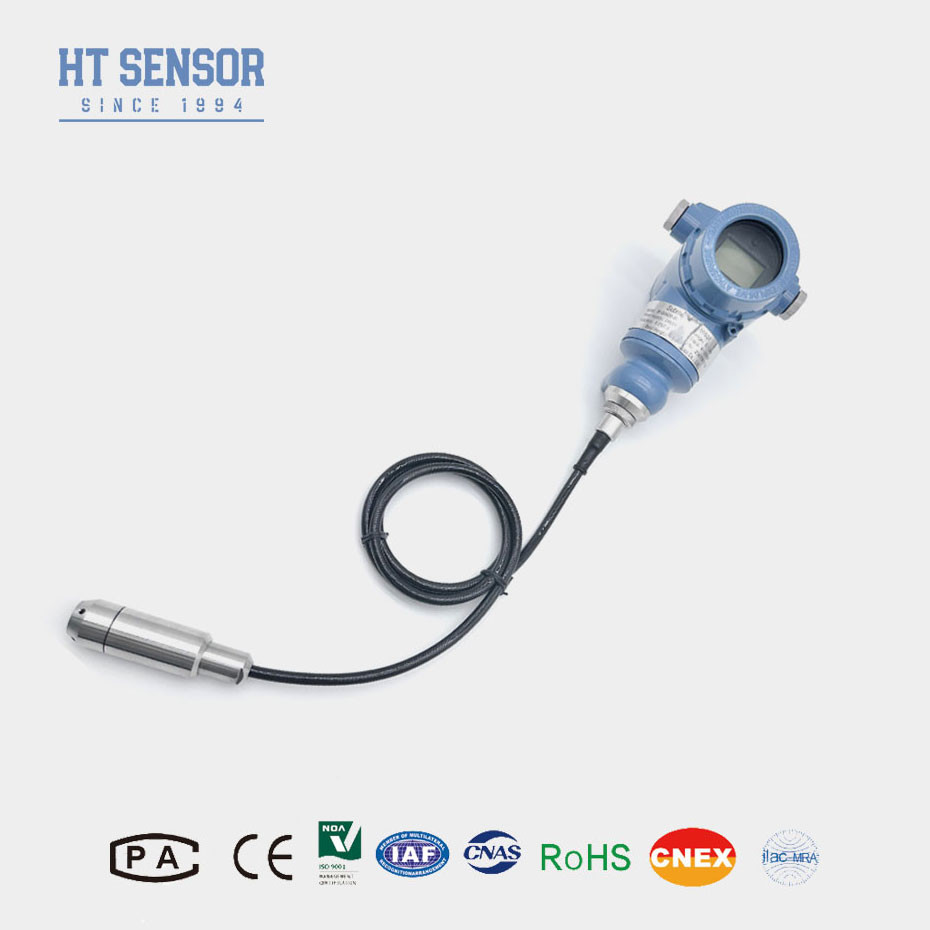

BH93420-I Unterwasserdruckübertrager für die Messung der Ausgangssignale
BH93420II)Diffusioniertes Silizium WÜbertrager für die Ebene des Eiter
Einführung des Wasserstandsübertragers:
BH93420-I diffusem Silizium-Wasserspiegel-Sender mit diffusem Silizium der HT-SerieDies ist ein sehr schwieriges Problem, denn dieDie Sensoren sind aus Edelstahl ausgelegt und verfügen über eine kompakte einteilige Struktur.Der Sender, der in das Wasser eingetaucht wird, ist vollständig mit Edelstahl versiegeltDie Produkte sind mit einem hohen Wasserdichtungsgrad versehen.Die Ergebnisse der Untersuchung wurden in den folgenden Bereichen untersucht:hohe Zuverlässigkeit und hervorragende Stabilität.
Das Produkt verfügt über ein wasserdichtes Kabel mit Lüftungsrohr, das für Tauchanwendungen ausgelegt ist.
Produktmerkmalevon Wasserstandsübertragern:
1. Vollständig aus Edelstahl gehalten, geeignet für verschiedene Prüfumgebungen
2- Messung der Sonde im Eintauchtmodus, einfache Montage
3Verschiedene Ausgangssignaloptionen
4Explosionssichere Kennzeichnung: ExiaIICT6
5Hohe Schutzrate: IP68
6. PE- oder PU-Kabel
Anwendungenvon Wasserstandsübertragern:
1. Kompatibel mit 316LSS, nicht korrosive Flüssigkeiten
2Überwachung des Wasserstandes in verschiedenen Anwendungen wie Abwasser, Industrie- und Kommunalwasser, Wassertanks, Brunnen, Flüsse, Meerwasser, Seen usw.
3. Messung des Kraftstoffgehalts in Diesel- und Kraftstofftanks
|
Leistungsparameter:
|
|
| Messbereich | 0~10m... 400m |
| Überlastung | ≤ 2 X der Nennbereich |
| Genauigkeit @ 25oC | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | ± 0,2% F.S./Jahr (max.) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummern 2 und 3 ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala | ±1,5% F.Sr ((Typ.) ± 2% F.S. (max.) |
| Kompensationstemperatur | 0-50oC (0-1m. 0-2m) ); 0 bis 70 °C |
| Betriebstemperatur | -20 bis 80 °C |
| Speichertemperatur | -30 bis 100 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 1Cr18Ni9Ti |
| Material der Zwerchfläche | 316L Edelstahl |
| Widerstand gegen Isolierung | >= 100MΩ@100VDC |
| Explosionssicherheit | ExiaIICT6 |
| Schutzbewertung | IP67, IP68 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,3 kg (ohne Kabel) |
| Kabelmaterial | Polyethylen, Polyurethan |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
Bestelltipps:
1Bitte stellen Sie sicher, dass das Messmedium während der Auswahl mit den mit ihm in Berührung kommenden Produktkomponenten kompatibel ist.
2Die Dichte des Messmediums ist anzugeben.
3Für starke elektromagnetische oder Radiofrequenzstörungen geben Sie bitte Details an unsere Firma und geben Sie sie in der Bestellung an.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
| Aufordnung Führer: | ||||||||
| BH93420 | Code | Entwurf des Baus | ||||||
| Ich... | Drucktransmitter | |||||||
| Messbereich | 0~10m... 400m | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
| Code | Material | |||||||
| 01 | 304 Edelstahl | |||||||
| 02 | 316L Edelstahl | |||||||
| Code | Kabelmaterial | |||||||
| C1 | PE | |||||||
| C2 | Kunststoff aus PU | |||||||
