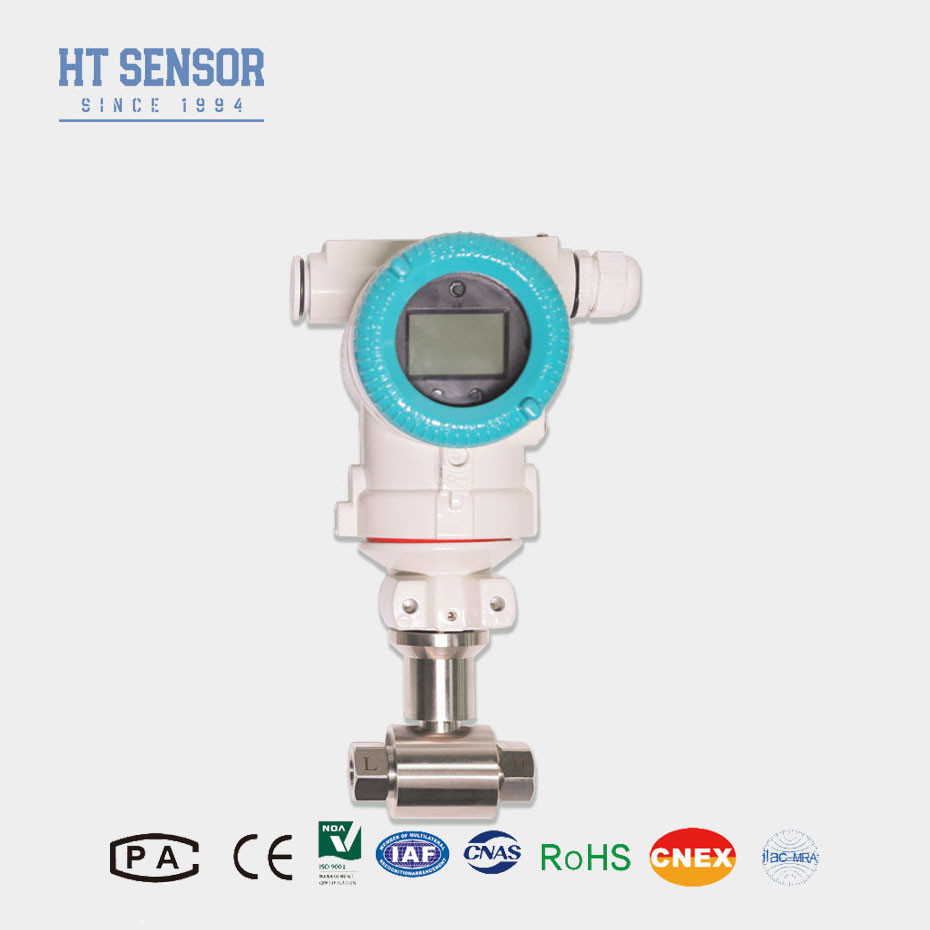

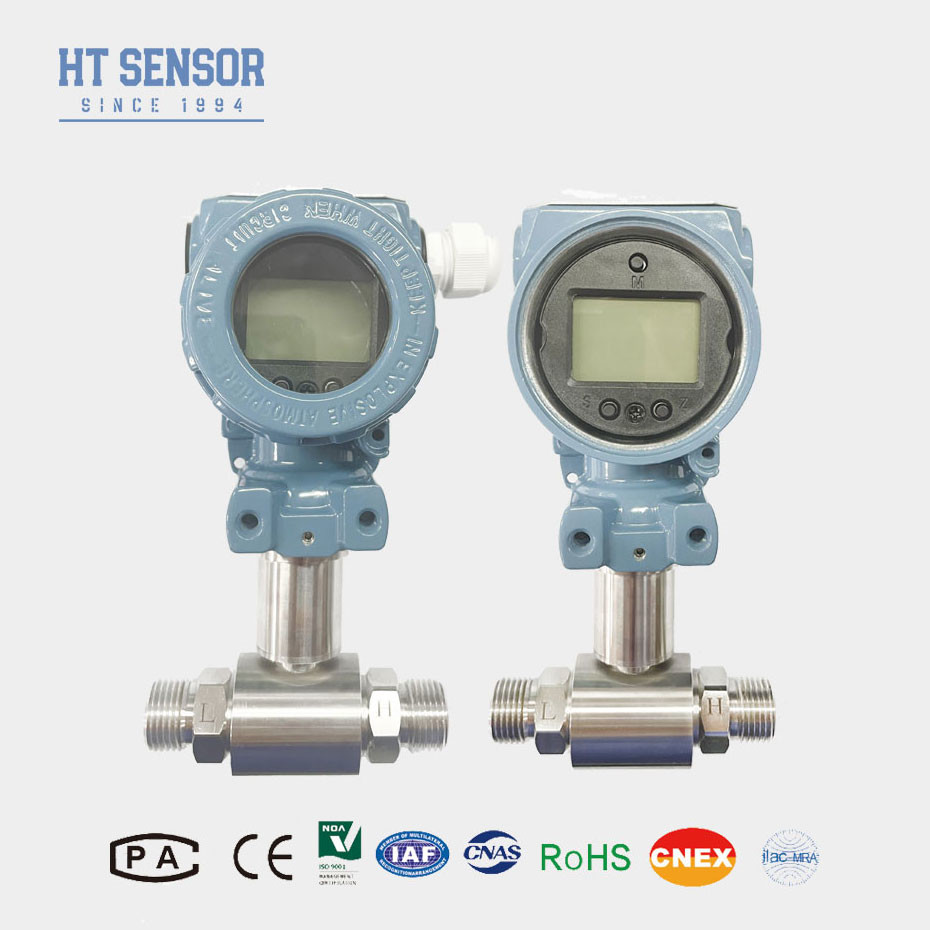

LCD-Display Differenzdrucktransmitter 2MPa Digitaldruckwandler
BP93420DIIIDDifferenziellePRückkehrTAuslöser
Einführung des Differenzdrucktransmitters:
Der Differenzdrucksender BP93420DIII verwendet einen piezoresistiven Siliziumsensor.
Dabei werden die beiden Enden des Sensors mit gewölbten Membranen versehen, und die Wheatstone-Brücke auf dem Sensorchip erzeugen ein Ausgangssignal, das eine ausgezeichnete Linearität mit dem Differenzdruck aufweist.Dies ermöglicht eine präzise Messung des DifferenzdrucksDer Sender ist ideal für die Messung des Differenzdrucks in verschiedenen Gas- und Flüssigkeitsanwendungen geeignet, insbesondere in Industriezweigen wie Erdöl, Chemie und Rohrleitungen.
Produktmerkmaleder Differenzdruckübertrager:
1Der Sender ist aus Edelstahl gefertigt und damit kompakter.und einfach zu installieren
2Es unterliegt einer strengen Temperaturkompensation und einem Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten
3Die elektrische Schnittstelle kann als Stecker oder als direkte Verkabelung ausgewählt werden.
Anwendungender Differenzdruckübertrager:
1. Geeignet zur Messung des Differenzdrucks verschiedener Gase oder Flüssigkeiten in Rohrleitungen von Industriezweigen wie Erdöl, Chemie, Energie und Hydrologie.
2. Anwendbar in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
3. Druckmessungen für Rohrleitungen und Ofenkammern
| Leistungsparameter |
| Messbereich |
0-10KPa...~2MPa |
| Druckart |
Unterschiedlicher Druck |
| Einseitige Überlastung |
≤ 3 Mal des Nennbereichs |
| statischer Druck |
Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung |
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Span-Temperaturverschiebung |
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Kompensationstemperatur |
0 bis 50 °C ((0 bis 10 KPa, 0 bis 20 KPa), 0 bis 70 °C, 10 bis 70 °C |
| Betriebstemperatur |
-30 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 100 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Eigentlich sicher und explosionssicher |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,45 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0.5 bis 4,5 V |
5VDC |
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das Messmedium mit den Kontaktteilen des Produkts kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, zwischen Messpunkt und Sender einen dreiventilligen Kollektor zu installieren,Sicherstellung einer langsamen und gleichmäßigen Druckbelastung der Positiv- und Negativdruckkammern des Sender.

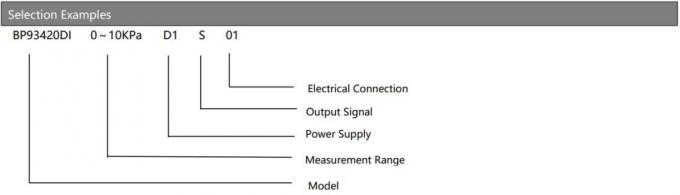

| Bestellführer: |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| DII |
Differenzdrucktransmitter
|
| |
Messbereich |
0-10KPa...~2MPa |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |

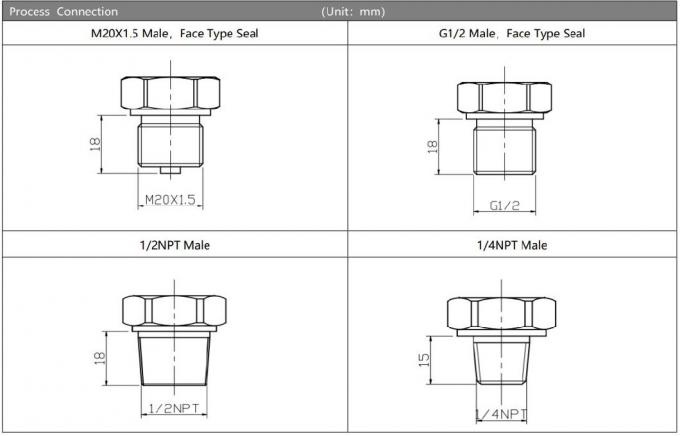

Code |
Druckverbindung |
| J1 |
M20×1,5 Männlich |
| J2 |
G1/2 Männlich |
| J3 |
G1/4 Männlich |
| J4 |
1/2 NPT Männlich |
| J5 |
Andere |
| |

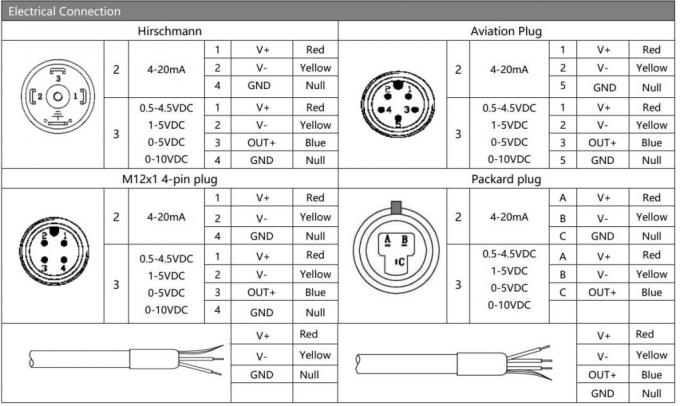

Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
Andere |
| |
Code |
Druckart |
| D |
Unterschiedlicher Druck |
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
