M12 Connection Oem Silizium Digitaldrucksensor 316L Drucktransmitter aus Edelstahl
Produktdetails
| Modell Nr.: | BP156 | angepasst: | angepasst |
|---|---|---|---|
| Schutznummer: | IP65 | Ausgleichstemperatur: | -10~70℃ |
| Gehäusematerial: | 316L | Druckart: | Messdruck, absoluter Druck, versiegelter Druck |
| Transportpaket: | Standard-Exportverpackung mit Karton | Spezifikation: | Diffusioniertes Silizium-Drucksensor |
| Ursprung: | Baoji, China | HS-Code: | 9026209090 |
| Versorgungsmaterial-Fähigkeit: | 2000 Stück/MONAT | Typ der Struktur: | mit einer Breite von nicht mehr als 15 mm |
| Messmedium: | Flüssigkeit oder Gas | Genauigkeitsgrad: | 00,25%, 0,5% |
| Druckbereich: | 0kpa~10kpa...20MPa | ||
| Hervorheben |
Oem Silizium-Drucksensor,M12 Siliziumdrucksensor,316L Silikondrucksensor aus Edelstahl |
||
Produktbeschreibung

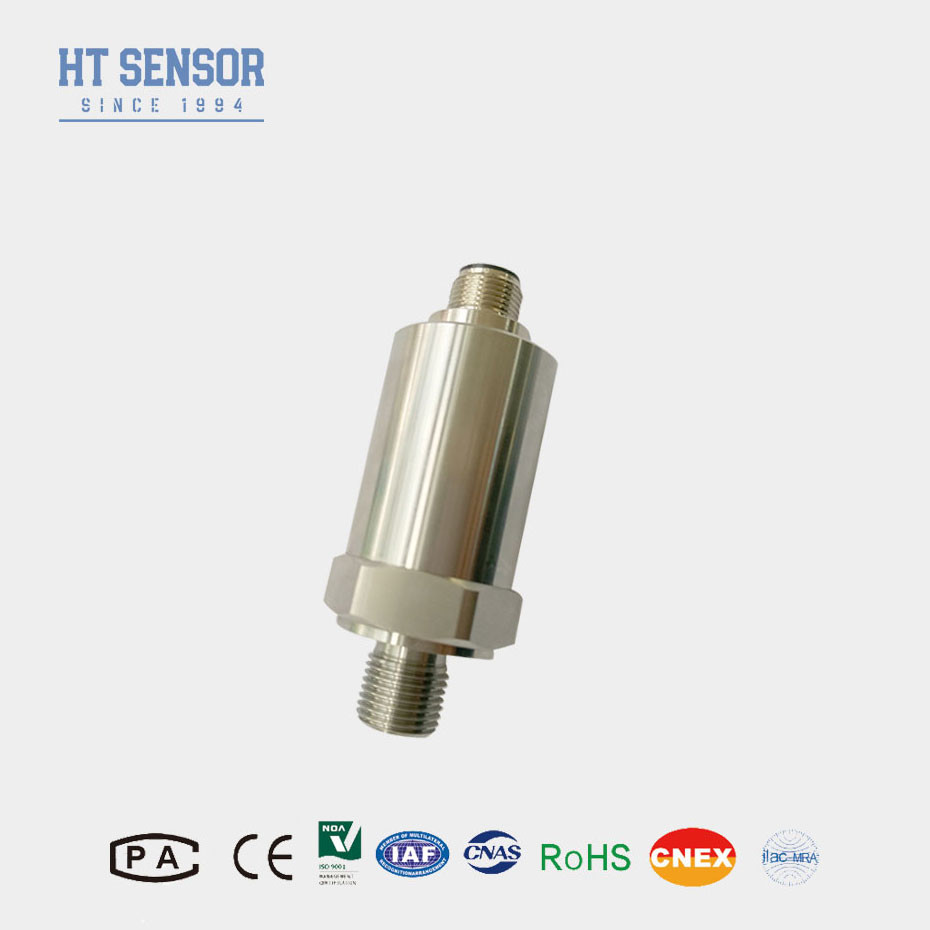

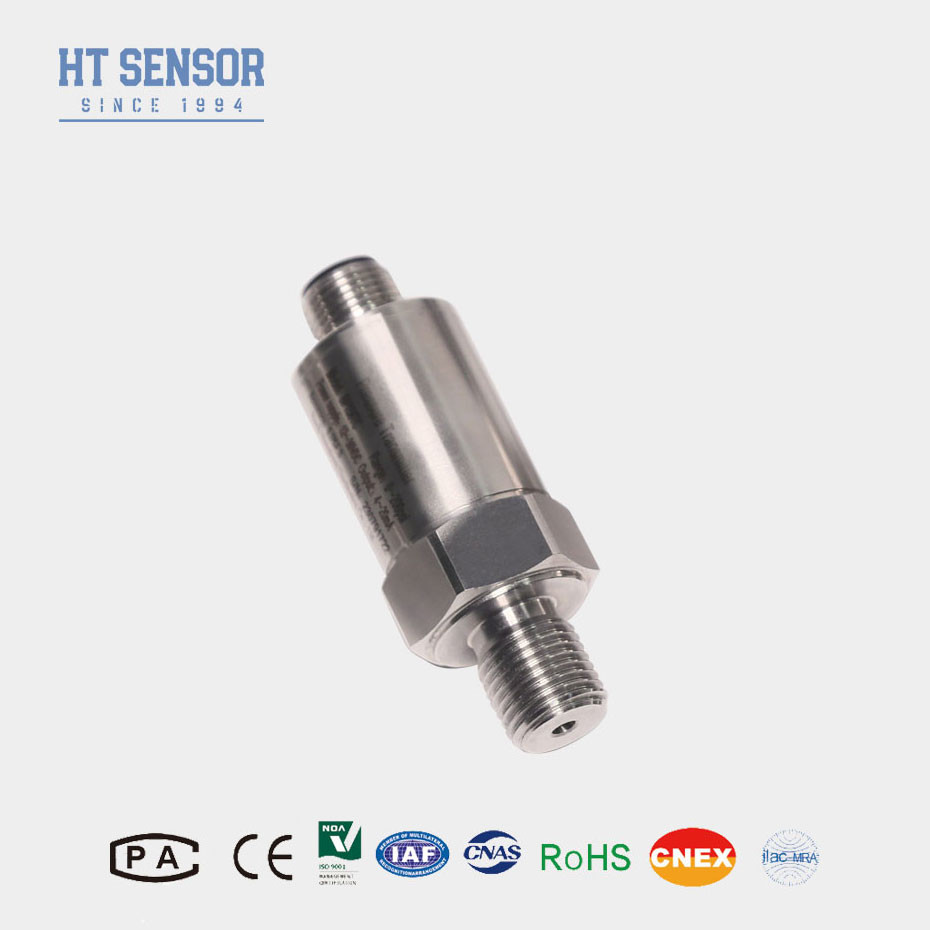

BP156 Edelstahl OEM DIGITAL SILICON Drucksensor
BP156 SILICON-Druckmessgerät
Einführung eines Siliziumdrucksensors:
Der BP156-Siliziumdrucksensor verwendet als Signalmesselement den mit Öl gefüllten Kern der HT-Serie aus Siliziumdruckdichten Isolationsmembranen.Die Signalverarbeitungskette befindet sich in einem Gehäuse aus EdelstahlDas Produkt wurde strengen Prüfungen und Alterungsscreening von Komponenten, Halbfabrikaten,und Fertigprodukte, um eine stabile und zuverlässige Leistung zu gewährleisten.
Es hat die Vorteile von Überlastbeständigkeit, starker Stoßbeständigkeit, guter Linearität, hoher Langzeitstabilität, breitem Kompensationstemperaturbereich, kompakter Struktur, guter Zuverlässigkeit,Einfache Installation, Schwingungsbeständigkeit und eine Lebensdauer von 10 Millionen Zyklen.
Diese Produktreihe bietet eine Vielzahl von Montagefäden und elektrischen Anschlüssen für Kunden zur Auswahl.
Eigenschaften des Produkts:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2. IP65-Schutznummer Edelstahlkonstruktion
3. Null- und Vollmaßstabverstellbar
4. hohe Präzision, alle Edelstahlstruktur
Anwendungen:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
Leistungsparameter:
| Messbereich | 0 kPa ~ 10 kPa...20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,05 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
Auswahlbeispiele:
Bestelltipps:1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VdC sein.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine EPDM-O-Ringdichtung zu wählen.
6. Die Standardkabellänge beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylenkabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
7Für spezielle Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
| Bestellführer: | |||||||||
| BP15X | Analogdrucktransmitter | ||||||||
| Code | Entwurf des Baus | ||||||||
| 5 | Packard-Stecker | 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Anschluss | 8 | Großer Hirschmann-Anschluss | ||||||
| Messbereich | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa oder MPa |
X: Anzeigt den tatsächlichen Messbereich | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckverbindung | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flanke) | ||||||||
| Code | Elektrische Verbindung | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel versiegelte Steckdose 1,5 m | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Messdruck | ||||||||
| Eine | Absoluter Druck | ||||||||
| S | Versiegelter Referenzdruck | ||||||||
