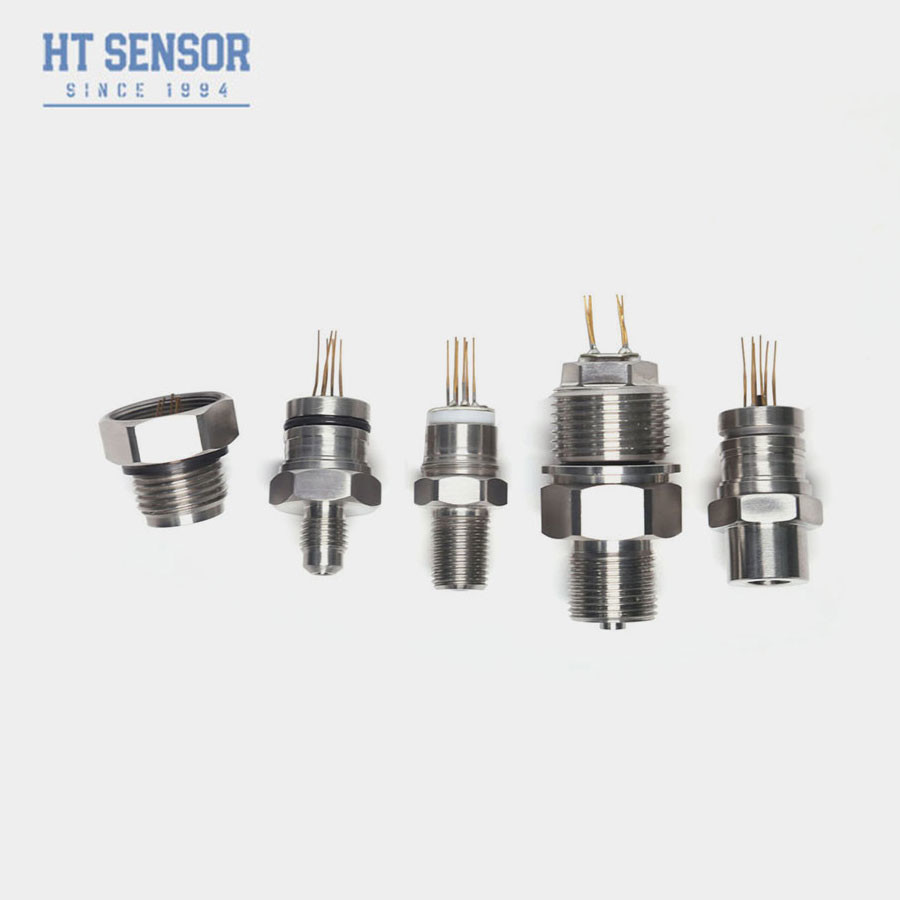

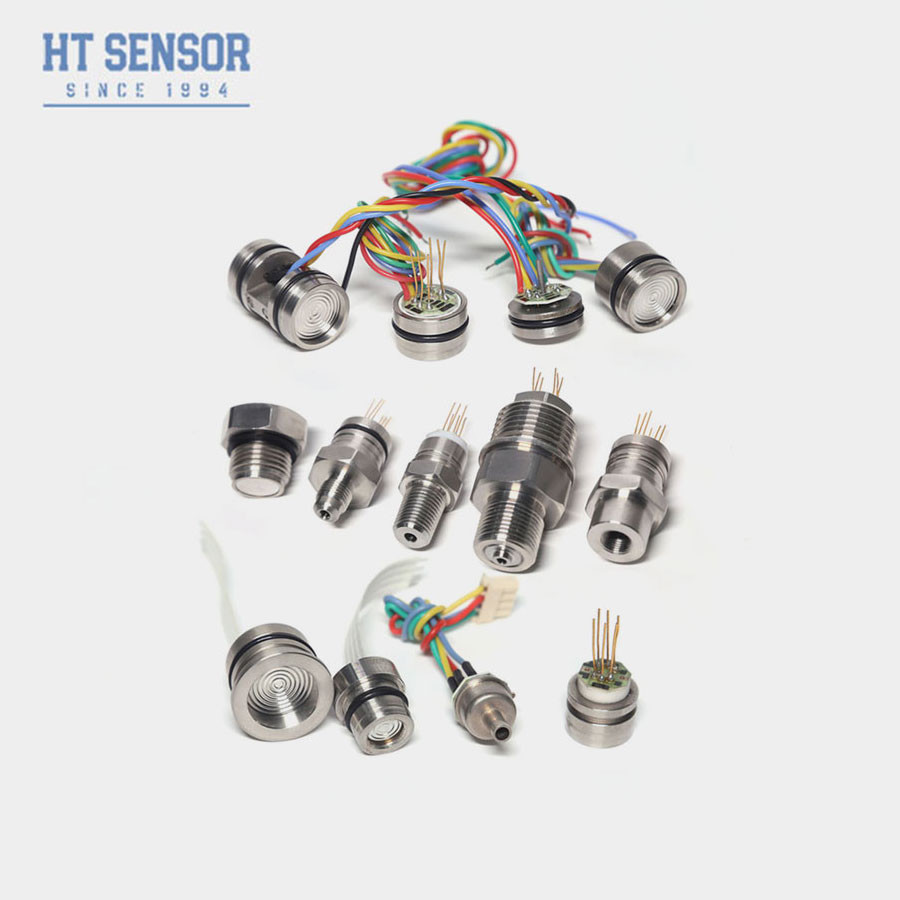

15mm OEM Silizium 316L Edelstahl Siliziumdrucksensor zur Messung des Flüssigkeitsniveaus
Product Details
| Typ des Gewinns: | kann Faden haben | Typ der Verkabelung: | Goldplattierte Kovar-Stifte oder Vierdraht-Stifte |
|---|---|---|---|
| Messmedium: | Gas und Flüssigkeit | Macht: | 5 bis 10 VdC /1,5 mA |
| Ausgabe: | 10mv/V 100+-30mv | Schlüsselwörter: | Mini-Sensor |
| Transportpaket: | Ausgestopft | Handelsmarke: | HengTong |
| Material: | 316L Edelstahl | Faden: | 1/4NPT, 1/2NPT |
| Max. Reichweite: | 40 MPa | ||
| Hervorheben |
15 mm Silikon-Drucksensor,316L Silikondrucksensor aus Edelstahl,Oem Silizium-Drucksensor |
||
Product Description
15 mm OEM 316L Silikondrucksensor aus Edelstahl für Flüssigkeitstests
Siliziumpiezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
ist ein silikonischer piezoresistiver Drucksensor mit hochstabilen diffusen Siliziumelementen im Kern.Es verwendet die piezoresistive Wirkung von diffusem Silizium, um den Druck von Flüssigkeiten und Gasen zu messen. Der Sensor kann Druck- und Niveaumesssignale in mv elektrische Leistung umwandeln.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
- Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
- Breiter Messbereich 0~350KPa~60MpaS
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Verschiedene Gewinde-Schnittstellen zur Auswahl
- Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung:Goldplattierte Kovar-Stifte oder 100 mm Hochtemperaturdraht
| Leistungsparametermit einem Druckmessgerät aus Silizium: | ||||
| Messbereich | Abmessung ((G) | 350 KPa, 1000 KPa, 2000 Kpa | ||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | |||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG ist die Kommission verpflichtet, die Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG zu überprüfen. | |||
| Typ | Maximal | Einheit | ||
| Linearität | ±0.15 | ±0.3 | % F.S. | |
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |
| Hysterese | 0.05 | 0.1 | % F.S. | |
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Vollständige Ausgabe | 100 ± 10 | 100 ± 30 | mV | |
| Nullverschiebungstemp. | ±0.5 | ± 1 | % F.S. | |
| Vollständige Temperatur. | ±0.5 | ± 1 | % F.S. | |
| Kompensierte Temp. | 0 bis 70 | oC | ||
| Betriebstemperatur | - 20 bis 80 | oC | ||
| Speichertemperatur | -40 bis 125 | oC | ||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa | |||
| Ausbruchdruck | 5x die volle Skala | |||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||
| Material der Zwerchfläche | 316L | |||
| Isolierwiderstand | ≥ 200MΩ 100VDC | |||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||
| Schock | 100 g, 11 ms | |||
| Reaktionszeit | ≤ 1 ms | |||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||
| Füllmittel | Silikonöl | |||
| Gewicht | etwa 20 g | |||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C | ||||
| Entwurf des Baus | |
| Typ 1 | |
| Typ 2 | |
| Elektroanbindung und Ausgleich |
|
|
| Auswahlbeispiele |
| Bestelltipps |
Luftbedarf Dichtheit
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
