19 mm mv Ausgang Diffuser Silizium-Drucksensor Piezoresistiver Drucksensor
Produktdetails
| Material: | 316L | Mindestbereich: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Versorgung: | 1.5mA |
| Ausgabe: | 100mv + 30mv | auswählbar: | Silikondraht in vier Farben oder vergoldete Nadel |
| Modell: | HT19 | Hoch: | 12 mm |
| Erdöl: | Diffusionssilicium | Faden: | Nein |
| Hervorheben |
Diffusioniertes Silizium-Drucksensor,Piezoresistiver Siliziumdrucksensor,19 mm Silikon-Drucksensor |
||
Produktbeschreibung

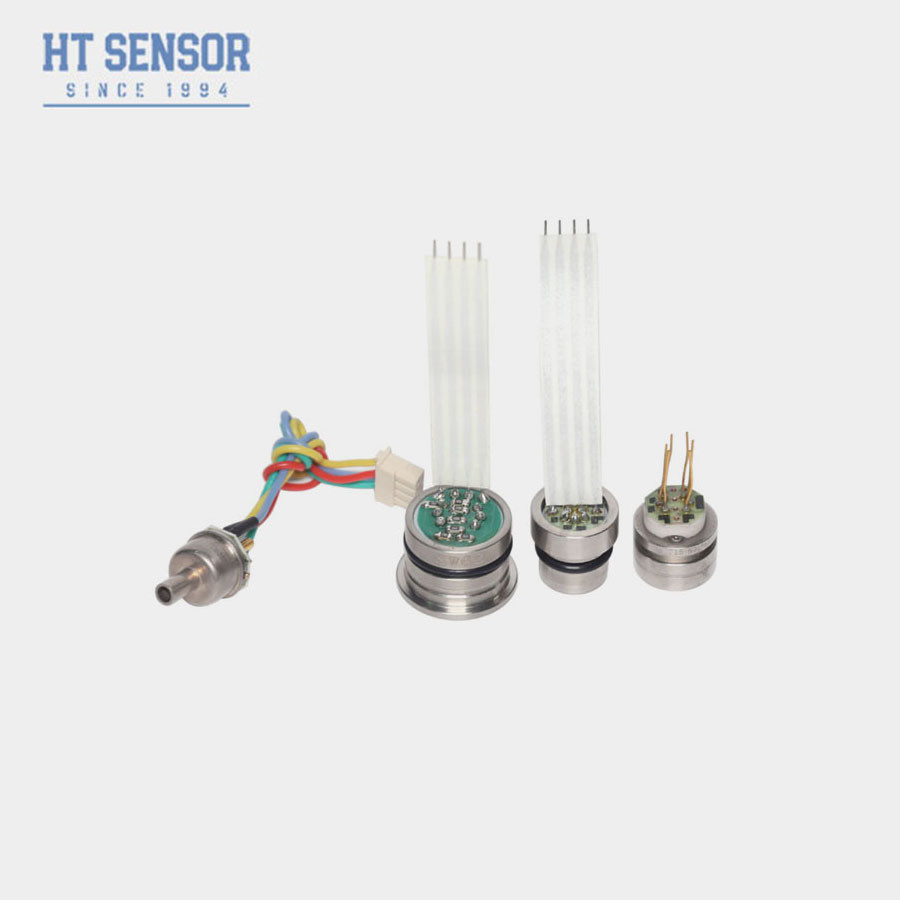

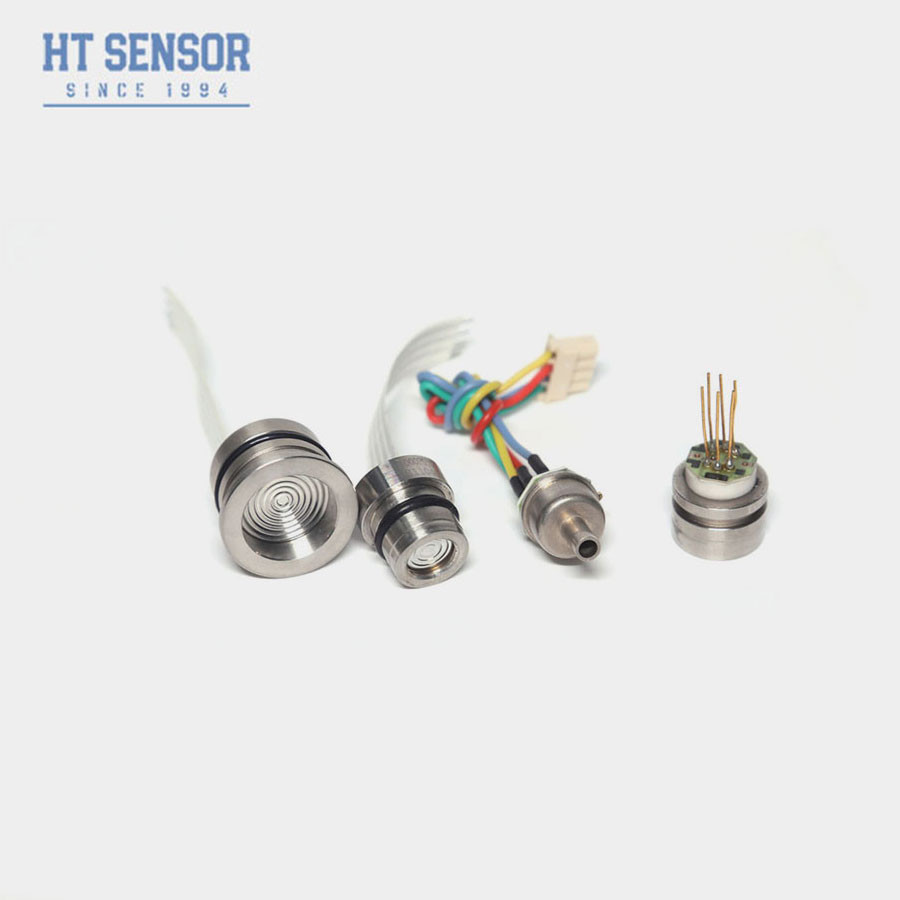

Einführung eines Siliziumdrucksensors:
HT19 piezoresistiver Siliziumdrucksensor, der Hauptbestandteil ist ein hochstabiles diffuses Silizium-Sensorelement.Das Sensorpaket verwendet Silikonöl, um Druck von einem 316L-Edelstahldiaphragma auf das Sensorelement zu übertragen. Sie verfügen über eine Vielzahl von Druckverbindungen, die den Einsatz in einer Vielzahl von OEM (Original Equipment Manufacturer) -Geräten ermöglichen.
Anwendungen, bei denen ätzende Flüssigkeiten oder Gase überwacht werden.
ProduktmerkmaleSilikondruckmessgerät:
- Breiter Messbereich: 0~10KPa~60MPa
- Voll 316LSS, Voll-Titan oder Hastelloy-Diaphragma
- O-Ringhalterung
- Hohe Genauigkeit und Stabilität
Anwendungen mit einem Druckmessgerät aus Silizium:
- Industrielle Kontrollen
- Prozesssteuerungssysteme
- Industrieautomation und Strömungssteuerung
- Druckkalibratoren
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa |
|||
| Typisch | Max, du bist ein guter Mann. | Einheiten | ||
| Druck Nichtlinearität |
±0.15 |
±0.3 | % F.S. | |
| Druckwiederholbarkeit und Hysterese | 0.02 | 0.05 | % F.S. | |
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Beweisdruck | 3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist | - Ich weiß nicht. | ||
| Betriebstemperaturbereich | - 20 bis 80 | °C | ||
| Kompensationstemperaturbereich | 0~70, 0~50 ((Bereich≤20KPa) | °C | ||
| Speichertemperaturbereich | -40 bis 125 | °C | ||
Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
Abmessung
FQA:
1.F: Was sind die Eigenschaften Ihres Drucksensors?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensoren pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
