2 Schalter Anzeigemesser Struktur Industrielle digitale Messgeräte mit hohen / niedrigen und hohen / hohen Alarmen
Product Details
| Modell Nr.: | BPK-IV | Anwendung: | Industrie |
|---|---|---|---|
| Struktur: | Anzeigen-Messgerät | Transportpaket: | Standard-Exportverpackung mit Karton |
| Ursprung: | Baoji, China | Gewährleistung: | 2 Jahre |
| Messbereich: | Mitteldruckindustrie | Wechseln: | 2 Schalter |
| Hervorheben |
Anzeigestruktur Industrielle Digitale Messgeräte,2 Switch Industrial Digital Gauges |
||
Product Description
Beschreibung des Produkts
Digitale Industriemessgeräte mit Schalter für Hoch/Niedrig- und Hoch/Hoch-Hoch-Alarm

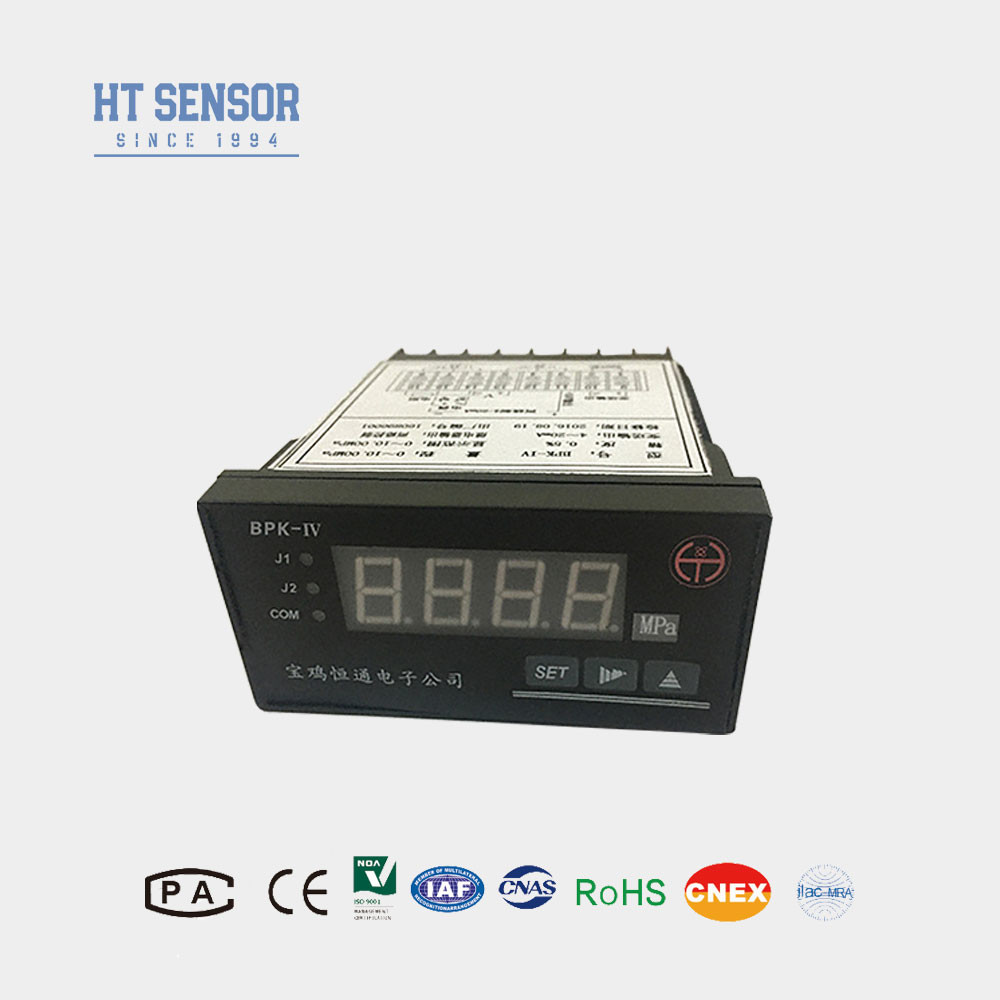

Druckmessgerät/Schalter BPK-IV
Einleitung:
1. Verschiedene RTDS, Thermoelemente oder Standard-Eingangssignale können ausgewählt werden (siehe Tabelle).
2. Isolierte Übertragungsausgabe ist 12-Bit-Auflösung.
3. Zwei Relais-Ausgänge, die als Alarm-Typ hoch/niedrig, hoch/hoch-hoch oder niedrig/niedrig eingestellt werden können.
Spezifikation
1Versorgungsspannung: 220 VAC /24VDC(±10%);
2- Umgebungstemperatur: 0 bis 50 °C; relative Luftfeuchtigkeit: ≤ 85%Nicht ätzendes Gas;
3. Eingangssignal, Anzeigebereich und relevante Parameter: (siehe Tabelle 1)
Tabelle 1
| Eingangssignalcode | Eingangssignal | Anzeigenbereich | Entschließung | Präzision | Eingangsimpedanz |
| 00 | T TC | 0 bis 400 °C | 1 °C | 00,2% | 100K. |
| 01 | R TC | 0~1600 °C | 1 °C | 00,2% | 100K. |
| 02 | J TC | 0~1200 °C | 1 °C | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0 ~ 2300 °C | 1 °C | 00,2% | 100K. |
| 04 | B TC | 350 bis 1800 °C | 1 °C | 00,2% | 100K. |
| 05 | S TC | 0~1600 °C | 1 °C | 00,2% | 100K. |
| 06 | K TC | 0~1300 °C | 1 °C | 00,2% | 100K. |
| 07 | E TC | 0 ~ 900 °C | 1 °C | 00,2% | 100K. |
| 08 | RTD Pt100 | -200 ~ 600 °C | 0.1 °C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50°C bis 150°C | 0.1 °C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω Ferndruck | Die Mindest- und Höchstgrenze des Anwendungsbereichs kann von -1999 bis 9999 festgelegt werden. | Der Anzeigebereich ist kontinuierlich von -1999 bis 9999 unter Verwendung einer 16-Bit-A/D-Probe | 00,2% | (0,2 mA) |
| 11 | 0~75mV Stromteil | 00,1% | 100K. | ||
| 12 | 0 bis 30 mV | 00,1% | 100K. | ||
| 13 | 0~5 V-Standardsignal | 00,1% | 100K. | ||
| 14 | 1 ~ 5 V-Standardsignal | 00,1% | 100K. | ||
| 15 | 0~10V-Standardsignal | 00,1% | 100K. | ||
| 16 | Standardsignal von 0 bis 10 mA | 00,1% | 20Ω | ||
| 17 | Standardsignal von 0 bis 20 mA | 00,1% | 20Ω | ||
| 18 | 4 bis 20 mA Standardsignal | 00,1% | 20Ω |
Tabelle 2
| Übertragung des Ausgangssignals | Leistung | Übermittlungsbereich | Isolierte Spannung | Max, du bist ein guter Mann. Entschließung |
Präzision | Lastkapazität | Spannung in offenem Stromkreis |
| 00 | 4 bis 20 mA | Übertragung von Daten innerhalb des Bereichs auf Standardstromsignal | 1500 V | 12 Bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 bis 20 mA |
Dieses Produkt wird nur in 4 ~ 20mA oder 0 ~ 20mA Ausgangsstrommignale hergestellt.Es kann vom Hersteller oder selbst angeschlossen 250 oder 500 Ohm Widerstand für 1 ~ 5V oder 0 ~ 5V angepasst werden, 0 ~ 10V Spannung und Widerstand (Anmerkung: Die Genauigkeit des Widerstands beeinflusst direkt die Genauigkeit der Übertragungs-Ausgangsspannung).
5.Relay Ausgangskontaktkapazität: (siehe Tabelle 3)
Tabelle 3
| 250 V/120 V | 120 V/48 V | < 48 V | Relaislebensdauer | ||||
| Klimatisierung | DC | Klimatisierung | DC | Klimatisierung | DC | >100000 mal |
|
| Max. Strom (Widerstandslast) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Max. Strom (Induktionslast) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6- Und?Außenleistung DC24V/30mAEs kann den Sender mit Strom versorgen.
7Mit.automatische TemperaturkompensationsfunktionfürSensor für das Thermoelement.
8Mit.Funktion zum Schutz vor Trennungen.

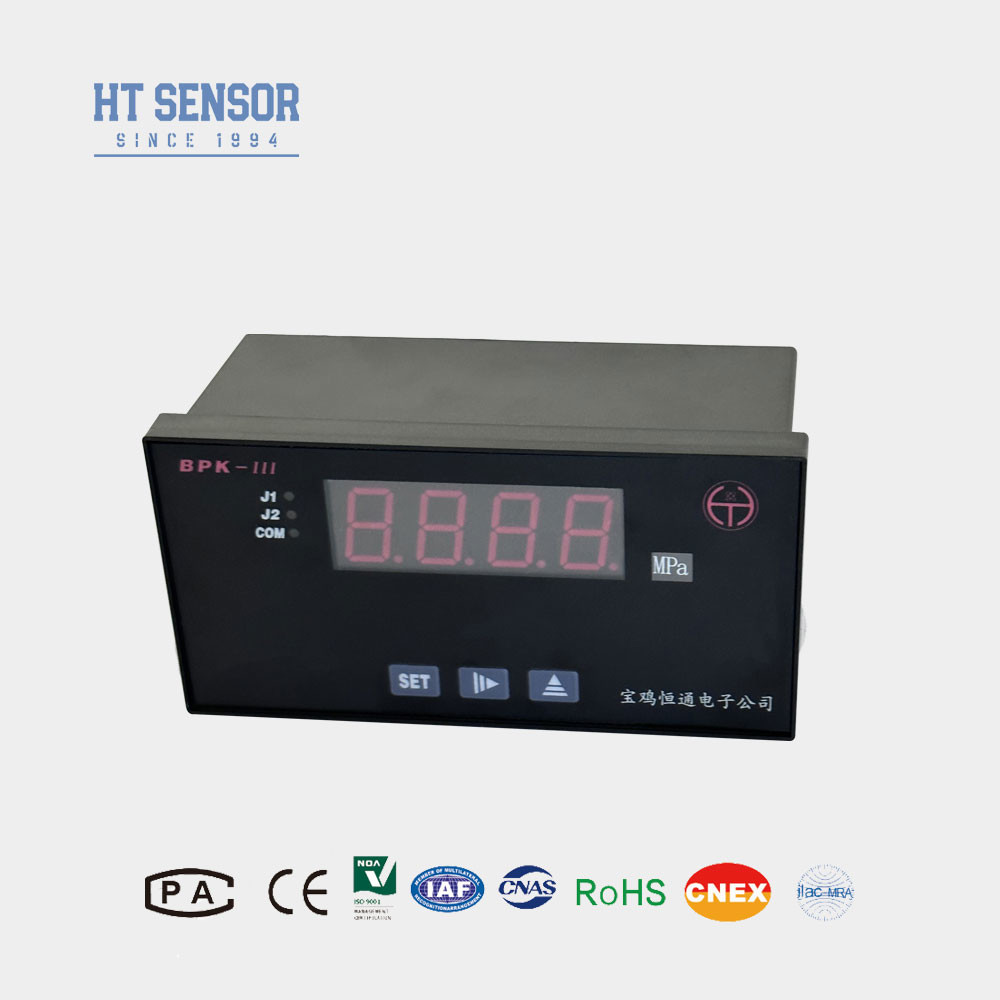

| Modell | Umrissdimensionen | Ausgangsgröße des Panels ((mm) | Anmerkung |
| BPK-IIIS1 | 160×80×80 (horizontale) | 152+0. Das ist alles.8× 76+0. Das ist alles.7 | |
| BPK-IV | 96×48×112 (horizontale) | 92+0. Das ist alles.7×44+0. Das ist alles.5 | |
| BPK-IIIN1 | 80 × 160 × 80 (vertikal) | 76+0. Das ist alles.7×152+0. Das ist alles.8 | |
| BPK-IIIN2 | 48×96×112 (vertikal) | 44+0. Das ist alles.5×92+0. Das ist alles.7 | |
| BPK-IIIF1 | 96 × 96 × 112 (Quadrat) | 92+0. Das ist alles.7×92+0. Das ist alles.7 | |
| BPK-IIIF2 | 48×48×108 (Quadrat) | 44+0. Das ist alles.5×44+0. Das ist alles.5 | mit J2-Alarmlampe ohne J2-Relee |
| BPK-IIIF3 | 72 x 72 x 112 | 67+0. Das ist alles.7× 67+0. Das ist alles.7 |
