10KPa~70MPa Siliziumdrucksensor Piezoresistiver Drucksensor
Product Details
| Modell Nr.: | HT19V | Typ des Gewinns: | Nein |
|---|---|---|---|
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| Reichweite: | 0-10kpa bis 60mpa | Ausgabe: | mV |
| Druckart: | G/A/S | Versorgung: | 5-10VDC |
| HS-Code: | 9026209090 | Versorgungsmaterial-Fähigkeit: | 20000 Stück/Monat |
| Typ: | Piezoresistiver Drucksensor | Material: | Edelstahl |
| Anpassung: | Verfügbar OEM und ODM | ||
| Hervorheben |
10kpa Siliziumdrucksensor,Piezoresistiver Siliziumdrucksensor,70 MPa Siliziumdrucksensor |
||
Product Description

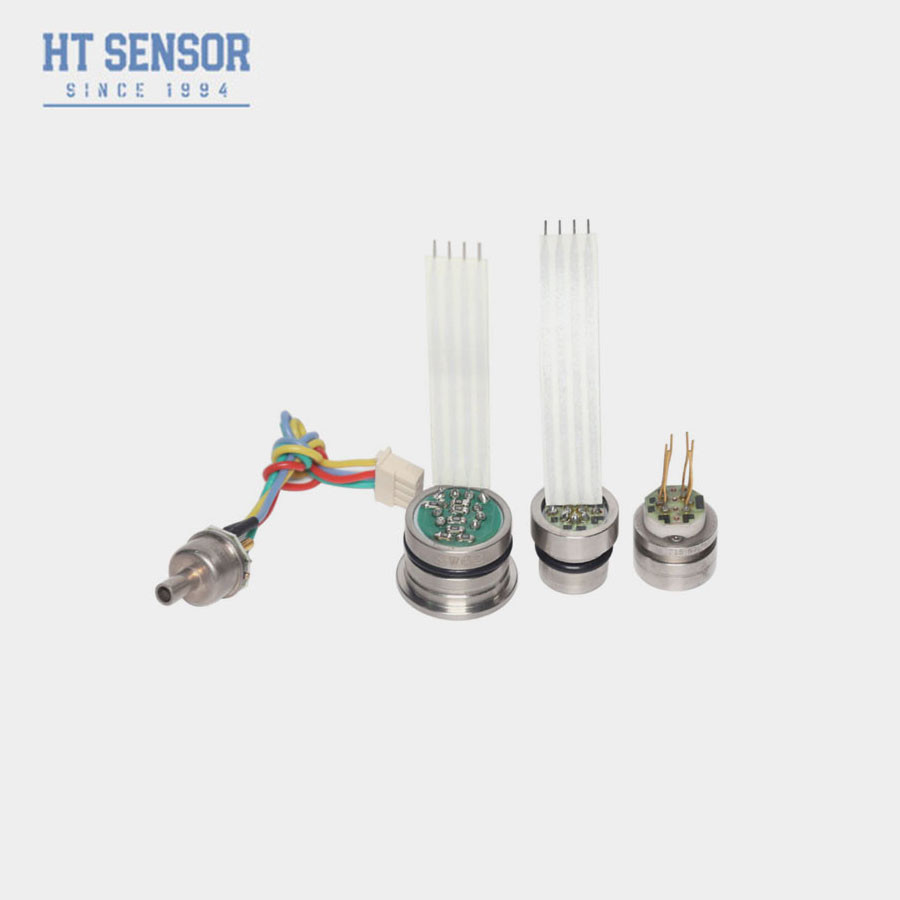

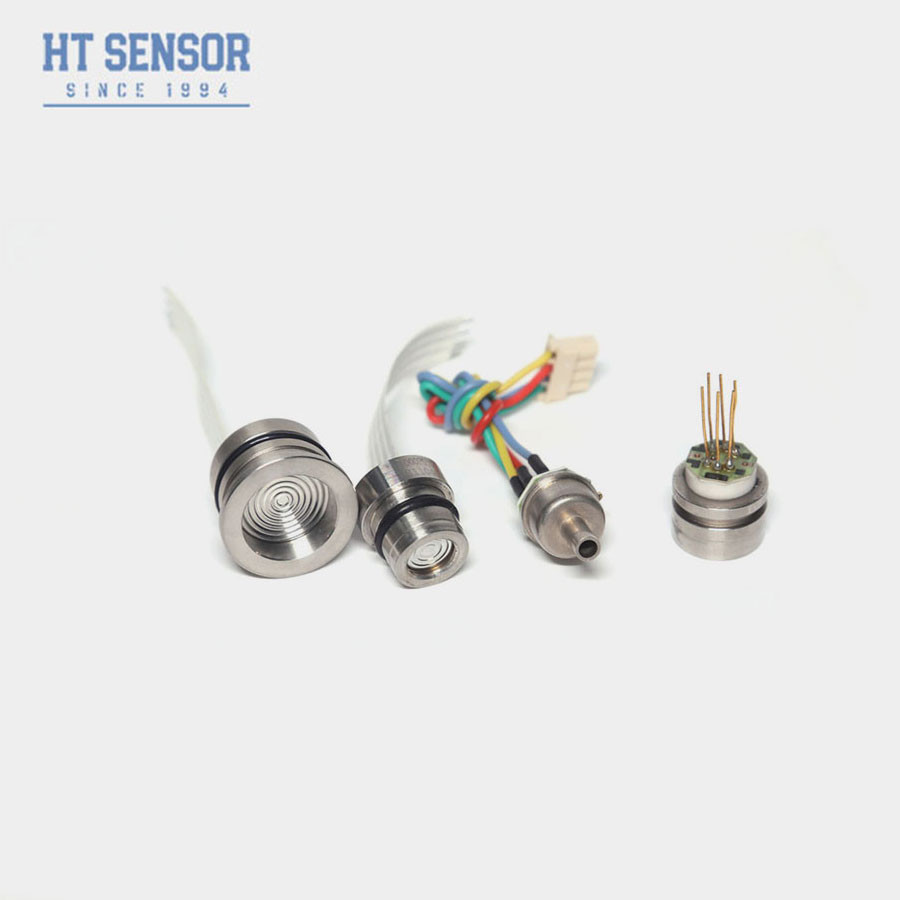

HT19V piezoresistiver Siliziumdrucksensor
Einführung eines Siliziumdrucksensors:
Der Kern des HT19-Piezoresistiven Silikondrucksensors besteht aus einem hochstabilen diffusen Siliziumelement.mit einem Druckmessgerät aus piezoresistivem Silizium, in einem Gehäuse aus rostfreiem Stahl mit einem Durchmesser von 316 LDie HT19V-Kompensation wird in einem schweißbaren Paket oder mit einer Vielzahl von Gewindeanlagen wie 1/4 und 1/8NPT, 1/4BSP sowie kundenspezifischen Prozessanlagen angeboten.
Weite Temperaturzonenkompensation, Laserwiderstandsregelung, Alterungstest zur Gewährleistung stabiler Produktleistung und hoher Zuverlässigkeit
Produktmerkmalevon Piezoresistiver Siliziumdrucksensor
• mit O-Ring-Dichtung montiert
• Edelstahlbefeuchtete Oberflächen
• Verstärkt
• ASIC-kalibriert
• Absolute, versiegelte Messung
• Option für Kabel
Anwendungenmit einem Druckmessgerät aus Silizium:
1. geeignet zur Messung des Korrosionsgas- und Flüssigkeitsdrucks, kompatibel mit 316 l Edelstahl
2. in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks verwendet.
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
1.Stromversorgung: ≤10VDC
2.Ausgangsspannung im allgemeinen Modus: 50% des Eingangs (typisch)
3.Eingangsimpedanz: 4KΩ~20KΩ
4.Ausgangsimpedanz:2.5KΩ~6KΩ
5Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparametermit einem Druckmessgerät aus SiliziumDie Kommission | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. | |||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen. | |||||
| Typ | Maximal | Einheit | ||||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |||
| ≥ 35 kPa | 0 bis 70 | oC | ||||
| Betriebstemperatur | - 20 bis 80 | oC | ||||
| Speichertemperatur | -40 bis 125 | oC | ||||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Isolierwiderstand | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||||
| Füllmittel | Silikonöl | |||||
| Gewicht | ~ 28 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC | ||||||
| Entwurf des Bausmit einem Druckmessgerät aus Silizium | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium |
|
|
| Auswahlbeispiele |
