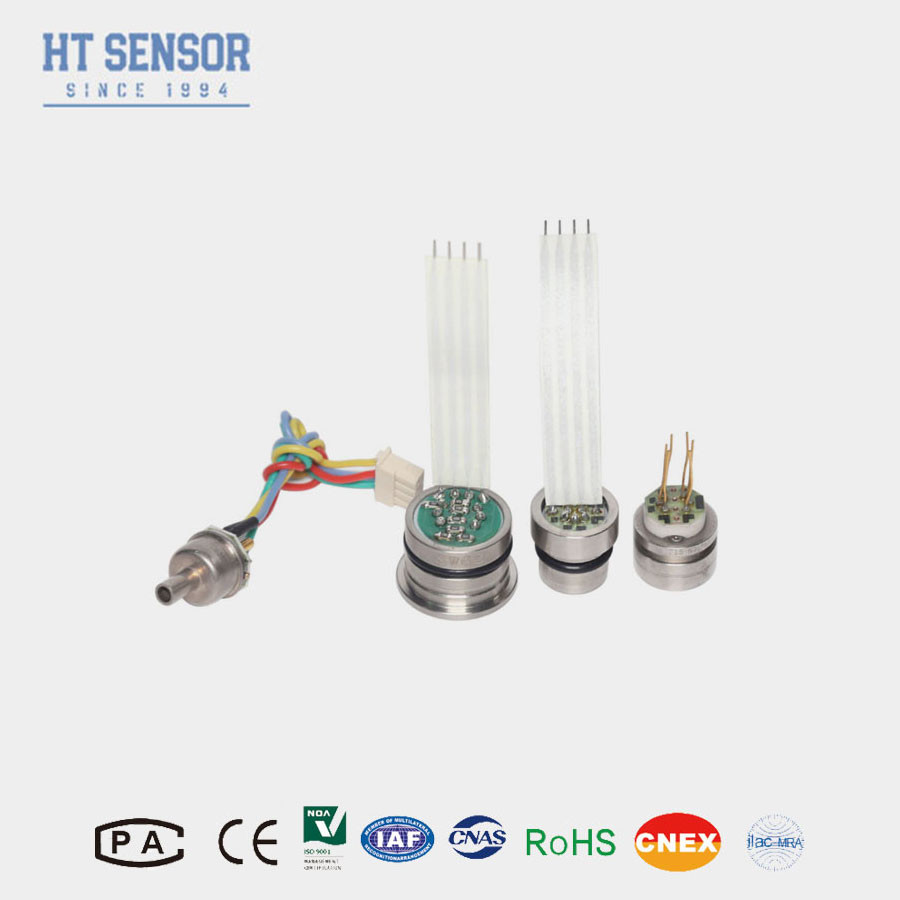

HT26V Siliziumdrucksensor für Anwendungen in der Erdölchemie, Metallurgie und Hydrologie
Product Details
| Material: | 316L | Mindestbereich: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | Versorgung: | 1.5mA |
| Ausgabe: | 100mv + 2mv | auswählbar: | Silikondraht in vier Farben oder vergoldete Nadel |
| Modell: | HT26V | Erdöl: | Diffusionssilicium |
| Macht: | 10VDC | ||
| Hervorheben |
Hydrologie Siliziumdrucksensor,Metallurgie Silizium-Drucksensor,Erdölchemie Silizium-Drucksensor |
||
Product Description
HT26V Diffusioniertes Siliziumdrucksensor Piezoresistives Drucksensor
Einführung eines Siliziumdrucksensors:
HT26V ist ein hochempfindlicher piezoresistiver Siliziumchip, der als Druckempfindelement eingebaut ist.Die Vorstromscheide isoliert den Druckchip vollständig vom zu messenden Medium- Es ist einfach zu installieren.
Konstante Spannungsversorgung 10V, 100mv Ausgang, breite Temperaturkompensation, Laserwiderstandsregelung, gute Stabilität, hohe Zuverlässigkeit
ProduktmerkmaleSilikondruckmessgerät:
1.Verwenden Sie fortschrittliche Technologie und 316L Edelstahl Gehäuse
2- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
3. Höhe von 7 mm, anpassbar
Anwendungenmit einem Druckmessgerät aus Silizium:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L-Edelstahlkompatibilität
2. Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3. in der Schifffahrt und Luftfahrt eingesetzt
4.mit einer Breite von mehr als 50 mm,
Elektrische Daten des Silizium-Drucksensors
Versorgung:10VDC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Leistungsparameter: | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. | |||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze | |||||
| Typ | Maximal | Einheit | ||||
| Linearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Betriebstemperatur | -20 ¢80 | °C | ||||
| Speichertemperatur | - 40 ¢ 125 | °C | ||||
| Zulässige Überlastung | 3 mal die volle Skala | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Isolierwiderstand | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||||
| Füllmittel | Silikonöl | |||||
| Gewicht | 25 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C | ||||||
