Hochpräziser Drucktransmitter-Sensor mit 120 m maximalem Bereich für industrielle Anwendungen

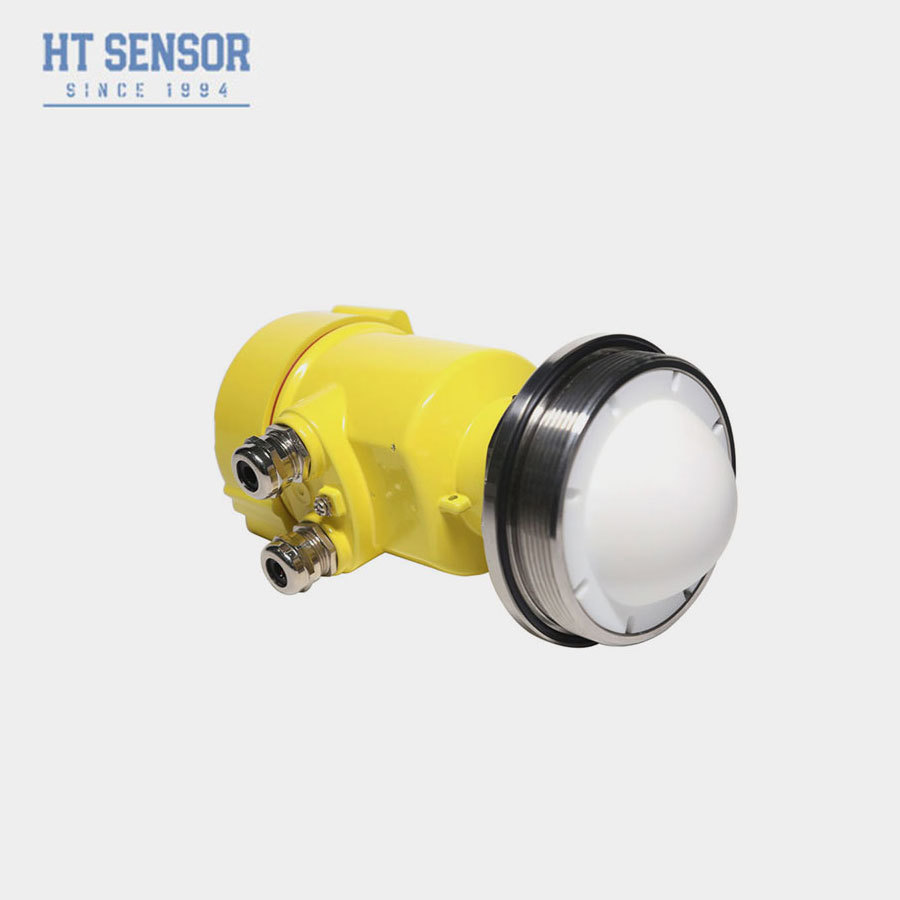

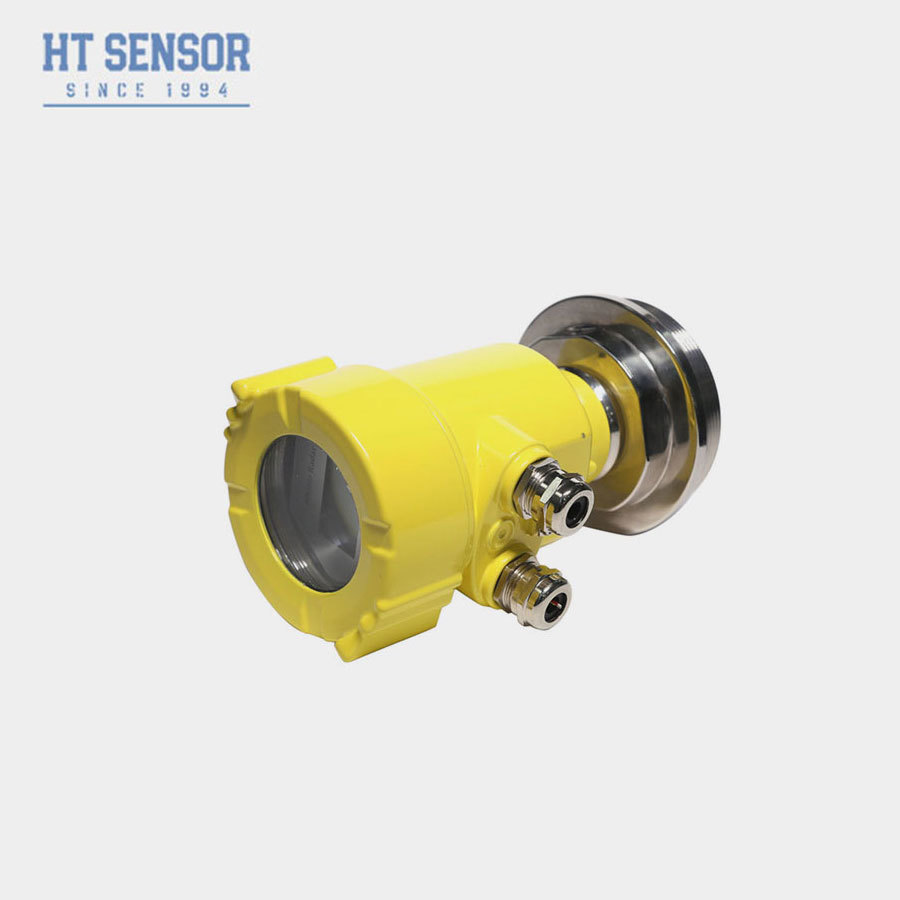

                                                                                             80G-Radarniveaumeter

Die Produktion umfaßt:

Die 76-81 GHz Frequenzmodulierten Kontinuierlichen Wellen (FMCW) Radarprodukte unterstützen sowohl vier- als auch zwei-Draht-Anwendungen.und der blinde Fleck ist so klein wie 10 cmAufgrund seiner höheren Betriebsfrequenz und seiner kürzeren Wellenlänge eignet er sich besonders für Festkörperanwendungen.Es bietet einzigartige Vorteile bei hohem Staubgehalt und hohen Temperaturen (bis zu +200°C)Das Gerät bietet eine Flansch- oder Gewindeanbauoption, wodurch die Montage einfach und bequem ist.

Vorteile:

    Auf Basis des selbst entwickelten CMOS-Millimeterwellen-HF-Chips wird eine kompaktere HF-Architektur, ein höheres SNR und eine kleinere Blinde Zone realisiert.

Die 5 GHz-Bandbreite ermöglicht es dem Produkt, eine höhere Auflösung und Messgenauigkeit zu erzielen.

Der engste Antennenstrahlwinkel beträgt 3°, die Störungen in der Installationsumgebung wirken sich weniger auf das Gerät aus und die Installation ist bequemer.

Die kürzere Wellenlänge weist bessere Reflexionsmerkmale auf der festen Oberfläche auf, sodass sie nicht mit einer speziellen universellen Flansche zielt.

Unterstützt das Bluetooth-Debugging von Mobiltelefonen, um die Wartungsarbeiten von Außendienstmitarbeitern zu erleichtern.

Technische:

 Einrichtung:

    Bei der Installation sind zwei Punkte zu beachten: Ziel ist die Zielmittelhöhe und versucht, den vertikalen Einfall der Materialhöhe zu gewährleisten; falsches Echo wird vermieden.Siehe folgende typische Arbeitsbedingungen.

Stellen Sie sicher, dass innerhalb des Strahlbereichs keine Hindernisse wie Leitern und Stufen vorhanden sind.

Schematisches Diagramm der Anlageposition der Messgeräte

Das Gerät sollte mindestens 20 cm von der Behälterwand entfernt installiert werden, da es sonst wahrscheinlich falsche Messwerte erzeugt.

Installieren Sie mindestens 20 cm von der Containerwand entfernt

Bei der Montage des Geräts sollte sichergestellt werden, dass der Antennenstrahl den Einspeiseingang vermeidet, wie in der Abbildung dargestellt.

Der Antennenstrahl vermeidet den Anschluss

Der kegelförmige Behälter sollte sicherstellen, dass der Strahl direkt auf den Boden des Behälters gerichtet ist, da sonst die Messwerte am Boden des Behälters ungenau sein können.

Der konische Behälter sollte sicherstellen, dass der Strahl direkt auf den Boden des Behälters gerichtet ist.
