Hochgenaues Radarniveaumeter mit maximaler Reichweite von 120 m für industrielle Anwendungen

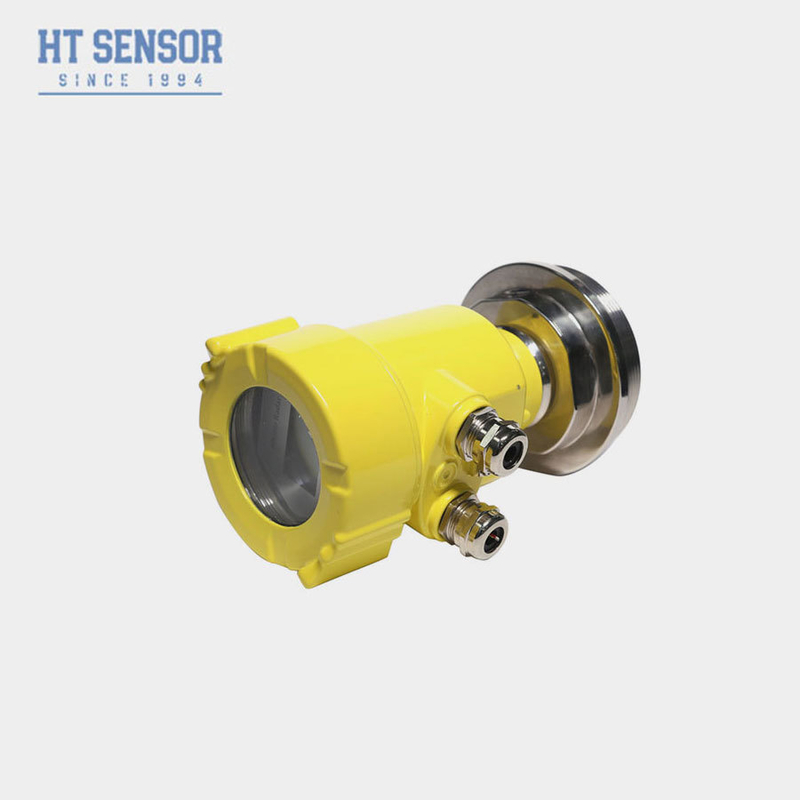

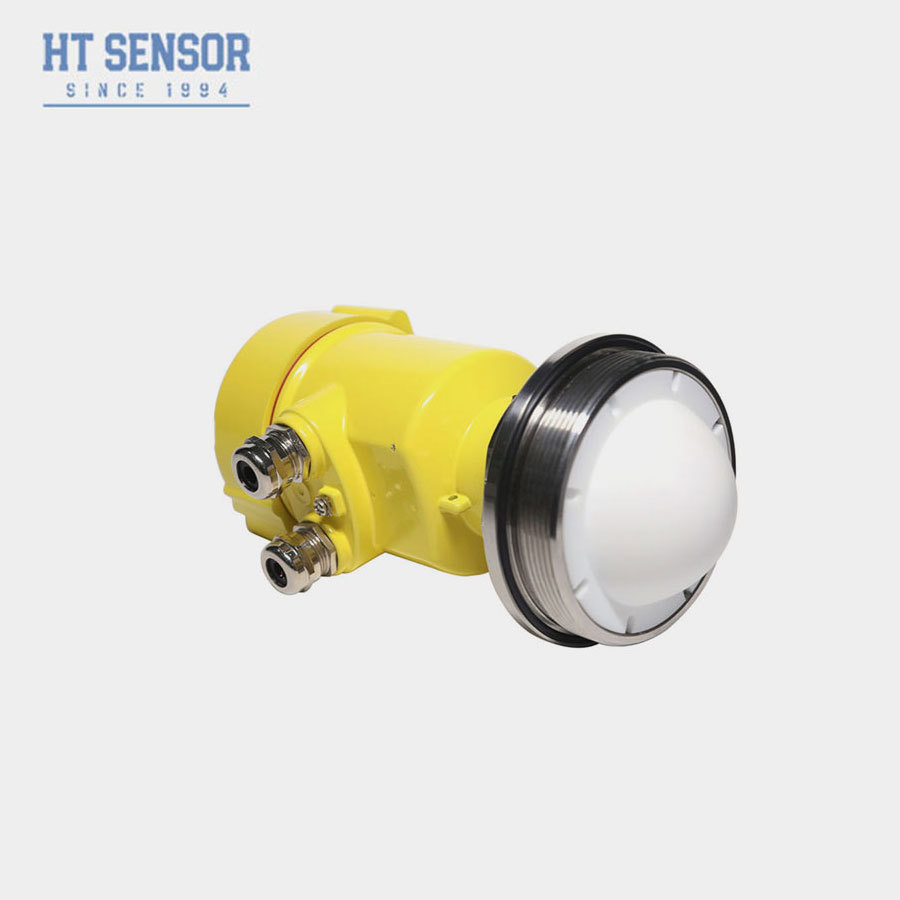

                                                                                                   80G Radar-Füllstandsmessgerät

 Produkteinführung:

     Die 76-81 GHz frequenzmodulierten Dauerstrichradarprodukte (FMCW) unterstützen sowohl Vier-Draht- als auch Zwei-Draht-Anwendungen. Mit mehreren Modellen kann die maximale Reichweite 120 m erreichen, und der tote Winkel ist nur 10 cm klein. Aufgrund seiner höheren Betriebsfrequenz und kürzeren Wellenlänge eignet es sich besonders für Feststoffanwendungen. Durch das Senden und Empfangen elektromagnetischer Wellen durch eine Linse bietet es einzigartige Vorteile in Umgebungen mit hohem Staubaufkommen und rauen Temperaturen (bis zu +200℃). Das Instrument bietet Flansch- oder Gewindebefestigungsoptionen, wodurch die Installation einfach und bequem ist.

 Vorteile:

     Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip werden eine kompaktere HF-Architektur, ein höheres SNR und eine kleinere Blindzone realisiert.

    Die 5-GHz-Arbeitsbandbreite ermöglicht dem Produkt eine höhere Messauflösung und Messgenauigkeit.

    Der engste Antennenstrahlwinkel beträgt 3°, die Störungen in der Installationsumgebung haben weniger Auswirkungen auf das Instrument, und die Installation ist bequemer.

    Die kürzere Wellenlänge hat bessere Reflexionseigenschaften auf der festen Oberfläche, so dass keine spezielle Universalflansch zur Ausrichtung verwendet werden muss.

    Unterstützt Bluetooth-Debugging über Mobiltelefone, um die Wartungsarbeiten des Feldpersonals zu erleichtern.

Technisch:

 Installation:

    Bei der Installation sind zwei Punkte zu beachten: Auf die Zielmaterialebene zielen und versuchen, einen vertikalen Einfall der Materialebene sicherzustellen; Fehlanzeigen vermeiden. Siehe die folgenden typischen Arbeitsbedingungen.

    Stellen Sie sicher, dass sich keine Hindernisse innerhalb des Strahlbereichs befinden, wie z. B. Leitern und Stufen.

                                                   Schematische Darstellung der Instrumenteninstallationsposition

Das Instrument sollte mindestens 20 cm von der Behälterwand entfernt installiert werden, andernfalls ist es wahrscheinlich, dass falsche Messwerte erzeugt werden

Mindestens 20 cm von der Behälterwand entfernt installieren

Die Installation des Instruments sollte sicherstellen, dass der Antennenstrahl den Speiseanschluss vermeidet, wie in der Abbildung gezeigt

Antennenstrahl vermeidet Speiseanschluss

Der konische Behälter sollte sicherstellen, dass der Strahl direkt auf den Boden des Tanks gerichtet ist, andernfalls können die Messergebnisse am Boden des Tanks ungenau sein

Der konische Tank sollte sicherstellen, dass der Strahl direkt auf den Boden des Tanks gerichtet ist

Produktverdrahtung

Verdrahtungsplan für Zwei-Draht-Produkte mit Einkammergehäuse und 24VDC-Stromversorgung

Schematische Darstellung von Zwei-Draht-Produkten

Verdrahtungsplan des Einkammergehäuses mit 24VDC-Stromversorgung (4-20mA) Vier-Draht-Produkt

Bei der Anwendung des Vier-Draht-Systems sind zusätzlich zum 24-V-Stromanschluss 4-20mA analoge Signale separate zwei Anschlüsse

Verdrahtungsplan des Einkammergehäuses mit 24VDC-Stromversorgung (RS485) und Vier-Draht-Produkten

Bei der Anwendung des Vier-Draht-Systems sind zusätzlich zum 24-V-Stromanschluss RS485 analoge Signale separate zwei Anschlüsse

Verdrahtungsplan eines Zweikammergehäuses mit 220VAC-Stromversorgung (4-20mA) und Vier-Draht-Produkten

Bei der Anwendung des Vier-Draht-Systems sind 3 und 4 kurzgeschlossen, wenn 4-20mA nicht ausgegeben wird
