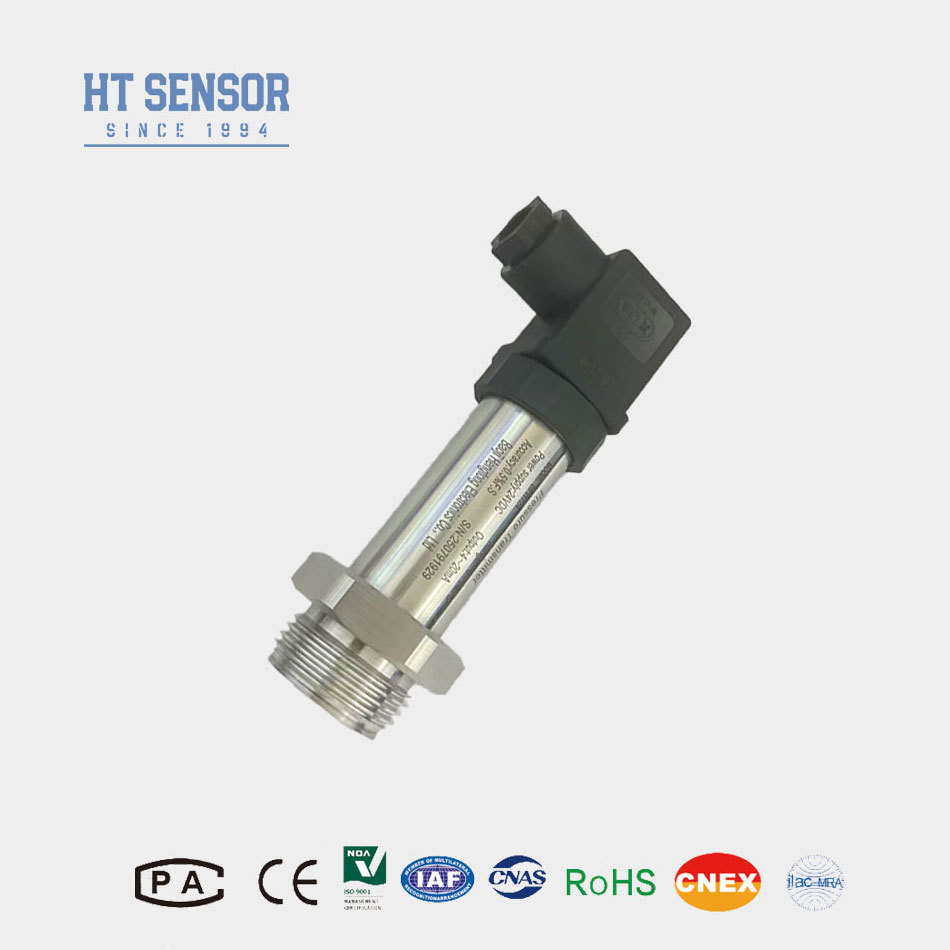

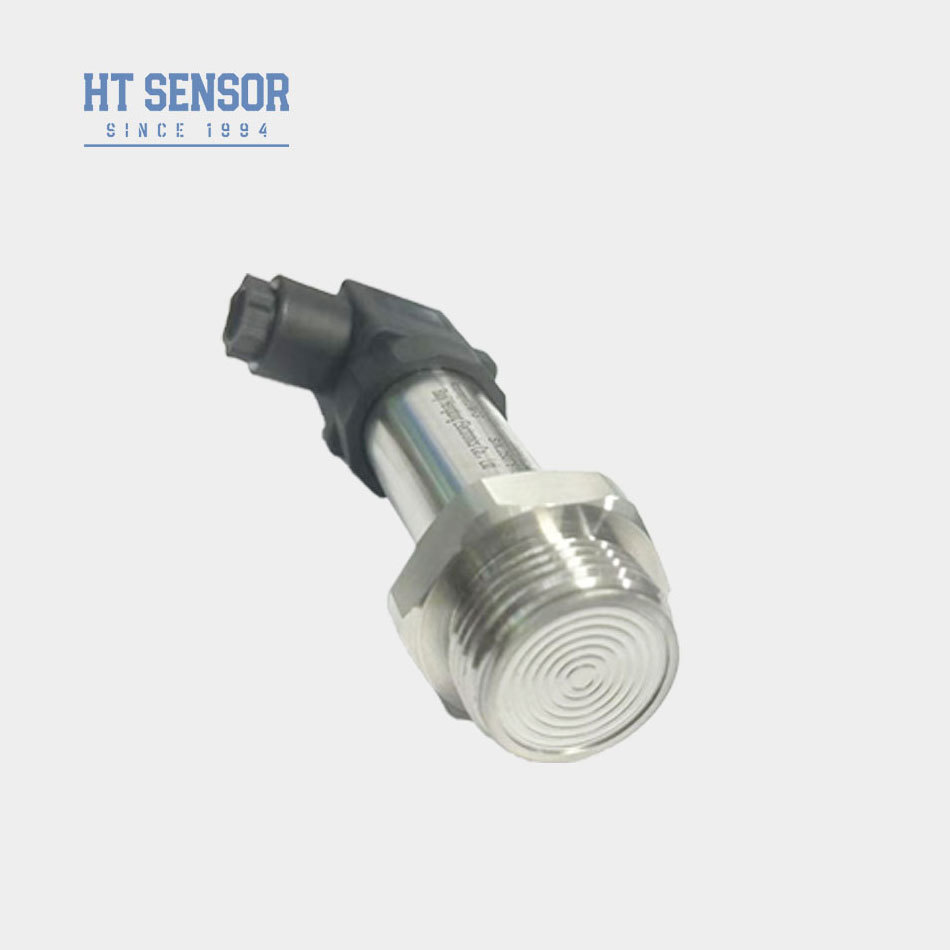

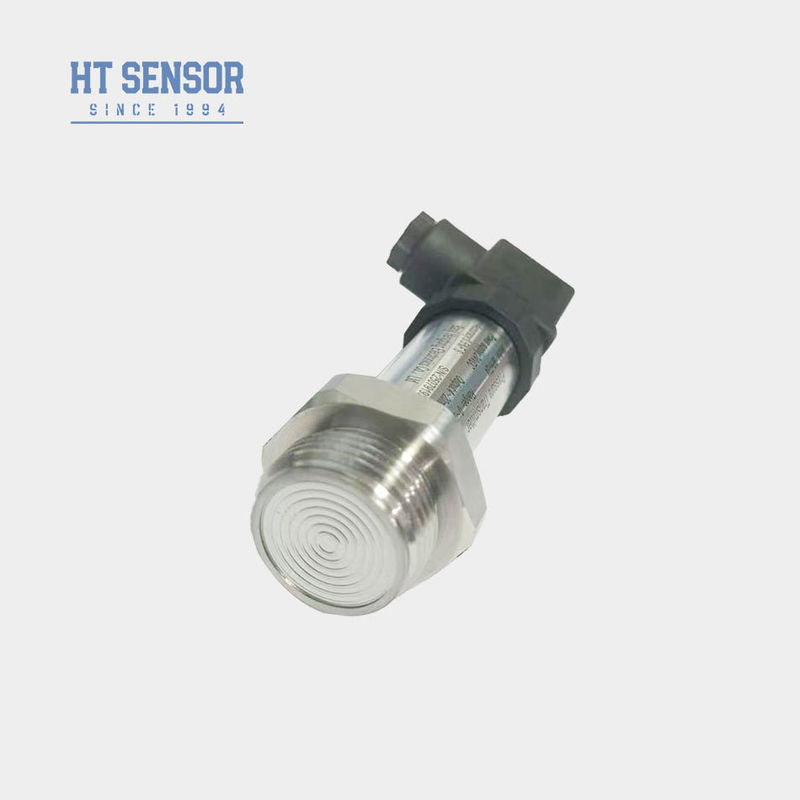

BPHT241 Drucktransmitter mit bündiger Membran
Einführung:
Der BPHT241 Drucktransmitter mit bündiger Membran verwendet den HT-Serien-Kern mit großem, bündigem Membran-Silizium-Druckwiderstand-Isolationsölfüllung als Signalmesselement. Die Signalverarbeitungsschaltung befindet sich in einem Edelstahlgehäuse und wandelt das Sensorsignal in ein Standardsignalausgangssignal um. Dieser Drucktransmitter wird hauptsächlich an Orten eingesetzt, an denen hohe hygienische Bedingungen erforderlich sind, um zuverlässige und genaue Druckmessungen in hygienischen Umgebungen zu gewährleisten.
Produktmerkmale:
1. G1-Druckanschluss
2. Entwickelt für hygienische Anwendungen zur Vermeidung von Mediumansatz
3. Hohe Genauigkeit mit einer vollständig aus Edelstahl gefertigten Struktur
4. Leicht zu reinigen.
Anwendungen:
1. Geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
2. Ideal für Umwelt- und Chemieindustrie
3. Einsatz in der Schifffahrts- und Luftfahrtindustrie
4. Gut geeignet für den Einsatz in der Medizin, Biopharmazie und Lebensmittelhygiene Industrien.
| Leistungsparameter |
| Messbereich |
0~35Kpa…~20MPa |
| Druckart |
Relativdruck, Absolutdruck, Absolutdruck |
| Überlast |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25ºC |
±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit |
0,1 % FS |
| Hysterese |
0,1 % FS |
| Langzeitstabilität |
±0,1 % F.S/Jahr (typisch) ±0,2 % F.S/Jahr (maximal) |
| Temperaturdrift des Nullpunkts |
±0,02 % F.S/ºC (≤100 KPa) ±0,01 % F.S/ºC (>100 KPa) |
| Temperaturdrift über den gesamten Messbereich |
±0,02 % F.S/ºC (≤100 KPa) ±0,01 % F.S/ºC (>100 KPa) |
| Frequenzgang |
2,4 kHz |
| Kompensationstemperatur |
-20-70ºC (≤10 MPa, anpassbar) |
| Betriebstemperatur |
-20ºC~80ºC |
| Lagertemperatur |
-40ºC~120ºC |
| Vibration |
10 g, 55 Hz ~ 2 kHz |
| Gehäusematerial |
304, 316L |
| Membranmaterial |
316L |
| Isolationswiderstand |
100 MΩ 100 VDC |
| Explosionsschutzart |
Ex db IIC T6 Gb |
| Schutzart |
IP65 |
| O-Ring-Dichtung |
Fluorkautschuk |
| Gewicht |
~0,25 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgangstyp |
| 4~20mA |
12~30VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1~5V |
| 0/1~10V |
| 0,5~4,5V |
5VDC |
| RS485-Kommunikationsprotokoll |
3,6~30V / Batterie |
4 Draht |
1. Bitte stellen Sie bei der Produktauswahl sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
2. Bitte beachten Sie bei der Bestellung, dass explosionsgeschützte Produkte keine Digitalanzeigeköpfe enthalten.
3. Bei der Bestellung von Transmittern mit einem LCD- oder LED-Anzeigekopf sollte die Stromversorgung für den Transmitter nicht unter 20 VDC liegen.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass Benutzer vor Ort Blitzschutzvorrichtungen installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5. Der Nennbetriebstemperaturbereich des Fluorkautschuk-O-Rings beträgt -20ºC bis 250ºC. Wenn die Betriebstemperatur des Produkts unter -20ºC liegt, muss eine EPDM-O-Ring-Dichtung gewählt werden.
6. Die Standardkabellänge beträgt 1,5 m und ist in drei Materialien erhältlich. Wenn keine Angabe erfolgt, wird es mit Polyethylen-Kabelmaterial geliefert. Wenn Sie ein anderes Kabelmaterial benötigen, geben Sie dies bitte in der Bestellung an.
7. Bei besonderen Anforderungen wie starken Vibrationen, Stoßkräften, starken elektromagnetischen oder Hochfrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
FAQ:
1. F: Was sind die Merkmale Ihrer Drucksensor-Transmitter?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung. Anpassung möglich.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte auf spezifische Bedürfnisse zuschneiden. Wir bieten OEM- und ODM-Service.
3. F: Wie hoch ist Ihre Produktionskapazität?
A: Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Transmitter pro Monat produzieren, sodass wir in der Lage sind, die Anforderungen von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung sicherzustellen.
4. F: Wie ist die typische Lieferzeit?
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
5. F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernunterricht per PC-Netzwerk ist jederzeit verfügbar.
