BP93420-III Digitale Druckanzeige 0-100MPa IP65
Product Details
| Modell Nr.: | BP93420-III | Messmedium: | Flüssig |
|---|---|---|---|
| Genauigkeitsnote: | 0,5% | Druckbereich: | - 100 Kpa... 0 Kpa ~ 10 Kpa... 100 MPa |
| IP -Bewertung: | IP65 | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Wohnmaterial: | 316L | Frequenzgang: | 2.4kHz |
| Gewicht: | ~ 1,2 kg | Überlast: | ≤ 1,5 -mal des Nennbereichs |
| Genauigkeit bei 25ºC: | ± 0,25% (typisch) ± 0,5% (maximal) | Langfristige Stabilität: | ± 0,1%fs/Jahr (typisch) ± 0,2%fs/Jahr (maximal) |
| Betriebstemperatur: | -20ºC ~ 80ºC | Lagertemperatur: | -40ºC ~ 120ºC |
| Isolationsresistenz: | 100 mΩ 100VDC | ||
| Hervorheben |
Digitale Druckübertrager 0-100 MPa,Industrielle Drucksensor IP65,Druckmessumformer mit Garantie |
||
Product Description

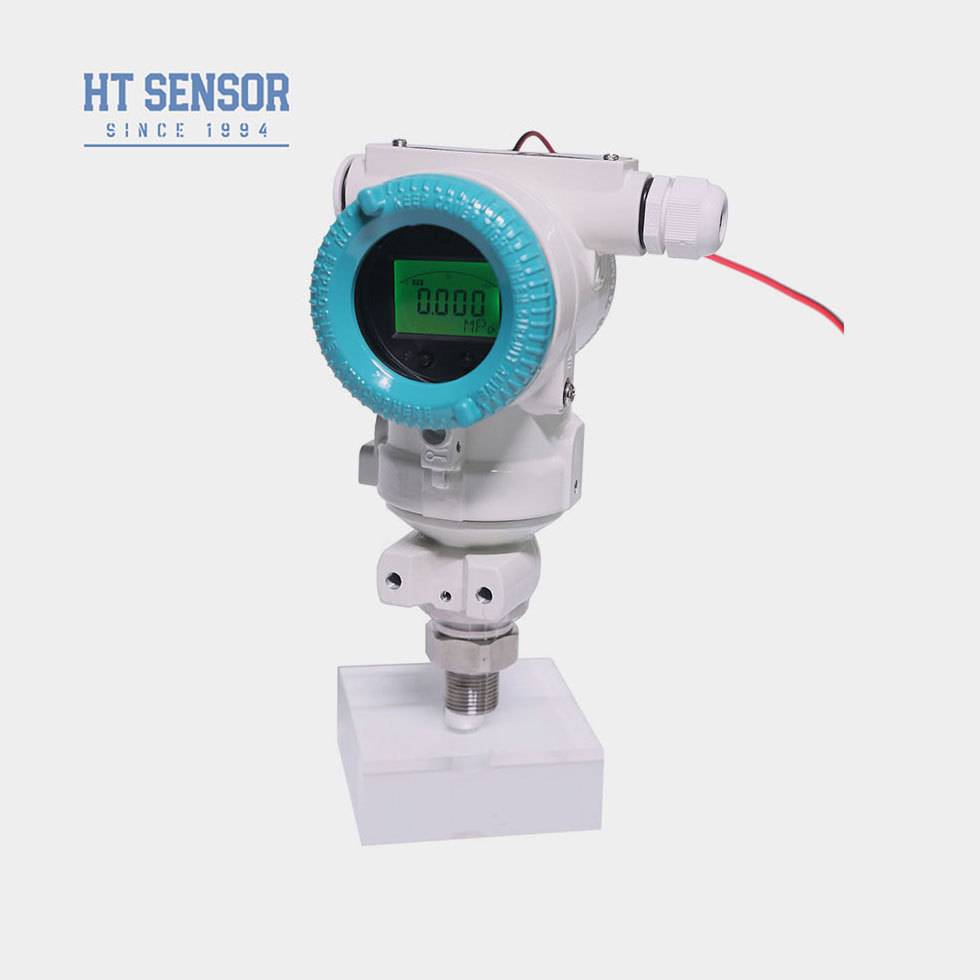

Der BP93420III-Drucktransmitter nutzt für die Signalmessung die mit Öl gefüllte Kerntechnologie der Siliziumpiezoresistiven Isolierung der HT-Serie.Die Signalverarbeitung umwandelt Sensorsignale in Standard-AusgangssignaleStrenge Tests und Alterungsscreening von Komponenten gewährleisten eine stabile, zuverlässige Leistung mit einer starken Störungssicherheit.
- Breiter Messbereich mit mehreren Druckschnittstellenoptionen und IP65-Schutz
- Einstellbare Ausgangssignale mit Anzeigemöglichkeit
- Nullpunkt und Vollskala-Anpassung
- hochpräzise, diffuse, piezoresistive Silikon-Drucksensorkerne
- Messung nicht korrosiver Gase und Flüssigkeiten in 316L-Systemen aus rostfreiem Stahl
- Erdöl, Chemie, Metallurgie, Energie und Hydrologie
- Druckmessung in rauen Industrieumgebungen im Freien
- Hydraulische und pneumatische Steuerungen
| Parameter | Spezifikation |
|---|---|
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ ± 0,1% FS |
| Hysterese | ≤ ± 0,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | aus Aluminium |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 1,2 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
- Gewährleistung der mittleren Kompatibilität mit Produktinkontaktteilen
- Explosionssichere Modelle ohne digitale Anzeigeköpfe
- Übertragungsgeräte mit LCD/LED-Displays benötigen eine Stromversorgung von ≥ 20 VDC
- Installieren Sie Blitzschutzvorrichtungen und sorgen Sie für eine ordnungsgemäße Erdung
- Bei Temperaturen unter -20 °C sind EPDM-O-Ringdichtungen anzugeben.
- Standardlänge des Kabels: 1,5 m (Polyethylen)
- Spezifische Anforderungen (Vibration, EMI/RFI usw.) in Bestellungen angeben
| Code | Entwurf des Baus |
|---|---|
| IB | Generaldrucktransmitter |
| IX. | Anzeige Drucktransmitter |
| IE | Stoßfeste Luftdruckübertrager |
| IIC/III | Industrielle allgemeine/Display-Drucktransmitter |
| Wenn | Feuchtigkeitsdichtes Drucktransmitter |
| IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter |
| In | Luftkonditionierendes spezielles Drucktransmitter |
| IC | Hochtemperaturdrucktransmitter |
| IQ/IQT | Große Membran/Hochtemperaturdrucktransmitter |
Messbereich:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa oder MPa (X zeigt den tatsächlichen Messbereich an)
| Code | Stromversorgung |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Andere |
| Code | Ausgangssignal |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5VDC |
| Code | Druckverbindung |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Andere |
| Code | Elektrische Verbindung |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 Stecker |
| B3 | Versiegelte Kabel-Ausgabe |
| B4 | 2088 Gewerbliche Gehäuse |
| B5 | 2088 Industriehülle mit Anzeige |
| B6 | Andere |
| Code | Druckart |
|---|---|
| G | Messdruck |
| Eine | Absoluter Druck |
| S | Versiegelter Referenzdruck |
