Detailinformationen

Modellnummer:	BP93420-IB	Messmedium:	Flüssig
Genauigkeitsnote:	0.5g	Druckbereich:	0kpa~10kpa...100MPa
IP -Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Wohnmaterial:	316L	Langfristige Stabilität:	+-0,2% F.S./Jahr (Typ.)
Zwerchfellmaterial:	316L	Betriebstemperatur:	-20ºC ~ 80ºC
Lagertemperatur:	-40ºC ~ 120ºC	Ausgangssignal:	4 ~ 20 mA, 0 ~ 10/20 mA, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V
Versorgungsspannung:	12 ~ 30VDC, 5VDC	Gewicht:	~ 0,15 kg
Isolationsresistenz:	100 mΩ 100VDC
Hervorheben:	4-20mA Drucktransmitter IP65 , Druckmessgerät für Industriezwecke mit einer Genauigkeit von 0 , 5 G

Produkt-Beschreibung

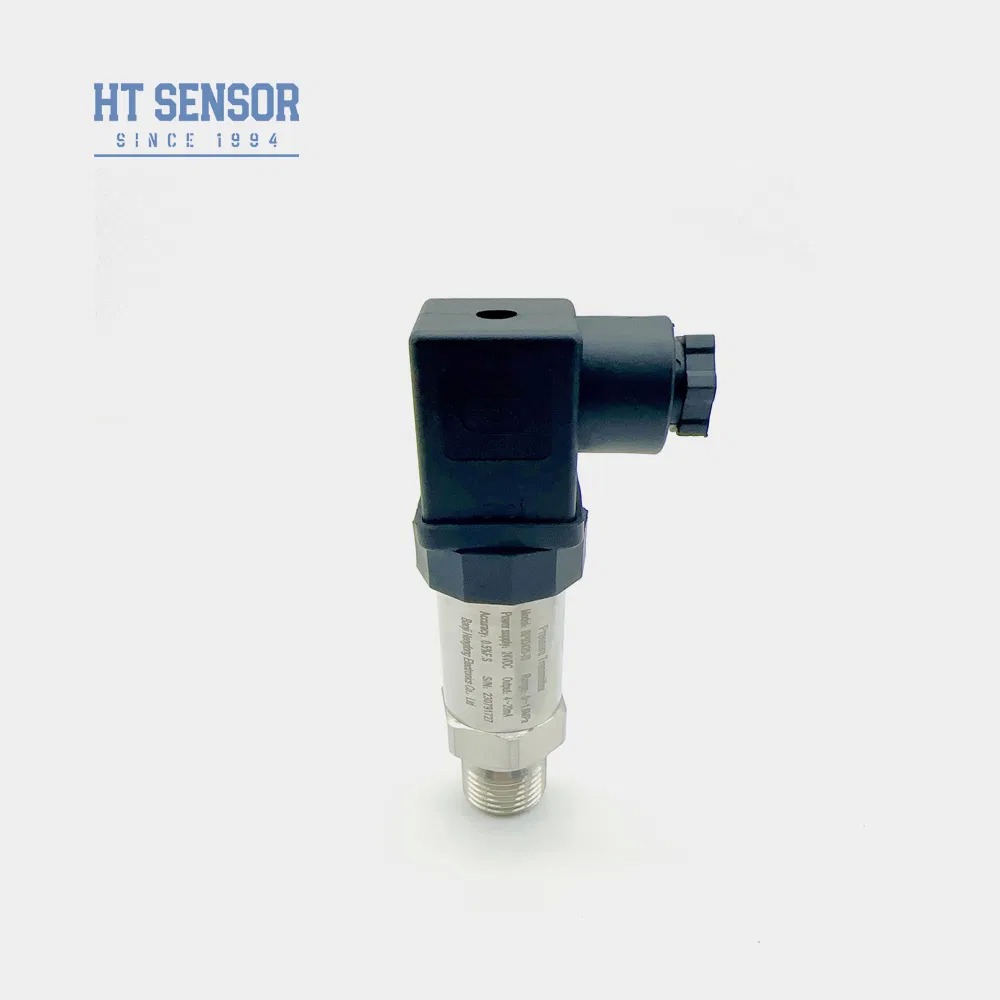

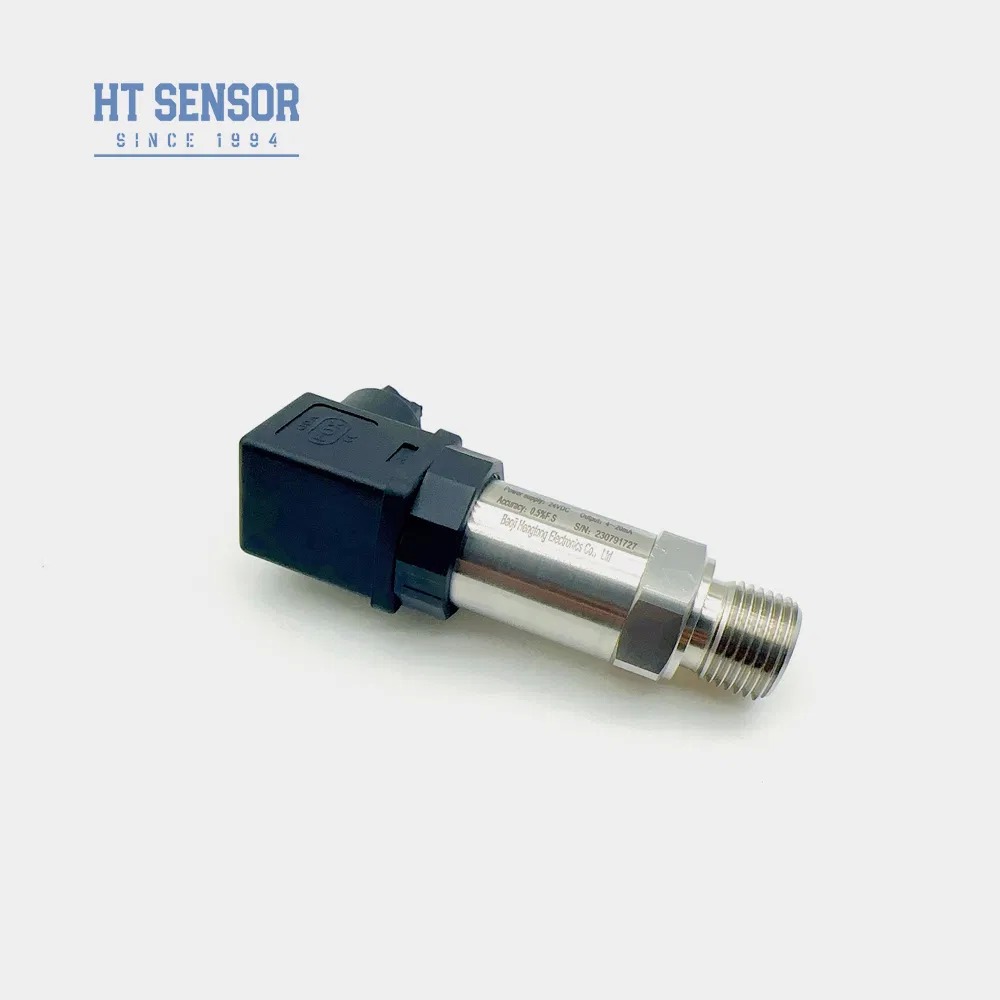

BP93420IB Druckübertrager

Einleitung

Der BP93420IB-Drucktransmitter verwendet als Messelement den mit Öl gefüllten Kern der Diffusionssilizium-Isolation der HT-Serie.Die Signalverarbeitungskette ist in einem Edelstahlgehäuse untergebrachtDurch strenge Prüfungen und Alterungsscreening wird eine stabile und zuverlässige Leistung gewährleistet.

Produktmerkmale

Breiter Messbereich mit Edelstahlkonstruktion und mehreren Druckschnittstellen
Kompaktes, leichtes Design für eine einfache Integration
Einstellbare Null- und Vollskalainstellungen
Hochgenaue Messung mit rein rostfreier Stahlstruktur

Anwendungen

Druckmessung von nicht korrosiven Gasen und Flüssigkeiten (316L Edelstahl kompatibel)
Anwendungen in der Marine- und Luftfahrtindustrie
Industrieprozesse einschließlich Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
Hydraulische und pneumatische Steuerungen

Leistungsparameter

Parameter	Spezifikation
Messbereich	- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa
Druckart	Messdruck, absoluter Druck, versiegelter Druck
Überlastung	≤ 1,5 mal der Nennbreite
Genauigkeit @ 25oC	±0,25% (typisch) ±0,5% (maximal)
Wiederholbarkeit	00,1% FS
Hysterese	00,1% FS
Langfristige Stabilität	± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal)
Temperaturverschiebung zum Nullpunkt	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Temperaturverschiebung in voller Skala	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Kompensationstemperatur	0-70oC ((≤10MPa, anpassbar)
Betriebstemperatur	-20 °C bis 80 °C
Speichertemperatur	-40 °C bis 120 °C
Vibrationen	10 g, 55 Hz ~ 2 kHz
Wohnmaterial	304, 316L
Material der Zwerchfläche	316L
Widerstand gegen Isolierung	100MΩ 100VDC
Explosionssicherheit	Ex db IIC T6 Gb
Schutzbewertung	IP65
O-Ring Siegel	mit einer Breite von nicht mehr als 15 mm
Gewicht	~ 0,15 kg

Spezifikationen für Ausgangssignale

Ausgangssignal	Versorgungsspannung	Ausgabeart
4 bis 20 mA	12 bis 30 VDC	2/3/4 Draht
0~10/20mA		3 Draht
0/1 ~ 5V	5VDC
0/1 ~ 10V
0.5 bis 4,5 V

Bestellinformationen

Tipps zur Bestellung

Gewährleistung der mittleren Kompatibilität mit Produktinkontaktteilen
Explosionssichere Modelle ohne digitale Anzeigeköpfe
Für Sendegeräte mit LCD/LED-Displays ist eine Stromversorgung von ≥ 20 VVDC erforderlich.
Installieren Sie Blitzschutzvorrichtungen und sorgen Sie für eine ordnungsgemäße Erdung
O-Ring aus Fluorkautschuk mit einer Temperatur von -20 oC bis 250 oC (EPDM unter -20 oC erforderlich)
Standardkabel: 1,5 m Polyethylen (Alternativen bei der Bestellung angeben)
Spezielle Anforderungen (Vibration, EMI/RFI usw.) im Voraus mitzuteilen

Bestellleitfaden

Code	Entwurf des Baus
IB	Generaldrucktransmitter
IX.	Anzeige Drucktransmitter
IE	Stoßfeste Luftdruckübertrager
IIC/III	Industrielle allgemeine/Display-Drucktransmitter
Wenn	Feuchtigkeitsdichtes Drucktransmitter
IIE/IIIE	Allgemeine/Anzeige-Drucktransmitter
In	Luftkonditionierendes spezielles Drucktransmitter
IC	Hochtemperaturdrucktransmitter
IQ1/IQ2	Große Membran/Hochtemperaturdrucktransmitter

Häufig gestellte Fragen

F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.

F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Anlagen produzieren bis zu 30.000 Einheiten monatlich.

F: Wie ist die typische Lieferzeit?

A: 5-8 Arbeitstage für Standardmodelle; angepasste Produkte können variieren.

F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Großbestellungen und langfristigen Partnerrabatten.

F: Was ist die Garantie und der Kundendienst?

A: 24 Monate Garantie mit 24-Stunden-Reaktionszeit.

Größe und Tag:

Zertifizierung:	CE, RoHS, ISO9001

Min Bestellmenge:	1
Preis:	15
