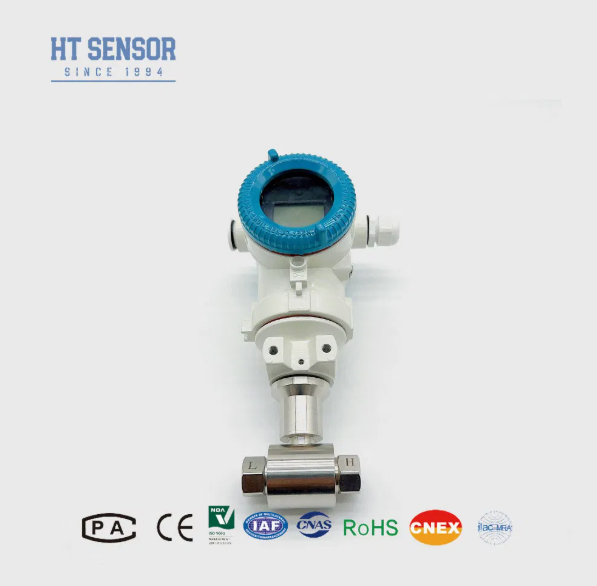

Aluminiumlegierung Digitale LCD-Differenzdrucksender mit Wheatstone-Brücke für industrielle Anwendungen
Produktdetails
| Design: | Akzeptieren Sie angepasst | Verbindungsstück: | M12*1 |
|---|---|---|---|
| Öl gefüllt: | Silikon-Öl | Produktschlüsselwörter: | Auto-Luftdrucksensoren |
| Typ der Verkabelung: | Mit vier Drähten | Strukturtyp: | Diffusioniertes Siliziumdrucktransmitter |
| Siegel: | EPDM, FPM und FKM | Liefern: | 1,5 mA |
| Prozessverbindung: | 1/2" NPT männlich | ||
| Hervorheben |
Differenzdrucktransmitter aus Aluminiumlegierung,Digitale LCD-Drucksensorübertrager,Weizensteinbrücke Diffusioniertes Siliziumdrucktransmitter |
||
Produktbeschreibung
Flüssigkeitsdruckdifferenzdrucksensor
BP93420DII Differenzdruckübertrager
Der BP93420DII-Differentialdruck-Sender verwendet einen piezoresistiven diffusen Siliziumsensor.Das Ausgangssignal der Wheatstone-Brücke unterhält eine ausgezeichnete Linearität mit dem DruckunterschiedIdeal für die Differenzdruckmessung von Gas und Flüssigkeit in der Erdöl-, Chemie-, Energie- und Hydrologieindustrie.
- Edelstahlkonstruktion für kompakte Konstruktion und einfache Montage
- Eine strenge Temperaturkompensation und eine Alterungsscreening sorgen für eine stabile und zuverlässige Leistung
- Flexible elektrische Schnittstellenoptionen: Steckverbinder oder direkte Verkabelung
- Differenzdruckmessungen für Gase und Flüssigkeiten in Erdöl-, Chemie-, Strom- und Hydrologiepipelines
- Industrieprozessüberwachung in den Bereichen Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Messung des Drucks in Rohrleitungen und in der Ofenkammer
| Messbereich | 0-10KPa...~2MPa |
|---|---|
| Druckart | Unterschiedlicher Druck |
| Einseitige Überlastung | ≤ 3 Mal des Nennbereichs |
| statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Span-Temperaturverschiebung | Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Kompensationstemperatur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| Betriebstemperatur | -30 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 100 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Eigentlich sicher und explosionssicher |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1 ~ 5V 0.5 bis 4,5 V |
5VDC |
- Sicherstellung der Kompatibilität des gemessenen Mediums mit den Kontaktteilen des Produkts
- Für einen zuverlässigen Betrieb ist ein Dreiflügelkollektor zwischen Messpunkt und Sender zu installieren.
- Positionsdruck-Schnittstellen während der Installation horizontal, um den Einfluss auf den Standort zu minimieren
- Spezifische Anforderungen (Vibration, Aufprall, EMI/RFI) bei der Bestellung angeben
| BP93420XX | Drucktransmitter |
|---|---|
| Code | Entwurf des Baus |
| DII | Differenzdrucktransmitter |
| Messbereich | 0-10KPa...~2MPa |
| Code | Stromversorgung |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Andere |
| Code | Ausgangssignal |
| S1 | 4 ~ 20mADC |
| S5 | 0~20mADC |
| S2 | 1 ~ 5VDC |
| S6 | 0~10VDC |
| S3 | 0 ~ 5VDC |
| S7 | 0.5 ~ 4.5VDC |
| S4 | 0~10mADC |
| Code | Druckverbindung |
| J1 | M20×1,5 Männlich |
| J2 | G1/2 Männlich |
| J3 | G1/4 Männlich |
| J4 | 1/2 NPT Männlich |
| J5 | Andere |
| Code | Elektrische Verbindung |
| B1 | Hirschmann |
| B2 | PG7 Stecker |
| B3 | Versiegelte Kabel-Ausgabe |
| B4 | Andere |
| Code | Druckart |
| D | Unterschiedlicher Druck |
