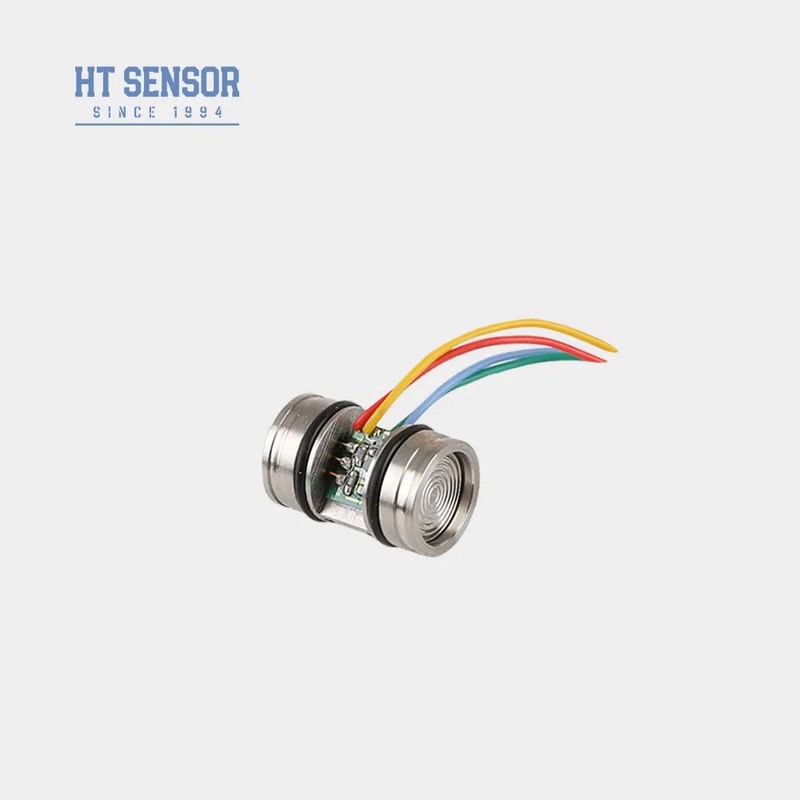

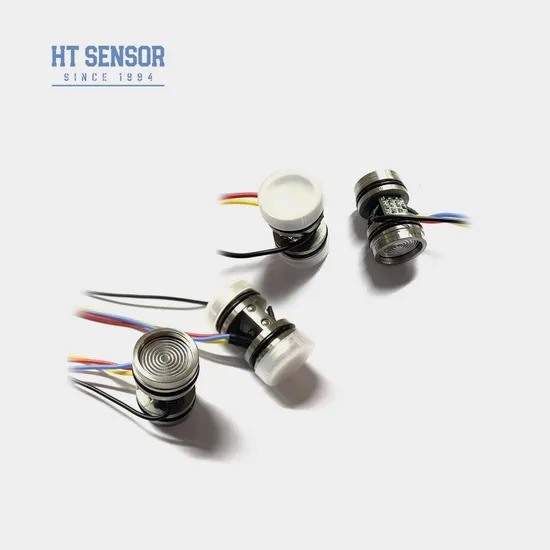

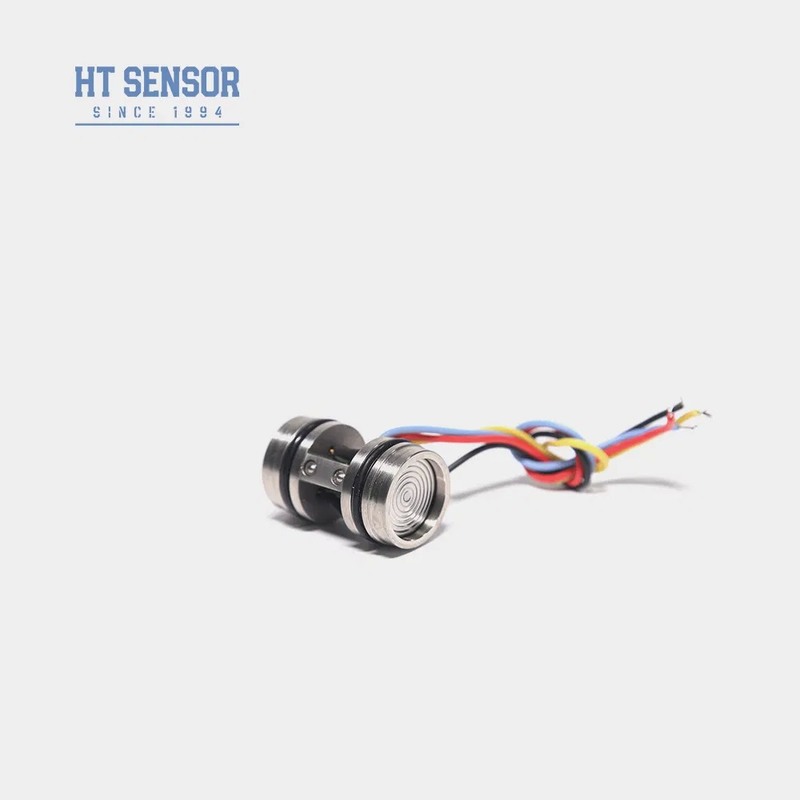

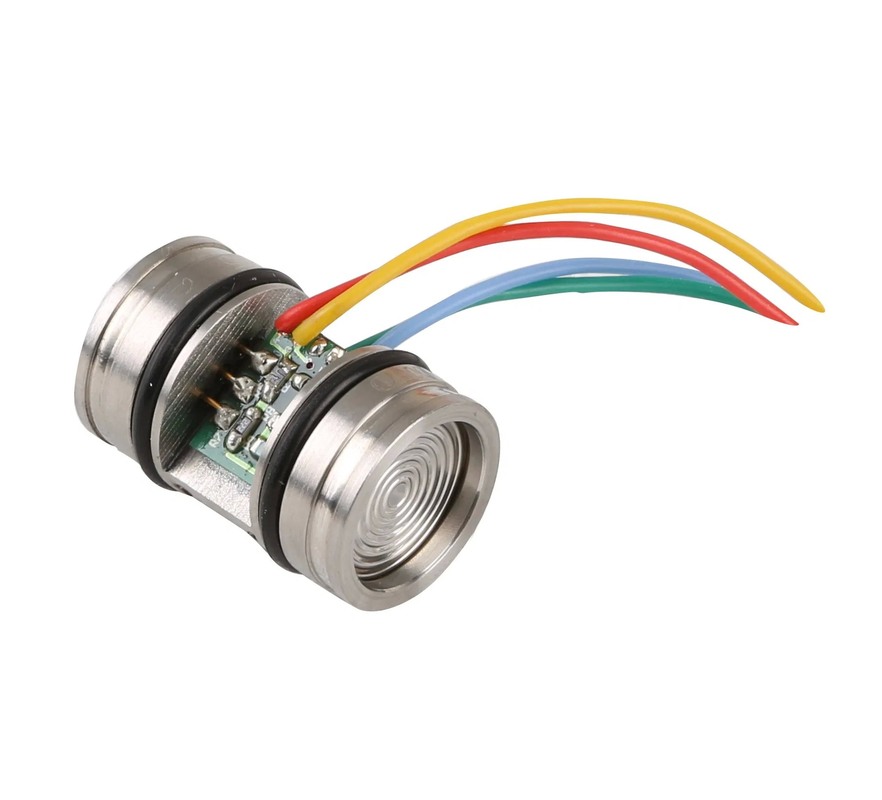

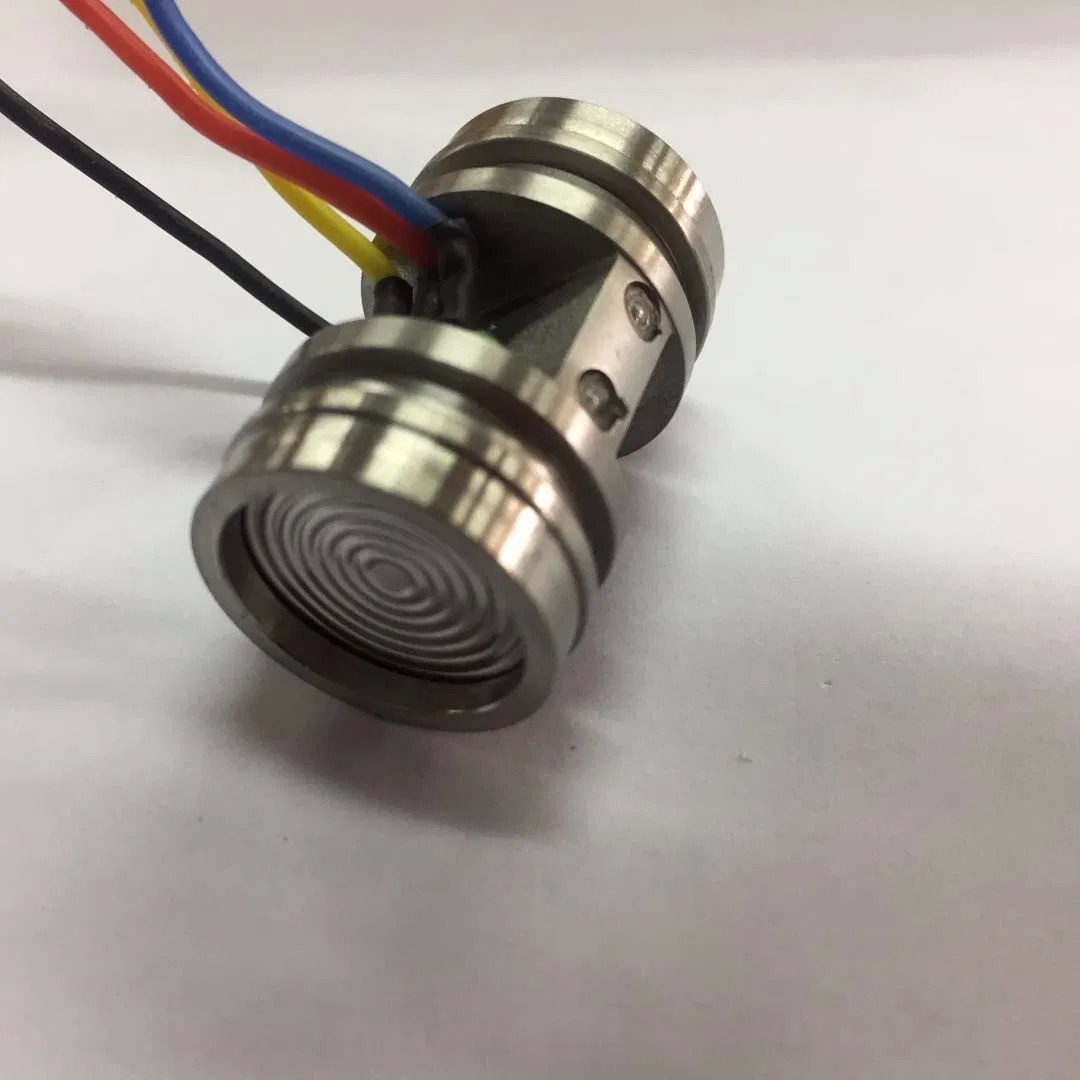

Baoji Hengtong Ht20V Differential Piezoresistive Diffuser Siliziumdrucksensor
Product Details
| Modell Nr.: | HT20V | Für: | Diffusioniertes Siliziumdrucktransmitter |
|---|---|---|---|
| Ausgangssignalart: | Analogtyp | Produktionsprozess: | Integration |
| Material: | Edelstahl | Fadenstyp: | NEIN |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| IP-Bewertung: | IP65 | Maßgeschneidert: | Maßgeschneidert |
| Leistung: | 5-10VDC | Ausgabe: | mV |
| Drucktyp: | Differenzdruck | Länge: | 29.6 mm |
| Transportpaket: | Karton | Spezifikation: | 29.5mm |
| Warenzeichen: | HengTong | Herkunft: | China |
| Hs-Code: | 9026209090 | Produktionskapazität: | 50000 PCS/Jahr |
| Hervorheben |
HT20V Differenzdrucksensor,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W,Diffusioniertes Silizium-Drucksensor |
||
Product Description
Einleitung:
HT20V ist ein Differenzdrucksensor, der eine hochstabile diffuseIn einem langlebigen Gehäuse aus Edelstahl,Der Sensor ist außergewöhnlich zuverlässig.Durch ein Edelstahldiaphragma und ein versiegeltes Siliziumohl, um eine präziseDer sensible Chip bleibt isoliert vondirekter Kontakt mit dem Messmedium, wodurch ein vollständig fester Zustand hergestellt wirdDie Struktur für eine genaue Differenzdruckmessung.Das vielseitige Produkt eignet sich für verschiedene Anwendungen, die zuverlässige undpräzise Differenzdruckmessung
Produktmerkmale:
- Stabile und zuverlässige Leistung
- Hohe Beständigkeit gegen statischen Druck
- Kostenwirksam
- Differentialdruckmessung
- Druckkalibrierungsgeräte
- Messung des Flüssigkeitspegels
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht.
| Leistungsparameter: | ||||
| Messbereich | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Typ | Maximal | Einheit | ||
| Linearität | ±0.15 | ±0.3 | % F.S. | |
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |
| Hysterese | 0.05 | 0.1 | % F.S. | |
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |
| ≥ 35 kPa | 0 bis 70 | oC | ||
| Betriebstemperatur | - 20 bis 80 | oC | ||
| Speichertemperatur | -40 bis 125 | oC | ||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||
| Durchbruchdruck | 5x die volle Skala | |||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||
| Material der Zwerchfläche | 316L | |||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||
| Schock | 100 g, 11 ms | |||
| Reaktionszeit | ≤ 1 ms | |||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||
| Füllmittel | Silikonöl | |||
| Gewicht | ~ 45 g | |||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C | ||||
| Entwurf des Baus | |
| Abmessung | |
| AnmerkungenWenn sich die Farben des Drahtes ändern, lesen Sie bitte das Etikett am Sensor, um genauere Informationen zu erhalten. | |
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
| Unternehmen |
| Fragen und Antworten |
.
.
