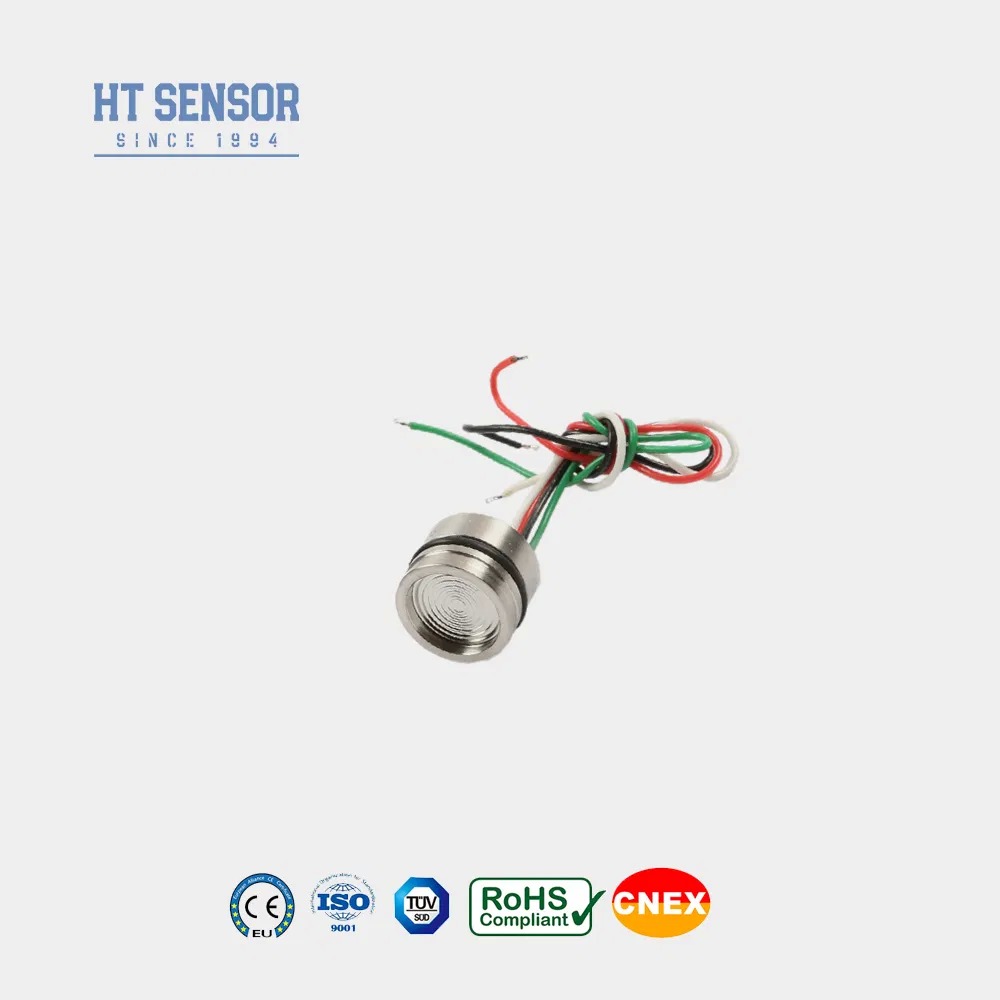

HT19V Drucksensoren für Druckluft- und Gasdruckwandler

HT19V Pressure sensors for compressed air and gas pressure transducer
HT19V Pressure sensors for compressed air and gas pressure transducer HT19V Pressure sensors for compressed air and gas pressure transducer HT19V Pressure sensors for compressed air and gas pressure transducer HT19V Pressure sensors for compressed air and gas pressure transducer HT19V Pressure sensors for compressed air and gas pressure transducer
Grundlegende Informationen
Zertifizierung: RoHS
Min Bestellmenge: 5
Preis: 15
Bestpreis Kontakt
Detailinformationen
Modell Nr.: HT19V Für: Diffusioniertes Siliziumdrucktransmitter
Ausgangssignalart: Analogtyp Produktionsprozess: Integration
Material: Edelstahl Fadenstyp: NEIN
Typ der Verkabelung: Mit vier Drähten Messmedium: Gas und Flüssigkeit
IP-Bewertung: IP65 Maßgeschneidert: Maßgeschneidert
Leistung: 10VDC Ausgabe: 10 mv/v
Dia: 19 mm Hoch: OEM
Transportpaket: Karton Spezifikation: Maßgeschneidert
Warenzeichen: HT-Sensor Herkunft: China
HS-Code: 9026209090 Produktionskapazität: 50000 PCS/Jahr
Hervorheben:

HT19V Druckluftsensor

,

Gasdruckwandler mit Garantie

,

Sensor für industrielle Druckübertragungsgeräte

Produkt-Beschreibung

OEM 10Vdc Stromversorgungs-Drucksensor für Transmitter

Einführung: A:
HT19V ist ein piezoresistiver Silizium-Drucksensor mit einem Kern aus hochstabilemdiffundiertem Siliziumelement. Der Differenzdruck des gemessenen Mediums wirdüber eine 316L-Isolationsmembran undversiegeltes Silikonöl auf die Siliziummembran übertragen. Er nutzt den piezoresistiven Effekt von diffundiertem Silizium, umden Druck von Flüssigkeiten und Gasen zu messen. Der HT26V-Drucksensor ist mit einemO-Ring zur Druckabdichtung ausgestattet, was die Installation erleichtert.
HT19V Drucksensoren für Druckluft- und Gasdruckwandler 0
HT19V Drucksensoren für Druckluft- und Gasdruckwandler 1
HT19V Drucksensoren für Druckluft- und Gasdruckwandler 2


Produktmerkmale:
  1. Konstantspannungsversorgung und Ausgabe von Standardsignalen
  2. Hohe Zuverlässigkeit und ausgezeichnete Stabilität A:
  3. Die A:Höhe beträgt 7 mm, verschiedene Strukturen können angepasst werden
Anwendungen:
  1. Einsatz in verschiedenen industriellen Prozessstandorten, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie .
  2. Einsatz in der Marine- und Luftfahrtindustrie
  3. Geeignet für hydraulische und pneumatische Steuerungssysteme
  4. Einsatz in Prozesssteuerungsanwendungen
Elektrische Leistung:
  1. Stromversorgung: 10 VDC
  2. Eingangsimpedanz: 4KΩ~20KΩ
  3. Ausgangsimpedanz: 2,5KΩ~6KΩ
  4. Elektrischer Anschluss: 100 mm Hochtemperaturdraht, Flachbandkabel und A:Stiftverbinder.
Leistungsparameter:
Messbereich Manometer(G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Absolut(A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Abgedichtet(S) 3500KPaS, 7MPaS, 10MPaS
A: Typ Max Einheit
Nichtlinearität ±0,15 ±0,3 %F.S
Wiederholbarkeit A: 0,05 0,1 %F.S
Hysterese 0,05 0,1 %F.S
Nullpunktversatz-Ausgang 0±1 0±2 mV
Vollausschlag-Ausgang ≤20KPa 50±1 50±2 mV
≥35kPa 100±1 100±2 mV
Nullpunktversatz-Temperaturdrift ≤20KPa ±1 ±2,5 %F.S
≥35kPa ±0,8 ±1,5 %F.S
Vollausschlag-Temperaturdrift ≤20KPa ±1 ±2 %F.S
≥35kPa ±0,8 ±1,5 %F.S
Kompensierte Temperatur ≤20KPa 0~50 °C
≥35kPa 0~70 °C
Betriebstemperatur -20~80 °C
Lagertemperatur -40~125 °C
Zulässige Überlastung Das 3-fache des Vollausschlags A:
Berstdruck Das 5-fache des Vollausschlags A:
Langzeitstabilität 0,2 % A: F.S/Jahr
Membranmaterial 316L A:
Isolationswiderstand ≥200MΩ 100VDC A:
Vibration Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz A:
Schock 100g, 11ms A:
Ansprechzeit ≤1ms A:
O-Ring-Dichtung Nitrilkautschuk oder Fluorkautschuk A:
Füllmedium Silikonöl A:
Gewicht ~25g A:
Die Parameter werden unter folgenden Bedingungen getestet: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C
A:
HT19V Drucksensoren für Druckluft- und Gasdruckwandler 3
HT19V Drucksensoren für Druckluft- und Gasdruckwandler 4
HT19V Drucksensoren für Druckluft- und Gasdruckwandler 5
Elektrischer Anschluss und Kompensation
Bestellhinweise
1. Achten Sie bei der Montage auf die Passung zwischen der Kerngröße und dem Gehäuse des Transmitters, um die
erforderliche Luftdichtheit zu erreichen
2. Achten Sie bei der Montage des Gehäuses auf eine vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
3. Wenn das gemessene Medium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen erforderlich.
4. Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Membranverformung oder -durchstoß zu vermeiden.
5. Halten Sie den Druckanschluss des Manometerkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die Unterdruckkammer des Kerns. A:
FQA
1.Q: Was sind die Merkmale Ihrer Drucksensor-Transmitter?
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
2.Q: Kann ich spezielle Spezifikationen anpassen? A:
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
3.Q: Wie hoch ist Ihre Produktionskapazität? A:
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.
4.Q: Wie ist die typische Lieferzeit?
A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
5.Q: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.
6.Q: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach dem Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernunterricht per PC-Netzwerk ist immer verfügbar.
