Qualität Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor usine

Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor

Certification: RoHS

Minimum Order Quantity: 5

Price: 36

4 20ma Druckwandler

Product Details

Modell Nr.:	HT-IQ	Für:	Diffusioniertes Siliziumdrucktransmitter
Ausgangssignalart:	Analogtyp	Produktionsprozess:	Integration
Material:	Edelstahl	Fadenstyp:	NEIN
Typ der Verkabelung:	Mit vier Drähten	Messmedium:	Gas und Flüssigkeit
IP-Bewertung:	IP65	Maßgeschneidert:	Maßgeschneidert
Leistung:	1,5 mA / 10 VDC	Ausgabe:	Millivolt-Signal
Verbindung:	50,4 Klemme	Temperaturkompensation:	0-70
Transportpaket:	Karton	Spezifikation:	50.4 mm
Warenzeichen:	HengTong	Herkunft:	China
HS-Code:	9026209090	Produktionskapazität:	50000 PCS/Jahr
Hervorheben	mit einer Breite von mehr als 20 mm , diffused silicon pressure transducer , Zerstreutes Silikondruckmessgerät

Product Description

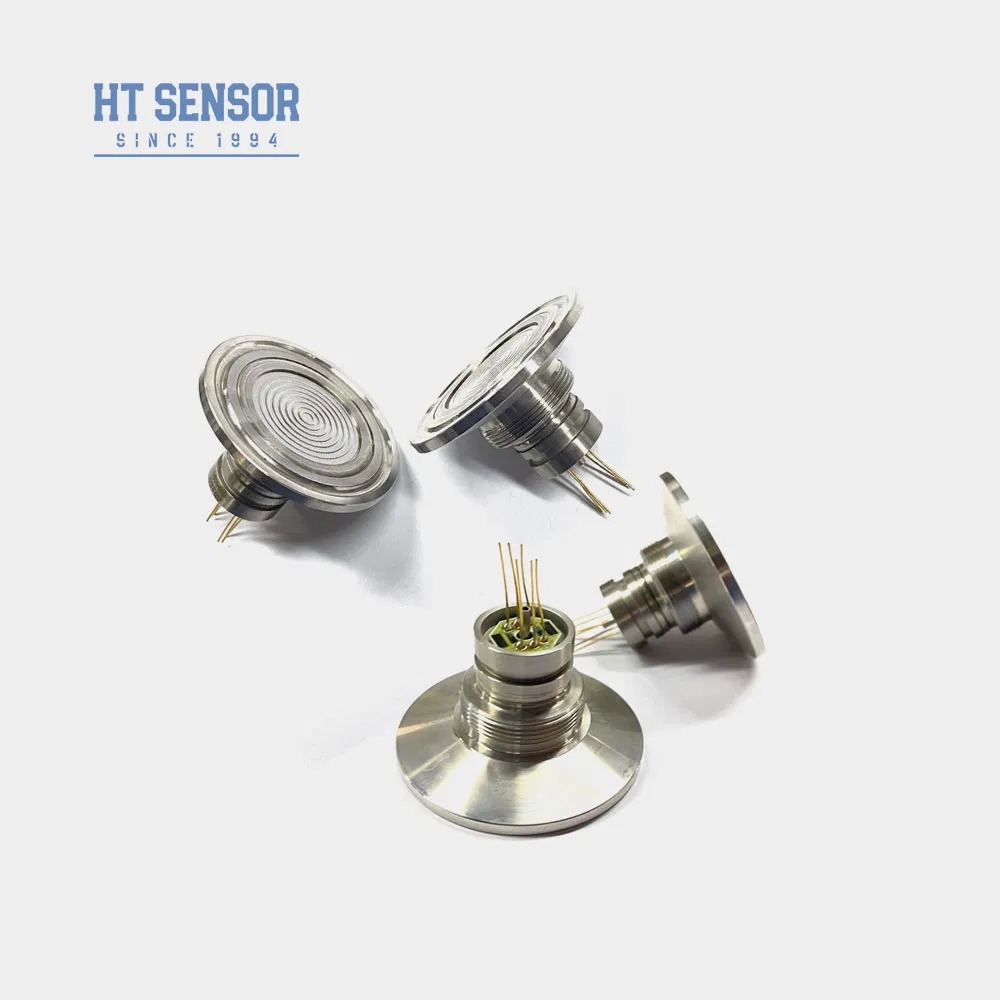

Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor 0

Membran-Piezoresistiver Drucksensor, Diffusions-Silizium-Sanitär-Druckwandler

HT-IQ Silizium Piezoresistiver Drucksensor

Einführung:
HT-IQ ist ein Drucksensor mit bündiger Membran und einem hochstabilen diffundierten Siliziumchip. Der Druck wird über einen Edelstahl auf den empfindlichen Chip übertragenMembran und versiegeltes Silikonöl. Der empfindliche Chip hat keinen direkten Kontakt zum Messmedium. Dieses Produkt zeichnet sich durch eine flache Membranstruktur ausleicht zu reinigen und äußerst zuverlässig. Es eignet sich für Anwendungen in Branchen wie Lebensmittel und Hygiene.

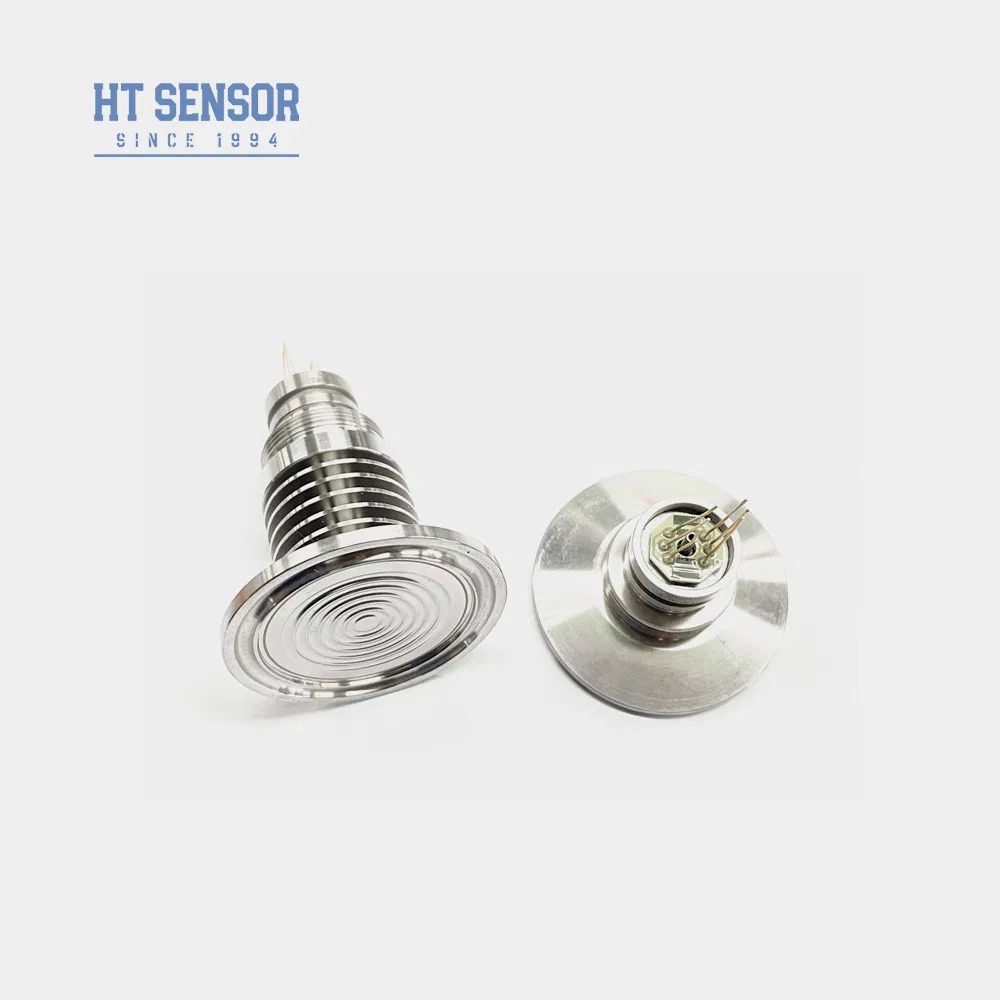

Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor 1

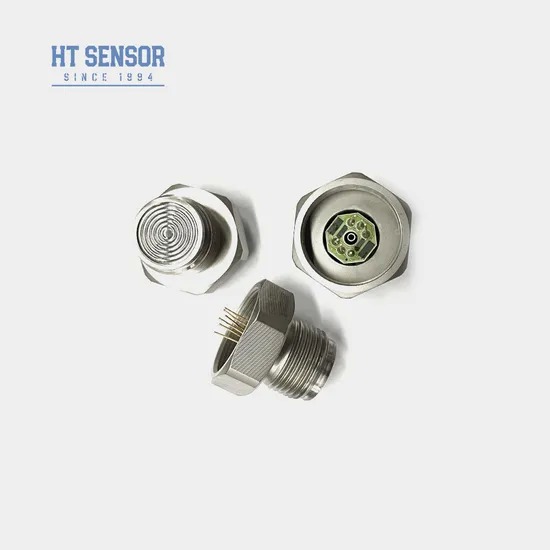

Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor 2

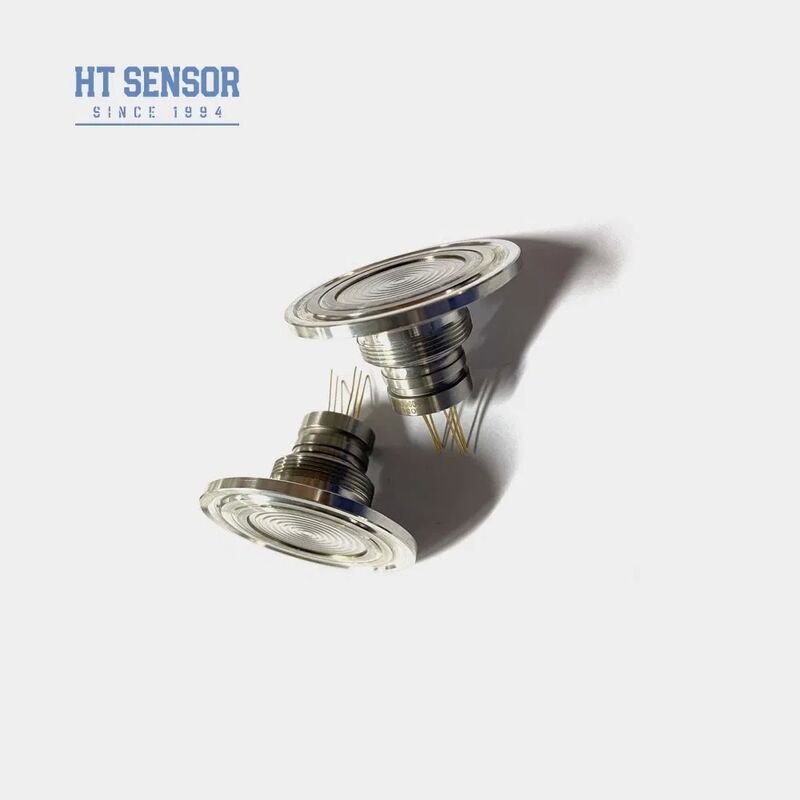

Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor 3

Produktmerkmale:

Unter Verwendung fortschrittlicher Technologie und eines Gehäuses aus 316L-EdelstahlMaterialien wie Titan und Hastelloy für die Membran
Einsatz von Dickschichtschaltungen zur Temperaturkompensation und Nullpunkteinstellung Korrektur
herausragende Zuverlässigkeit, Wiederholgenauigkeit und Stabilität
Bündige Membranstruktur, die die Reinigung erleichtert

Anwendungen:

Geeignet für die Messung des Drucks von nicht korrosiven Gasen und Flüssigkeiten mit 316LEdelstahlkompatibilität
Lebensmittel- und Getränkeindustrie
Industrielle Prozesskontrolle
Pharmazeutische Industrie

Elektrische Leistung:

Stromversorgung: ≤2 mA DC (typisch 1,5 mA DC)
Eingangsimpedanz: 2,5 kΩ ~ 6 kΩ
Ausgangsimpedanz: 2,5 kΩ ~ 6 kΩ
Elektrischer Anschluss: Vergoldete Kovar-Stifte oder 100-mm-Hochtemperaturdrähte.

Leistungsparameter:
Messbereich		Spurweite (G)	35 kPa, 100 kPa, 200 kPa, 350 kPa, 1000 kPa, 2000 kPa
		Absolut(A)	100 kPaA, 200 kPaA, 350 kPaA, 700 kPaA, 1000 kPaA, 2000 kPaA
		Versiegelt(S)	3500KPaS
		Typ		Max	Einheit
Nichtlinearität		±0,15		±0,3	%FS
Wiederholbarkeit		0,05		0,1	%FS
Hysterese		0,05		0,1	%FS
Null-Offset-Ausgabe		0±1		0±2	mV
Vollausschlag	≤20KPa	50 ± 10		50 ± 30	mV
	≥35 kPa	100 ± 10		100 ± 30	mV
Nullpunkt-Offset-Temp. Drift	≤20KPa	±1		±2	%FS
	≥35 kPa	±0,5		±1	%FS
Vollskalentemperatur. Drift	≤20KPa	±1		±2	%FS
	≥35 kPa	±0,5		±1	%FS
Kompensierte Temp.	≤20KPa	0~50			°C
	≥35 kPa	0~70			°C
Betriebstemperatur		-20~80			°C
Lagertemperatur		-40~125			°C
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen dem Dreifachen des Skalenendwerts oder 120 MPa
Berstdruck		5X der volle Maßstab
Langzeitstabilität		0,2 %			FS/Jahr
Membranmaterial		316L
Isolationswiderstand		≥200MΩ 100VDC
Vibration		Keine Änderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100g, 11ms
Ansprechzeit		≤1ms
O-Ring-Dichtung		Nitrilkautschuk oder Fluorkautschuk
Füllmedium		Silikonöl
Gewicht		~150g
Die Parameter werden unter folgenden Bedingungen getestet: 1,5 mA bei 25 °C

Umrisskonstruktion
Dimension

Elektrischer Anschluss und Ausgleich

Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor 5

Auswahlbeispiele

Diaphragma Piezoresistiver Drucksensor Diffusionssilizium Sanitärdruckwandler Sensor 6

Bestelltipps

1. Achten Sie beim Zusammenbau auf die Passung zwischen der Kerngröße und dem Sendergehäuse, um das zu erreichen
erforderliche Luftdichtheit
2. Achten Sie bei der Montage des Gehäuses auf die vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Ausgleichsplatte zu vermeiden.
3. Sollte das Messmedium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel sein, sind bei der Bestellung besondere Hinweise anzugeben.
4. Vermeiden Sie es, mit den Händen oder scharfen Gegenständen auf die Sensormembran zu drücken, um Schäden am Kern durch Verformung oder Durchstechen der Membran zu vermeiden.
5. Halten Sie den Druckanschluss des Überdruckkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die Unterdruckkammer des Kerns.
6. Wenn es irgendwelche Änderungen an den Pin-Leitungen gibt, folgen Sie als Referenz dem Etikett auf dem eigentlichen Kern.

Fragen und Antworten

1.F: Was sind die Merkmale Ihrer Drucksensortransmitter?

A: Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

2.F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können Produkte an spezifische Anforderungen anpassen. Wir bieten OEM- und ODM-Service

3.F: Wie hoch ist Ihre Produktionskapazität?

A: Unsere Produktionsanlagen können bis zu 30.000 Drucksensortransmitter pro Monat produzieren, sodass wir den Anforderungen von Großaufträgen voll und ganz gerecht werden können. Um eine reibungslose Produktions- und Lieferplanung zu gewährleisten, empfiehlt sich jedoch eine vorherige Kontaktaufnahme mit unserem Vertriebsteam
.

4.F: Was ist die typische Lieferzeit?

A: 5–8 Werktage für Standardmodelle. Maßgeschneiderte Produkte können variieren.

5.F: Wie sind die Preise für die Produkte? Irgendwelche Rabatte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.

6.F: Wie hoch ist die Garantie für Ihre Produkte? Und After-Sales-Service?

A: Unsere Garantiezeit beträgt 24 Monate nach Versand und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten. Fernanweisungen über ein PC-Netzwerk sind jederzeit verfügbar.
