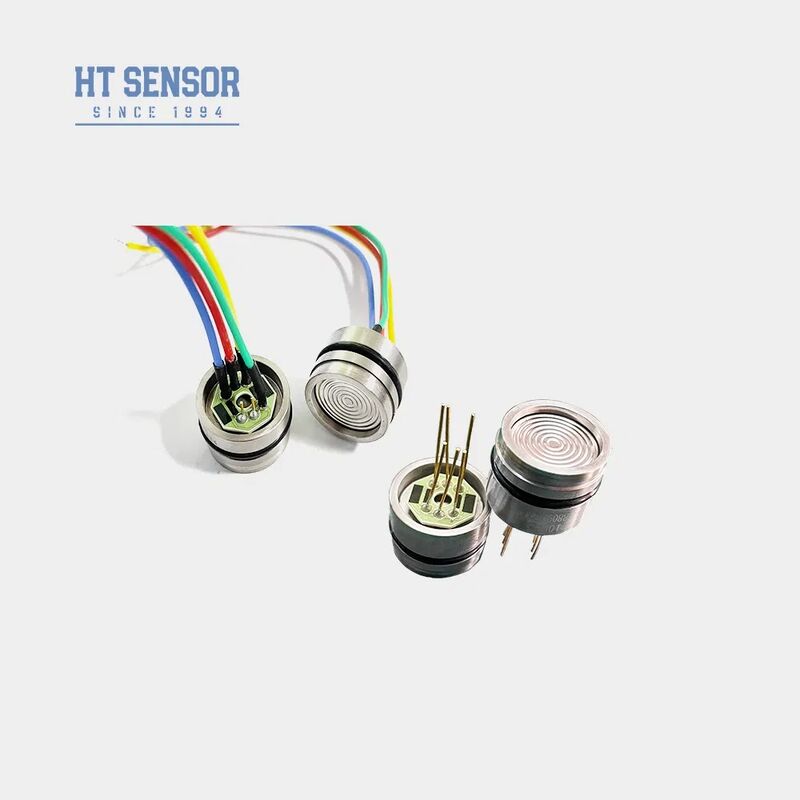

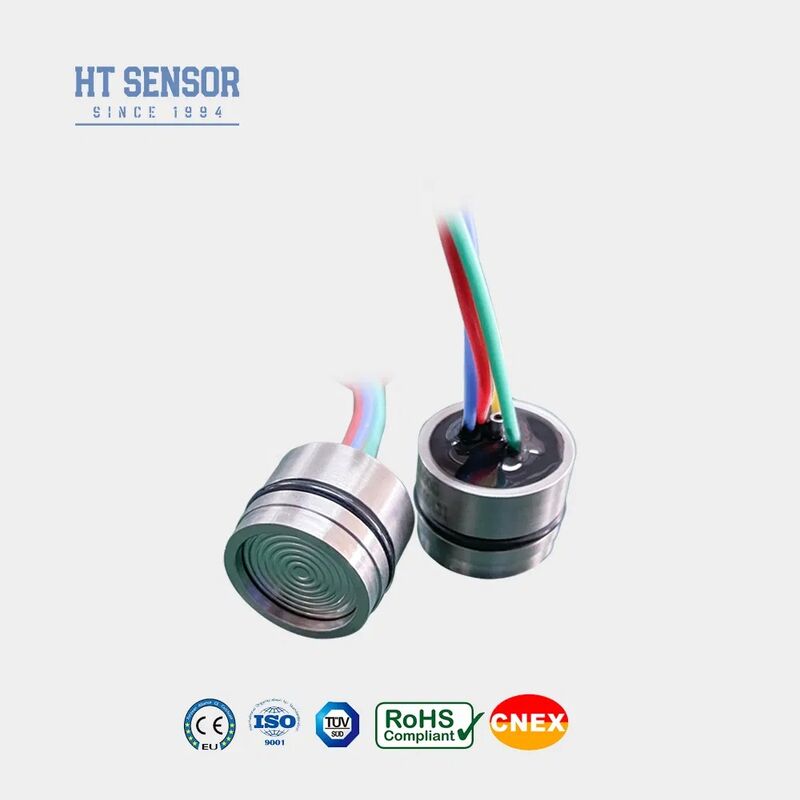

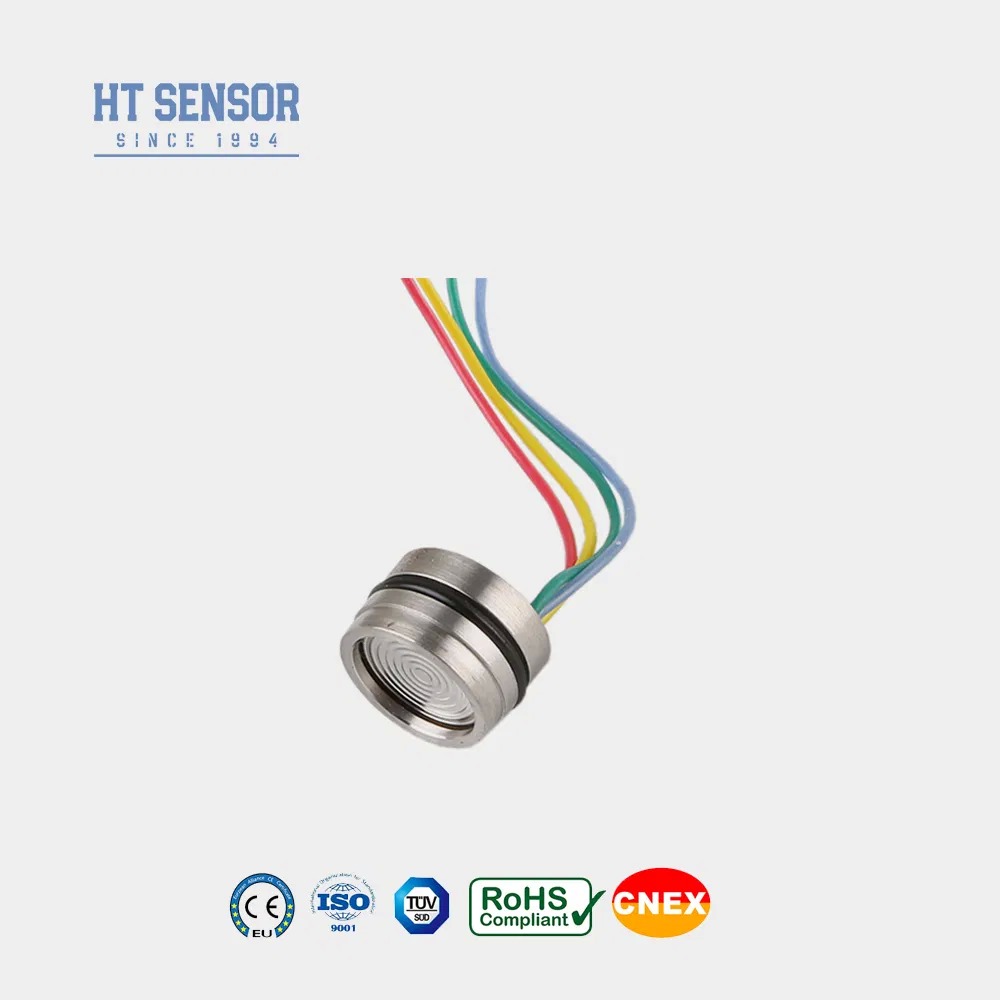

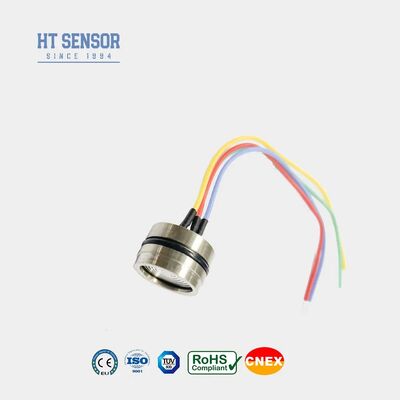

HT19F Drucksensorzelle mit Temperaturkompensation Pegelsensor
Produktdetails
| Modell Nr.: | HT19F | Für: | Diffusioniertes Siliziumdrucktransmitter |
|---|---|---|---|
| Ausgangssignalart: | Analogtyp | Produktionsprozess: | Integration |
| Material: | Edelstahl | Fadenstyp: | NEIN |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| IP-Bewertung: | IP65 | Maßgeschneidert: | Maßgeschneidert |
| Leistung: | 1,5 mA | Ausgabe: | Millivolt-Signal |
| Dia: | 19 mm | Temperaturkompensation: | Ja |
| Transportpaket: | Karton | Spezifikation: | 19 mm |
| Warenzeichen: | HengTong | Herkunft: | China |
| HS-Code: | 9026209090 | Produktionskapazität: | 50000 PCS/Jahr |
| Hervorheben |
HT19F Drucksensor mit Temperaturkompensation,Pegelsensor mit Temperaturkompensation,Drucksensor mit Garantie |
||
Produktbeschreibung
Drucksensor mit Temperaturkompensation
Einleitung:
HT19F fungiert als piezoresistiver Siliziumdrucksensor mit einem Kern aus hochstabilem diffusem Siliziumelement.der Druck von Flüssigkeiten und Gasen durch Übertragung des Drucks des PrüfsMittel zum Siliziumdiaphragma durch ein Isolationsdiaphragma und Siliziumohl.Die Vielseitigkeit des Sensors findet einen breiten Einsatz in Luftkompressoren und KühlsystemenSysteme
Produktmerkmale:
1.Verwendung fortschrittlicher Technologie und Gehäuse aus 316L-Edelstahl, zusammen mit mit einer Breite von mehr als 20 mm,
2.Verwendung dickfilmer Kreisläufe zur Temperaturkompensation und zum Nullpunkt Korrektur
3.hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungen:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L Kompatibilität mit Edelstahl
2.Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3.Verwendet in der Schifffahrts- und Luftfahrtindustrie
4. geeignet für hydraulische und pneumatische Steuerungssysteme
5.In Anwendungen zur Prozesssteuerung verwendet
Elektrische Leistung:
1.Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
2.Eingangsimpedanz: 3KΩ~6KΩ
3.Ausgangsimpedanz:2.5KΩ~6KΩ
4Elektrische Verbindung: vergoldete Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparameter: | |||||
| Reichweite | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG ist die Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/57/EG zu prüfen. | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | Nitrilring oder Fluorring | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | etwa 28 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C | |||||
| Entwurf des Baus | |
| < 3,5 MPaS | |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektroanbindung und Ausgleich |
|
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
