Startseite > Produkte> Silikon-Druck-Sensor> 15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern

15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern

15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
Grundlegende Informationen
Herkunftsort: Shaanxi, China
Markenname: HT SENSOR
Zertifizierung: ISO9001
Modellnummer: HT15V
Min Bestellmenge: 5
Preis: 20
Bestpreis Kontakt
Detailinformationen
Modell Nr.: HT15V Ausgangssignalart: Analogtyp
Produktionsprozess: Integration Material: Edelstahl
Thread-Typ: NEIN Typ der Verkabelung: Mit vier Drähten
Messmedium: Gas und Flüssigkeit Maßgeschneidert: Maßgeschneidert
Schlüsselwörter: Mini-Sensor Liefern: 5-10VDC
Ausgabe: MV-Signal Warenzeichen: HengTong
Herkunft: China Hs-Code: 9026209090
Hervorheben:

Sensor für industrielle Druckübertragungsgeräte

,

Hochgenaue Drucksensor

,

Garantie beinhaltet Drucksender

Produkt-Beschreibung

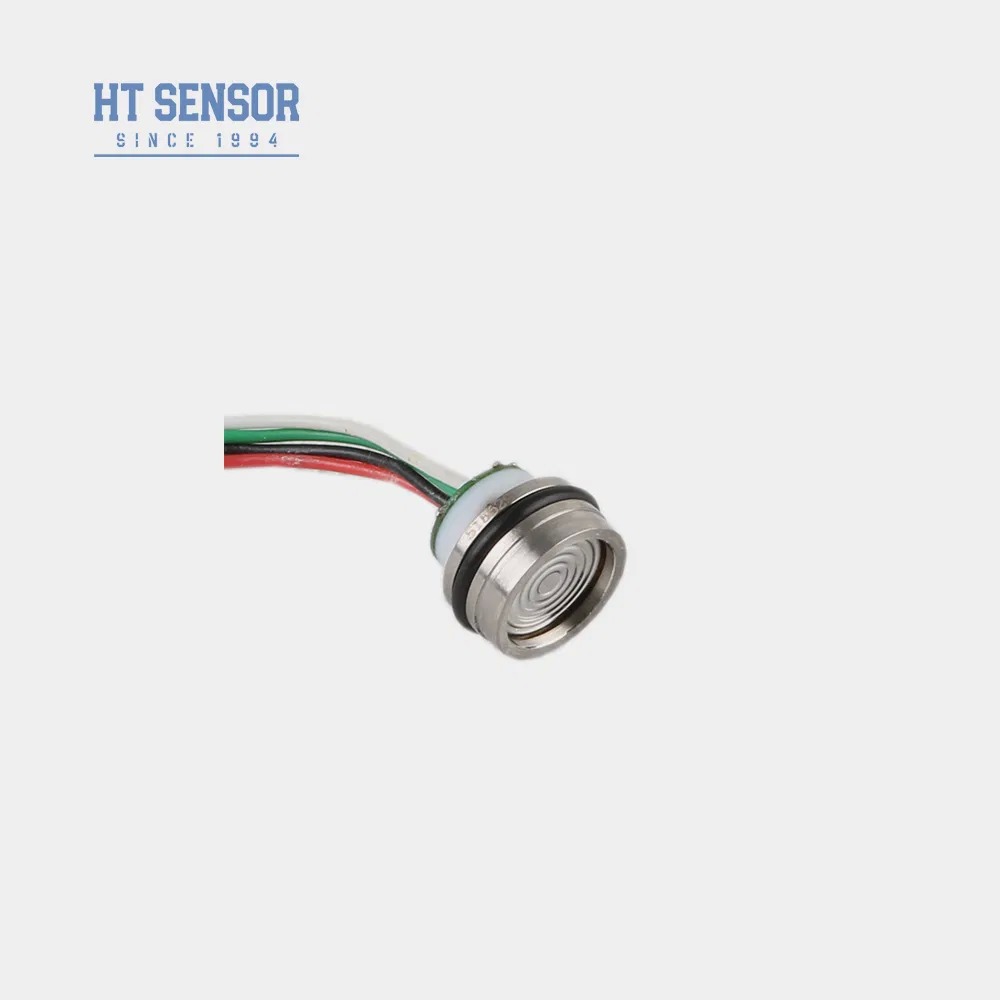

15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern 0
Mini-Silizium-Drucksensor Nichtlinearität 0,1 %FS Druckmessumformer
HT15V Piezoresistiver Silizium-Drucksensor

Einführung:
HT15V ist ein piezoresistiver Silizium-Drucksensor mit einem hochstabilen diffundierten Silizium-Elementkern. Er nutzt den piezoresistiven Effekt von diffundiertem Silizium zur präzisen Messung von Flüssigkeits- und Gasdrücken. Dieser Sensor findet breite Anwendung in verschiedenen Bereichen, einschließlich Luftkompressoren und Kühlsystemen. .

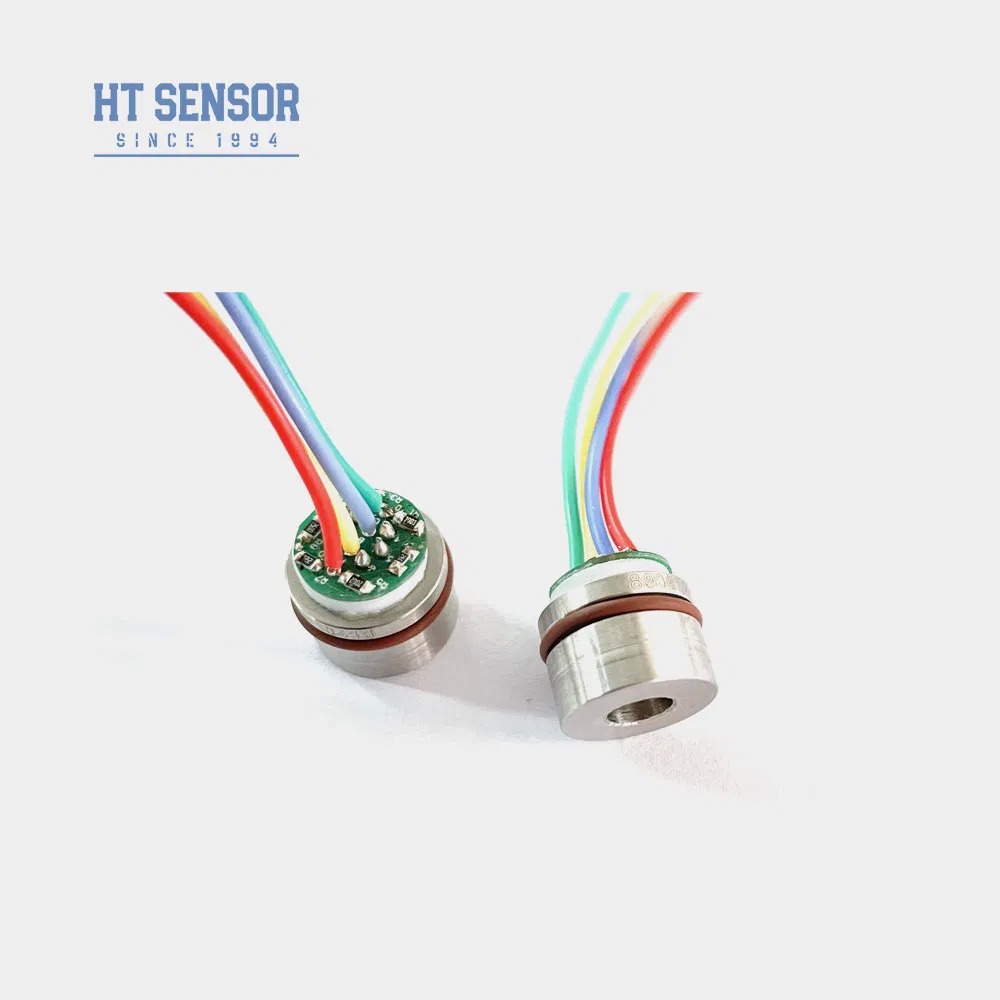

15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern 1

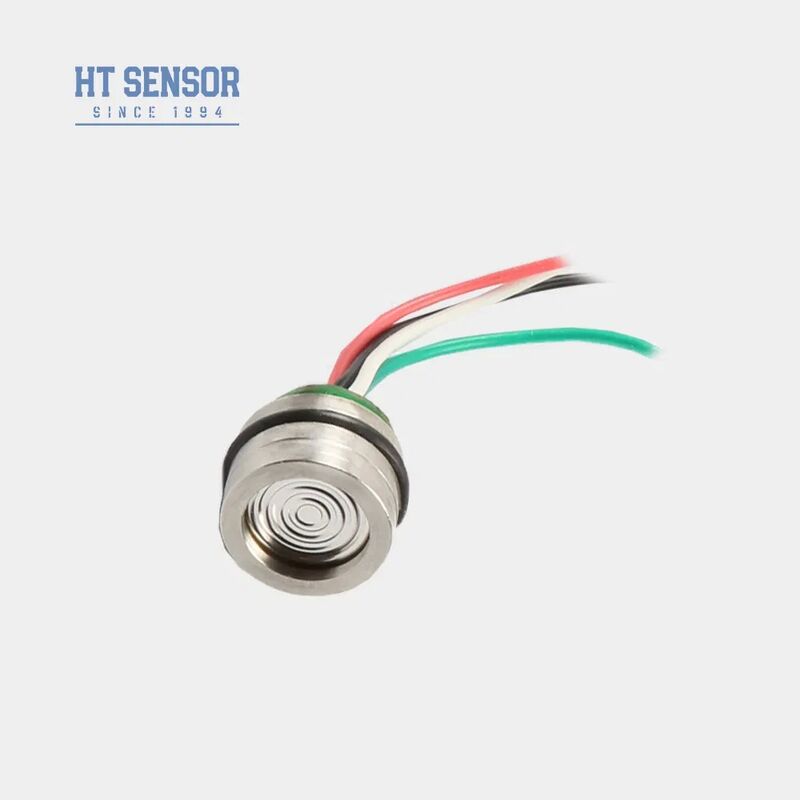

15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern 2

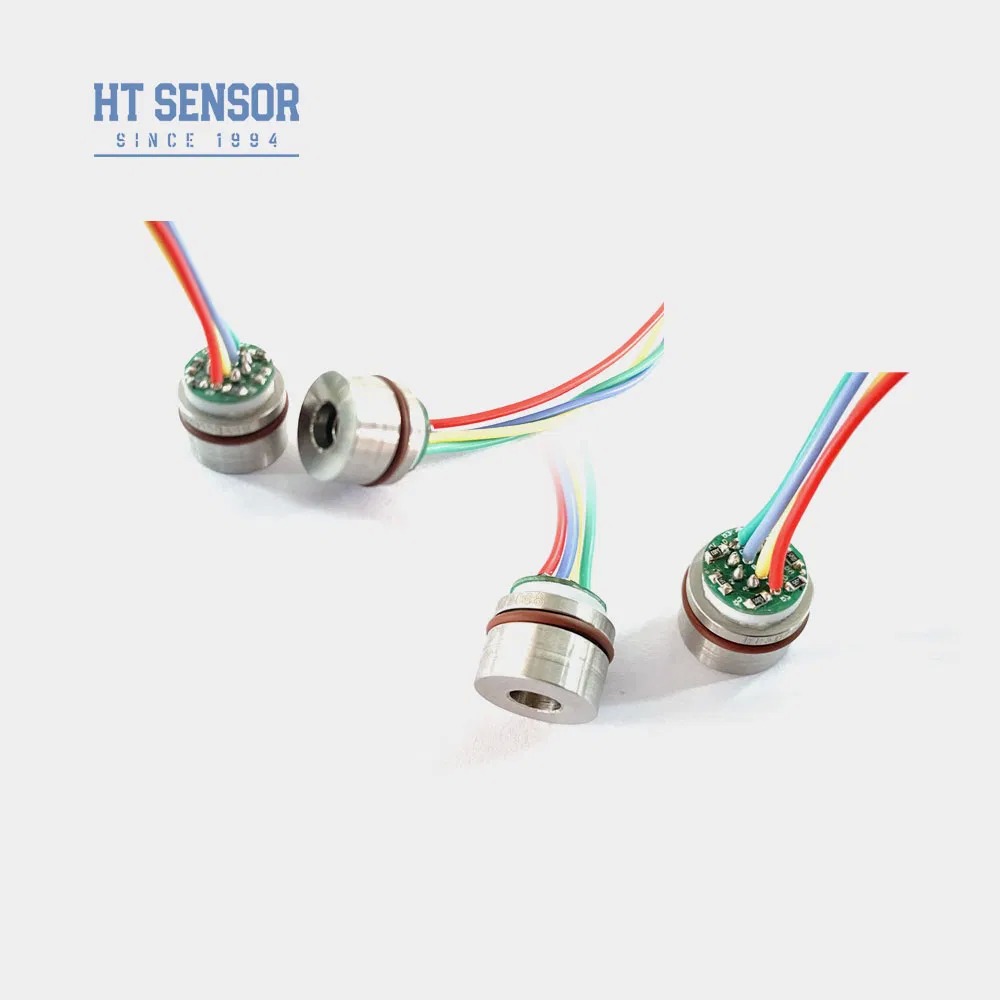

15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern 3


ProduktmerkmaleGleichtaktspannungsausgang: 50 % des Eingangs (typisch)
  1. Verwendet fortschrittliche Technologie und ist in einem Gehäuse aus Edelstahl 316L gekapseltBreiter Messbereich 0~350KPa~60MpaS
  2. Hohe Zuverlässigkeit und ausgezeichnete Stabilität
  3.   ±2
  4. Anwendungen
:Gleichtaktspannungsausgang: 50 % des Eingangs (typisch)
  1. Kompaktes Design, ideal für Anwendungen mit begrenztem Platzangebot
  2. Wird in Prozessleitsystemen zur Überwachung und Steuerung des Drucks verwendet±2
  3. Wird häufig in Kühlsystemen und Luftkompressoren zur Druckmessung eingesetztElektrische Leistung
  4. :
Stromversorgung: ≤10VDCGleichtaktspannungsausgang: 50 % des Eingangs (typisch)
  1. Eingangsimpedanz: 4KΩ~20KΩ
  2. Ausgangsimpedanz: 2,5KΩ~6KΩ
  3. Elektrischer Anschluss: 100 mm Hochtemperaturdraht, Flachbandkabel
  4. Leistungsparameter:
  5. Messbereich
Manometer(G)
350KPa,1000KPa,2000Kpa Absolut(A) 350KPaA,700KPaA,1000KPaA,2000KPaA
Abgedichtet(S) 3500KPaS,7MPaS,10MPaS
Typ Max
  Einheit Nichtlinearität
±0,15±2 %F.S Wiederholbarkeit 0~70
0,1  %F.S Nullpunktversatz-Ausgang 0~70
0,050,1 %F.S Nullpunktversatz-Ausgang 0~70
0±1±2 mV Vollausschlag-Ausgang
100±1±2 mV Nullpunktversatz Temperaturdrift
±0,8±2 %F.S Kompensierte Temperatur 0~70
±2 %F.S Kompensierte Temperatur 0~70
ºC Betriebstemperatur Nimm den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 80 MPa
ºC Lagertemperatur Nimm den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 80 MPa
ºC Zulässige Überlastung Nimm den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 80 MPa
Berstdruck 5X des Vollausschlags
Langzeitstabilität 0,2 %
F.S/Jahr Membranmaterial  316L
Isolationswiderstand ≥200MΩ 100VDC
Vibration Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz
Schock 100g,11ms
Ansprechzeit ≤1ms
O-Ring-Dichtung Nitrilkautschuk oder Fluorkautschuk
Füllmedium Silikonöl
Gewicht ~20g
Die Parameter werden unter folgenden Bedingungen getestet:  10V @25ºC Außenkonstruktion
Abmessung

Elektrischer Anschluss und Kompensation

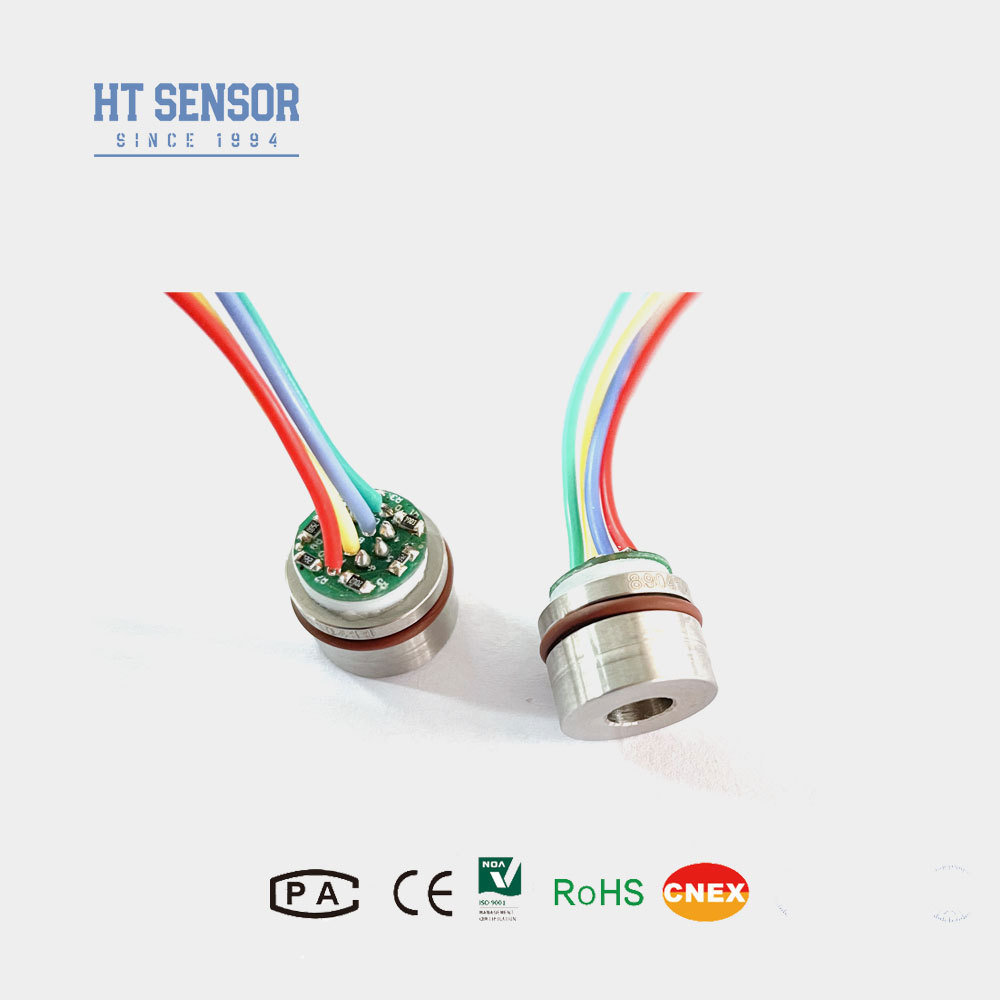

Auswahlbeispiele 15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern 4

Bestellhinweise

15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern 5



1. Achten Sie bei der Montage auf die Passung zwischen der Kerngröße und dem Messumformergehäuse, um die erforderliche Luftdichtheit zu erreichen.
15mm Mini-Drucksensor 10V Stromversorgung Kompakter Diffusions-Silizium-Drucksensor Elektronischer Sensor Kern 6


2. Achten Sie bei der Montage des Gehäuses auf eine vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
3. Wenn das gemessene Medium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen erforderlich.
4. Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Membranverformung oder -durchstoß zu vermeiden. 5. Halten Sie den Druckanschluss des Manometerkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die Unterdruckkammer des Kerns.
6. Wenn Änderungen an den Pin-Leitungen vorgenommen werden, befolgen Sie die Kennzeichnung auf dem tatsächlichen Kern als Referenz.
Fragen & Antworten
1.Q: Was sind die Merkmale Ihrer Drucksensor-Messumformer?
   A: Hohe Präzision, Haltbarkeit und ausgezeichnete Leistung. Anpassung möglich.
2.Q: Kann ich spezielle Spezifikationen anpassen?





   A: Ja, unsere Ingenieure können Produkte auf spezifische Bedürfnisse zuschneiden.

Wir bieten OEM- und ODM-Service
3.Q: Wie hoch ist Ihre Produktionskapazität?

    A:
Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Messumformer pro Monat produzieren, so dass wir in der Lage sind, die Anforderungen von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.  .

4.Q: Wie ist die typische Lieferzeit?
    A: 5~8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren. 5.Q: Wie werden die Produkte bepreist? Gibt es Rabatte?
.
6.Q: Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?

    A: Unsere Garantiezeit beträgt 24 Monate nach dem Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernunterricht per PC-Netzwerk ist immer verfügbar.
