HT-Sensor 10VDC Leistung HT15V Silizium-Drucksensor Ebene Sensor Zelle 15mm Drucksensor Kern
Product Details
| Modell Nr.: | HT15V | Reichweite: | 0-300 kPa ~ 20 MPa |
|---|---|---|---|
| Material: | Edelstahl | Typ der Verkabelung: | Mit vier Drähten |
| Messmedium: | Gas und Flüssigkeit | Maßgeschneidert: | Maßgeschneidert |
| Schlüsselwörter: | Mini-Sensor | Liefern: | 5-10VDC |
| Draht: | 13 mm Silikondraht | Transportpaket: | Karton |
| Spezifikation: | 15mm | Warenzeichen: | HengTong |
| Herkunft: | China | Hs-Code: | 9026209090 |
| Hervorheben |
Sensor für industrielle Druckübertragungsgeräte,Hochgenaue Drucksensor,Garantie-Druckmessumformer |
||
Product Description

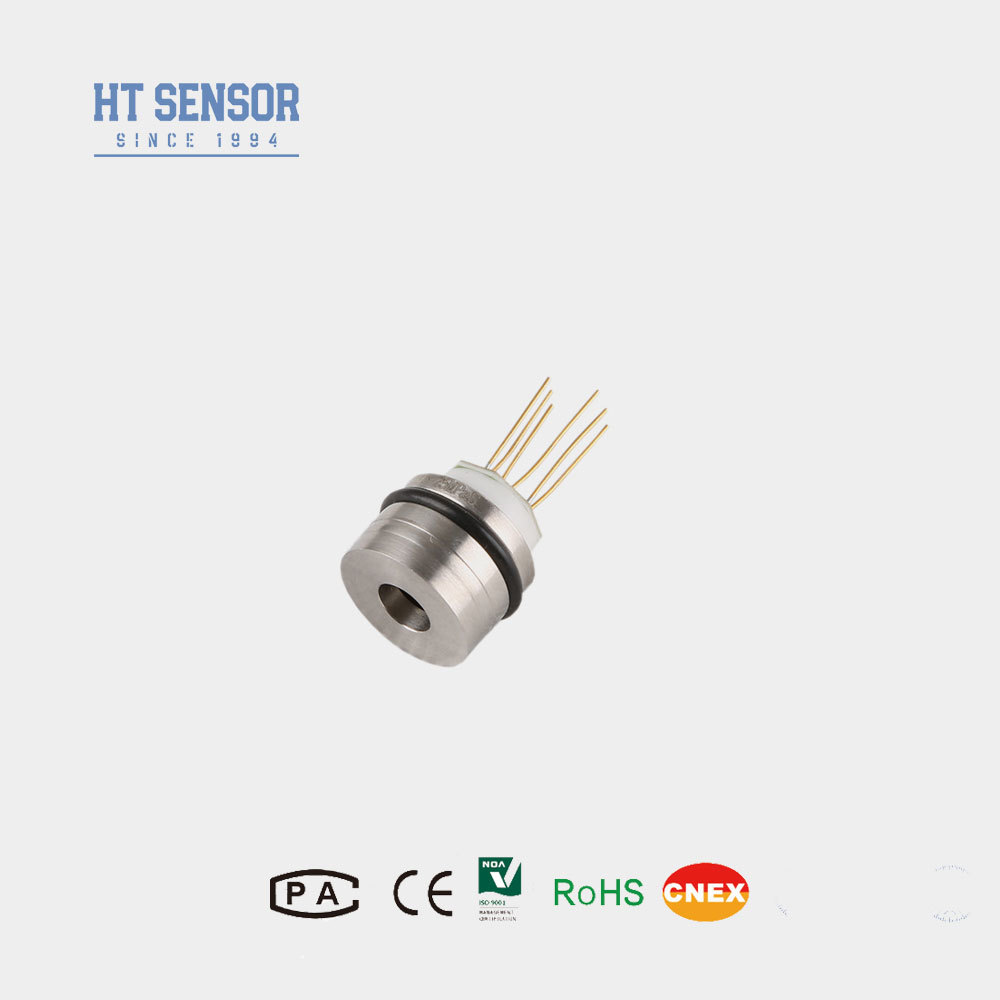

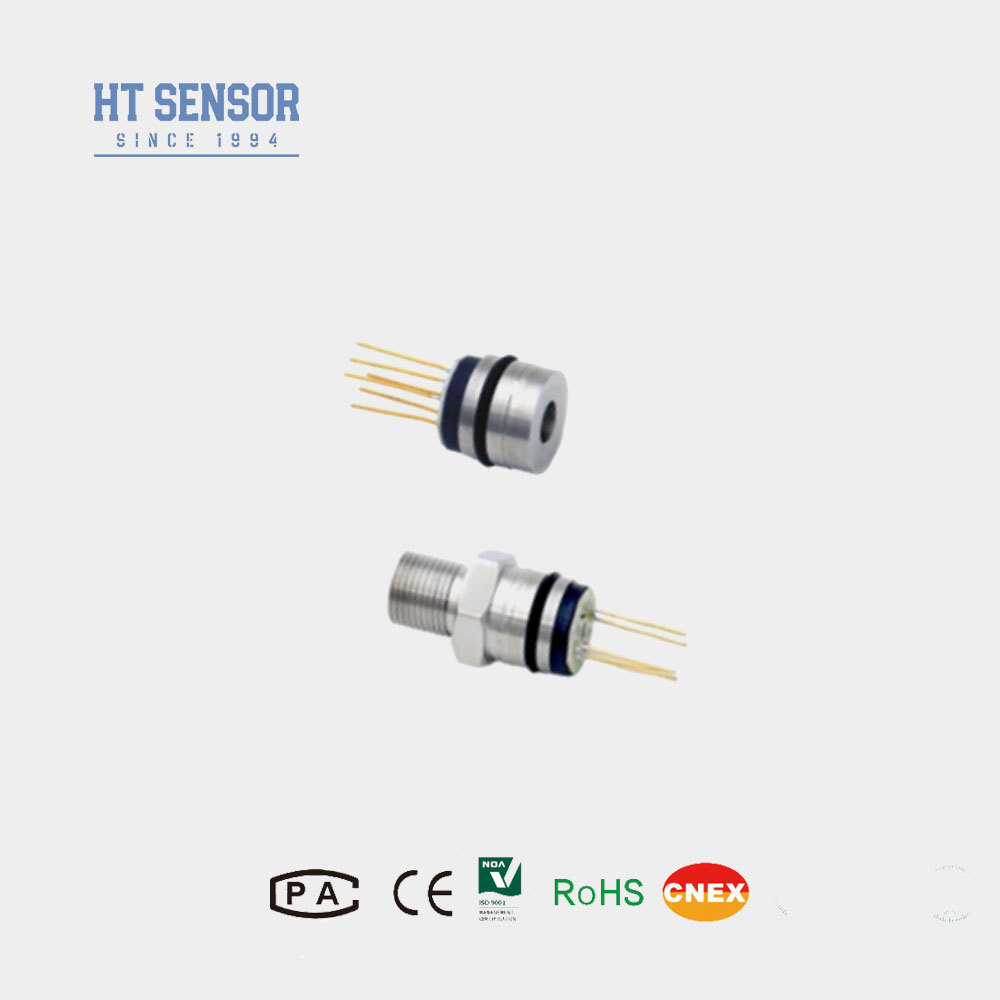

HT Sensor 10VDC Stromversorgung HT15V Silizium-Drucksensor Füllstandssensor Zelle 15mm Drucksensor Kern
Einleitung:
Der HT15V ist ein siliziumbasierter piezoresistiver Drucksensor mit einem hochstabilen, diffundierten Silizium-Elementkern. Er nutzt den piezoresistiven Effekt von diffundiertem Silizium zur präzisen Messung von Flüssigkeits- und Gasdrücken. Dieser Sensor findet breite Anwendung in verschiedenen Bereichen, darunter Kompressoren und Kühlsysteme. .
ProduktmerkmaleStromversorgung: ≤10VDC
- Nutzt fortschrittliche Technologie und ist in einem Gehäuse aus 316L Edelstahl gekapseltGehäuse
- Breiter Messbereich 0~350KPa~60MpaS
- Hohe Zuverlässigkeit und ausgezeichnete Stabilität±0,8
- Konstante Spannungsversorgung
- Geeignet für die Messung von nicht-korrosiven Gas- und Flüssigkeitsdrücken mit 316L-EdelstahlverträglichkeitKompaktes Design, ideal für Anwendungen mit begrenztem Platzangebot
- ±0,8
- Häufig in Kühlsystemen und Kompressoren zur Druckmessung verwendet
- Elektrische Leistung
- Gleichtaktspannungs-Ausgang: 50% des Eingangssignals (typisch)
- Eingangsimpedanz: 4KΩ~20KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ
- Elektrischer Anschluss: 100mm Hochtemperaturkabel, Flachbandkabel
- Leistungsparameter:
| Messbereich | |||||
| Überdruck (G) | 350KPa,1000KPa,2000Kpa | Absolutdruck (A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Relativdruck (S) | ||||
| 3500KPaS,7MPaS,10MPaS | ,20MPaSTyp | ||||
| Max | Einheit | Nichtlinearität | |||
| ±0,8 | ±0,3 | %E.W. | Kompensierter Temperaturbereich | ||
| 0,05 | 0,1 | %E.W. | Kompensierter Temperaturbereich | ||
| 0,05 | 0,1 | %E.W. | Kompensierter Temperaturbereich | ||
| ±0,8 | 0±2 | mV | Nullpunkt-Offset-Temperaturdrift | ||
| ±0,8 | 100±2 | mV | Nullpunkt-Offset-Temperaturdrift | ||
| ±0,8 | ±2 | %E.W. | Kompensierter Temperaturbereich | ||
| ±0,8 | ±2 | %E.W. | Kompensierter Temperaturbereich | ||
| 0~70 | ºC | Zulässige Überlast | |||
| -20~80 | ºC | Zulässige Überlast | |||
| -40~125 | ºC | Zulässige Überlast | |||
| Der kleinere Wert zwischen dem 3-fachen des Vollausschlags oder 80MPa | Berstdruck | ||||
| 5X Vollausschlag | Langzeitstabilität | ||||
| 0,2 % | E.W./Jahr | Membranmaterial | |||
| 316L | Isolationswiderstand | ||||
| ≥200MΩ 100VDC | Vibration | ||||
| Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | Schock | ||||
| 100g,11ms | Ansprechzeit | ||||
| ≤1ms | O-Ring-Dichtung | ||||
| Nitrilkautschuk oder Fluorkautschuk | Füllmedium | ||||
| Silikonöl | Gewicht | ||||
| ~20g | Die Parameter werden unter folgenden Bedingungen getestet: 10V @25ºC | ||||
| Aufbauzeichnung | |||||
| Abmessungen | |
| Elektrischer Anschluss und Kompensation | |
| Auswahlbeispiele |
|
| Bestellhinweise |
| 1. Achten Sie bei der Montage auf die Passform zwischen der Kerngröße und dem Transmittergehäuse, um die erforderliche Luftdichtheit zu erreichen. |
Luftdichtheit2. Stellen Sie bei der Montage des Gehäuses sicher, dass es vertikal ausgerichtet ist und gleichmäßiger Druck ausgeübt wird, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden. 3. Wenn das Messmedium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel ist, sollten bei der Bestellung spezielle Anweisungen gegeben werden.
4. Vermeiden Sie es, die SensorMembran mit den Händen oder scharfen Gegenständen zu belasten, um eine Beschädigung des Kerns durch Verformung oder Durchstechen der Membran zu verhindern.
5. Halten Sie den Druckanschluss des Überdruckkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die Unterdruckkammer des Kerns.
6. Bei Änderungen an den Pin-Leads folgen Sie dem Etikett auf dem tatsächlichen Kern als Referenz.
Fragen und Antworten
1. F: Was sind die Hauptmerkmale Ihrer Drucksensorsender?
| A: Unsere Transmitter zeichnen sich durch hohe Präzision, Langlebigkeit und zuverlässige Leistung aus. Anpassungsoptionen sind verfügbar, um spezifische Anwendungsanforderungen zu erfüllen. |
2. F: Kann ich spezielle Spezifikationen anfordern?
A: Ja, wir unterstützen sowohl OEM- als auch ODM-Dienstleistungen. Unser Ingenieurteam kann Lösungen basierend auf Ihren technischen und betrieblichen Anforderungen maßschneidern.
3. F: Was ist Ihre monatliche Produktionskapazität?
A: Wir haben die Kapazität, bis zu 30.000 Einheiten pro Monat zu produzieren, was uns in die Lage versetzt, Großaufträge zu unterstützen. Um eine optimale Planung zu gewährleisten, empfehlen wir, sich im Voraus mit unserem Vertriebsteam abzustimmen.
4. F: Was ist die typische Lieferzeit?
A: Standardmodelle werden in der Regel innerhalb von 5–8 Werktagen geliefert. Die Lieferzeiten für kundenspezifische Produkte können je nach Spezifikationen variieren.
5. F: Wie ist Ihre Preisstruktur? Gibt es Mengenrabatte?
A: Wir bieten wettbewerbsfähige Preise mit attraktiven Rabatten für Großeinkäufe und langfristige Partnerschaftsabkommen.
6. F: Was sind Ihre Garantie- und After-Sales-Supportrichtlinien?
A: Alle Produkte haben eine Garantie von 24 Monaten ab Versanddatum. Unser After-Sales-Team garantiert eine Antwort innerhalb von 24 Stunden und bietet bei Bedarf Fernunterstützung über PC-basierte Konnektivität.
