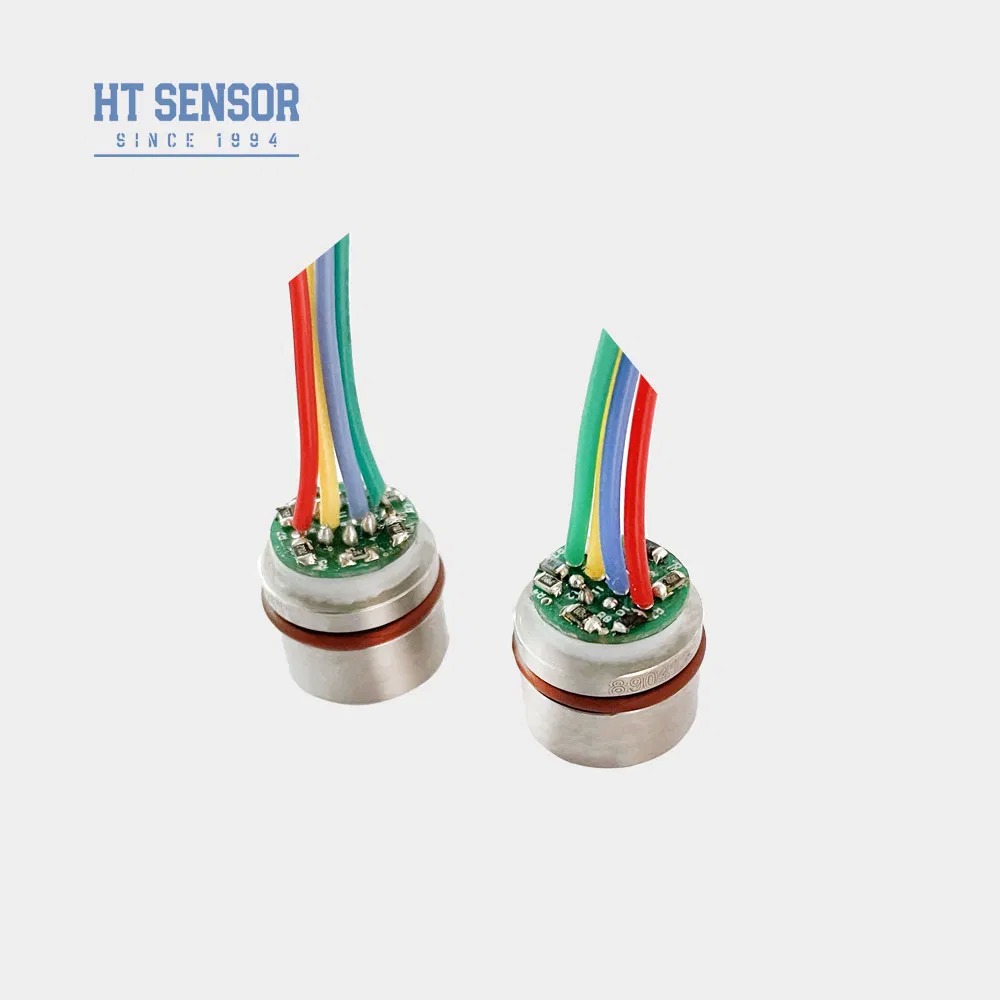

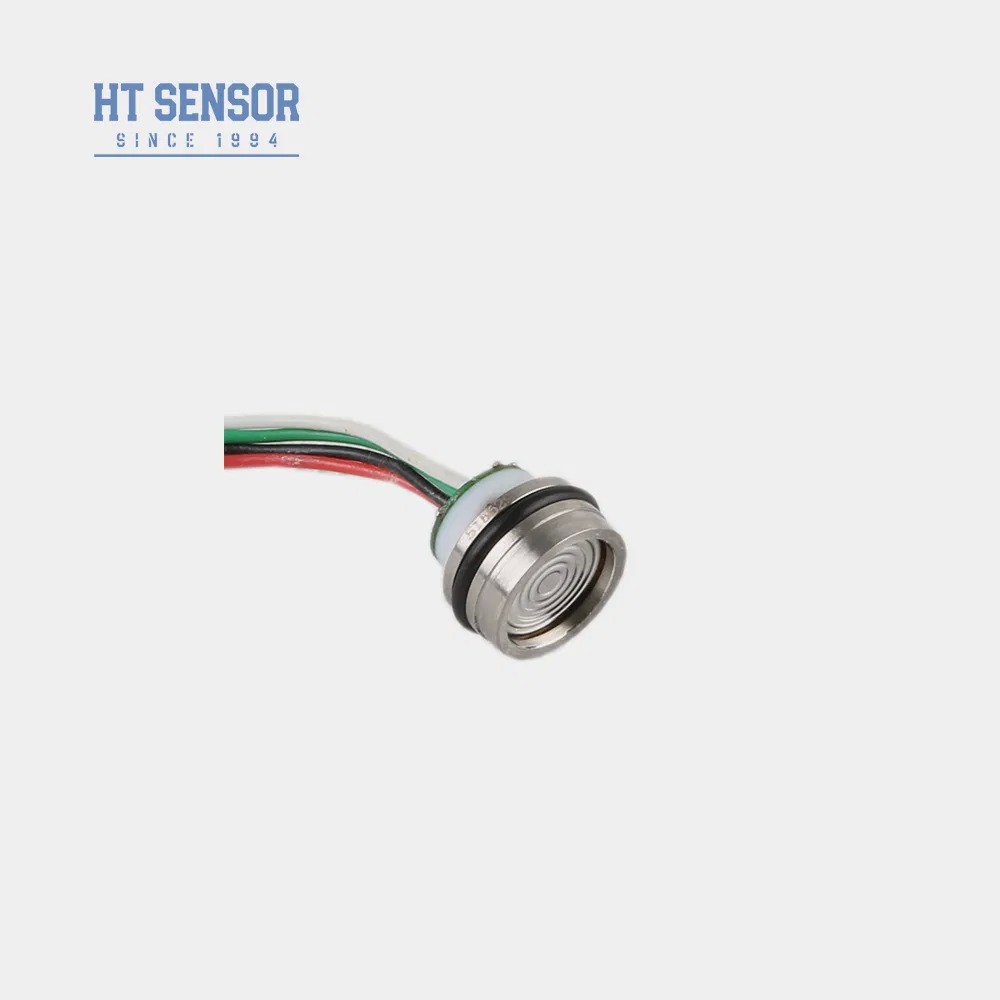

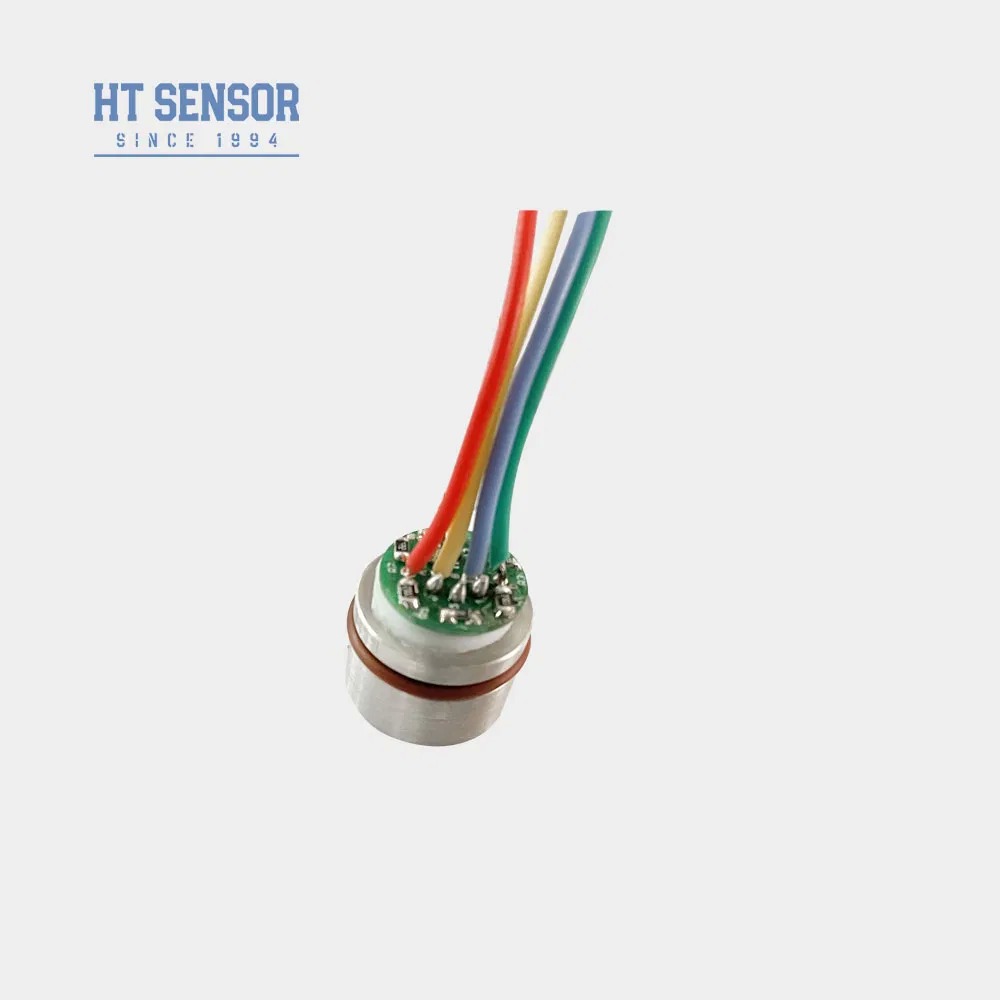

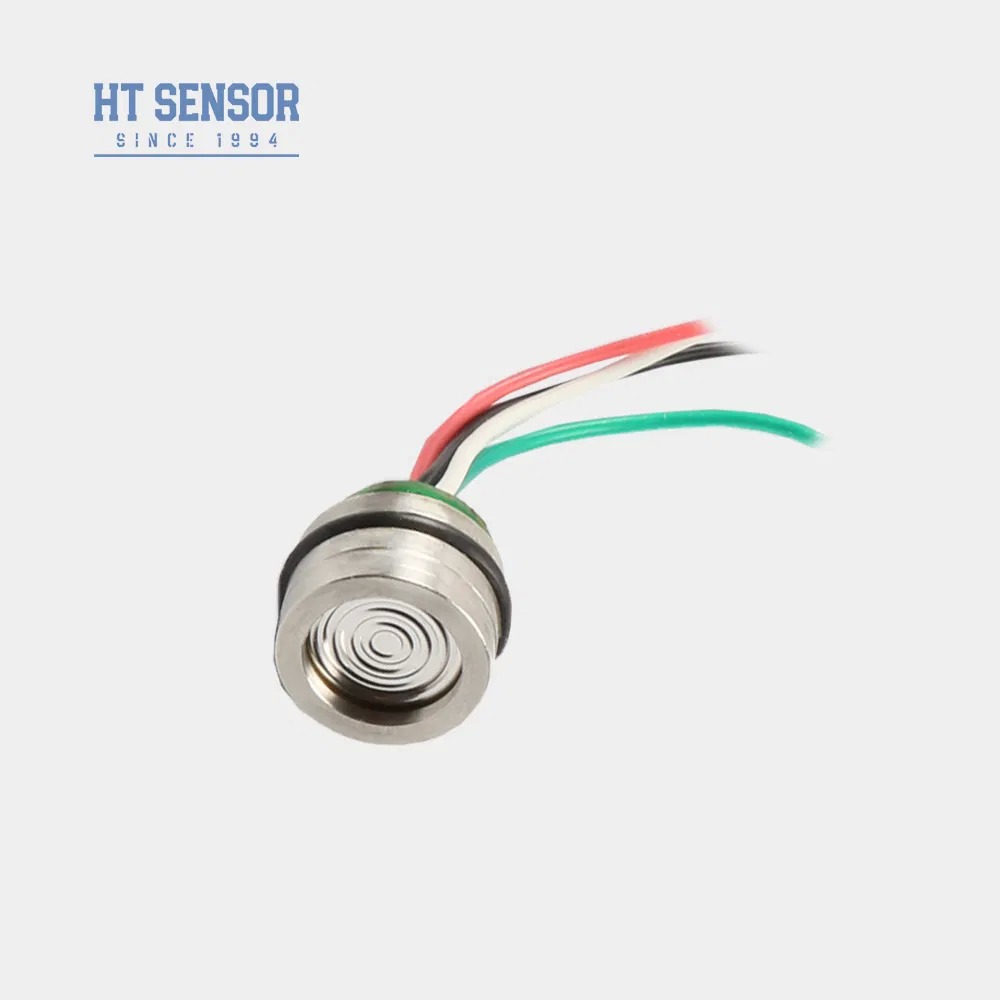

Drucksensor mit temperaturkompensierter, ölgefüllter Isolierfolie, 15mm Füllstandssensor, Silizium-Drucksensor
Product Details
| Modell Nr.: | HT15V | Für: | Diffusioniertes Siliziumdrucktransmitter |
|---|---|---|---|
| Ausgangssignalart: | Analoges MV-Signal | Material: | Edelstahl |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| Maßgeschneidert: | Maßgeschneidert | Liefern: | 5-10VDC |
| Draht: | 13 mm Silikondraht | Transportpaket: | Karton |
| Spezifikation: | 15mm | Warenzeichen: | HengTong |
| Herkunft: | China | Hs-Code: | 9026209090 |
| Hervorheben |
Temperaturkompensationsdrucksensor,mit einer Breite von mehr als 20 mm,15mm level pressure transmitter |
||
Product Description
Einleitung:
HT15V ist ein piezoresistiver Siliziumdrucksensor mit einem hochstabilen diffusen Siliziumelementkern.Es verwendet die piezoresistive Wirkung von diffusem Silizium zur präzisen Messung von Flüssigkeits- und GasdruckDieser Sensor findet einen breiten Einsatz in verschiedenen Anwendungen, einschließlich Luftkompressoren und Kältesystemen..
Produktmerkmale:
- Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung.
- Breiter Messbereich 0 ~ 300KPa ~ 30MpaS.
- Hohe Zuverlässigkeit und hervorragende Stabilität.
- Konstante Spannung.
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl.
- Kompaktes Design, ideal für Anwendungen mit begrenztem Platz.
- Verwendet in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks.
- Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet.
- Stromversorgung: ≤ 10 VdC.
- Ausgangsspannung im allgemeinen Modus: 50% des Eingangs (typisch).
- Eintrittsimpedanz: 4KΩ bis 20KΩ.
- Ausgangsimpedanz:2.5KΩ ~ 6KΩ.
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel.
| Leistungsparameter: | |||||
|---|---|---|---|---|---|
| Messbereich | Abmessung ((G) | 350 KPa, 1000 KPa, 2000 Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen ist der Wert der Emissionsemissionen zu berücksichtigen. | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | 100 ± 1 | 100 ± 2 | mV | ||
| Nullverschiebungstemp. | ±0.8 | ±2 | % F.S. | ||
| Vollständige Temperatur. | ±0.8 | ±2 | % F.S. | ||
| Kompensierte Temp. | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 20 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC | |||||
| Entwurf des Baus | |
| Abmessung | |
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
1. Bei der Montage ist eine angemessene Abstandsfreiheit zwischen Kern und Sendergehäuse zu gewährleisten, um die spezifizierten Luftdichtheitsanforderungen zu erfüllen.
2Bei der Montage des Gehäuses sollte die vertikale Ausrichtung beibehalten und ein gleichmäßiger Druck ausgeübt werden, um eine Bindung oder Beschädigung der Ausgleichsplatte zu verhindern.
3Wenn das Messmedium mit dem Kerndiaphragma oder dem Gehäusematerial (316L) unvereinbar ist, geben Sie bitte bei der Bestellung spezifische Hinweise an.
4Drücken Sie nicht mit Händen oder mit scharfen Gegenständen auf das Sensordiaphragma, da Verformungen oder Punktionen innere Schäden am Kern verursachen können.
5. Halten Sie den Druckmesskern in der Atmosphäre geöffnet und verhindern Sie, dass Feuchtigkeit, Dampf oder ätzende Stoffe in die Abdruckkammer gelangen.
6Wenn die Steckerleitungen geändert werden, lesen Sie für die richtigen Verbindungen immer das Etikett, das an den eigentlichen Kern angebracht ist.
| Fragen und Antworten |
1F: Was sind die Hauptmerkmale Ihrer Drucksensor-Sender?
A: Unsere Sender zeichnen sich durch hohe Präzision, langfristige Haltbarkeit und zuverlässige Leistung aus.
2F: Kann ich spezielle Spezifikationen anfordern?
A: Ja, wir unterstützen sowohl OEM- als auch ODM-Dienstleistungen. Unser Ingenieursteam kann Lösungen auf Basis Ihrer technischen und betrieblichen Bedürfnisse maßgeschneidert erstellen.
3F: Wie hoch ist Ihre monatliche Produktionskapazität?
A: Wir haben die Kapazität, bis zu 30.000 Einheiten pro Monat zu produzieren, was es uns ermöglicht, Großbestellungen zu unterstützen.Wir empfehlen, im Voraus mit unserem Verkaufsteam zu koordinieren..
4F: Wie lange dauert die typische Lieferzeit?
A: Die Lieferung der Standardmodelle erfolgt in der Regel innerhalb von 5~8 Werktagen. Die Lieferzeiten für kundenspezifische Produkte können je nach Spezifikation variieren.
5. F: Was ist Ihre Preisstruktur?
A: Wir bieten wettbewerbsfähige Preise mit attraktiven Rabatten für Großkäufe und langfristige Partnerschaftsabkommen.
6. F: Was sind Ihre Garantie- und Kundendienstrichtlinien?
A: Alle Produkte sind ab Versanddatum mit einer Garantie von 24 Monaten versehen.Unser After-Sales-Team garantiert eine Antwort innerhalb von 24 Stunden und bietet bei Bedarf Fernhilfe über PC-basierte Konnektivität.
