Edelstahl Mikro-kleine Drucksensor Hochgenauigkeit Drucklastzelle Druckwandler Sensor
Product Details
| Modell Nr.: | HT15V | Für: | Diffusioniertes Siliziumdrucktransmitter |
|---|---|---|---|
| Material: | Edelstahl | Typ der Verkabelung: | Mit vier Drähten |
| Messmedium: | Gas und Flüssigkeit | Maßgeschneidert: | Maßgeschneidert |
| Liefern: | 5-10VDC | Draht: | 13 mm Silikondraht |
| Ausgabe: | MV-Signal | Transportpaket: | Karton |
| Dia: | 15mm | Warenzeichen: | HengTong |
| Herkunft: | China | Hs-Code: | 9026209090 |
| Hervorheben |
Edelstahl-Druck-Sensor,Hohe Genauigkeits-Messdose,mit einer Breite von mehr als 20 mm |
||
Product Description

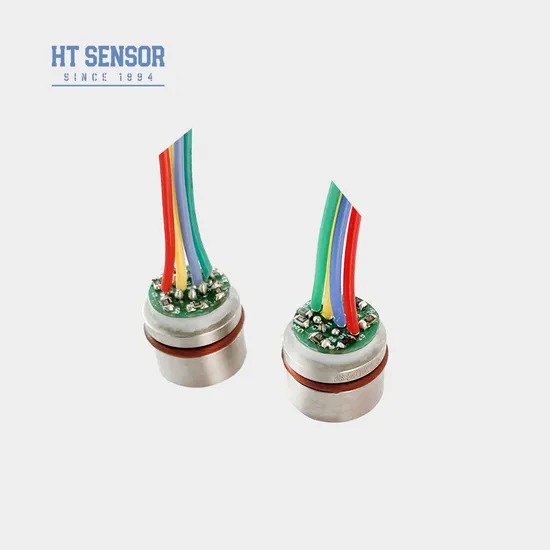

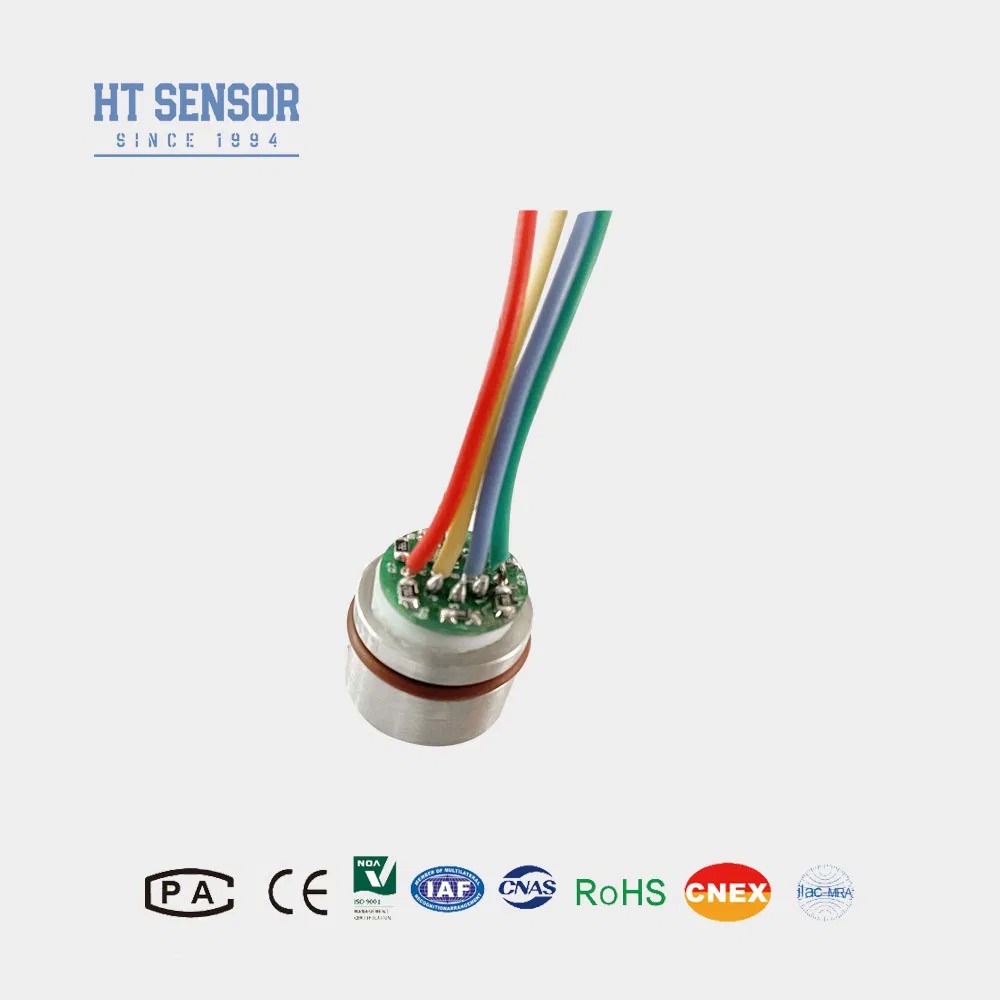

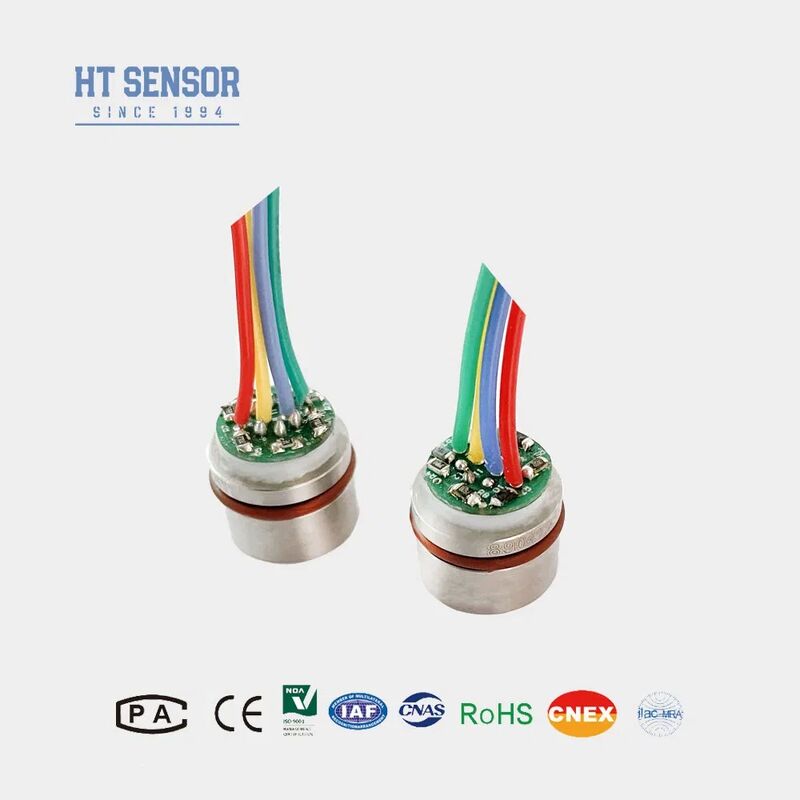

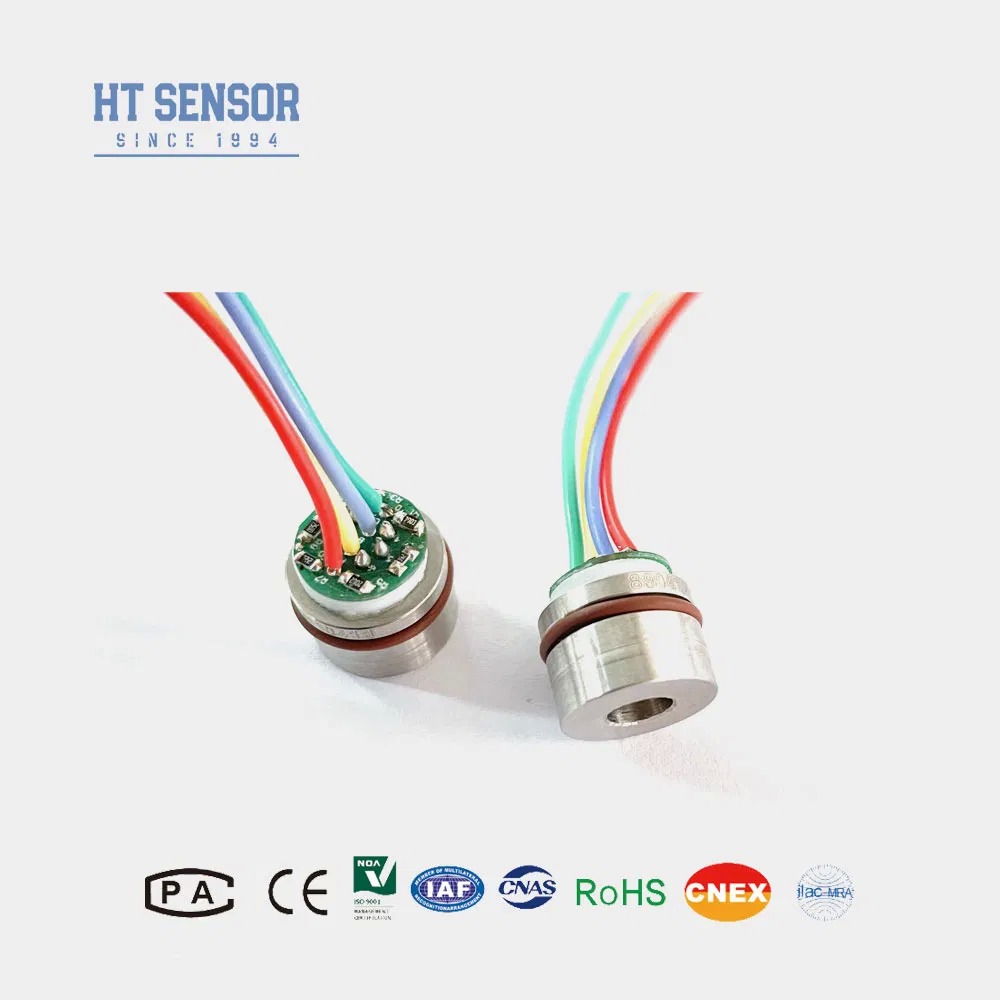

HT15V Siliziumpiezoresistiver Drucksensor
Einleitung:
HT15V ist ein piezoresistiver Siliziumdrucksensor mit einem hochstabilen diffusen Siliziumelementkern.Es verwendet die piezoresistive Wirkung von diffusem Silizium zur präzisen Messung von Flüssigkeits- und GasdruckDieser Sensor findet einen breiten Einsatz in verschiedenen Anwendungen, einschließlich Luftkompressoren und Kältesystemen..
Produktmerkmale:
- Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
- Breiter Messbereich 0~350KPa~60MpaS
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Konstante Spannungsversorgung
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
- Kompaktes Design, ideal für Anwendungen mit begrenztem Raum
- Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks
- Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparameter: | |||||
|---|---|---|---|---|---|
| Messbereich | Abmessung ((G) | 350 KPa, 1000 KPa, 2000 Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | ||||
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für den Luftverkehr |
||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | 100 ± 1 | 100 ± 2 | mV | ||
| Nullverschiebungstemp. | ±0.8 | ±2 | % F.S. | ||
| Vollständige Temperatur. | ±0.8 | ±2 | % F.S. | ||
| Kompensierte Temp. | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 20 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC | |||||
| Entwurf des Baus | |
| Abmessung | |
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
Luftbedarf Dichtheit
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern aufgrund von Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
| Fragen und Antworten |
1F: Was sind die Hauptmerkmale Ihrer Drucksensor-Sender?
A: Unsere Sender zeichnen sich durch hohe Präzision, langfristige Haltbarkeit und zuverlässige Leistung aus.
2F: Kann ich spezielle Spezifikationen anfordern?
A: Ja, wir unterstützen sowohl OEM- als auch ODM-Dienstleistungen. Unser Ingenieursteam kann Lösungen auf Basis Ihrer technischen und betrieblichen Bedürfnisse maßgeschneidert erstellen.
3F: Wie hoch ist Ihre monatliche Produktionskapazität?
A: Wir haben die Kapazität, bis zu 30.000 Einheiten pro Monat zu produzieren, was es uns ermöglicht, Großbestellungen zu unterstützen.Wir empfehlen, im Voraus mit unserem Verkaufsteam zu koordinieren..
4F: Wie lange dauert die typische Lieferzeit?
A: Die Lieferung der Standardmodelle erfolgt in der Regel innerhalb von 5~8 Werktagen. Die Lieferzeiten für kundenspezifische Produkte können je nach Spezifikation variieren.
5. F: Was ist Ihre Preisstruktur?
A: Wir bieten wettbewerbsfähige Preise mit attraktiven Rabatten für Großkäufe und langfristige Partnerschaftsabkommen.
6. F: Was sind Ihre Garantie- und Kundendienstrichtlinien?
A: Alle Produkte sind ab Versanddatum mit einer Garantie von 24 Monaten versehen.Unser After-Sales-Team garantiert eine Antwort innerhalb von 24 Stunden und bietet bei Bedarf Fernhilfe über PC-basierte Konnektivität.
