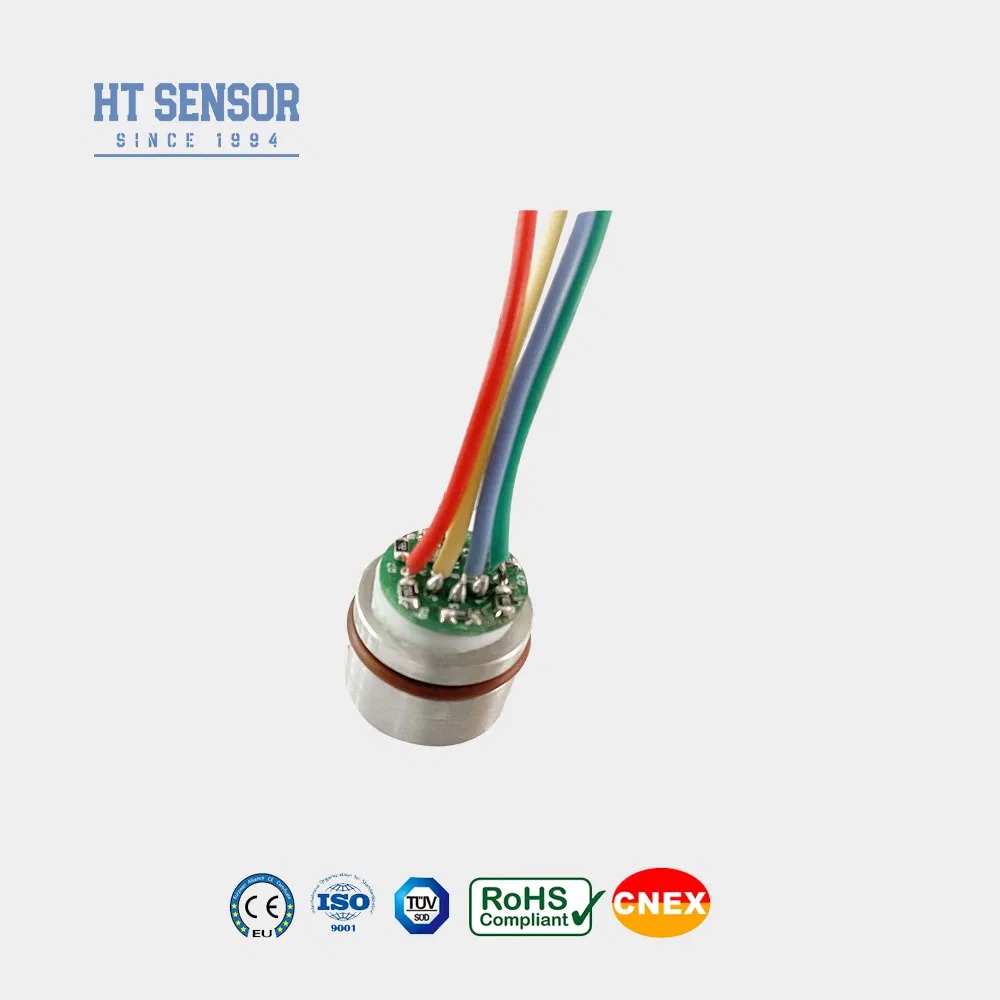

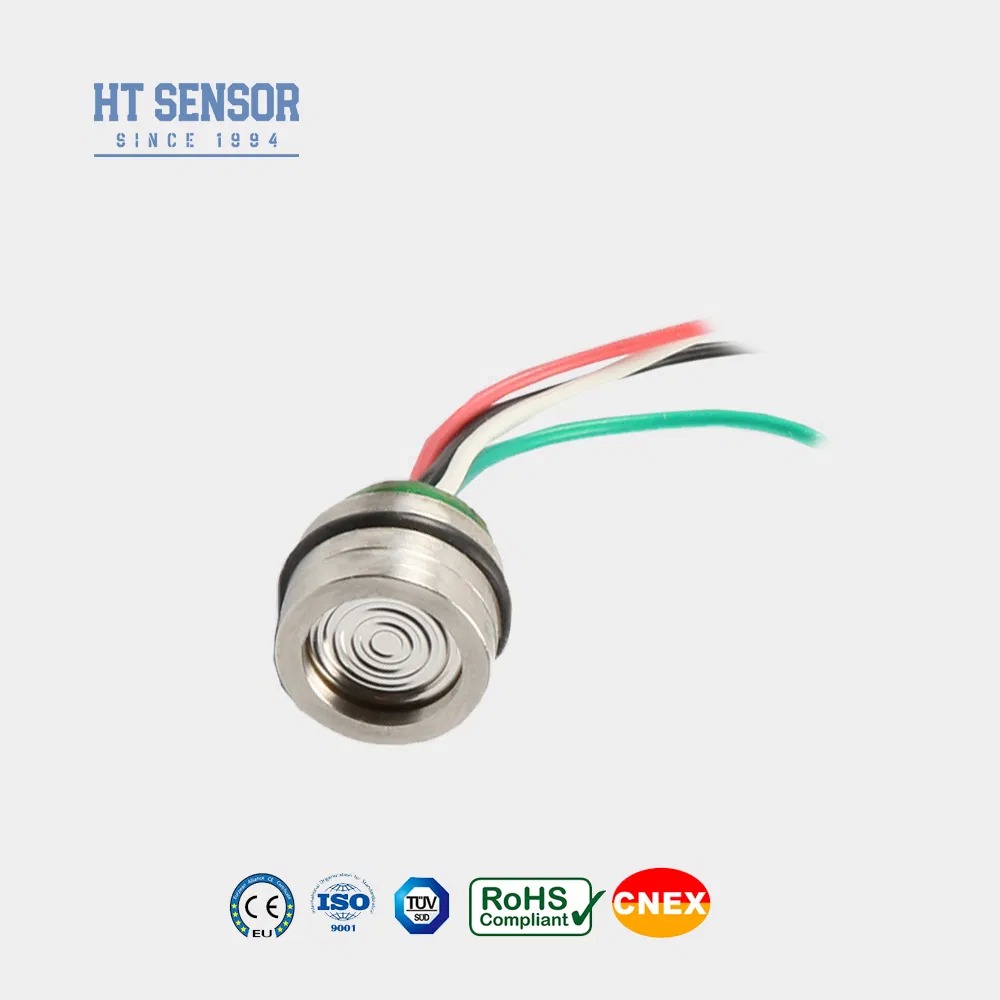

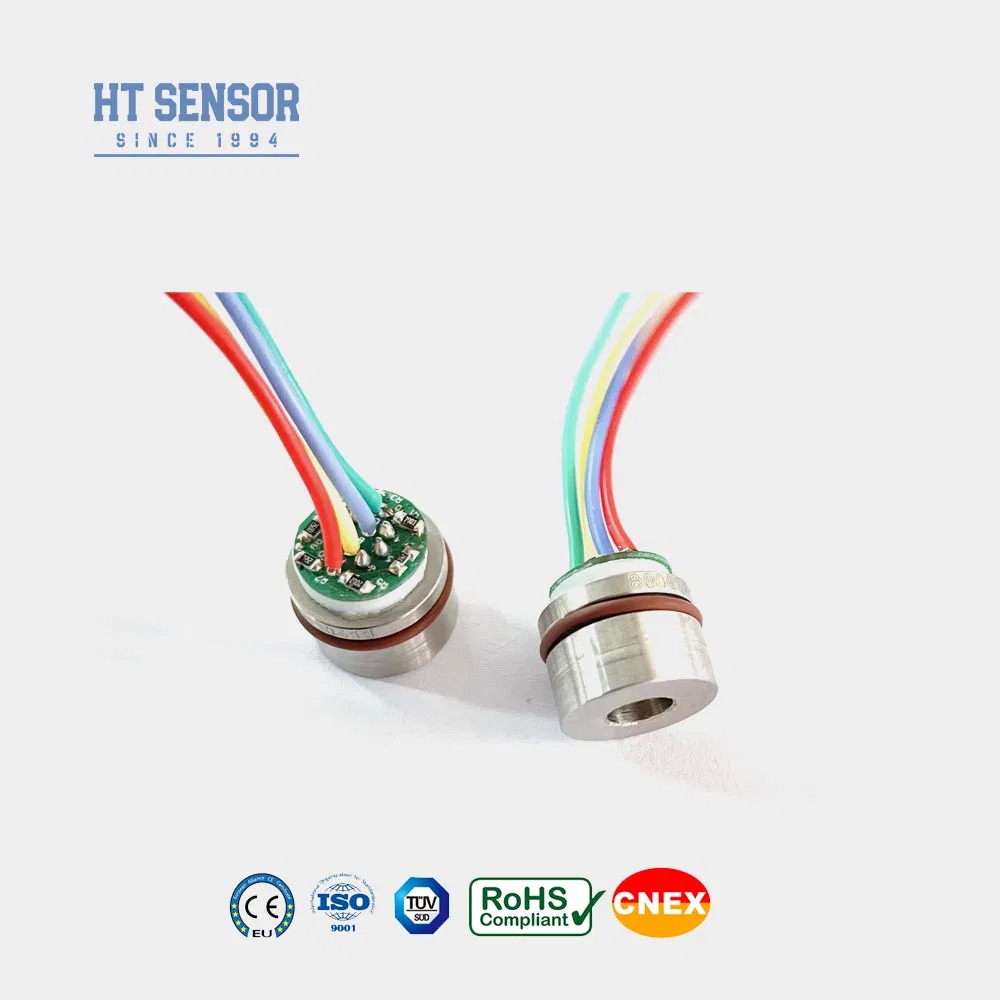

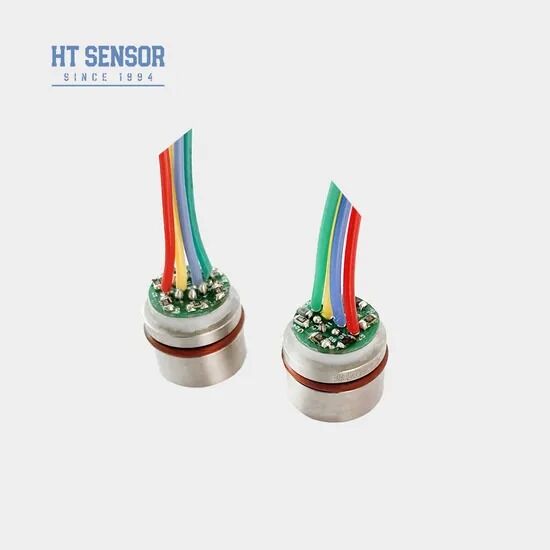

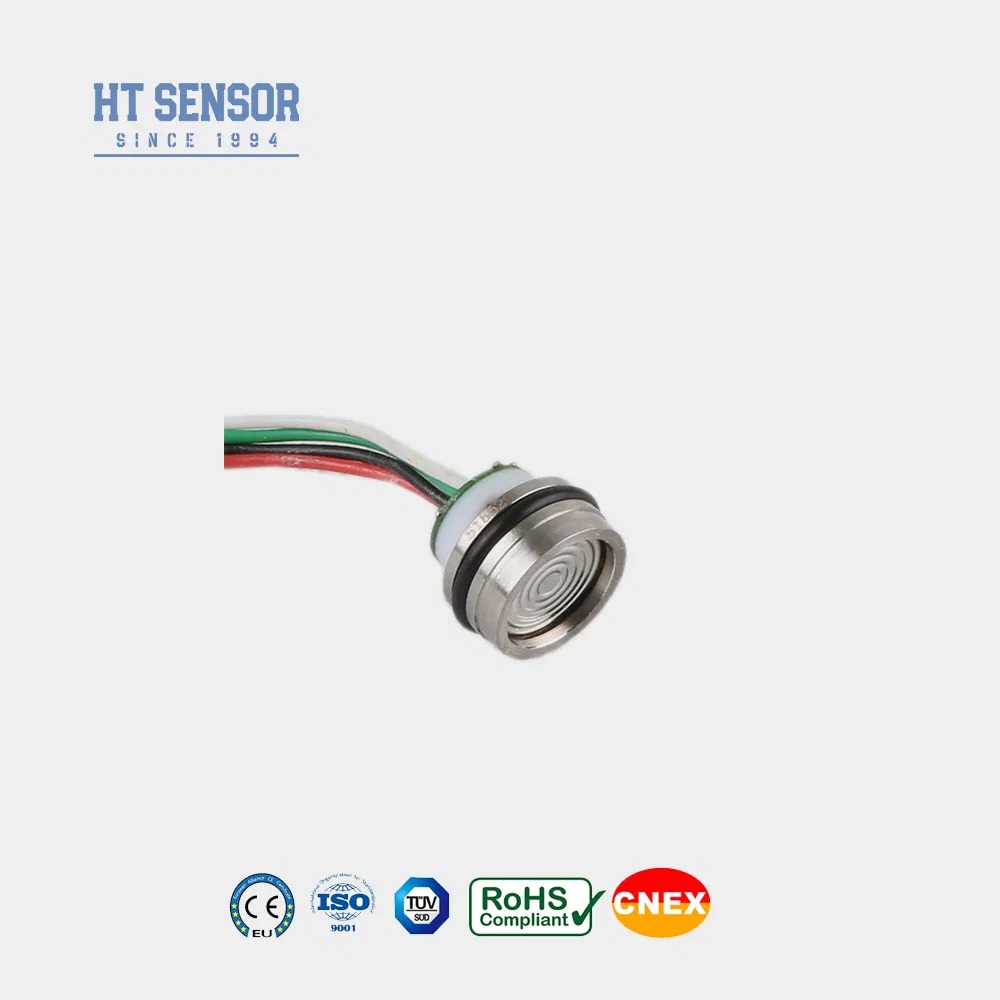

HT-Sensor 10VDC Leistung HT15V Siliziumdrucksensor Niveaussensorzelle
Product Details
| Modell Nr.: | HT15V | Für: | Diffusioniertes Siliziumdrucktransmitter |
|---|---|---|---|
| Material: | Edelstahl | Typ der Verkabelung: | Mit vier Drähten |
| Messmedium: | Gas und Flüssigkeit | IP-Bewertung: | IP65 |
| Maßgeschneidert: | Maßgeschneidert | Schlüsselwörter: | Mini-Sensor |
| Liefern: | 5-10VDC | Draht: | 13 mm Silikondraht |
| Ausgabe: | MV-Signal | Transportpaket: | Karton |
| Spezifikation: | 15mm | Warenzeichen: | HengTong |
| Herkunft: | China | Hs-Code: | 9026209090 |
| Hervorheben |
HT15V Siliziumdrucksensor,10VDC-Leistungsmessgerät,HT-Drucktransmittersensor |
||
Product Description
HT15V Siliziumpiezoresistiver Drucksensor
Einleitung:
HT15V ist ein piezoresistiver Siliziumdrucksensor mit einem hochstabilen diffusen Siliziumelementkern.Es verwendet die piezoresistive Wirkung von diffusem Silizium zur präzisen Messung von Flüssigkeits- und GasdruckDieser Sensor findet einen breiten Einsatz in verschiedenen Anwendungen, einschließlich Luftkompressoren und Kältesystemen..
Produktmerkmale:
- Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
- Breiter Messbereich 0~300KPa~40MpaS
- Hohe Zuverlässigkeit und hervorragende Stabilität
- 5-10VDC Konstante Spannungszufuhr 10MV/V Ausgang
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl.
- Kompaktes Design, ideal für Anwendungen mit begrenztem Raum.
- Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks.
- Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet.
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparameter: | |||||
|---|---|---|---|---|---|
| Messbereich | Abmessung ((G) | 300 KPa, 350 KPa, 1000 KPa, 2000 Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für den Luftverkehr,30 MPa | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | 100 ± 1 | 100 ± 2 | mV | ||
| Nullverschiebungstemp. | ±0.8 | ±2 | % F.S. | ||
| Vollständige Temperatur. | ±0.8 | ±2 | % F.S. | ||
| Kompensierte Temp. | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa | ||||
| Durchbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 20 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC | |||||
| Entwurf des Baus | |
| Abmessung | |
| Elektroanbindung und Ausgleich |
|
| Auswahlbeispiele |
| Bestelltipps |
- Bei der Montage ist ein angemessener Abstand zwischen Kern und Sendergehäuse sicherzustellen, um die spezifizierten Luftsiegelungsanforderungen zu erfüllen.
- Bei der Montage des Gehäuses muss die vertikale Ausrichtung beibehalten und ein gleichmäßiger Druck ausgeübt werden, um eine Bindung oder Beschädigung der Ausgleichsplatte zu verhindern.
- Stellen Sie sicher, dass das Messmedium mit dem Kerndiaphragma und dem Gehäusematerial (316L Edelstahl) kompatibel ist.
- Drücken Sie das Sensordiaphragma nicht mit Händen oder mit scharfen Gegenständen, da eine Verformung oder Verstümmelung einen inneren Schaden des Kerns verursachen kann.
- Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie, dass Feuchtigkeit, Dampf oder ätzende Stoffe in die Abdruckkammer gelangen.
- Wenn Änderungen an der Steckerleitung erforderlich sind, ist für die richtigen Verbindungen immer auf das Etikett zu schauen, das an dem eigentlichen Kern angebracht ist.
