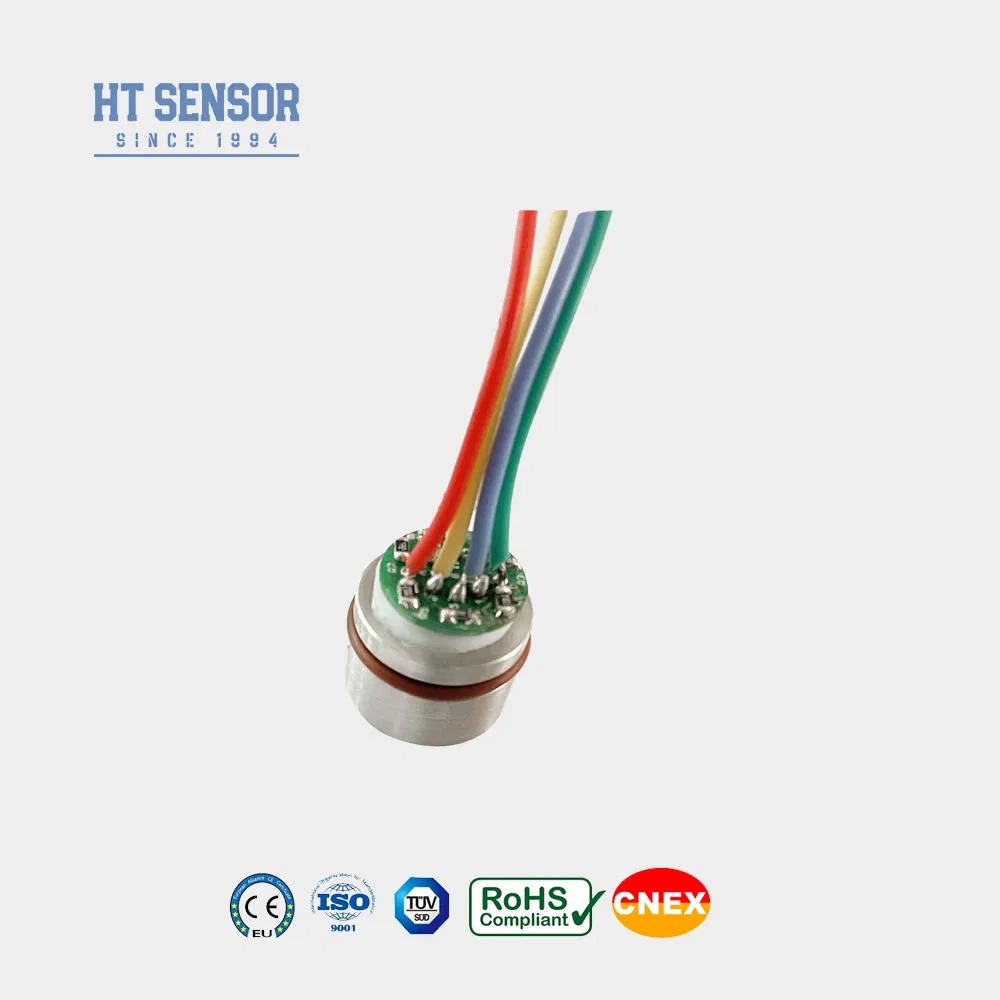

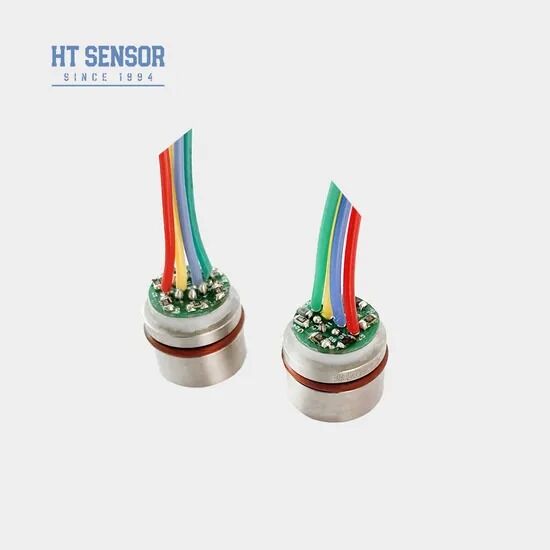

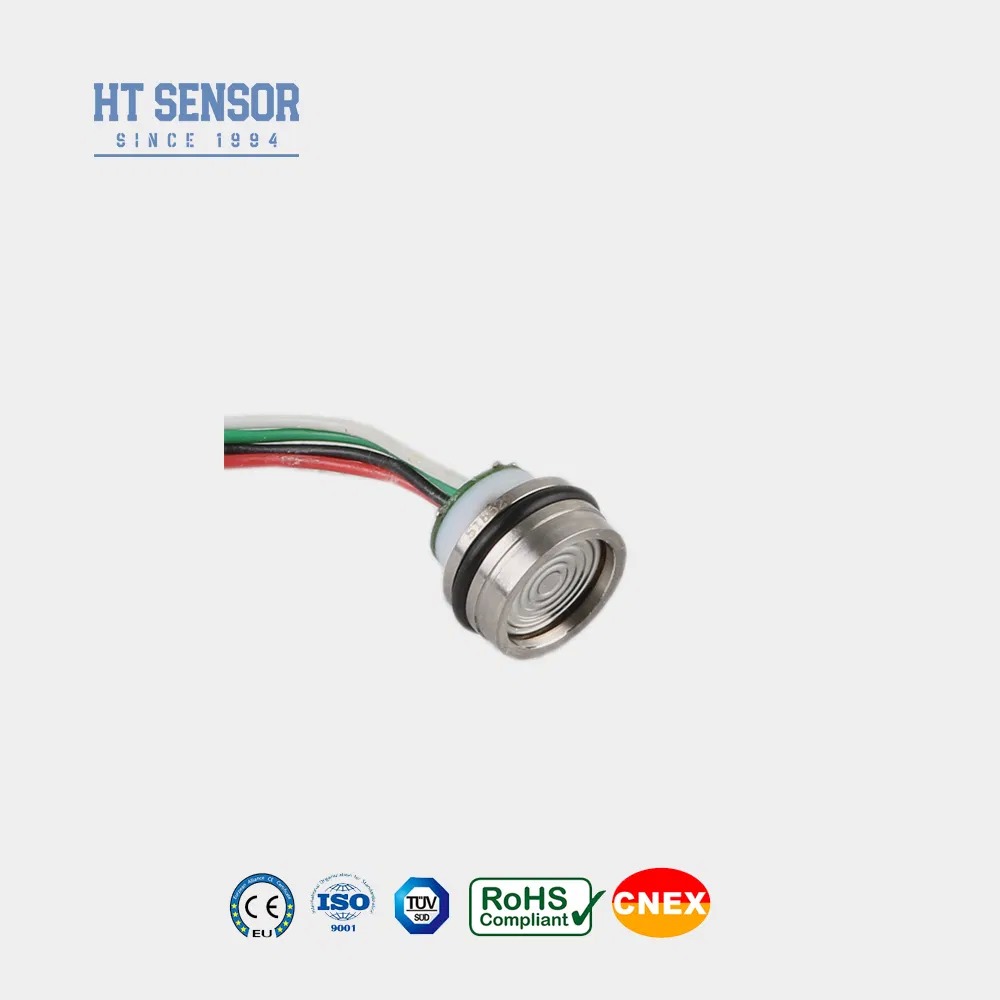

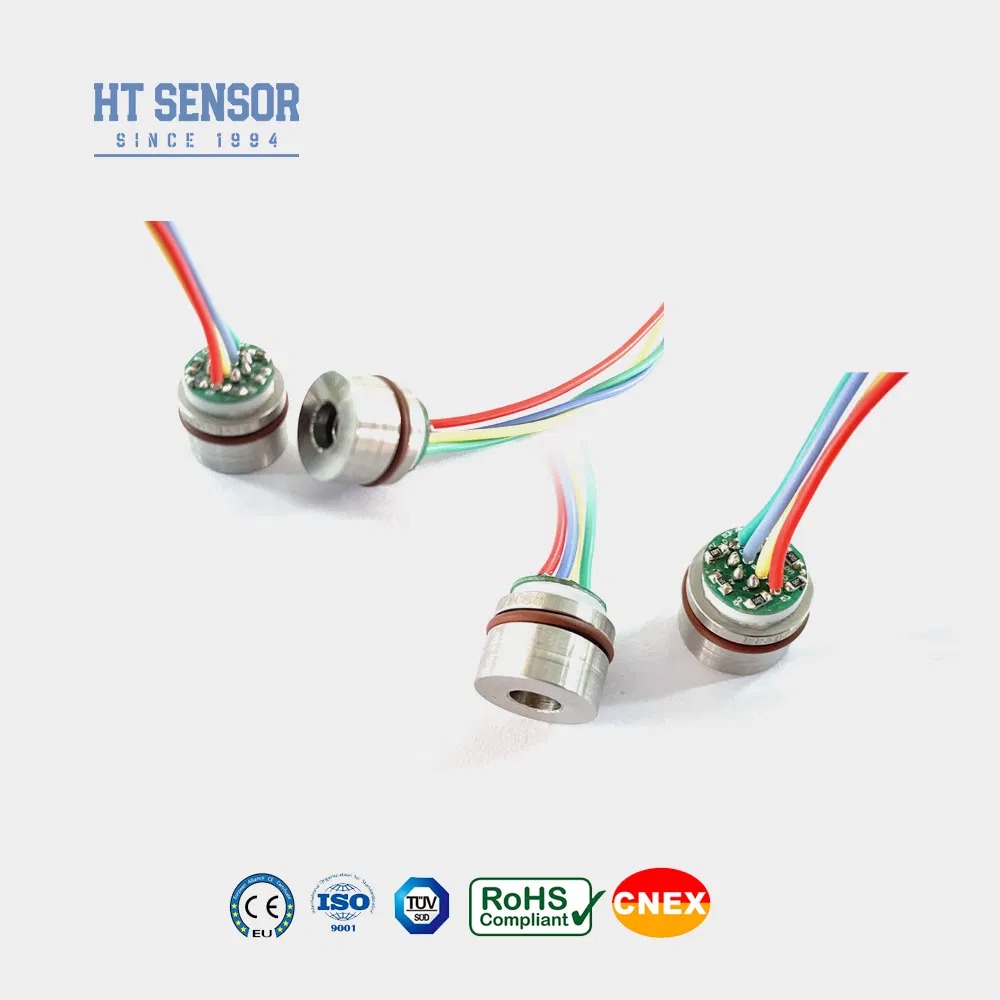

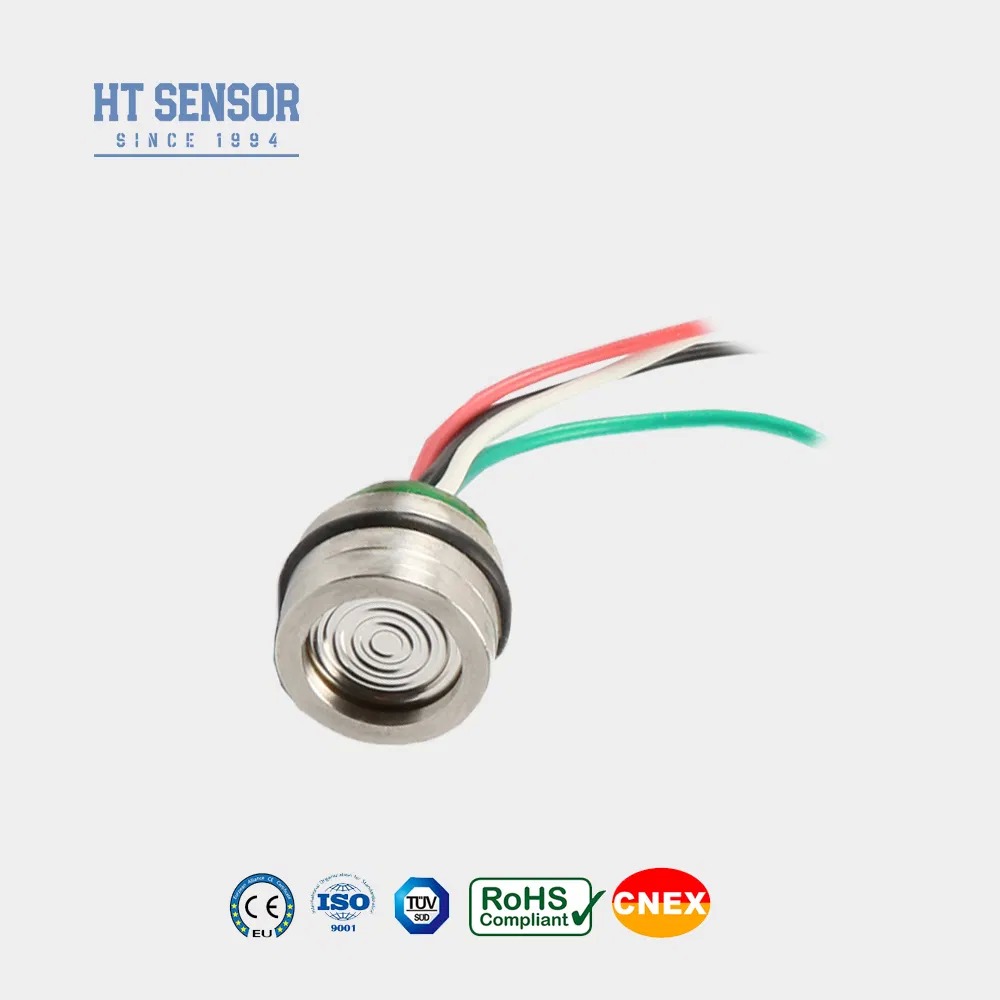

5VDC 10mv/V Kompakter diffuser Siliziumdrucksensor Kern 15mm Mini-Sensor Siliziumdrucksensor
Product Details
| Modell Nr.: | HT15V | Für: | Diffusioniertes Silizium-Drucksensor |
|---|---|---|---|
| Ausgangssignalart: | Analogtyp | Material: | Edelstahl |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| Maßgeschneidert: | Maßgeschneidert | Schlüsselwörter: | Mini-Sensor |
| Liefern: | 5-10VDC | Ausgabe: | MV-Signal |
| Transportpaket: | Karton | Spezifikation: | 15mm |
| Herkunft: | China | Hs-Code: | 9026209090 |
| Hervorheben |
Kompakter Druckmessgerät 5VDC,mit einem Drucksensorkern aus diffusem Silizium,15 mm kleiner Druckmessgerät |
||
Product Description
HT15V Silizium-piezoresistiver Drucksensor
Einführung:
HT15V ist ein Silizium-Dehnungsmessstreifen-Drucksensor, dessen Kernkomponente ein hochstabiles diffundiertes Siliziumelement ist. Dieser Sensor nutzt den piezoresistiven Effekt des diffundierten Siliziums, um den Druck von Flüssigkeiten und Gasen präzise zu messen. Er wandelt das Drucksignal in ein messbares Spannungssignal um. Dieser Sensor wird in verschiedenen Bereichen eingesetzt, wie z. B. in Luftkompressoren und Kühlsystemen.
ProduktmerkmaleStromversorgung: ≤10VDC.
- Verwendet fortschrittliche Technologie und ist in einem Gehäuse aus 316L-Edelstahl verkapseltBreiter Messbereich 0~350KPa~60MpaS
- Hohe Zuverlässigkeit und ausgezeichnete Stabilität
- ±0,8
- Anwendungen
- Sein kompaktes Design macht ihn ideal für Anwendungen mit begrenztem Platzangebot, während seine Zuverlässigkeit die Drucküberwachung und -steuerung in Prozesssystemen unterstützt.
- Dieses Produkt wird auch häufig zur Druckmessung in Kühlsystemen und Luftkompressoren verwendet.
- Elektrische Leistung
- Gleichtaktspannungsausgang: 50 % des Eingangs (typisch).
- Eingangsimpedanz: 4KΩ~20KΩ.
- Ausgangsimpedanz: 2,5KΩ~6KΩ.
- Elektrischer Anschluss: 100 mm Hochtemperaturdraht, Flachbandkabel.
- Leistungsparameter:
| Messbereich | |||||
|---|---|---|---|---|---|
| Manometer(G) | 350KPa,1000KPa,2000Kpa | Absolut(A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Abgedichtet(S) | ||||
| 3500KPaS,7MPaS,10MPaS | Typ | ||||
| Max | Einheit | Nichtlinearität | |||
| ±0,8 | ±0,3 | %F.S | Kompensierte Temperatur | ||
| 0,05 | 0,1 | %F.S | Kompensierte Temperatur | ||
| 0,05 | 0,1 | %F.S | Kompensierte Temperatur | ||
| ±0,8 | 0±2 | mV | Nullpunkt-Temperaturdrift | ||
| ±0,8 | 100±2 | mV | Nullpunkt-Temperaturdrift | ||
| ±0,8 | ±2 | %F.S | Kompensierte Temperatur | ||
| ±0,8 | ±2 | %F.S | Kompensierte Temperatur | ||
| 0~70 | ºC | Zulässige Überlast | |||
| -20~80 | ºC | Zulässige Überlast | |||
| -40~125 | ºC | Zulässige Überlast | |||
| Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 80 MPa | Berstdruck | ||||
| 5X des Vollausschlags | Langzeitstabilität | ||||
| 0,2 % | F.S/Jahr | Membranmaterial | |||
| 316L | Isolationswiderstand | ||||
| ≥200MΩ 100VDC | Vibration | ||||
| Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | Schock | ||||
| 100g,11ms | O-Ring-Dichtung | ||||
| Nitrilkautschuk oder Fluorkautschuk | Füllmedium | ||||
| Silikonöl | Gewicht | ||||
| ~20g | Die Parameter werden unter folgenden Bedingungen getestet: 10V @25ºC | ||||
| Konstruktionsübersicht | |||||
| Abmessung | |
| Elektrischer Anschluss und Kompensation | |
| Auswahlbeispiele |
|---|
|
| Bestellhinweise |
| Achten Sie bei der Installation auf einen ausreichenden Abstand zwischen dem Kern und dem Gehäuse des Messumformers, um die angegebenen Anforderungen an die Luftdichtheit zu erfüllen. |
- Achten Sie bei der Montage des Gehäuses auf eine vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
- Stellen Sie sicher, dass das gemessene Medium mit der Kernmembran und dem Gehäusematerial (316L-Edelstahl) kompatibel ist.
- Drücken Sie die Sensormembran nicht mit Händen oder scharfen Gegenständen, da Verformungen oder Durchstiche zu inneren Schäden am Kern führen können.
- Halten Sie den Druckanschluss des Manometerkerns zur Atmosphäre offen und verhindern Sie, dass Feuchtigkeit, Dampf oder korrosive Medien in die Unterdruckkammer gelangen.
- Wenn Änderungen an der Pin-Verdrahtung erforderlich sind, beziehen Sie sich immer auf das Etikett, das am tatsächlichen Kern angebracht ist, um die richtigen Anschlüsse zu erhalten.
