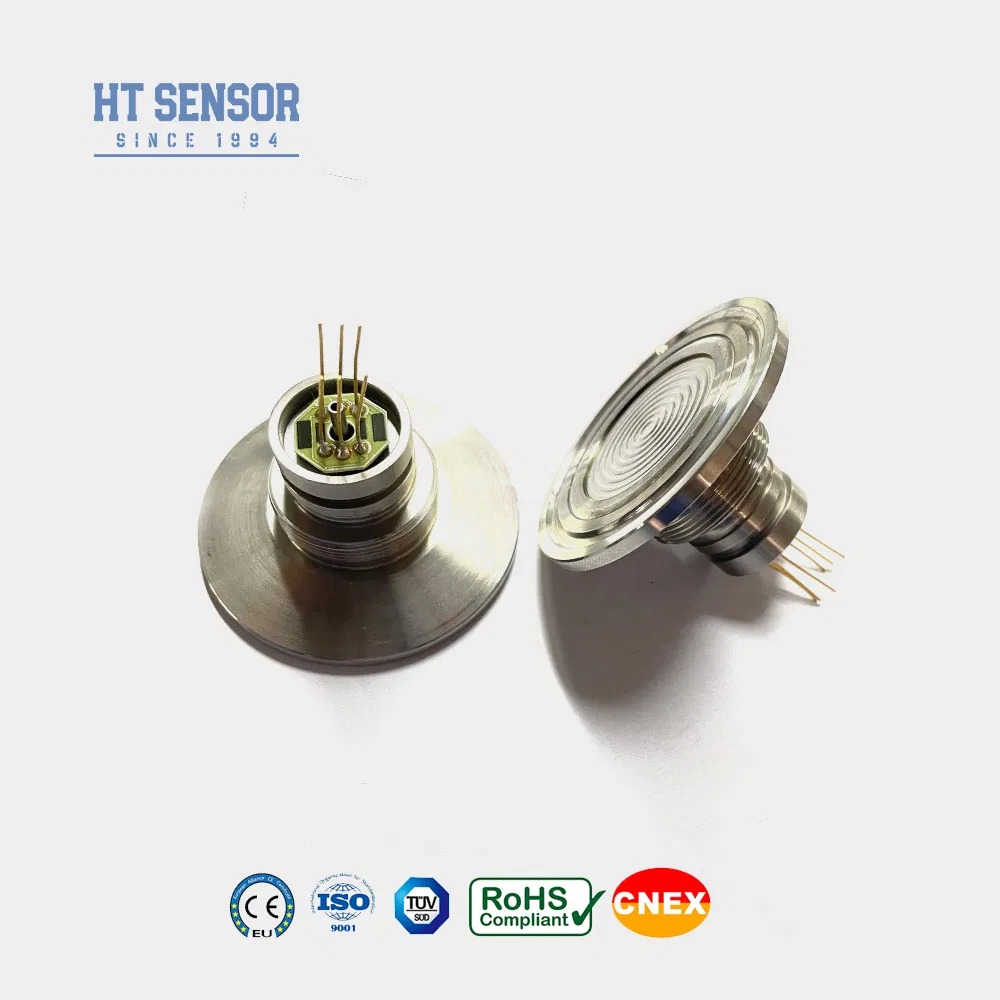

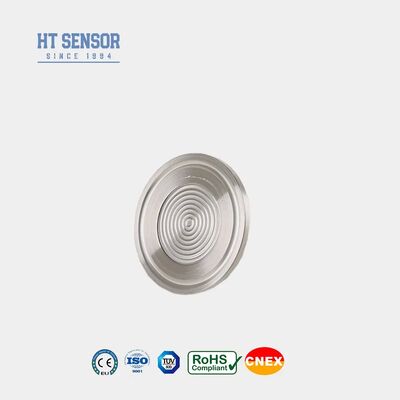

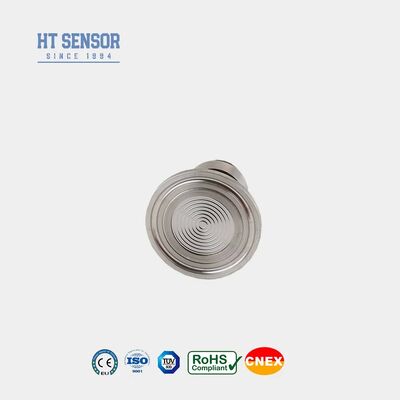

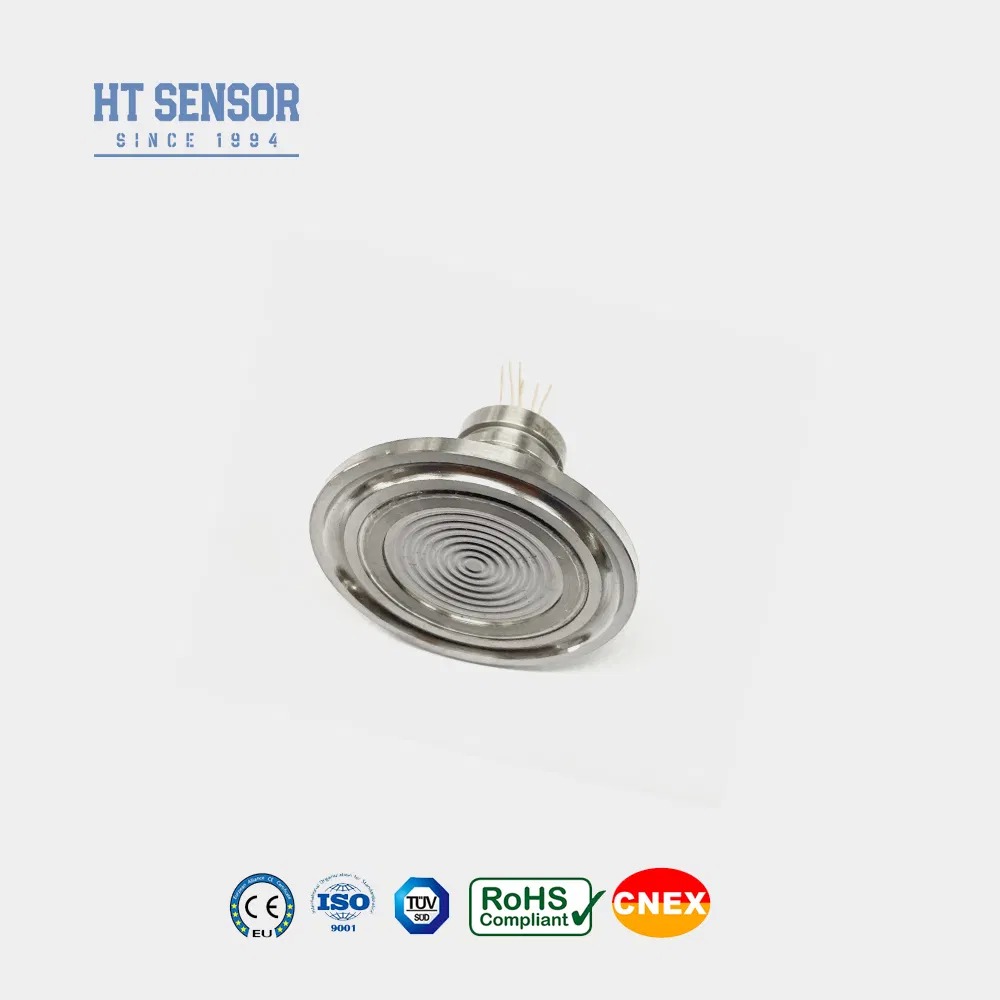

Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor
Product Details
| Modell Nr.: | HT-IQ | Für: | Diffusioniertes Siliziumdrucktransmitter |
|---|---|---|---|
| Ausgangssignalart: | Analogtyp | Material: | Edelstahl |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| Maßgeschneidert: | Maßgeschneidert | Leistung: | 1,5 mA / 10 VDC |
| Ausgabe: | Millivolt-Signal | Verbindung: | 50,4 Klemme |
| Temperaturkompensation: | 0-70 | Transportpaket: | Karton |
| Spezifikation: | 50.4 mm | Herkunft: | China |
| Hervorheben |
50.4mm flush clamp pressure sensor,exposed diaphragm level sensor,pressure transducer sensor with warranty |
||
Product Description

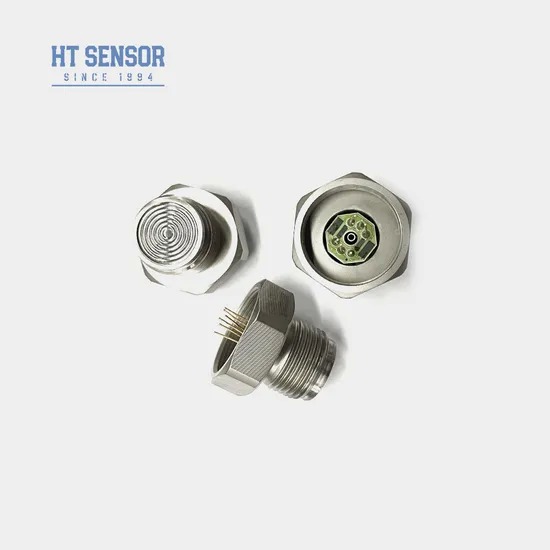

HT-IQ Silizium-piezoresistiver Drucksensor
Einführung:
HT-IQ ist ein Drucksensor mit bündiger Membran, der mit einem hochstabilen, diffundierten Siliziumchip ausgestattet ist. Der Druck wird über eine Edelstahlmembran und abgedichtetes Silikonöl an den Sensorchip übertragen, wodurch kein direkter Kontakt zwischen dem Chip und dem Messmedium gewährleistet ist. Mit seinem flachen Membrandesign ist dieser Sensor leicht zu reinigen und sehr zuverlässig, wodurch er sich für Anwendungen in Branchen wie der Lebensmittelverarbeitung und Hygiene eignet.
- Verwendung fortschrittlicher Technologie und eines Gehäuses aus Edelstahl 316L sowie Materialien wie Titan und Hastelloy für die Membran
- Einsatz von Dickschichtschaltungen zur Temperaturkompensation und Nullpunkt- Korrektur
- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
- Bündige Membranstruktur, die eine einfache Reinigung ermöglicht
- Geeignet zur Messung von nicht korrosiven Gas- und Flüssigkeitsdrücken mit 316L Edelstahlkompatibilität
- Lebensmittel- und Getränkeindustrie
- Industrielle Prozesssteuerung
- Pharmazeutische Industrie
- Stromversorgung: ≤2mA DC (typisch 1,5mA DC)
- Eingangsimpedanz : 2,5KΩ~6KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ
- Elektrischer Anschluss: Vergoldete Kovar-Pins oder 100 mm Hochtemperaturdrähte.
| Leistungsparameter: | |||||
|---|---|---|---|---|---|
| Messbereich | Manometer(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absolut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Abgedichtet(S) | 3500KPaS | ||||
| Typ | Max | Einheit | |||
| Nichtlinearität | ±0,15 | ±0,3 | %F.S | ||
| Wiederholbarkeit | 0,05 | 0,1 | %F.S | ||
| Hysterese | 0,05 | 0,1 | %F.S | ||
| Nullpunktausgang | 0±1 | 0±2 | mV | ||
| Vollausschlag-Ausgang | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nullpunkt-Temperaturdrift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Vollausschlag-Temperaturdrift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Kompensierte Temperatur | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Betriebstemperatur | -20~80 | ºC | |||
| Lagertemperatur | -40~125 | ºC | |||
| Zulässige Überlast | Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 120 MPa | ||||
| Berstdruck | 5X des Vollausschlags | ||||
| Langzeitstabilität | 0,2 % | F.S/Jahr | |||
| Membranmaterial | 316L | ||||
| Isolationswiderstand | ≥200MΩ 100VDC | ||||
| Vibration | Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | ||||
| Schock | 100g,11ms | ||||
| Ansprechzeit | ≤1ms | ||||
| O-Ring-Dichtung | Nitrilkautschuk oder Fluorkautschuk | ||||
| Füllmedium | Silikonöl | ||||
| Gewicht | ~150g | ||||
| Die Parameter werden unter folgenden Bedingungen getestet: 1,5mA @25°C | |||||
| Außenkonstruktion | |
| Abmessung |
|
| Auswahlbeispiele |
| Bestellhinweise |
erforderliche Luftdichtheit zu erreichen
2. Achten Sie bei der Montage des Gehäuses auf eine vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
3. Wenn das Messmedium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen erforderlich.
4. Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um eine Beschädigung des Kerns durch Membranverformung oder -durchstoß zu verhindern.
5. Halten Sie den Druckanschluss des Manometerkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die Kernunterdruckkammer.
6. Wenn Änderungen an den Pin-Leitungen vorgenommen werden, beachten Sie das Etikett auf dem tatsächlichen Kern als Referenz.
| Fragen und Antworten |
-
F: Was sind die wichtigsten Merkmale Ihrer Drucksensor-Messumformer?
A: Sie bieten hohe Präzision, robuste Haltbarkeit und zuverlässige Leistung. Anpassungsoptionen sind ebenfalls verfügbar. -
F: Können Sie spezielle Spezifikationen berücksichtigen?
A: Ja. Unser Engineering-Team kann kundenspezifische Produkte entwickeln, um spezifische Anforderungen zu erfüllen. Wir bieten sowohl OEM- als auch ODM-Dienstleistungen an. -
F: Wie hoch ist Ihre Produktionskapazität?
A: Unsere Einrichtungen können bis zu 30.000 Drucksensor-Messumformer pro Monat produzieren, wodurch wir in der Lage sind, Großaufträge zu bearbeiten. Wir empfehlen, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um die Terminplanung zu bestätigen und eine reibungslose Produktion und Lieferung zu gewährleisten. -
F: Wie ist die typische Lieferzeit?
A: Standardmodelle werden innerhalb von 5–8 Werktagen geliefert. Die Vorlaufzeiten für kundenspezifische Produkte können variieren. -
F: Wie werden Ihre Produkte bepreist? Sind Rabatte verfügbar?
A: Wir bieten wettbewerbsfähige Preise, wobei Rabatte für Großeinkäufe oder langfristige Partnerschaften verfügbar sind. -
F: Wie lauten Ihre Produktgarantie- und Kundendienstrichtlinien?
A: Unsere Produkte haben eine 24-monatige Garantie ab Versanddatum. Unser Kundendienstteam antwortet innerhalb von 24 Stunden auf Anfragen und kann bei Bedarf Fernunterstützung über eine PC-Netzwerkverbindung leisten.
