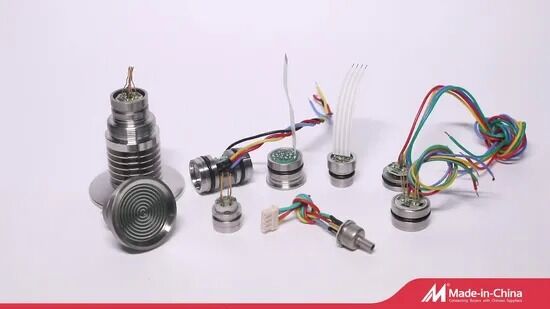

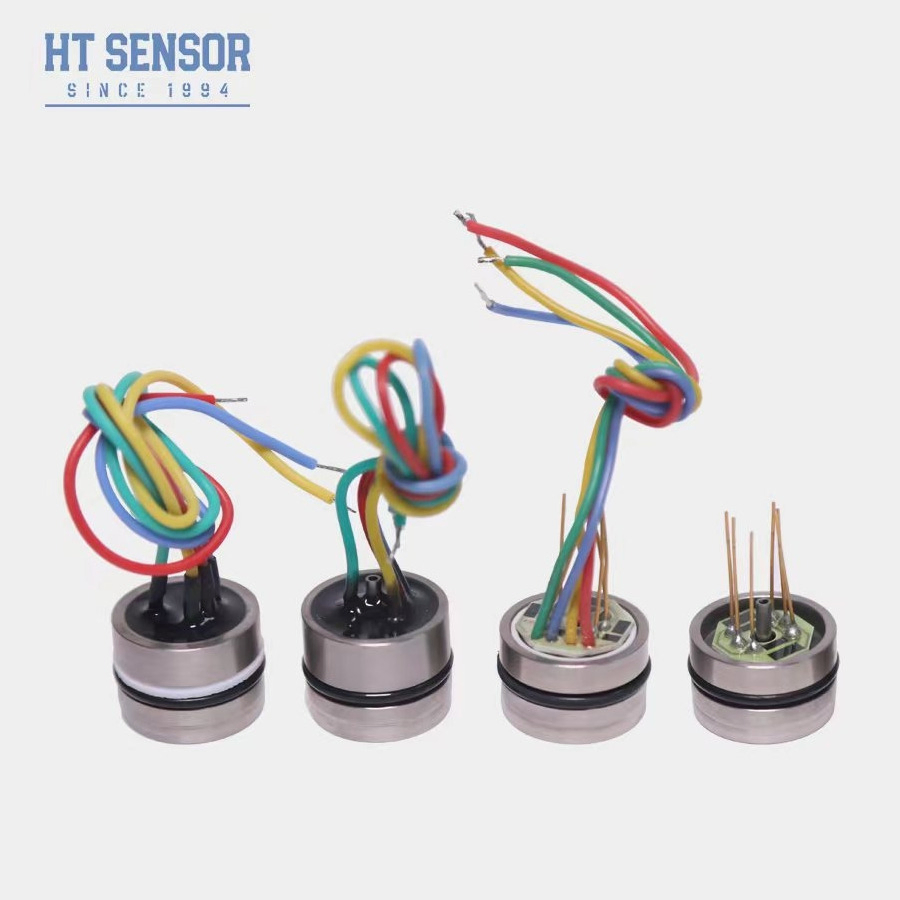

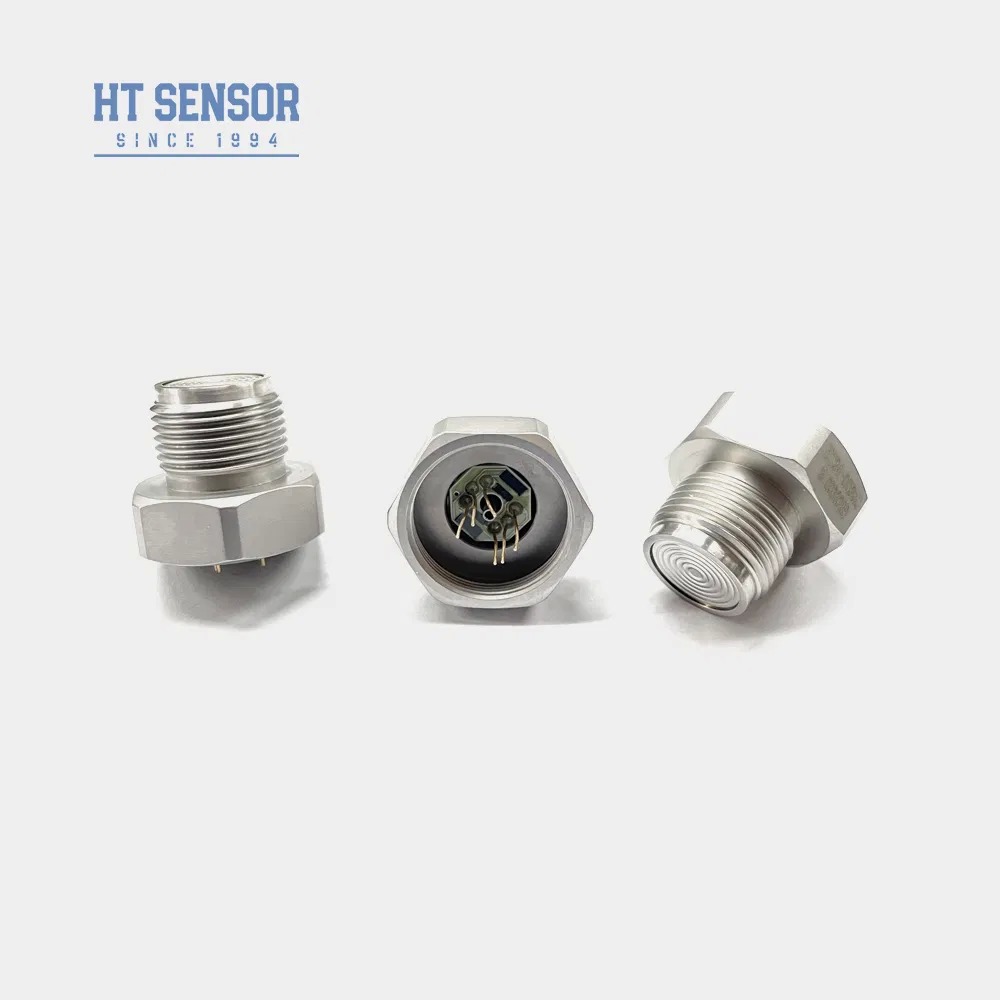

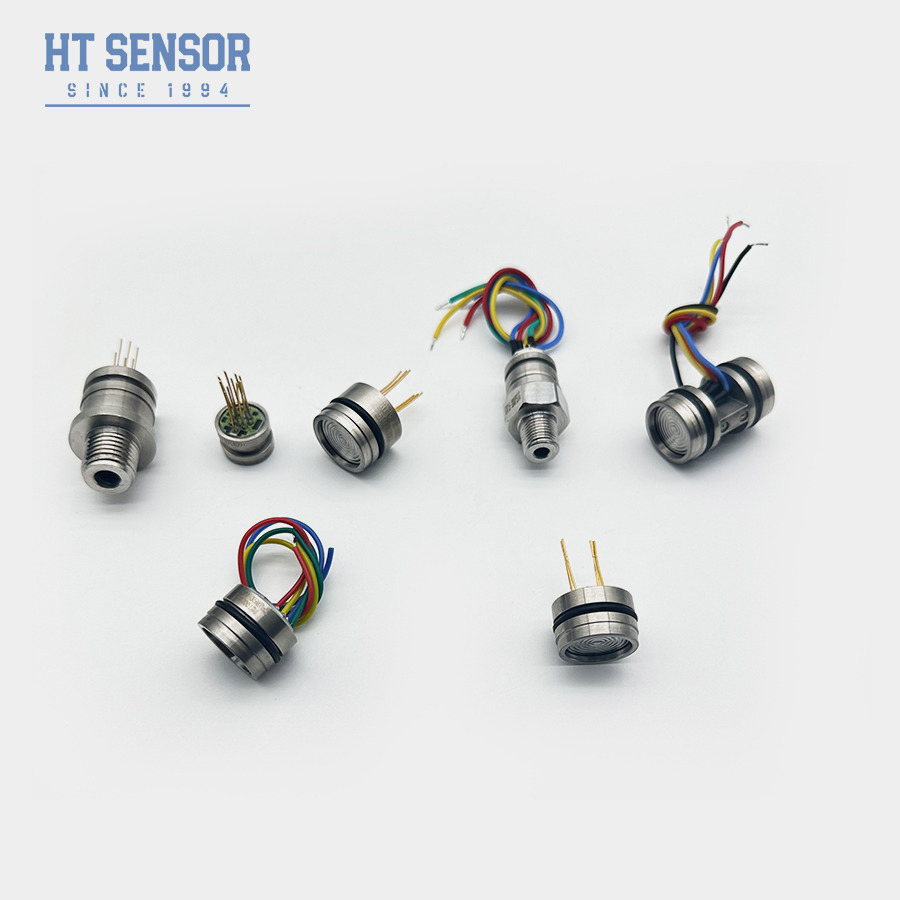

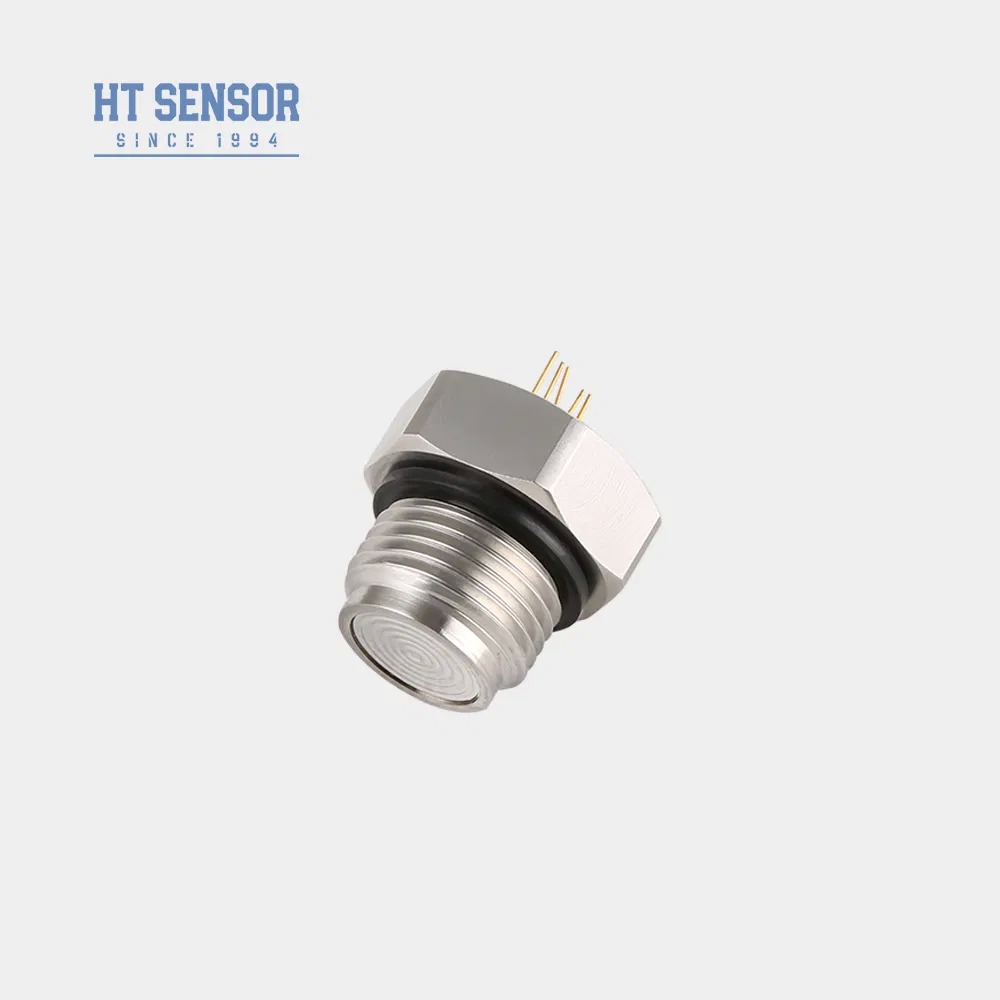

HT24 Drucksensor mit bündiger Membran und hochstabilem, diffundiertem Silizium-Sensorchip
Produktübersicht
Der piezoresistive Drucksensor HT24 aus Silizium verfügt über ein bündiges Membrandesign mit einem hochstabilen, diffundierten Siliziumchip. Der Druck wird über eine Edelstahlmembran und abgedichtetes Silikonöl an den empfindlichen Chip übertragen, wodurch sichergestellt wird, dass der empfindliche Chip niemals direkt mit dem Messmedium in Kontakt kommt. Diese flache Membranstruktur ermöglicht eine einfache Reinigung und hohe Zuverlässigkeit und ist somit ideal für Anwendungen in der Lebensmittel-, Getränke-, Pharma- und Hygieneindustrie.
Hauptmerkmale
- Fortschrittliche Technologie mit Gehäuse aus 316L-Edelstahl und hochwertigen Membranmaterialien wie Titan und Hastelloy
- Dickschichtschaltungen für präzise Temperaturkompensation und Nullpunktkorrektur
- Außergewöhnliche Zuverlässigkeit, Wiederholbarkeit und Stabilität
- Bündige Membranstruktur für einfache Reinigung und Wartung
Anwendungen
- Messung von nicht korrosiven Gas- und Flüssigkeitsdrücken mit 316L-Edelstahlkompatibilität
- Lebensmittel- und Getränkeindustrie
- Industrielle Prozessleitsysteme
- Pharmazeutische Herstellung
Elektrische Leistung
Leistungsparameter
| Parameter |
Typ |
Max |
Einheit |
| Nichtlinearität |
±0,15 |
±0,3 |
%F.S |
| Wiederholbarkeit |
0,05 |
0,1 |
%F.S |
| Hysterese |
0,05 |
0,1 |
%F.S |
| Nullpunktversatz-Ausgang |
0±1 |
0±2 |
mV |
| Vollausschlag-Ausgang (≤20KPa) |
50±10 |
50±30 |
mV |
| Vollausschlag-Ausgang (≥35kPa) |
100±10 |
100±30 |
mV |
| Nullpunktversatz-Temperaturdrift (≤20KPa) |
±1 |
±2 |
%F.S |
| Nullpunktversatz-Temperaturdrift (≥35kPa) |
±0,5 |
±1 |
%F.S |
| Vollausschlag-Temperaturdrift (≤20KPa) |
±1 |
±2 |
%F.S |
| Vollausschlag-Temperaturdrift (≥35kPa) |
±0,5 |
±1 |
%F.S |
| Kompensierte Temperatur (≤20KPa) |
0~50 |
- |
ºC |
| Kompensierte Temperatur (≥35kPa) |
0~70 |
- |
ºC |
| Betriebstemperatur |
-20~80 |
- |
ºC |
| Lagertemperatur |
-40~125 |
- |
ºC |
| Langzeitstabilität |
0,2 |
- |
F.S/Jahr |
| Isolationswiderstand |
≥200MΩ 100VDC |
- |
- |
| Ansprechzeit |
≤1ms |
- |
- |
Zusätzliche Spezifikationen
Zulässige Überlast: Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 120 MPa
Berstdruck: 5X des Vollausschlags
Membranmaterial: 316L
Vibration: Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz
Schock: 100g,11ms
O-Ring-Dichtung: Nitrilkautschuk oder Fluorkautschuk
Füllmedium: Silikonöl
Gewicht: ~55g
Messbereiche
Manometer (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolut (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Abgedichtet (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
Konstruktionsübersicht
Elektrischer Anschluss und Kompensation
Auswahlbeispiele
Bestellhinweise
- Stellen Sie beim Zusammenbau sicher, dass die Kerngröße und das Gehäuse des Messumformers richtig zusammenpassen, um die erforderliche Luftdichtheit zu erreichen
- Achten Sie beim Zusammenbau des Gehäuses auf eine vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden
- Geben Sie bei der Bestellung besondere Anweisungen, wenn das Messmedium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel ist
- Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um Schäden durch Verformung oder Durchstechen zu vermeiden
- Halten Sie den Druckanschluss der Manometerkerne zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien in die Unterdruckkammer
- Beachten Sie das Etikett auf dem eigentlichen Kern für die Pin-Lead-Konfiguration
Firmeninformationen
Häufig gestellte Fragen
Was sind die Merkmale Ihrer Drucksensor-Messumformer?
Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.
Kann ich spezielle Spezifikationen anpassen?
Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Service.
Wie hoch ist Ihre Produktionskapazität?
Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Messumformer pro Monat produzieren, so dass wir in der Lage sind, die Anforderungen von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu gewährleisten.
Wie ist die typische Lieferzeit?
5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
Wie werden die Produkte bepreist? Gibt es Rabatte?
Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?
Unsere Garantiezeit beträgt 24 Monate nach dem Versand, und unser Kundendienstteam wird Ihre Fragen innerhalb von 24 Stunden beantworten. Fernunterricht über das PC-Netzwerk ist jederzeit verfügbar.
