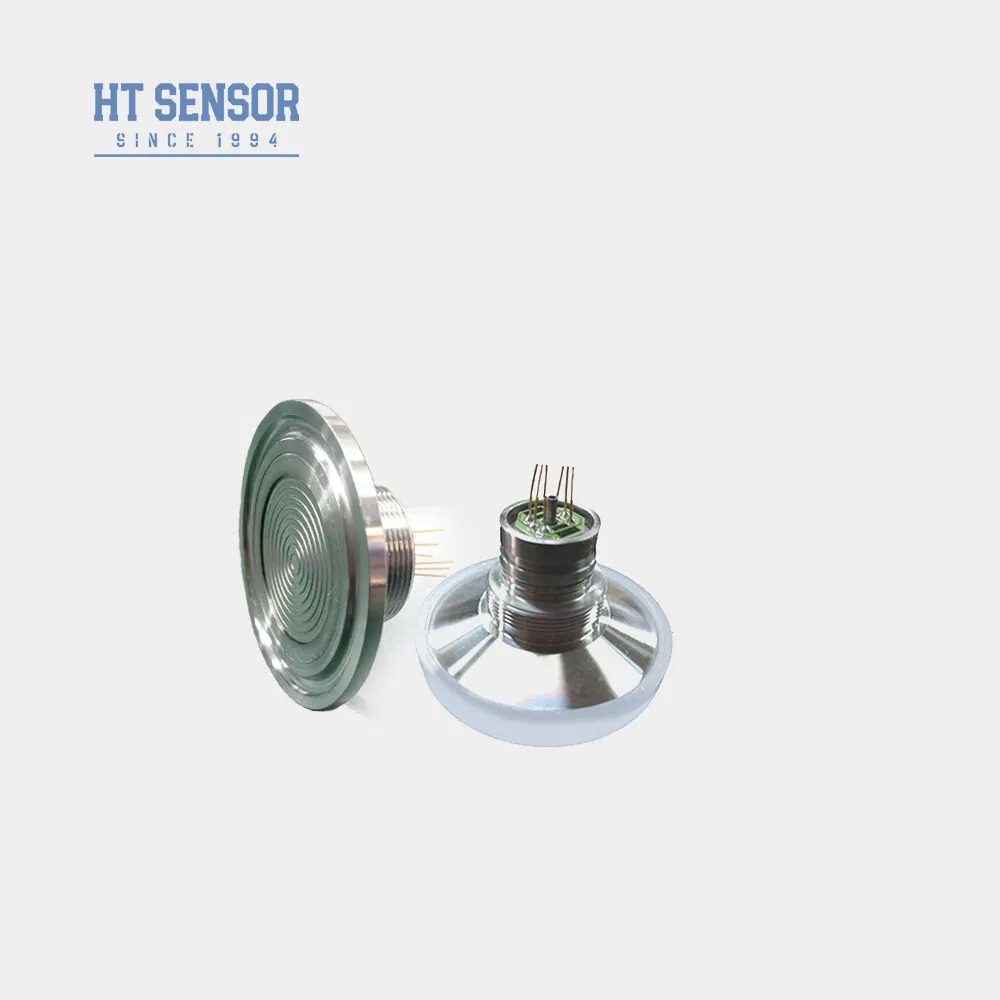

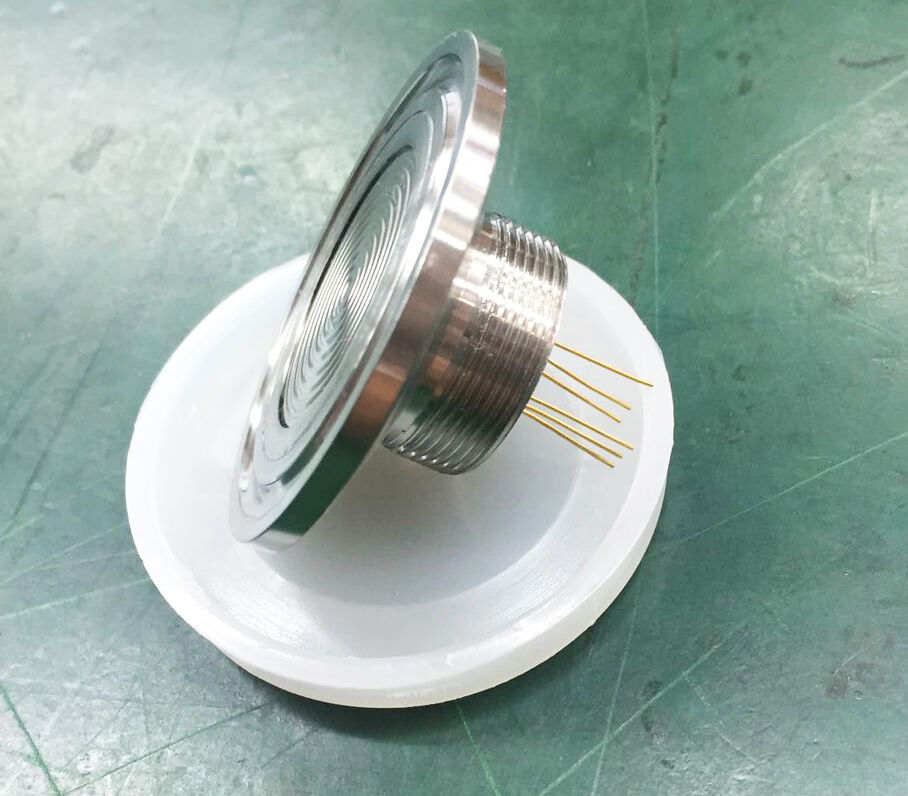

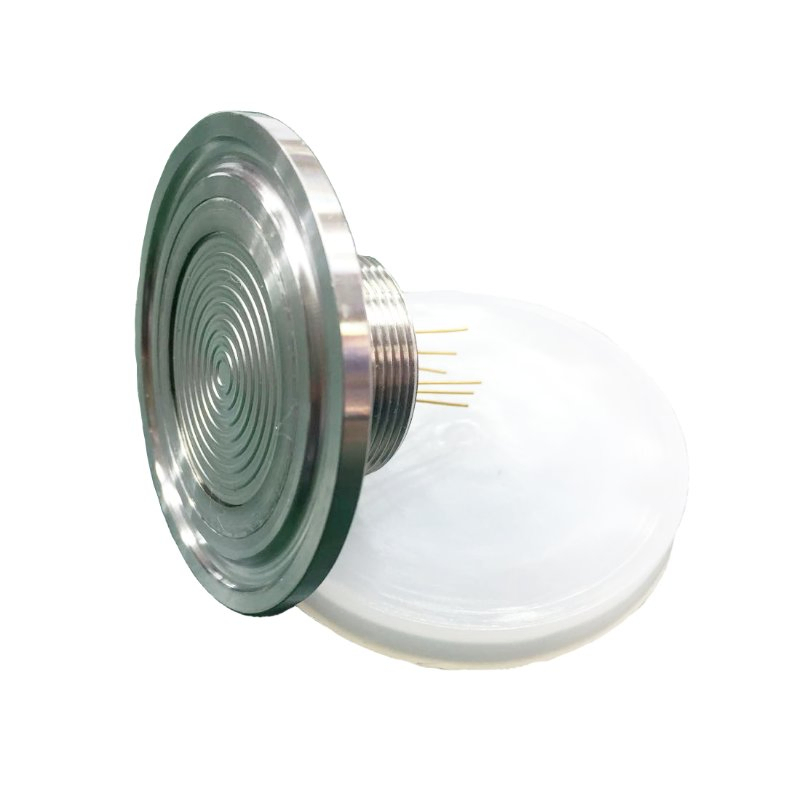

HT-IQ 50,4 mm Große Membran Silizium-Piezoresistiver Drucksensor Einführung Bündiger Sensor Kern
Product Details
| Ausgangssignal: | Analogtyp | Material: | Edelstahl |
|---|---|---|---|
| Leistung: | 1,5 mA | Verbindung: | Vergoldete Kovar-Stifte oder 100-mm-DRAHT |
| Gewindegröße: | 1.5" | Membrangröße: | 50.4 mm |
| Betriebstemperatur: | -20~80°c | Lagertemperatur: | -40~125°c |
| Zwerchfellmaterial: | 316L | Gewicht: | ~150g |
| Hervorheben |
50,4 mm Große Membran Drucksensor,Silizium-Piezoresistiver Bündiger Sensor |
||
Product Description
- Fortschrittliche Technologie mit Gehäuse aus Edelstahl 316L und hochwertigen Membranmaterialien wie Titan und Hastelloy
- Dickschichtschaltungen für präzise Temperaturkompensation und Nullpunktkorrektur
- Hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität

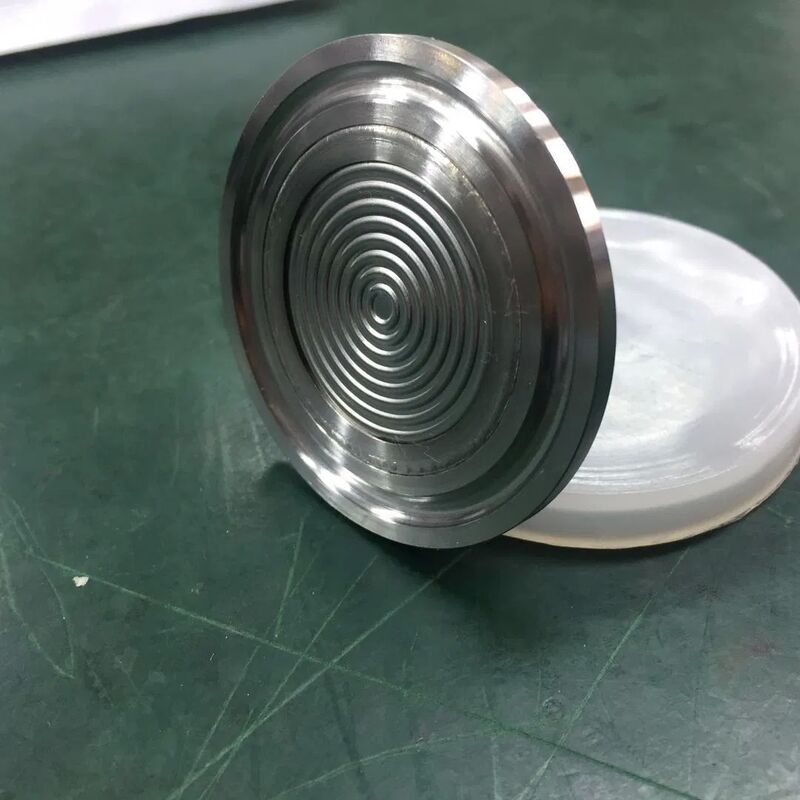

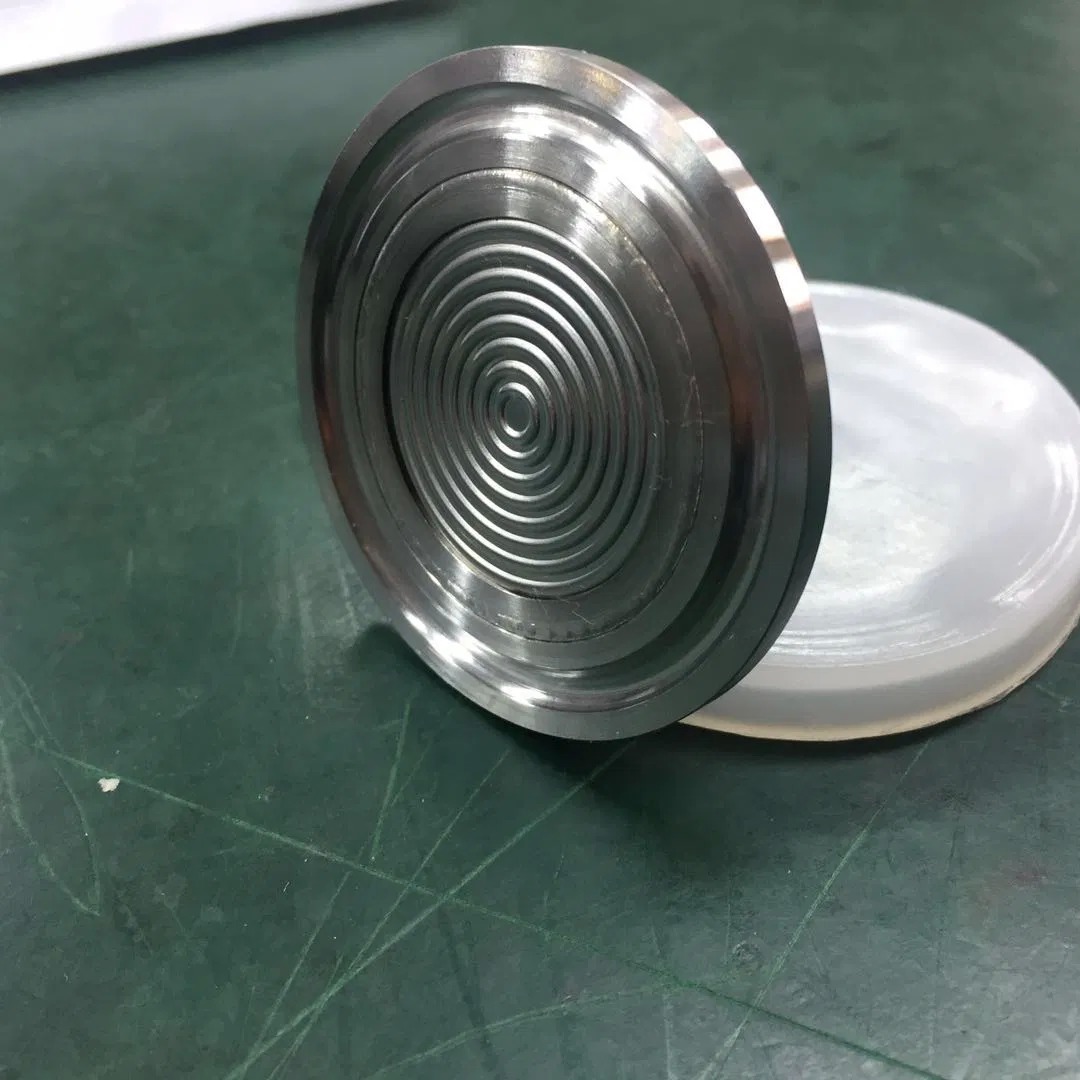

- Bündige Membranstruktur für einfache Reinigung und Wartung
- Messung des Drucks von nicht korrosiven Gasen und Flüssigkeiten mit 316L-Edelstahl-Kompatibilität
- Lebensmittel- und Getränkeindustrie
- Industrielle Prozessleitsysteme
- Pharmazeutische Herstellung und Verarbeitung
- Stromversorgung: ≤2mA DC (typisch 1,5mA DC)
- Eingangsimpedanz: 2,5KΩ~6KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ

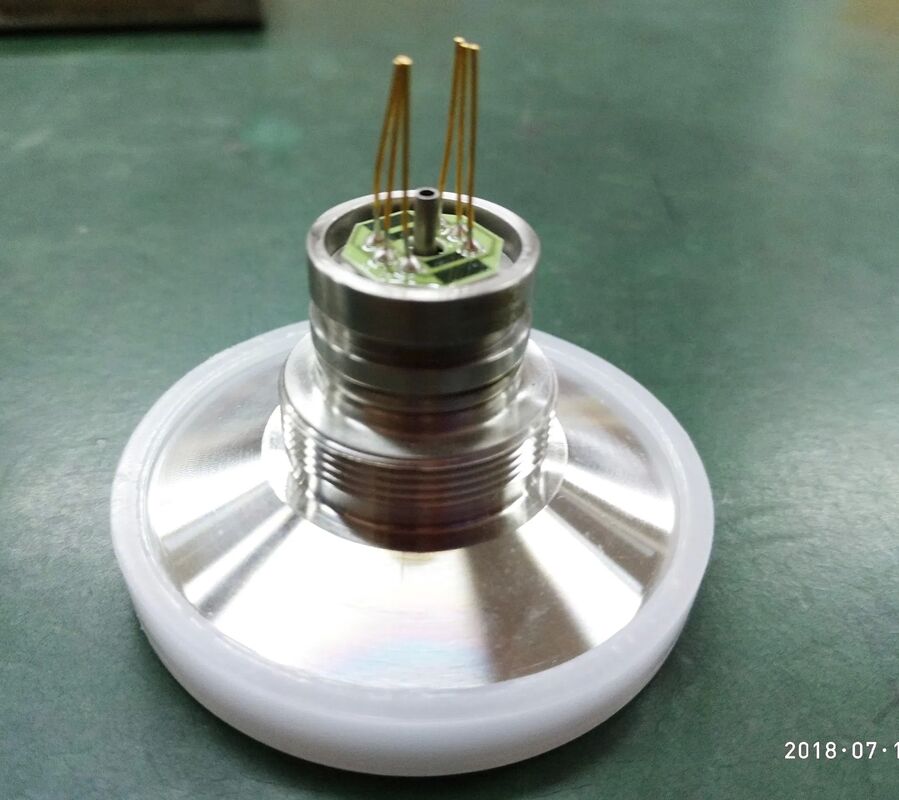

- Elektrischer Anschluss: Vergoldete Kovar-Pins oder Hochtemperaturdrähte (100 mm)
| Messbereich | Manometer(G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absolut(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Abgedichtet(S) | 3500KPaS | ||
| Parameter | Typ | Max | Einheit |
| Nichtlinearität | ±0,15 | ±0,3 | %F.S |
| Wiederholbarkeit | 0,05 | 0,1 | %F.S |
| Hysterese | 0,05 | 0,1 | %F.S |
| Nullpunktversatz-Ausgang | 0±1 | 0±2 | mV |
| Vollausschlag-Ausgang (≤20KPa) | 50±10 | 50±30 | mV |
| Vollausschlag-Ausgang (≥35kPa) | 100±10 | 100±30 | mV |
| Nullpunktversatz-Temperaturdrift (≤20KPa) | ±1 | ±2 | %F.S |
| Nullpunktversatz-Temperaturdrift (≥35kPa) | ±0,5 | ±1 | %F.S |
| Vollausschlag-Temperaturdrift (≤20KPa) | ±1 | ±2 | %F.S |
| Vollausschlag-Temperaturdrift (≥35kPa) | ±0,5 | ±1 | %F.S |
| Kompensierte Temperatur (≤20KPa) | 0~50 ºC | ||
| Kompensierte Temperatur (≥35kPa) | 0~70 ºC | ||
| Betriebstemperatur | -20~80 ºC | ||
| Lagertemperatur | -40~125 ºC | ||
| Zulässige Überlast | Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 120 MPa | ||
| Berstdruck | 5X des Vollausschlags | ||
| Langzeitstabilität | 0,2 % F.S/Jahr | ||
| Membranmaterial | 316L | ||
| Isolationswiderstand | ≥200MΩ 100VDC | ||
| Vibration | Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz | ||
| Schock | 100g, 11ms | ||
| Ansprechzeit | ≤1ms | ||
| O-Ring-Dichtung | Nitrilkautschuk oder Fluorkautschuk | ||
| Füllmedium | Silikonöl | ||
| Gewicht | ~150g | ||
- Stellen Sie beim Zusammenbau sicher, dass die Kerngröße und das Gehäuse des Messumformers richtig zusammenpassen, um die erforderliche Luftdichtheit zu erreichen
- Achten Sie beim Zusammenbau des Gehäuses auf eine vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden
- Wenn das Messmedium nicht mit der Kernmembran und dem Gehäusematerial (316L) kompatibel ist, geben Sie bei der Bestellung besondere Anweisungen
- Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um Schäden durch Verformung oder Durchstechen zu vermeiden
- Halten Sie den Druckanschluss des Manometerkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Wasserdampf oder korrosiven Medien
- Beachten Sie das Etikett auf dem tatsächlichen Kern für Änderungen der Pin-Lead-Konfiguration
Product Highlights
HT-IQ 50,4-mm-Drucksensor mit bündiger Membran und 316L-Edelstahlkonstruktion. Verfügt über ein leicht zu reinigendes Design, hohe Stabilität und Schutzart IP65. Ideal für Lebensmittel-, Pharma- und industrielle Prozesskontrollanwendungen. Anpassungs- und Großbestelloptionen verfügbar.
