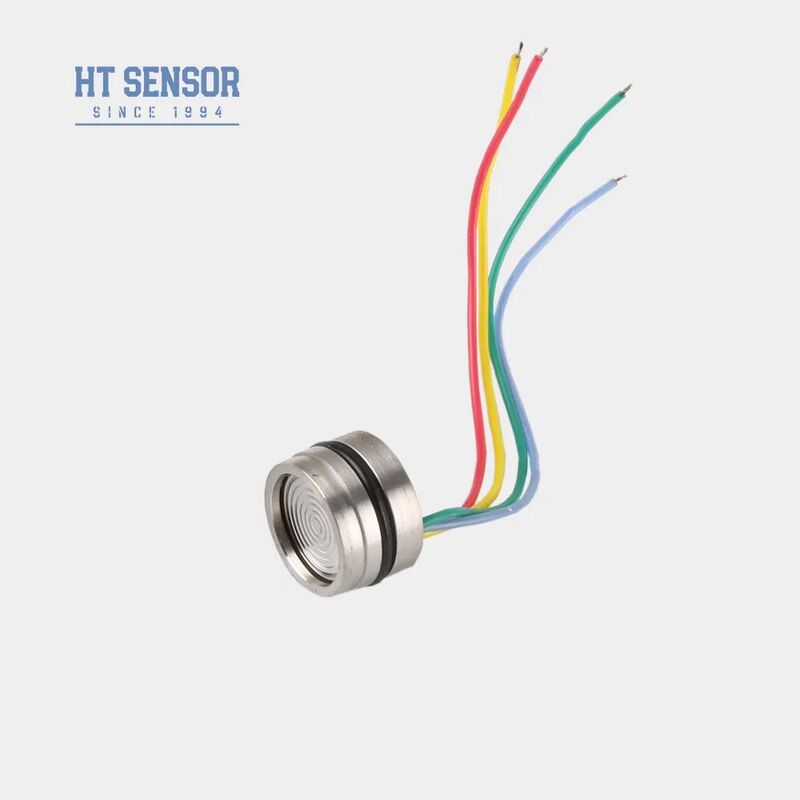

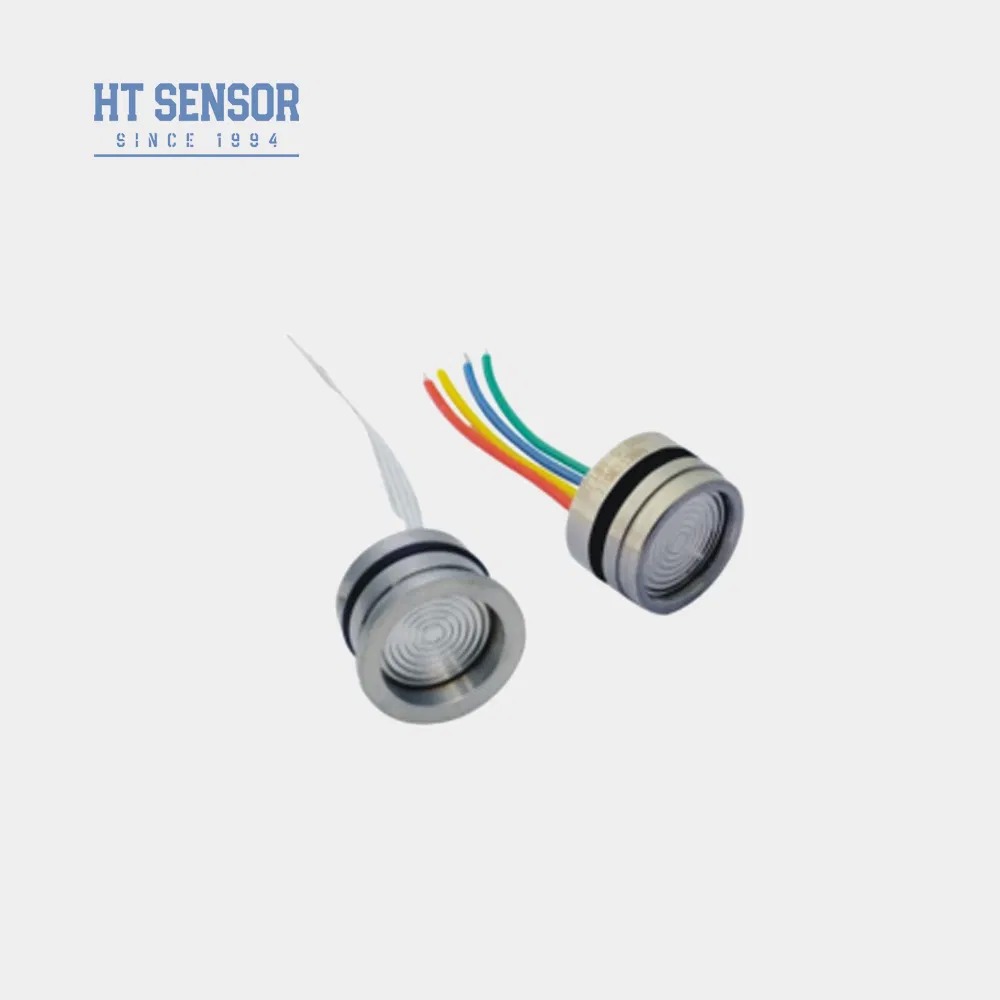

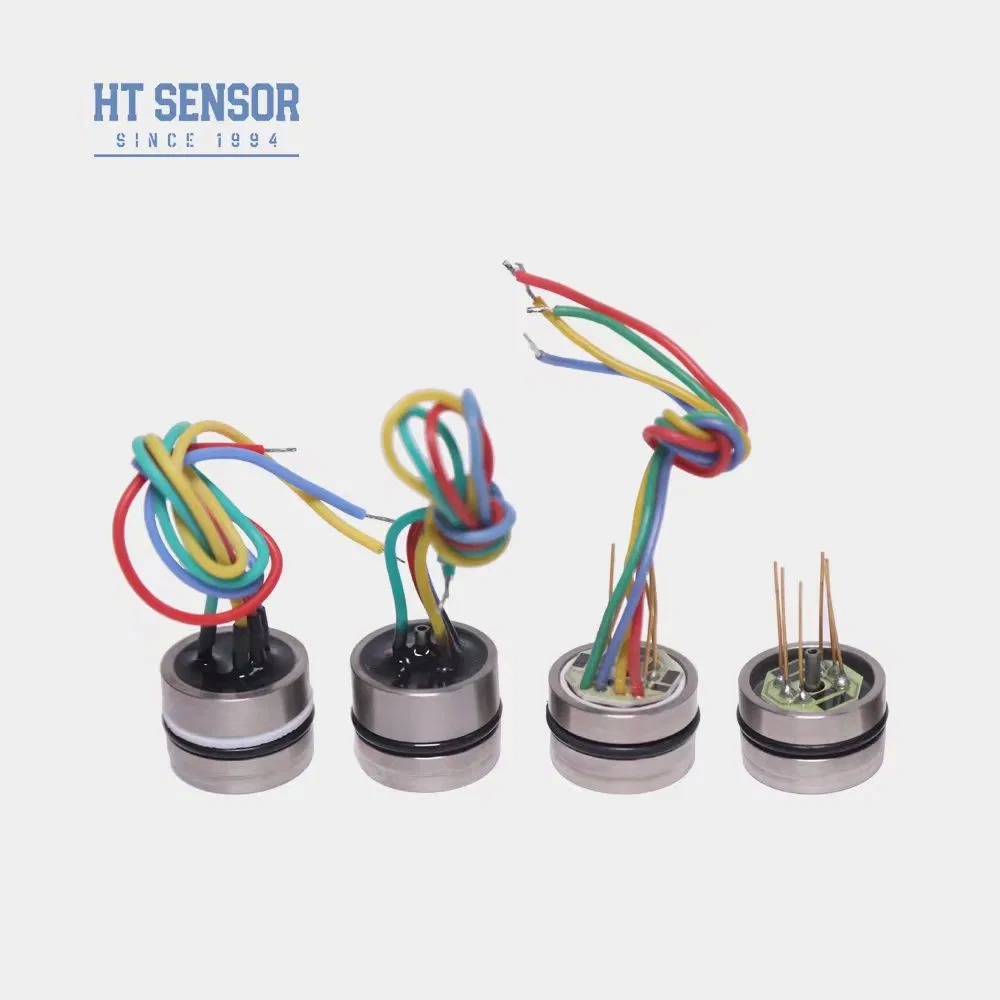

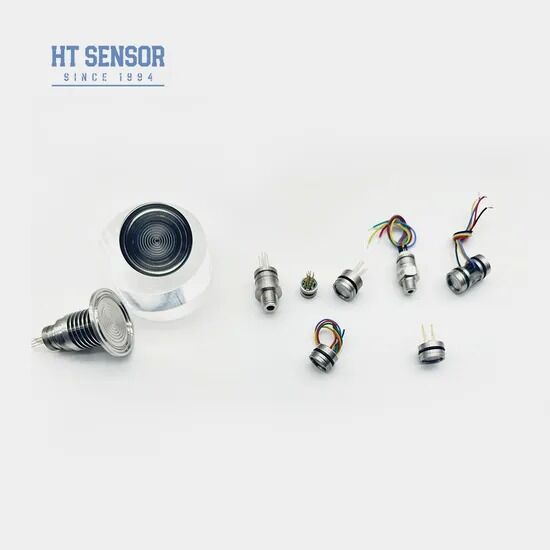

19mm 10VDC-betriebener Silizium-piezoelektrischer Drucksensor für Luft- und Flüssigkeitspegelsensor
Product Details
| Modell Nr.: | HT19V | Ausgangssignal: | Analogtyp |
|---|---|---|---|
| Produktionsprozess: | Integration | Material: | Edelstahl |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| IP-Bewertung: | IP65 | Kompensation Temp.: | 0 ~ 70 °C |
| Drucktyp: | G/A/S | Ausgabe: | 10 mv/v |
| Durchmesser: | 19 mm | Stromversorgung: | ≤10 VDC |
| Hervorheben |
19 mm Silikon-Drucksensor,10VDC betriebener piezoelektrischer Sensor,Luft- und Flüssigkeitsdrucksensor |
||
Product Description
- Dickschichtschaltung zur Temperaturkompensation und Nullpunktkorrektur
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Konstantspannungsnetzteil mit Standardausgang
- Messung des Drucks von nicht korrosiven Gasen und Flüssigkeiten mit Kompatibilität mit Edelstahl 316L
- Prozessleitsysteme zur Drucküberwachung und -regelung
- Kühlsysteme und Luftkompressoren zur Druckmessung
- Stromversorgung: ≤10 VDC
- Gleichtaktspannungsausgang: 50 % des Eingangs (typisch)
- Eingangsimpedanz: 4KΩ~20KΩ
- Ausgangsimpedanz: 2,5 kΩ ~ 6 kΩ

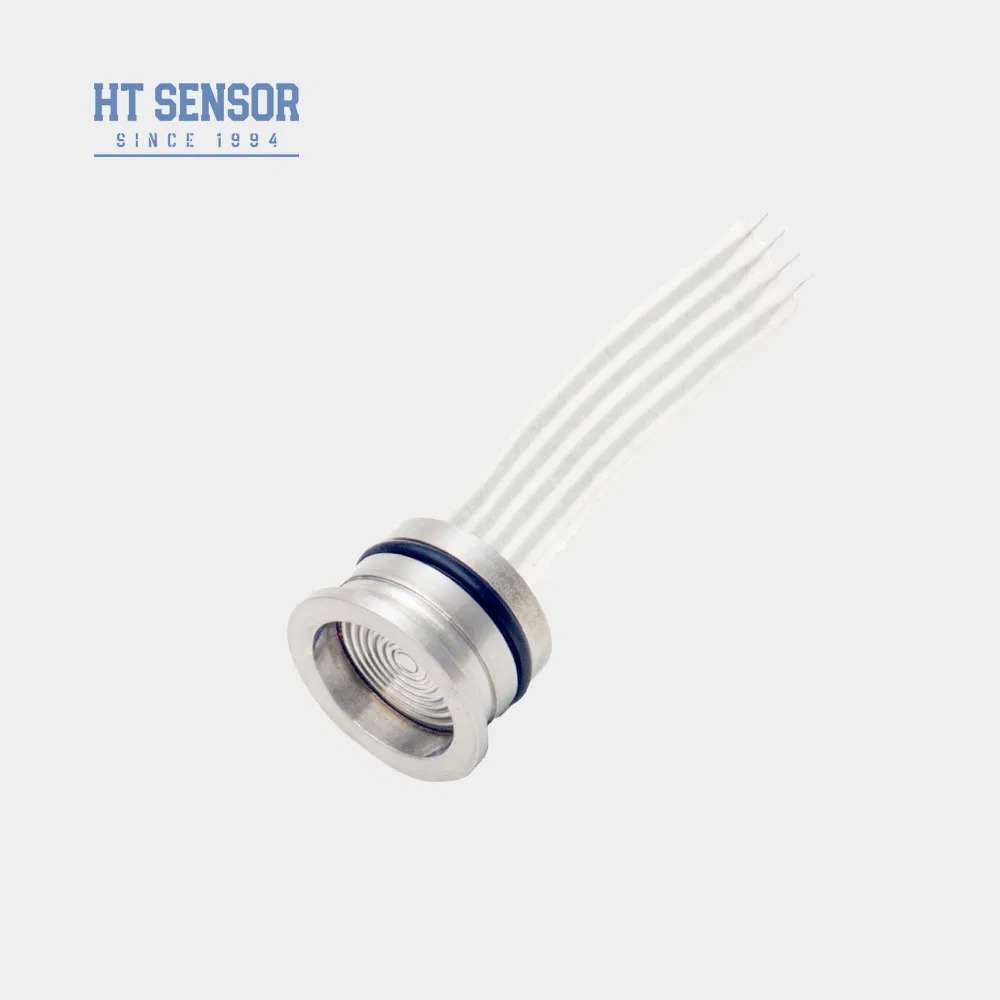

- Elektrischer Anschluss: 100 mm Hochtemperaturdraht, Flachbandkabel
| Messbereich | Stärke (G): 10 kPa, 20 kPa, 35 kPa, 100 kPa, 200 kPa, 350 kPa, 1000 kPa, 2000 kPa |
|---|---|
| Absolut (A): 100 kPaA, 200 kPaA, 350 kPaA, 700 kPaA, 1000 kPaA, 2000 kPaA | |
| Versiegelt (S): 3500 KPaS, 7 MPaS, 10 MPaS, 20 MPaS, 40 MPaS, 60 MPaS, 100 MPaS |
| Parameter | Typ | Max | Einheit |
|---|---|---|---|
| Nichtlinearität | ±0,15 | ±0,3 | %FS |
| Wiederholbarkeit | 0,05 | 0,1 | %FS |
| Hysterese | 0,05 | 0,1 | %FS |
| Null-Offset-Ausgabe | 0±1 | 0±2 | mV |
| Vollausschlag (≤20KPa) | 50±1 | 50±2 | mV |
| Vollausschlag (≥35 kPa) | 100±1 | 100±2 | mV |
| Nullpunkt-Offset-Temp. Drift (≤20KPa) | ±1 | ±2,5 | %FS |
| Nullpunkt-Offset-Temp. Drift (≥35 kPa) | ±0,8 | ±1,5 | %FS |
| Vollskalentemperatur. Drift (≤20KPa) | ±1 | ±2 | %FS |
| Vollskalentemperatur. Drift (≥35 kPa) | ±0,8 | ±1,5 | %FS |
| Kompensierte Temp. (≤20KPa) | 0~50 | °C | |
| Kompensierte Temp. (≥35kPa) | 0~70 | °C | |
| Betriebstemperatur | -20~80 | °C | |
| Lagertemperatur | -40~125 | °C | |
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen dem Dreifachen des Skalenendwerts oder 120 MPa | ||
| Berstdruck | 5X der volle Maßstab | ||
| Langzeitstabilität | 0,2 % FS/Jahr | ||
| Membranmaterial | 316L | ||
| Isolationswiderstand | ≥200MΩ 100VDC | ||
| Vibration | Keine Änderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||
| Schock | 100g, 11ms | ||
| Ansprechzeit | ≤1ms | ||
| O-Ring-Dichtung | Nitrilkautschuk oder Fluorkautschuk | ||
| Füllmedium | Silikonöl | ||
| Gewicht | ~28g | ||
- Stellen Sie sicher, dass die Kerngröße und das Sendergehäuse richtig passen, um die erforderliche Luftdichtheit zu gewährleisten
- Gehäuse senkrecht ausrichten und bei der Montage gleichmäßigen Druck ausüben, um eine Beschädigung der Ausgleichsplatte zu vermeiden
- Geben Sie bei der Bestellung besondere Anweisungen an, wenn das Messmedium nicht mit dem 316L-Membranmaterial kompatibel ist
- Vermeiden Sie es, mit den Händen oder scharfen Gegenständen auf die Sensormembran zu drücken, um Schäden zu vermeiden
- Halten Sie den Überdruckanschluss zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Dampf oder korrosiven Medien
- Beziehen Sie sich auf das tatsächliche Aderetikett für etwaige Änderungen der Pin-Anschlüsse
Product Highlights
HT19V 19 mm piezoresistiver Silizium-Drucksensor für die Gas-/Flüssigkeitsmessung. Verfügt über 316L-Edelstahl, Schutzart IP65, hohe Stabilität und kundenspezifische Optionen. Ideal für Luftkompressoren, Kühl- und Prozesskontrollsysteme.
