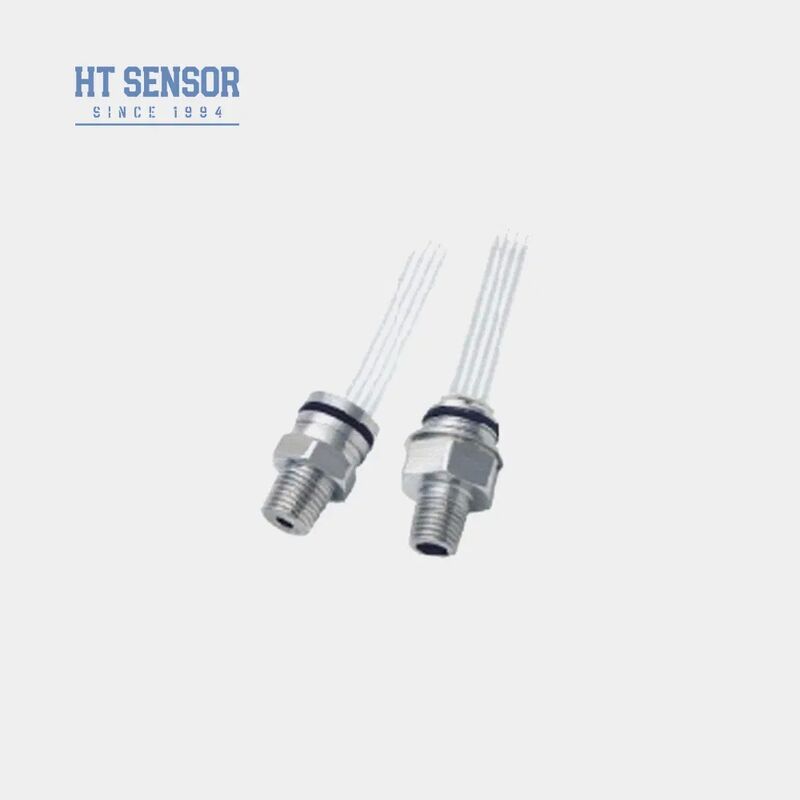

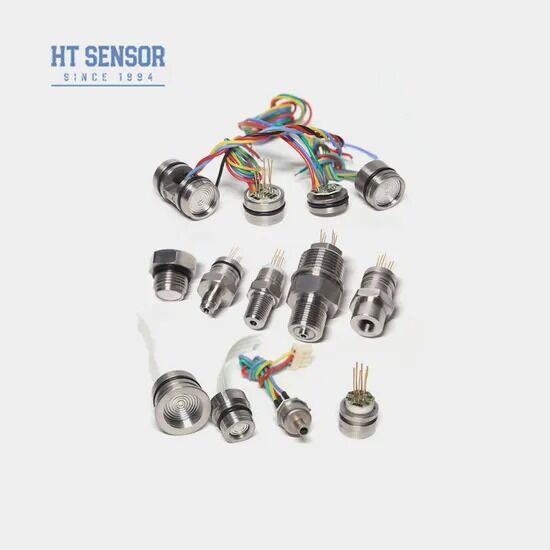

10VDC betriebener Mini G1/4 Gewinde Flüssigkeitsdrucksensor Wandler Pegelsensor Zelle
Produktdetails
| Modell Nr.: | HT30V | Ausgangssignal: | Analogtyp |
|---|---|---|---|
| Material: | Edelstahl | Thread-Typ: | Maßgeschneidert |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| IP-Bewertung: | IP65 | Stromversorgung: | 5-10VDC |
| Ausgabe: | 10 mv/v | Druckbereich: | 0-10kpa bis 20Mpa |
| Eingangsimpedanz: | 4KΩ~20KΩ | Ausgangsimpedanz: | 2,5 kΩ ~ 6kΩ |
| Betriebstemperatur: | -20 bis 80 °C | Lagertemperatur: | -40~125 °C |
| Gewicht: | ~63g | ||
| Hervorheben |
10VDC Mini G1/4 Flüssigkeitsdrucksensor,G1/4 Gewinde Pegelsensor Wandler,Mini Flüssigkeitsdrucksensor mit Garantie |
||
Produktbeschreibung
- Schaltkreise mit Dickplatte für Temperaturkompensation und Nullverschiebungskorrektur
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Konstante Spannungsstromversorgung mit Standardleistung
- Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L-Edelstahlkompatibilität
- Prozesssteuerungssysteme zur Überwachung und Steuerung des Drucks
- Kühlsysteme und Luftkompressoren zur Druckmessung
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz: 4KΩ~20KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | ||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Schadstoffemissionen ist der Prüfstand zu verwenden. | ||
| Parameter | Typ | Maximal | Einheit |
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. |
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. |
| Hysterese | 0.05 | 0.1 | % F.S. |
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV |
| Ausgang in voller Skala (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | mV |
| Ausgang in voller Skala (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | mV |
| Nullverschiebung Temp. Drift (≤ 20KPa) | ± 1 | ± 25 | % F.S. |
| Nullverschiebungstemperatur. | ±0.8 | ± 15 | % F.S. |
| Vollständige Temperaturverschiebung (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Vollständige Temperaturverschiebung (≥ 35 kPa) | ±0.8 | ± 15 | % F.S. |
| Kompensierte Temperatur (≤ 20 KPa) | 0 bis 50 | oC | |
| Kompensierte Temperatur (≥ 35 kPa) | 0 bis 70 | oC | |
| Betriebstemperatur | - 20 bis 80 | oC | |
| Speichertemperatur | -40 bis 125 | oC | |
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||
| Durchbruchdruck | 5x die volle Skala | ||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |
| Material der Zwerchfläche | 316L | ||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||
| Schock | 100 g, 11 Sekunden | ||
| Reaktionszeit | ≤ 1 ms | ||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||
| Füllmittel | Silikonöl | ||
| Gewicht | ~ 63 g | ||
- Gewährleistung der richtigen Passform zwischen Kerngröße und Sendergehäuse für die erforderliche Luftdichte
- Vertikal ausrichten und gleichmäßigen Druck während der Montage anwenden, um Schäden zu vermeiden
- Geben Sie spezielle Anweisungen an, wenn das Messmedium mit 316L-Materialien unvereinbar ist
- Vermeiden Sie es, das Sensordiaphragma mit Händen oder mit scharfen Gegenständen zu drücken
- Halten Sie den Druckmessvorgang für die Atmosphäre offen und verhindern Sie den Eintritt von Schadstoffen
- Verweisen Sie auf das tatsächliche Kernetikett für die Pin-Lead-Konfigurationen
- Was sind die Eigenschaften Ihrer Drucksensor-Sender?
- Hohe Präzision, Langlebigkeit und hervorragende Leistung.
- Kann ich spezielle Spezifikationen anpassen?
- Ja, unsere Ingenieure können Produkte speziell auf die Bedürfnisse anpassen.
- Wie groß ist Ihre Produktionskapazität?
- Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
- Was ist die typische Lieferzeit?
- 5-8 Werktage für Standardmodelle, individuelle Produkte können variieren.
- Wie sind die Preise der Produkte?
- Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
- Was ist die Garantie für Ihre Produkte?
- Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser Kundendienstteam wird Ihre Fragen innerhalb von 24 Stunden beantworten.
Produkt-Highlights
HT30V Mini-Drucksensor mit 10 VDC Stromversorgung. Misst den Gas-/Flüssigkeitsdruck (0-10 kPa ~ 20 MPa). Verfügt über hohe Stabilität, Schutzart IP65, Edelstahl 316L und kundenspezifische Gewindeoptionen. Ideal für die industrielle Prozesssteuerung, Kühlung und Luftkompressoren.
