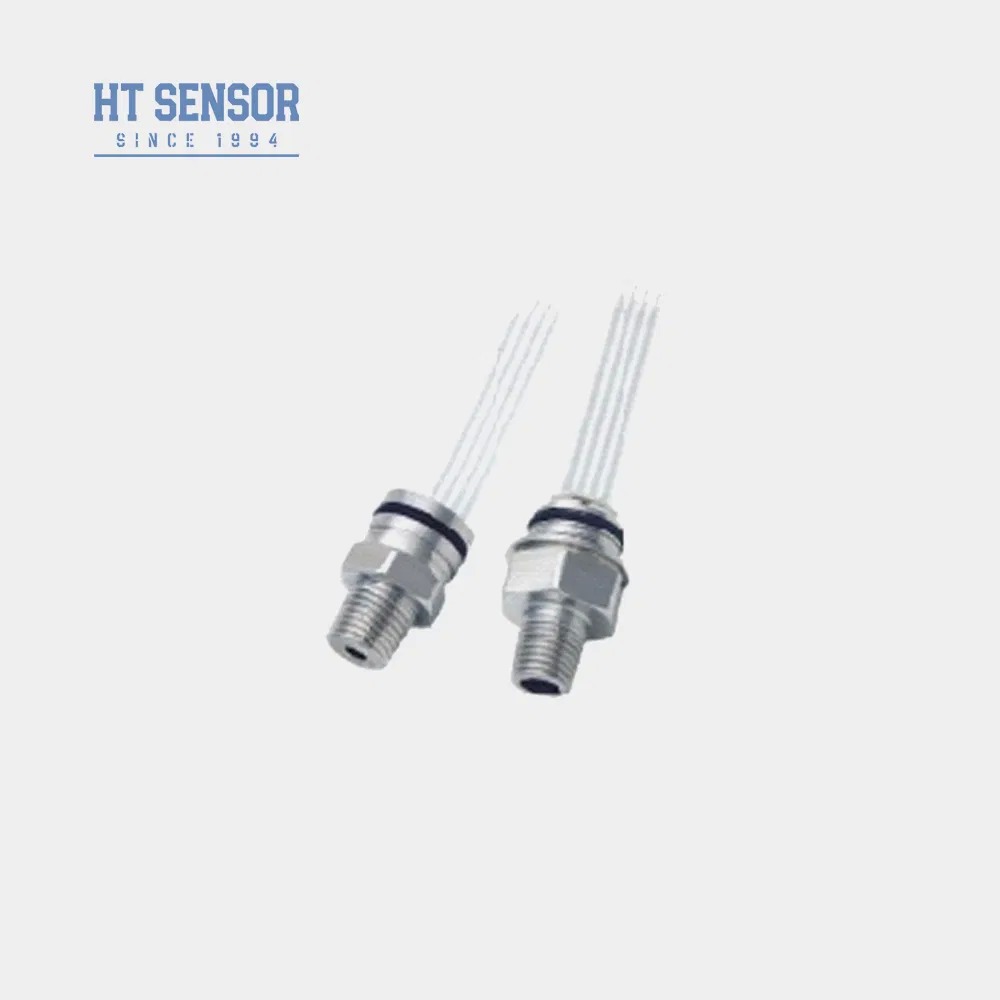

Leitungsanordnung mit gewindeintegriertem Drucksensor OEM-Pegelsensor
Product Details
| Modell Nr.: | HT30 | Ausgangssignal: | Analogtyp |
|---|---|---|---|
| Produktionsprozess: | Integration | Material: | Edelstahl |
| Thread-Typ: | Maßgeschneidert | Typ der Verkabelung: | Mit vier Drähten |
| Messmedium: | Gas und Flüssigkeit | Stromversorgung: | 10 VDC 5 VDC 1,5 mA |
| Ausgabe: | 10MV/V 100+-30MV | Zwerchfellmaterial: | 316L |
| Betriebstemperatur: | -20 bis 80 °C | Gewicht: | ~63g |
| Hervorheben |
Gewindeintegrierter Drucksensor,OEM-Pegelsensor Silizium,Leitungsanordnung Drucksensor |
||
Product Description
- Verwendet Dicke Film Schaltkreise für Temperaturkompensation und Nullverschiebung Korrektur
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Konstante Spannungsstromversorgung mit Standardleistung
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit einer Kompatibilität mit 316L-Edelstahl
- Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks
- Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz: 4KΩ~20KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Messbereich | Typ | Werte |
|---|---|---|
| Druckbereiche | Abmessung (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | |
| Versiegelt (S) | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Schadstoffemissionen ist der Prüfstand zu verwenden. | |
| Nichtlinearität | Das ist ein sehr schönes Bild. | |
| Wiederholbarkeit | 0.05 ∙ 0.1 ∙ % F.S. | |
| Hysterese | 0.05 ∙ 0.1 ∙ % F.S. | |
| Null Offset-Ausgabe | 0±1 ∞ 0±2 ∞ mV | |
| Vollständige Ausgabe | 50 ± 1 50 ± 2 mV. Das ist ein sehr schwieriges Problem. |
|
| Nullverschiebungstemp. | Wir haben eine sehr schwierige Aufgabe. Das ist ein sehr schwieriges Problem. |
|
| Vollständige Temperatur. | Wir haben eine Reihe von Anwendungen. Das ist ein sehr schwieriges Problem. |
|
| Kompensierte Temp. | ≤ 20 KPa: 0 ~ 50 oC ≥ 35 kPa: 0 ~ 70 oC |
|
| Betriebstemperatur | -20 bis 80 oC | |
| Speichertemperatur | -40 ~ 125 oC | |
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | |
| Durchbruchdruck | 5x die volle Skala | |
| Langfristige Stabilität | 0.2 % F.S./Jahr | |
| Material der Zwerchfläche | 316L | |
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |
| Schock | 100 g, 11 Sekunden | |
| Reaktionszeit | ≤ 1 ms | |
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |
| Füllmittel | Silikonöl | |
| Gewicht | ~ 63 g | |
- Gewährleistung einer ordnungsgemäßen Anpassung zwischen Kerngröße und Sendergehäuse während der Montage, um die erforderliche Luftdichtheit zu erreichen
- Bei der Montage des Gehäuses, halten Sie die vertikale Ausrichtung und gleichmäßigen Druck, um zu vermeiden, dass die Vergütungsplatte verstopft oder beschädigt
- Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
- Vermeiden Sie, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden zu vermeiden
- Halten Sie den Druckanschluss des Druckmesskerns offen für die Atmosphäre und verhindern Sie das Betreten von Wasser, Wasserdampf oder korrosiven Medien
- Verweise auf das Etikett auf dem eigentlichen Kern für alle Pinnleiteränderungen
Product Highlights
Integrierter HT30V-Drucksensor mit 316L-Edelstahlmembran zur Gas-/Flüssigkeitsmessung. Verfügt über hohe Stabilität, Schutzart IP65, benutzerdefinierte Gewindeoptionen und OEM-Funktionen. Ideal für Luftkompressoren, Kühl- und Prozesskontrollsysteme.
